직결 비스(Vis)와 스크루(Screw)

[세이지]

n.f. 여성명사 나사(못)

vis mâle
수나사

vis femelle
암나사

"직결 Piece"는 틀린 단어, "직결 Vis"가 정확한 단어


http://www.daesinbolt.com/product_screw.html



보통 피스(정확한 말로는 비스 ; 프랑스어 Vis)라고 불려지는 나사 볼트는 육각 머리가 아닌 둥근머리 형태를 가지며 머신 스크류와 태핑 스크류로 구분 되어지며

머리의 형태에 따라, 나사의 끝모양에 따라, 십자홈의 모양에 따라 , 와샤의 유무에 따라, 도금 색상에 따라 각각 사용 용도를 달리하며 여러 가지 형태로 구분되어진다.

사용재질은 일반적으로 탄소강이며 합금강, 동합금 등 여러 종류의 재질을 사용한다.

태핑 스크류의 일종인 직결나사는 편의상 별도로 분류.

1. 머신 스크류(Machine screw)와 태핑 스크류(Tapping screw)는?

+자 머신스크류는 상대물에 나사산이 가공되어 있거나, 너트를 이용하여 물체를 결합시킬 때 사용하는 작은 나사볼트로 전기, 전자, 가전제품, 자동차 조립등 여러 가지 용도로 사용된다.

태핑스크류는 +자 태핑스크류는 접합물에 직접밖아 넣을 수 있는 나사를 말한다. 용도에 따라
태핑1종 스크류와 태핑2종 스크류로 구분하며, 보통 철판피스라 부른다.



2. 머리의 형태에 따라

* 그림을 클릭하면 자세한 규격을 볼 수 있습니다.

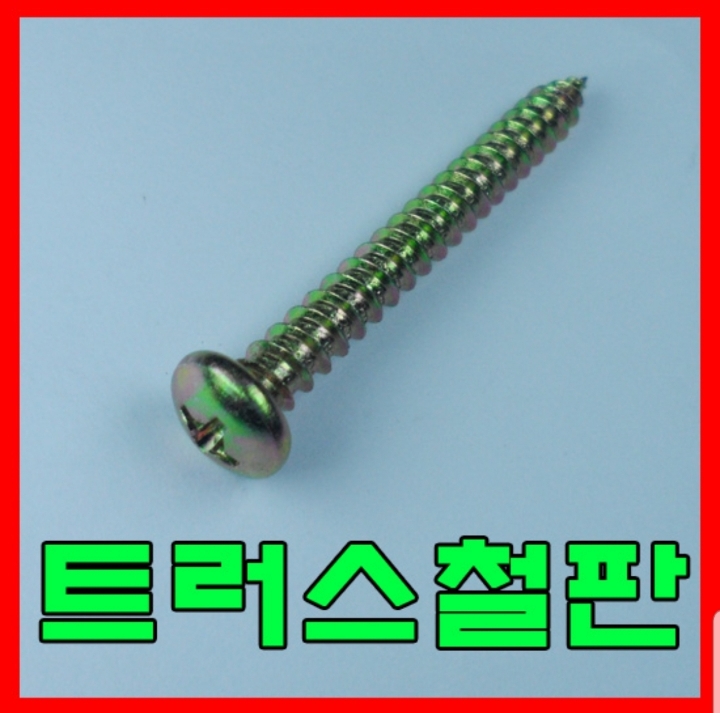

트러스머리
Truss head

머리가 둥글고 큰모양
우산을 펼친모양같아 우산머리로 불려짐

둥근머리
Pan head

머리가 둥글고 작은모양
냄비의모양과비슷하여 냄비머리로 불려짐

납작머리
Flat head

머리가 납작하여 평편한 모양
접시머리로 불려짐

둥근접시머리
Oval head

머리가 반달처럼 둥글며, 낮은모양
오발형(Oval)으로 부름.

바인드머리
Bind head

머리가 둥글고 작고,넓은모양 둥근머리보다납작한 모양


.

3. 나사의 끝모양에 따라


머신

끝이 반 듯하게 잘려 있는 형태로 너트를 사용할 수 있게 되어 있는 것을 머신형이라 부른다

태핑1종

나사부 끝이 뾰족한 것으로 목재와 같은 연한재질의 상대물에
구멍을 뚫지 않고 바로 체결할 수 있는 나사임


태핑2종
1종과달리 철판에 구멍을 뚫고사용한다. 끝단이 뾰족 하지 않으므로 끝단의 노출시에도 위험이 덜하다

태핑2종(컷팅)
나사의 끝단 일부를 깍아 나사끝이 마치 가공용 탭(Tap)과 같은 역할을 할 수 있게 함으로써 물체에 직접박아 넣을 수 있다.

사출, 알루미늄, 다이케스팅 제품에 많이 사용한다.

탭타이트
( T/T )
태핑 2종의 개량품으로 진동이심한부분이나 강한체결을 요할 때
사용한다. 알루미늄, 다이케스팅, 플라스틱에 주로 사용한다

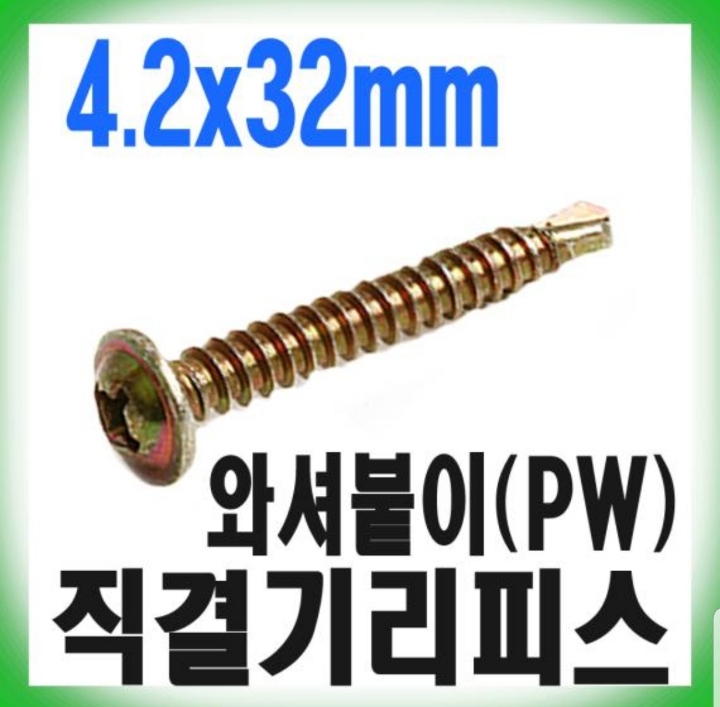

직결나사
(드릴끝)
나사끝에 날개를 부착하여 나사끝이 드릴의 역할을 할 수 있도록 제작된 것. 철판을 직접뚫을 수 있어 사용이 간편하다.
일반적으로 " 직결나사, 기리피스 " 라 부른다.

4. 머리의 십자(+자)홈 모양에 따라


머리에 + (십자) 홈이 있는 모양.
주로 밀리나사에 적용되며, 가장 일반적인 형태이다.
육각머리작은나사에 +(십자)홈이 나있는 것도 있다.

머리에 +(십자) 와 ―(일자)홈이 함께있는 모양.
주로 인치나사에 적용되며, 지스형 또는 2도 피스라 부른다.

머리에 아무홈도 홈이 없는 것.
특수한용도로 사용할 경우 적용.

5. 와샤의 유무에 따라
풀림방지등 다양한 특수성을 향상시키고자 용도에 따라 나사볼트에 스프링와샤(SW) 또는
스프링와샤(SW) + 평와샤(PW)등을 부착시킨 조합형을 사용하게되며, 샘스나사(Sem's screw)라 부른다.
주로 전기/전자제품 조립용으로 많이쓰이며 조립시 작업속도를 빠르게할 수 있다는 장점도 있다 .

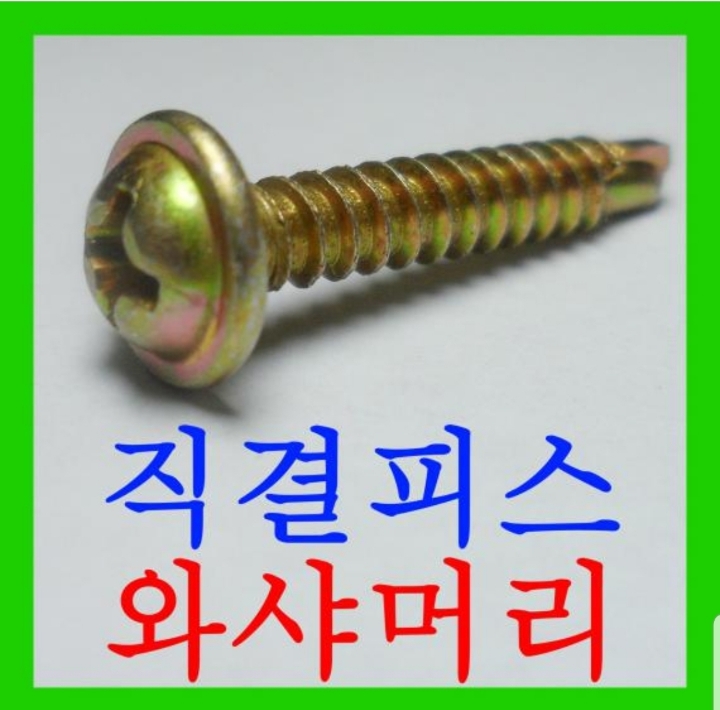

- 머리자체에 와샤가붙어있는 모양을 가진 것은 " 와샤부 " 라 부른다.
