포병들을 지휘하고, Target 설정 및 거리 측정 등 모든 일을 총망라하는 사격지휘소(FDC)에 대해서 알아보겠습니다.
FDC는 Fire Direction Center의 약자로써, 포병의 사격 및 작전사항을 진두지휘하는 포병의 Command Center입니다. FDC는 기본적으로 3명의 계산병과 기록병으로 구성되는데, 이들의 인원은 부대 및 포 제원에 따라 차이가 보입니다.
계산병들은 각각 수평계산병 HCO(적과 아군 포대간의 거리와 각도를 계산), 수직계산병 VCO(적과 아군간의 고도차이를 계산), COMP(HCO와 VCO가 구한 값을 총 계산, 사격제원 산출)와 이를 하달하는 전포대장으로 구성됩니다.

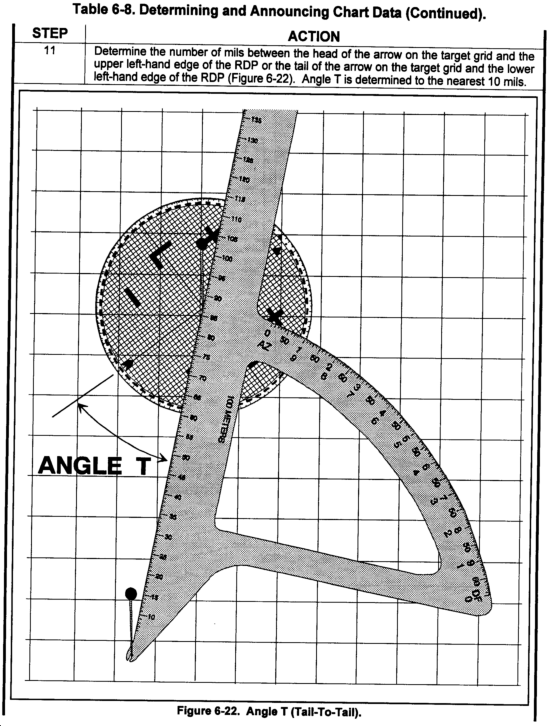

위의 좌측의 도구는 각각 선형척과 TAG라는 HCO가 사용하는 도구입니다. 이 도구를 이용해, 사격편각(사격시 포반 기준으로 설정하는 적 과의 수평각)과 사거리를 계산, COMP에게 전달합니다.
이것은 VCO가 사용하는 GST라는 도구인데요, 이는 지도상 적과 아군의 고도차이를 계산, 고저값을 산출하여 역시 COMP에게 계산합니다.

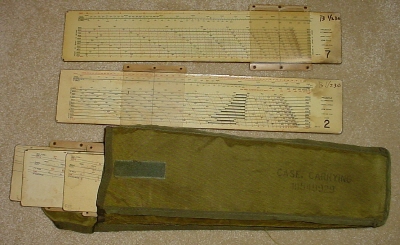

COMP는 도해식고저척(GFT)나 사표를 통해 표적까지 적합한 장약과 사각(포반이 사격시 적 표적에 대하여 적용시키는 수직값)과 편각을 총 산출, 전포대장에게 하달합니다.
전포대장은 이를 포반에 하달, 포반은 일체 사격 임무를 수행하게 됩니다. 이것이 FDC의 기본임무입니다.
하지만, 이들이 포 사격임무만 수행하는 것은 압니니다. 이것 역시 부대마다 다른데요, 일부 부대는 대포병 레이더를 운영하여, 적의 좌표를 예하 포병대대로 전달하는 임무를 수행합니다.

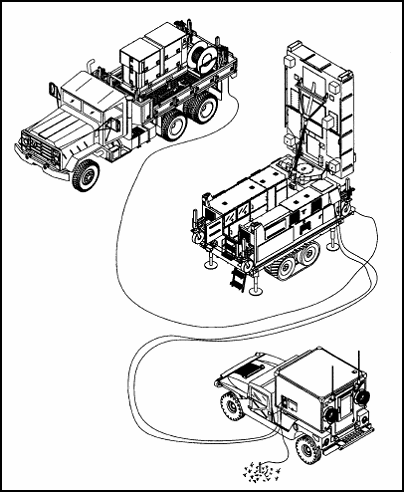

대표병 레이더의 대표주자, TPQ-37입니다. 포탄이 탄착한 지점에서부터 역으로 포탄 발사지점을 계산하여 적의 위치를 산출하는데요, FDC는 이들이 보내준 제원을 이용하여 포반에 사격제원 전송 및 사격명령을 하달합니다.
또한, FDC는 일부 계산병이 정찰반으로 우선 투입되어, 포반의 방열(포반이 사격형태를 갖추기 위한 포별 위치화 작업)유도를 수행하기도 합니다. FDC가 정찰에 참가, 방열유도를 수행하는 이유는, 포대의 위치를 GPS를 통해 확인한 뒤 각 포반과 사격지휘소간의 거리차이를 계산, 사격지휘소 중심으로 계산된 사격 제원과 포반과의 오차를 감안하여 정확한 제원을 하달하기 위한 목적입니다.
이들 포반의 방열에는 측지반과의 협조가 중요합니다. 측지반에 배치된 측각수들이 각 포반에 방열시 설정해야 할 편각을 하달, 포반의 방열을 유도합니다.
또한 적 포탄 낙하시 화학무기 유무를 확인, 포반에 화학전 유무를 알리는 상황보고도 수행합니다. 이는 대체로, 부대 내의 화학병과 함께 수행합니다. 일반 포병부대에서는 화학병을 사수, FDC를 부사수로 하여 화학병이 상황전개 불가할 경우 FDC가 이를 대신 수행하며, 포탄의 형태와 탄착 각도를 파악, 측각수와 함께 적의 위치를 역으로 계산하기도 합니다.(하지만, TPQ-37지원이 있으니, 레이더 파손 전까지는 큰 의미가 없겠죠?)

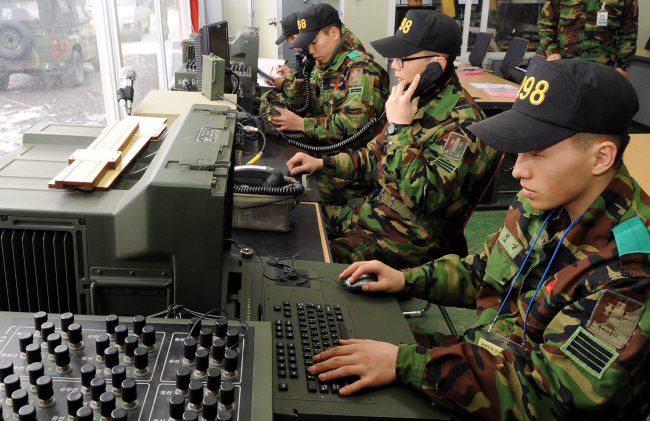

기존에는 수동으로 계산을 했으나, 최근 K-9의 개발에 맞춰서 최신형 사격제원산출시스템인 BTCS시스템이 도입되어, 기존 수동사격보다 좀더 빠른 시간에 정확한 제원 산출이 가능해졌습니다.
단점이 있다면, 북한의 EMP탄이나 전파방해에 영향을 받아 제원산출에 어려움이 생길 가능성이 있습니다.
그래서, FDC 계산병들은 평소에는 각 부대별로 지정된 표적에 대한 제원을 미리 산출해놓고, 적 도발시 해당 표적으로 즉각 대응사격을 실시합니다. FDC입장으로써, 연평도 도발때, 개머리 진지보다 무도를 먼저 사격한 것도 이러한 시스템의 하나였지 않았나 싶습니다.
FDC는 견인포 운영부대의 경우 1 1/4톤 트럭에 사격지휘소를 탑재한 차량(BOX CAR)에서 작전수행을 합니다. 공간이 제한적이라는 문제가 존재하긴 하지만요

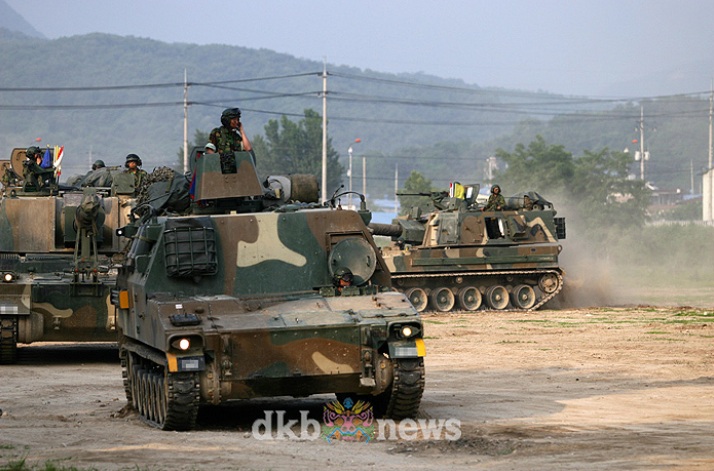

최근 자주포부대는 K-77사격지휘차량이 개발되어, 현재 일선 K-9및 K-55자주포 부대에서 배치되어 운영중입니다.
기동성 및 안정성, 공간성 등 전체적인 부분에서 기존 BOX CAR보다 낫죠. 제일 특징은, K-9에서는 무선으로 각 포반에 제원을 하달한다는 점이며, K-9도 자체적으로 BTCS시스템을 가지고 있어, 사격지휘소 파괴시 단독작전이 가능합니다.
포병 사격을 위해 포대 핵심에서 가장 중요한 임무를 수행하는 FDC! 하지만, 포반이 없이 단독 작전이 불가능한 만큼, FDC의 임무가 효율성을 극대화하기 위해서는 기존 포반과의 연계 및 협동이 매우 중요하게 여겨질 것입니다.
