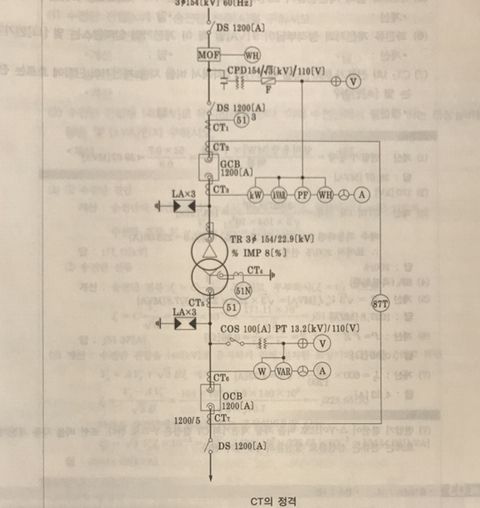

<p><img src='https://t1.daumcdn.net/cafeattach/1Fl2H/b0e81623c5ec5b5a3f5309982341deb714dbfedb' class='txc-image already_attached_image' /></p><p class="cafe-editor-text"><br />본 문제는 18년도 3회 154kV 수용가의 수전설비 단선 결선도입다.<br /><br /><br /><br /><br /></p><p><img src='https://t1.daumcdn.net/cafeattach/1Fl2H/57d40e49f1760343b941d7fce4d49541cb1f9af9' class='txc-image already_attached_image' /></p><p><img src='https://t1.daumcdn.net/cafeattach/1Fl2H/018bbc82894a68df84a3caec556331b23a378c13' class='txc-image already_attached_image' /></p><p class="cafe-editor-text"><br />(5)번 차단용량 구할시 정격전압이 필요하기 때문에 22.9kV가 아닌 25.8kV를 사용한 식을 확인할 수 있습니다.<br /><br /><br /><br /><br /><br /><br /><br /><br /></p><p><img src='https://t1.daumcdn.net/cafeattach/1Fl2H/5a744d43c0a56037147c67c9429c303980c98ca0' class='txc-image already_attached_image' /></p><p><img src='https://t1.daumcdn.net/cafeattach/1Fl2H/3f386bf4ea8b6646ba3a3a00c8d307055c79081a' class='txc-image already_attached_image' /></p><p class="cafe-editor-text"><br /><br />다음 문제는 18년도 2회 어느 수전설비의 차단기 용량 선정 문제인데<br />여기서 차단용량을 구할 시<br />정격전압 = 공칭전압 X 1.2 / 1.1 공식을 사용하여<br />차단용량을 구했습니다.<br /><br />질문 ) 첫번째 OCB 차단용량 구하는 문제 22.9를 22.9 X 1.2 / 1.1 공식을 사용하면 약 25가 나오는데 첫번째 문제의 차단용량을 구할시 25.8대신 25를 사용해도 되는지 궁급합니다.<br /><br />많은 의견 부탁드립니다.</p>
<!-- -->
]]>
카페 게시글
[실기] 타교재 질문
차단기 차단용량 계산시 필요한 정격전압(기사실기)
기사기사tk
추천 0
조회 1,986
20.05.08 14:06
댓글 2
다음검색
첫댓글 22.9>>25.8 .. 6600>> 7200 정해진값입니다..
암기하세요.
정해진값이 없는 전압사용시에만 1.2/1.1 하셔야합니다..
감사합니다
