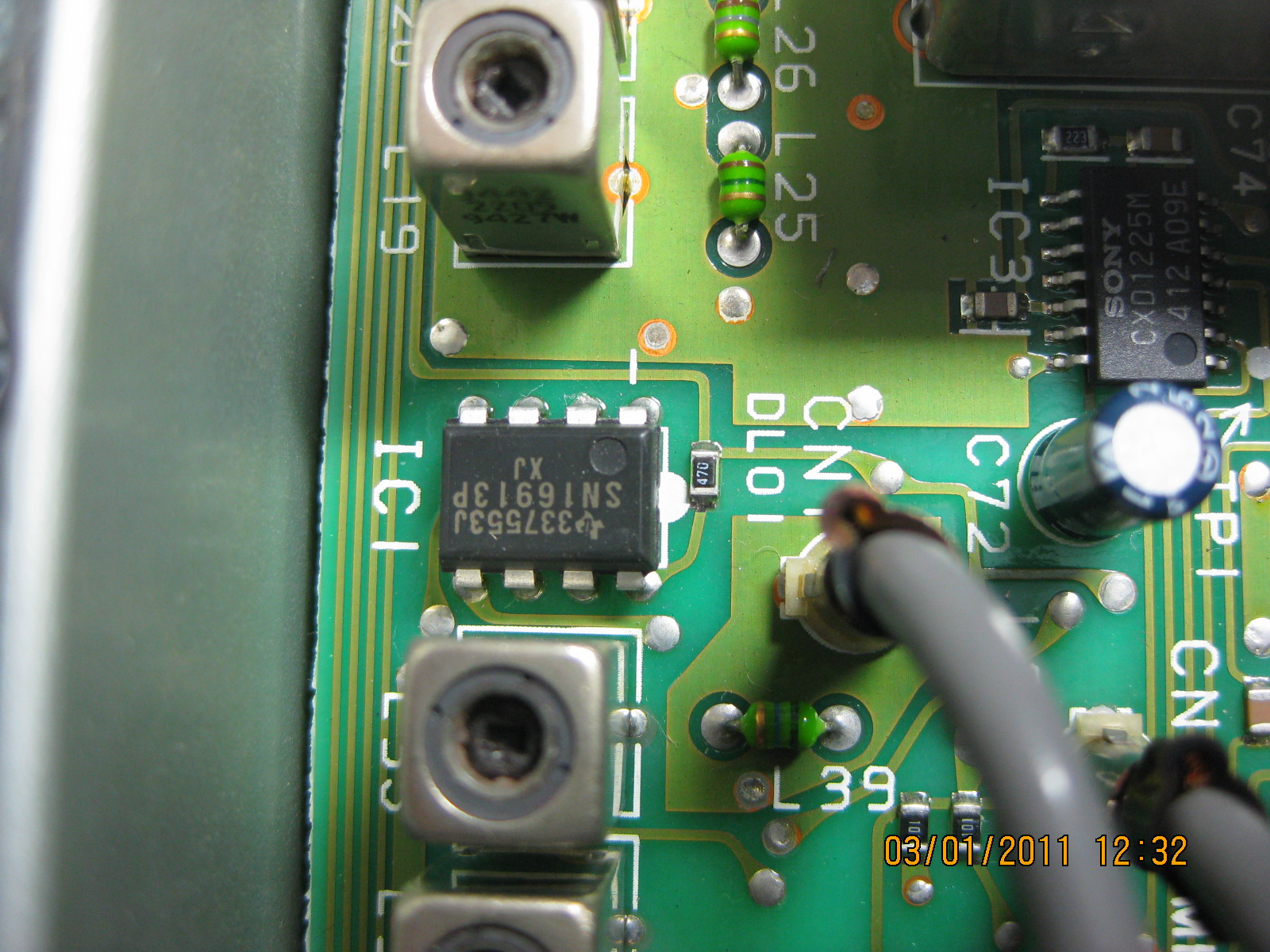

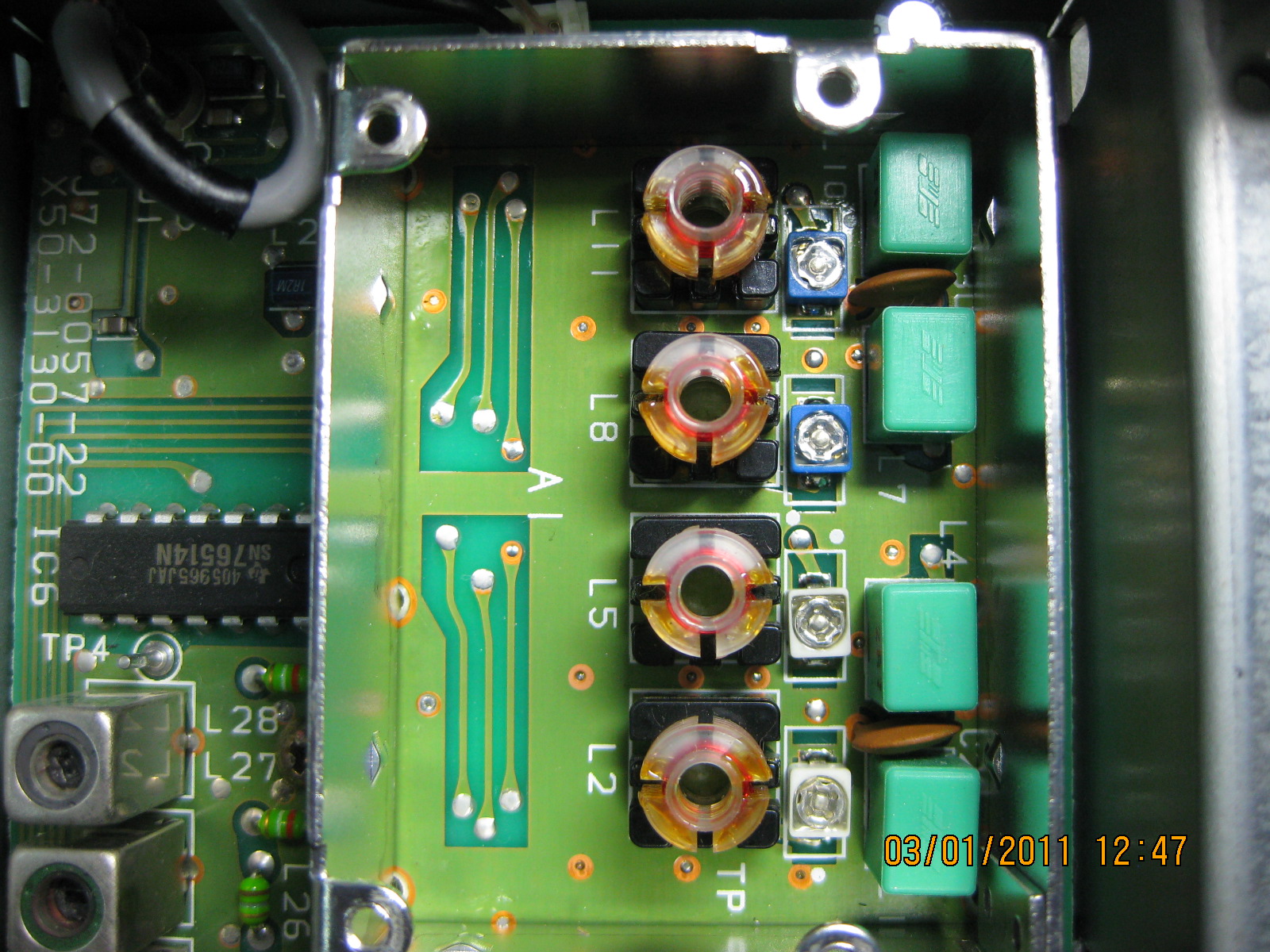

<P><SPAN style="COLOR: #000000">GM</SPAN><BR><BR><SPAN style="COLOR: #000000">오늘 또 눈이 온다는군요, </SPAN><BR><SPAN style="COLOR: #000000">날씨도 추워지고....감기 조심하시기 바랍니다.</SPAN><BR><BR><SPAN style="COLOR: #000000">오늘은 유명한 TS-850에 대한 예의가 아닌듯해 제목을 단순화했습니다.</SPAN><BR><SPAN style="COLOR: #000000">그럼 앞 글에 이어 가장 중요한 PLL부 동작을 확인하고 필요하면 조정하겠습니다.</SPAN><BR><BR><SPAN style="COLOR: #000000">Item 1번의 기준주파수조정은 했으므로 이번에는 2번item 인 L34,L35의 조정입니다.</SPAN><BR><BR><SPAN style="COLOR: #000000">이것을 조정할 때는 첫번째 그림을 보시기 바랍니다. 보이는 IC가 여기서 말하는 PLL부의 IC1인 </SPAN><BR><SPAN style="BACKGROUND-COLOR: #9aa5ea; COLOR: #0900ff"><SPAN style="BACKGROUND-COLOR: #ffffff; COLOR: #0900ff">SN16913</SPAN><SPAN style="BACKGROUND-COLOR: #ffffff; COLOR: #0900ff">P</SPAN></SPAN><SPAN style="COLOR: #000000">인데 이것의 이름을 어디에서 본 듯하지않습니까? 지난번 TS-440을 구경할 때 그곳의 </SPAN><BR><SPAN style="COLOR: #000000">PLL부에서도 이것을 이야기 한 적이 있습니다. 바로 그것과 동일한 Mixer용 IC입니다. </SPAN><BR><SPAN style="COLOR: #000000">이것은 낮은 주파수대에서 주로 사용하며 주변에 붙는 부품수도 적어 메이커에서 선호하는 IC입니다.</SPAN><BR><BR><SPAN style="COLOR: #000000">여담입니다만 이것보다 좀 더 높은주파수대를 다루는 믹서용 IC가 두번재 그림, 실드박스 좌측에 </SPAN><BR><SPAN style="COLOR: #000000">보이는</SPAN> <SPAN style="COLOR: #0900ff">SN76514N</SPAN><SPAN style="COLOR: #000000">라는 IC입니다.예전 40메가대 무선전화기에 많이들 사용했었습니다</SPAN>...<BR><BR><SPAN style="COLOR: #000000">본론으로, RF probe달린 VM의 측정봉을 IC의 2번다리(IC들의 다리번호는 그림에서는 보듯이 S자 위에 </SPAN><BR><SPAN style="COLOR: #000000">동그랗게 눌린자욱이 있는곳이 1번으로 이곳부터 좌측으로 1,2,3...로 읽습니다)에 연결하고 전압이 </SPAN><BR><SPAN style="COLOR: #000000">가장 높게 나오도록 L34,L35의 코어를 돌려 조정하라는 이야기 입니다. IC다리가 측정포인트일 때는</SPAN><BR><SPAN style="COLOR: #000000">일반적으로 IC 다리사이 간격이 좁아 측정시 옆다리와 Short될 경우가 있으므로 유의하시기 바랍니다.</SPAN><BR><SPAN style="COLOR: #000000">그림의 유니트를 실제로 측정해 본 바, 다행히 경년변화는 발견할 수 없었습니다.</SPAN><BR><BR><SPAN style="COLOR: #000000">다음은 Item3인데 여기부터는 여러분들이 SM을 잘 보시고 따라하면 됩니다. </SPAN><BR><SPAN style="COLOR: #000000">참고로 이곳에서 조정하라는 TC1~ TC4는 PLL부의 윗쪽 실드박스안에 위치하므로 실드박스의 윗뚜껑에</SPAN><BR><SPAN style="COLOR: #000000">체결된 볼트들을 풀러야 하며 두번째 그림을 참조하기 바랍니다. 그림을 보면 상하로 코일들과 더불어 </SPAN><BR><SPAN style="COLOR: #000000">조그만 트리머콘덴서(TC)들이 보이는데 밑에서 부터 위로 TC1~TC4 입니다.</SPAN><BR><BR><SPAN style="COLOR: #ff0000">특히 이 트리머콘덴서들을 조정할 때 매우 조심스럽게 다루지않으면 트리머를 망가트리는 대실수를 </SPAN><BR><SPAN style="COLOR: #ff0000">범할 수 있으므로 유의하시기 바랍니다.</SPAN> <SPAN style="COLOR: #000000">이것들은 얇은 비닐막으로 덮혀있으므로 조정이 까다롭더군요. </SPAN><BR><BR><SPAN style="COLOR: #000000">혹시 누구 이런 비닐막으로 덮인 부품들을 잘 조정할 수 있는 방법이나 조정도구를 알고 계시면 </SPAN><BR><SPAN style="COLOR: #000000">알려주시기 바랍니다. 저도 이런 부품들을 다룬 경험이 일천하여 힘들게 조정했습니다만 제 무전기는 </SPAN><BR><SPAN style="COLOR: #000000">한곳만 0.02v정도 트러진 정도로 측정되어 매우 조금 돌려맞췄고 나머지 VCO들의 전압은 오차범위인</SPAN><BR><SPAN style="COLOR: #000000">+-0.03v 이내로 확인되어 손대지 않았습니다. 이 TC들은 손대기 겁날정도로 예민하게 반응합니다!</SPAN><BR><SPAN style="COLOR: #000000">.</SPAN><BR><SPAN style="COLOR: #000000">.</SPAN><BR><SPAN style="COLOR: #000000">.</SPAN><BR><SPAN style="COLOR: #000000">.</SPAN><BR><BR><SPAN style="COLOR: #000000">98페이지 조정은 Item 8번의 LO2 VCO조정까지만 하면 충분합니다.</SPAN><BR><SPAN style="COLOR: #000000">그리고 잔소리 같습니다만 코일들의 코아를 조정할 때 사용하는 부도체 세라믹조정봉은 코어의 중앙에</SPAN><BR><SPAN style="COLOR: #000000">파인 홈에 정확히 맞는 크기의 것을 사용하지않으면 조정시 코아가 깨지는 불상사가 생길수 있습니다.</SPAN><BR><BR><SPAN style="COLOR: #000000">지금까지 가장 중요하다는 PLL부를 조정할 때 사용한 측정기라야 VM, VM+RF Probe,주파수카운타정도</SPAN><BR><SPAN style="COLOR: #000000">였습니다...안심되시지요?</SPAN><BR><BR><SPAN style="COLOR: #000000">오늘은 여기까지...</SPAN><BR><SPAN style="COLOR: #000000">73 </SPAN><BR></P>
