실리콘 제어 정류소자를 말하며, 사이리스터(Thyristor) 라고도 한다. 특수한 반도체 정류 소자로서, 소형이고 응답 속도가 빠르며, 대전력을 미소한 압력으로 제어할 수 있을 뿐 아니라 수명이 반영구적이고 단단하므로 릴레이 장치, 조명 ? 조광장치, 인버터, 펄스 회로 등 대전력의 제어용으로 사용된다. 트랜지스터로는 할 수 없는 대전류, 고전압의 스위칭 소자입니다.
사이리스터(Thyristor)란, 제어단자(G)로부터 음극(K)에 전류를 흘리는 것으로, 양극(A)과 음극(K) 사이를 도통(導通)시킬 수 있는 3단자의 반도체 소자이다. 실리콘제어정류기(Silicon Controlled Rectifier,SCR)라고도 불린다. PNPN의 4중 구조를 하고 있다. P형 반도체로부터 게이트 단자를 꺼내고 있는 것을 P게이트, N형 반도체로부터 게이트 단자를 꺼내고 있는 것을 N게이트라고 부른다. 원리는 그림과 같이 PNP 트랜지스터와 NPN 트랜지스터를 조합한 복합 회로와 등가이다.
게이트에 일정한 전류를 통과시키면 양극과 음극간이 도통(turn on)한다. 도통을 정지(턴 오프)하기 위해서는, 양극과 음극간의 전류를 일정치 이하로 할 필요가 있다.
이 특징을 살려 한 번 도통시키면 통과전류가 0이 될 때까지 도통 상태를 유지해야 하는 곳에 사용된다(카메라의 스트로브 제어 등). 특히 대전력을 제어할 경우 전류 0의 타이밍에 OFF가 되기 때문에 서지 방지가 뛰어나다.
SCR은 PNPN다이오드에 GATE를 붙인것으로 GATE에 신호를 가하면 도통하는것입니다.
OK...?
두 가지의 안정상태(차단 상태와 통전 상태, on, off 상태)를 가지며 한 상태에서 다른 상태로
스위칭 될 수 있는 2단자, 3단자 또는 그 이상의 소자가 있는 반도체를 반도체 스위칭 소자라 하며 이는 전기 기기 또는 전자 기기의 전자적 개폐 회로, 특수 신호 발생 회로에 이용된다.
triac(Triode+AC)
스위치용 반도체의 일종이며, 미국 제너럴 일렉트릭(GE)회사의 상품명이다.
p-n-p-n-p의 5층의 반도체를 포개서 만든다.
양단(兩端)의 전극 외에 제3의 제어전극(게이트)을 가지고 있으며, 마치 3극관(트라이오드)처럼
전류를 제어할 수 있다.
단, 사인파 모양인 교류전류의 통과개시를 제어하는 것으로 평균전류를 제어할 수 있을 뿐이며,
순간적인 진폭(振幅)의 제어나 전류의 차단은 할 수 없다.
또 p-n-p-n 4층 사이리스터는 1방향 전류의 평균제어를 할 수 있을 뿐이었으나,
트라이액은 2방향 제어가 가능하다.
따라서 교류로 사용하는 가정용 기구, 선풍기,세탁기, 조리용 믹서 등의
전동기의 회전수 제어 냉장고, 전기담요의 온도제어
스위칭 전원, 가전제품의 전력전자에 활용됨 .
또, 사용하는 데 있어서는 특수한 2방향성 다이오드, 다이액(diac)과 함께 사용되는 수가 많다.
이는 다이액 소자에 게이트를 붙인 쌍 방향 3단자 다이리스터이며,
FLS(fine layer switch)라고도 한다. SCR를 역병렬로 하고 게이트를 1개로 한 것과 같은
기능을 가지며 5층의 pn 접합에 의하여 구성된 쌍방향성의 전력용 소자이다.
SCR은 다이오드에 트리거 전극을 붙여 트리거 신호가 있으면 A-K로 전류가 흐르는 스위칭 소자입니다.
그러나 근본은 다이오드이므로 부하는 한 방향으로 전류가 흐르게 되고 교류를 인가하면 반파 정류가 되어 흐릅니다. 트리거 신호는 한번 트리거 하면 A-K를 쇼트 할때까지 계속 혼 상태를 유지 합니다. 응용은 주로 DC 스위치로 많이 사용합니다.
TRIAC은 동일한 원리이나 다이오드 두개가 서로다른 방향으로 병렬로 접속된 구조이며, 트리거 신호가 있으면 턴온이 되는것은 동일합니다. 양방향으로 전류가 흘러서 교류 및 직류모두에 응용이 가능하며, 디머(빛의 밝기를 조절하는 장치)등에 많이 사용됩니다. 네온사인, 크리스마스 트리등의 점멸하는 전구등에도 사용됩니다. 또 한가지는 릴레이 대신 SSR과 같은 반도체 대전력 스위치에도 사용됩니다. 5V DC전압으로 트리거를 하면 교류220V 를 온 오프 할수 있는 것처럼
Multimeter 1. Multimeter 1) 멀티미터(Multimeter)란? - AC또는 DC의 전압/전류, 저항 값, 커패시턴스값, 도통여부 등을 알기 위한 계측기를 하나에 모아놓은 기기. 2) 멀티미터의 종류 - 아날로그 멀티미터 : 눈금바늘을 가진 멀티미터 - 디지털 멀티미터 : 측정값을 세븐세크먼트나 LCD등을 통하여 숫자로 보는 멀티미터 3) 멀티미터로 측정하는 것 - 측정하는 시점의 신호의 직류/교류 전압값 - 측정하는 시점의 신호의 직류/교류 전류값 - 저항값 - 도통 테스트 - 커패시턴스값(옵션) - LED의 +-판별 - Tr.의 핀 판별
2. Multimeter ? 종류
3. Multimeter ? 저항측정 1) 멀티미터로 저항을 측정하기 위하여, - 저항의 대략적인 값을 추산하여, 저항측정 범위를 정한다. (최대 예상 저항보다 더 높은 값으로 정한다.) - 여기서, 참고적으로 작은 범위로 할수록, 정밀한 값을 얻을 수 있다. - 아날로그 테스트의 경우, 테스터의 빨간선과 검은선을 서로 닿게한 후, 영점을 조절한다. (0옴으로) 디지털의 경우 0옴이 나오는지 본다. - 테스터의 빨간선과 검은선을 각각 저항의 양단에 연결한다. - 화면에 나오는 값을 읽는다. - 이 때, 빨간선에서는 멀티미터 내장전원의 (?)가 나오고, 검은선에서는 멀티미터 내장전원의 (+)가 나옴을 유의한다.
4. Multimeter ? 전압측정 1) 멀티미터로 전압을 측정하기 위하여, - 전압의 대략적인 값을 추산하여, 전압측정 범위를 정한다. (최대 예상 전압보다 더 높은 값으로 정한다.) - 여기서, 참고적으로 작은 범위로 할수록, 정밀한 값을 얻을 수 있다. - 테스터의 빨간선과 검은선을 각각 측정하고자 하는 양단에 연결한다. - 이 때, DC전압의 경우, +로 예상되는 곳에 빨간선을 연결한다. - 화면에 나오는 값을 읽는다.
5. Multimeter ? 전류측정 1) 멀티미터로 전류를 측정하기 위하여, - 전류의 대략적인 값을 추산하여, 전류측정 범위를 정한다. (최대 예상 전류보다 더 높은 값으로 정한다.) - 여기서, 참고적으로 작은 범위로 할수록, 정밀한 값을 얻을 수 있다. - 측정하고자 하는 전류가 흐르는 지점을 끊은 후, 양단의 테스터의 빨간선과 검은선을 각각 연결한다. - 이 때, DC전류의 경우, 반드시 전압이 높은 곳에 빨간 선을 연결한다. - 화면에 나오는 값을 읽는다.
6. Multimeter ? 다이오드의 측정 1) 다이오드의 경우, - 한쪽 방향으로만 전류가 흐르는 특성을 이용한다. 멀티미터의 내장전원이 빨간선은 ?전원이, 검은선은 +전원이 흐름에 유의한다.
Oscilloscope 사용법 1. Oscilloscope 1) 오실로스코프(Oscilloscope)란? - 회로에서 시간에 따른 전압을 화면에 표시해 주는 장치 2) 오실로스코프의 종류? - 아날로그 오실로스코프 - 디지털 오실로스코프 : Storage, Auto measurenet, computer interface 3) 오실로스코프로 측정하는 것 - 직류/교류 전압 - 신호의 주파수 - 노이즈 성분의 모양, 크기, 정도 - 신호의 시간에 따른 전압의 크기
2. Oscilloscope ? 구성
3. Oscilloscope ? 화면
4. Oscilloscope ? Probe 1.) Probe(프로브)란? - 전기회로에서 전압 값을 측정하기 위하여, 측정지점에 가져다 대는 핀 같은 것인데, 오실로스코프의 높은 임피던스와 커패시턴스에 입력이 가능하도록 일반적으로 더 높은 임피던스와 커패시던스에 의해 감소되어 오실로스코프로 입력된다. 2) 프로브의 종류 : Passive Probe, Lowcapacitance Probe, Active Probe, Differential Probe, High Voltage Probe
Oscilloscope 사용법 1. Oscilloscope 1) 오실로스코프(Oscilloscope)란? - 회로에서 시간에 따른 전압을 화면에 표시해 주는 장치 2) 오실로스코프의 종류? - 아날로그 오실로스코프 - 디지털 오실로스코프 : Storage, Auto measurenet, computer interface 3) 오실로스코프로 측정하는 것 - 직류/교류 전압 - 신호의 주파수 - 노이즈 성분의 모양, 크기, 정도 - 신호의 시간에 따른 전압의 크기
2. Oscilloscope ? 구성
3. Oscilloscope ? 화면
4. Oscilloscope ? Probe 1.) Probe(프로브)란? - 전기회로에서 전압 값을 측정하기 위하여, 측정지점에 가져다 대는 핀 같은 것인데, 오실로스코프의 높은 임피던스와 커패시턴스에 입력이 가능하도록 일반적으로 더 높은 임피던스와 커패시던스에 의해 감소되어 오실로스코프로 입력된다. 2) 프로브의 종류 : Passive Probe, Lowcapacitance Probe, Active Probe, Differential Probe, High Voltage Probe

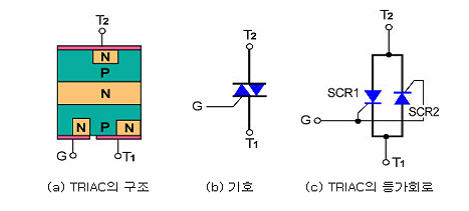

Triac은 2개의 실리콘 제어 정류기(SCR)을 그림과 같은 방향으로 연결한 것과 같은 전자부품입니다. 그리고 Triac은 Gate 단자에 어떤 신호를 주면 그림의 T1, T2의 전원이 끊어지기 전까지는 계속 on상태를 유지하는 쌍방향 소자입니다. 쌍방향이란? 교류와 같이 +,- 번갈아 바뀌는 전원도 제어가 가능하다는 의미입니다.
Gate 단자에 +전압 또는 -전압의 신호를 주어 Triac을 동작시킬 수 있습니다. 일단 신호가 가해지면, 소자는 교류전류에서 반사이클의 끝인 한계 값까지 0V가 될 때까지 on상태를 유지합니다.
T1, T2에 연결되는 전원은 교류이므로 1초에(50, 60Hz) 100번 또는 120번 0V를 지납니다. 이때 자동으로 전원은 차단되므로, on이 되는 시점(위상각)만 조정해주어야 합니다. 이렇게 해서 전력을 제어합니다.
