지휘통제 독일의 레이저 데이터링크 실험

[ssn688]

데이터링크하면 Link16이 대명사로 통합니다만, 플랫폼과 용도에 따라서 다양한 데이터링크가 있습니다. Link16으론 안되는 것도 있다는 것이죠.

Link16은 기본적으로 전투에 임하는 유닛이 필요로 하는(=관심 있는) 목표들의 정보와 간단한 메시지/지령을 전송하는 데 쓰입니다. 가령 조기경보기가 자신이 감시하고 있는 모든 공역 정보를 MCRC와 같은 Ground Station으로 보낸다면, E-8이 자신이 훑은 지상전 상황을 Ground Station으로 전송한다면, 그 정보의 양이 너무 많아서 Link16의 전송률로는 감당이 안 됩니다. 대잠헬기도 모함으로 (특정한 타겟 정보가 아니라 '큰 그림'을 전송한다면)정보전송시 별도의 데이터링크를 쓰기도 합니다.

이제 전투기나 전투함 같은 유닛이라도, 목표나 주변에 있는 대상의 위치 정보와 같은 것 말고 위성사진이라도 보내준다 치면 높은 전송률을 요합니다. 그러다 보니 데이터 링크도 고주파 영역이나 심지어 레이저를 쓸 궁리를 하는 세상이 되었습니다.

독일은 LUPE라고 불리는 SAR 정찰위성(TerraSAR-X)과 지상 스테이션간에 레이저 데이터링크를 시험했고 뒤이어 (움직이는) 함선과 지상 스테이션간에도 성공했다고 합니다. 보이지 않은 거리에서 움직이는 함선과 contact이 유지되기 위해 자동적으로 align하는 게 최대의 과제였고 이를 수행한 회사가 Carl Zeiss라고 합니다.

레이저 데이터링크의 bps는 150 megabits/sec. 초당 18.75메가바이트인 셈이네요.

http://www.defpro.com/news/details/918/

18:01 GMT, May 28, 2008 Berlin, Germany | High-resolution digital images cause an enormous amount of data to be forwarded between space, air, sea & ground. With its higher bandwidth, laser-based data transmission helps to overcome limits of RF technology and also raises the level of security against tapping. The challenge to overcome is that, due to the small divergence of a laser beam, the requirements for the acquisition, tracking and stabilization of the transmit assembly are significant.

Since the end of the 1980s Carl Zeiss has been involved in space based optical communication and cumulated a lot of experience in multiple projects, e.g. a connection between three GEO satellites and a ground station (in 2002, at 50 Mbps) as well as an inter-satellite laser communication link between TerraSAR-X and a US military satellite (in 2007, at 5.5 Gbps).

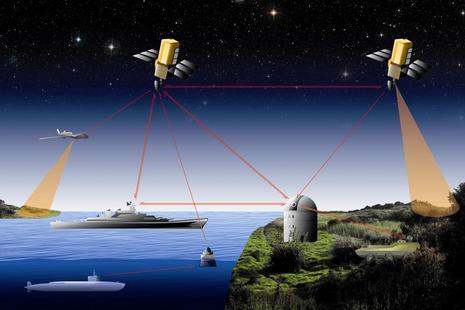

Both terrestrial and mobile headquarters need tactical information and HiRes pictures in real-time. Because protection against tapping is very good, optical communication is especially interesting for secure data links between ships, between ship and submarine or with fixed terminals on buoys or coast. With DLR (Deutsches Zentrum für Luft- und Raumfahrt), real-time transmission of HDTV Signals via a mobile optical terminal on a vehicle and a fixed optical terminal at 1.5 km has been demonstrated.

독일의 연구는 민수용도 생각하는 중이라 위의 HDTV 신호 전송 실험도 있습니다. Miltech 2008년 11월호 기사에선 독일 해군 함선과 지상 스테이션간의 실험이 소개되어 있습니다. 대용량 전송률을 활용하여 동영상 전송 및 화상 회의를 시연해보였다고 합니다.

Laser communication for military and civilian use has passed the test at sea. A 24km long, laser communication link has now been implemented for the first time and presented to representatives of the German Navy. It was set up between the German multipurpose naval boat BREITGRUND* under the direction of the Institute for Underwater Sound and Geophysical Research(FWG) of the German Armed Forces and a land station at the Technical Center for Ships and Naval Weapons(WTD 71). The special challenge was to align the laser communication terminals without visual contact and to keep track of the moving ships. Carl Zeiss realized this automatic alignment by integrating the terminals into stabilized sensor platforms. In the first test, video streams and bidirectional video conferences were transmitted using the standard Ethernet transmission protocol withe an initial data rate of 150 megabits per second. The laser terminals offer the possibility of relaying information right into the gigabit range. Laser communication technology from Carl Zeiss was already tested with the TerraSAR-X and another satelite. In space it achieves a data transmission rate of 5.5 gigabits per second.

* Y866 Breitgrund http://images.google.co.kr/imgres?imgurl=http://www.battleships-cruisers.co.uk/images/breitgrund.jpg&imgrefurl=http://www.battleships-cruisers.co.uk/german_auxiliary_ships.htm&usg=__ybptIkMB46yopgtzWDt8GF3g1ZY=&h=267&w=400&sz=17&hl=ko&start=1&um=1&tbnid=DgmKY8Bv5pqjnM:&tbnh=83&tbnw=124&prev=/images%3Fq%3DBREITGRUND%2Bgerman%2Bnavy%26um%3D1%26hl%3Dko%26lr%3D%26newwindow%3D1%26rlz%3D1T4GGIH_koKR230KR231%26sa%3DN
