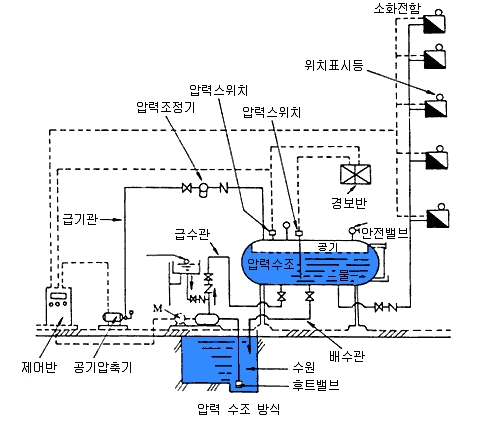

압력수조방식(옥내소화전)

[조지부시]

압력수조방식(옥내소화전)

제6조 (배관 등)

⑤ 펌프의 토출측 주배관의 구경은 유속이 3m/s 이하가 될 수 있는 크기 이상으로 하여야 하고, 옥내소화전방수구와 (연결되는 가지배관의 구경은 40mm(호스릴옥내소화전설비의 경우에는 25mm) 이상으로 하여야 하며, 주배관중 수직배관의 구경은 50mm호스릴옥내소화전설비의 경우에는 32mm) 이상으로 하여야 한다.

⑥ 연결송수관설비의 배관과 겸용할 경우의 주배관은 구경 100mm 이상, 방수구로 연결되는 배관의 구경은 65mm 이상의 것으로 하여야 한다.

⑦ 펌프의 성능은 체절운전시 정격토출압력의 140%를 초과하지 아니하고, 정격토출량의 150%로 운전시 정격토출압력의 65% 이상이 되어야 하며, 펌프의 성능시험배관은 다음 각호의 기준에 적합하여야 한다.

                                                                                                                     [2007년 전남특]

  1. 성능시험배관은 펌프의 토출측에 설치된 개폐밸브 이전에서 분기하여 설치하고, 유량측정장치를 기준으로 전단 직관부에 개폐밸브를 후단 직관부에는 유량조절밸브를 설치할 것 [2005 중앙특]

  2. 유량측정장치는 성능시험배관의 직관부에 설치하되, 펌프의 정격토출량의 175% 이상 측정할 수 있는 성능이 있을 것  [2006 경북, 2007년 기출]

⑧ 가압송수장치의 체절운전시 수온의 상승을 방지하기 위하여 체크밸브와 펌프사이에서 분기한 구경 20mm 이상의 배관에 체절압력 미만에서 개방되는 릴리프밸브를 설치하여야 한다.

  3. 지면으로부터 높이가 0.5m 이상 1m 이하의 위치에 설치할 것

  4. 구경 65mm의 쌍구형 또는 단구형으로 할 것

  5. 송수구의 가까운 부분에 자동배수밸브(또는 직경 5mm의 배수공) 및 체크밸브를 설치할 것. 이 경우 자동배수밸브는 배관안의 물이 잘 빠질 수 있는 위치에 설치하되, 배수로 인하여 다른 물건 또는 장소에 피해를 주지 아니하여야 한다.

제7조 (함 및 방수구 등)

 ① 옥내소화전설비의 함은 다음 각호의 기준에 따라 설치하여야 한다.

  1. 함의 재질은 두께 1.5mm 이상의 강판 또는 두께 4mm 이상의 합성수지재로 하고, 문짝의 면적은 0.5m² 이상으로 하여 밸브의 조작, 호스의 수납 등에 충분한 여유를 가질 수 있도록 할 것. 연결송수관의 방수구를 같이 설치하는 경우에도 또한 같다. [2007 충남기출]

 ② 옥내소화전방수구는 다음 각호의 기준에 따라 설치하여야 한다.

  1. 소방대상물의 층마다 설치하되, 당해 소방대상물의 각 부분으로부터 하나의 옥내소화전방수구까지의 수평거리가 25m(호스릴옥내소화전설비의 경우에는 15m) 이하가 되도록 할 것. - 터널 법령삭제  -

 2. 바닥으로부터의 높이가 1.5m 이하가 되도록 할 것

  3. 호스는 구경 40mm(호스릴옥내소화전설비의 경우에는 25mm) 이상의 것으로서 소방대상물의 각 부분에 물이 유효하게 뿌려질 수 있는 길이로 설치할 것

  4. 호스릴옥내소화전설비의 경우 그 노즐에는 노즐을 쉽게 개폐할 수 있는 장치를 부착할 것

③ 표시등은 다음 각호의 기준에 따라 설치하여야 한다.

  1. 옥내소화전설비의 위치를 표시하는 표시등은 함의 상부에 설치하되, 그 불빛은 부착면으로부터 15° 이상의 범위안에서 부착지점으로부터 10m 이내의 어느 곳에서도 쉽게 식별할 수 있는 적색등으로 할 것

  2. 가압송수장치의 시동을 표시하는 표시등은 옥내소화전함의 상부 또는 그 직근에 설치하되 적색등으로 할 것

  3. 제1호의 규정에 따른 적색등은 사용전압의 130％인 전압을 24시간 연속하여 가하는 경우에도 단선, 현저한 광속변화, 전류변화 등의 현상이 발생되지 아니할 것
