하드디스크 마스터-슬래이브 구성 및 점퍼 설정

[질주(상진)]

하드디스크 추가하기

1번.    일단 하드디스크 구입하셨을때 Master, Slave 점퍼 설정을 해주셨나요?

    아마 그렇게 된다면 둘다 읽어버릴수도 있구요...

    제가 봤을땐 둘다 윈도우 설치 상태라 지금 마스터 점퍼 설정하신거 같은데...

   보통 하드디스크 뒷면에 보시면 길다란 선(데이터 케이블)과 전력케이블 사이에

   조그마한 공간이 있을겁니다..거기에 핀 8개가 있고 두개가 아래위 한줄에 뭐가 끼어
  을겁니다.. 그게 하드디스크 마스터 슬레이브 점퍼 입니다...

  물론 점퍼 설정은 하드디스크 은색 표면(윗면)에 설정하는 방법이 나와 있습니다..

2번.          포멧시 NTFS 포멧은 윈도우 XP전용 포멧이라고 보시면 되구요...

                   FAT32 포멧은 윈도우 98전용 포멧이라고 보시면 됩니다..

    상세하게 들어갈려면 저두 고수가 아니라 잘 모르구요...

    대충 윈도우 XP를 설치 하실려면 NTFS포멧을 하셔야 하구요...

    98을 설치 하실려면 FAT32 포멧입니다.. 포멧형식이라고 알아두세요..^^

   그리고 NTFS 에서 FAT32는 서로 호환이 잘 안된다 들었습니다...

   윈도우 설치시 바꿔서 해도 안되구요..^^

3번.     E-IDE(병렬)와 S-ATA(직렬)는 일단 데이터 전송하는 방식에 큰 차이가 있구요..^^

   또 그만큼 전송속도에서도 차이가 좀 있는걸루 알고 있습니다..

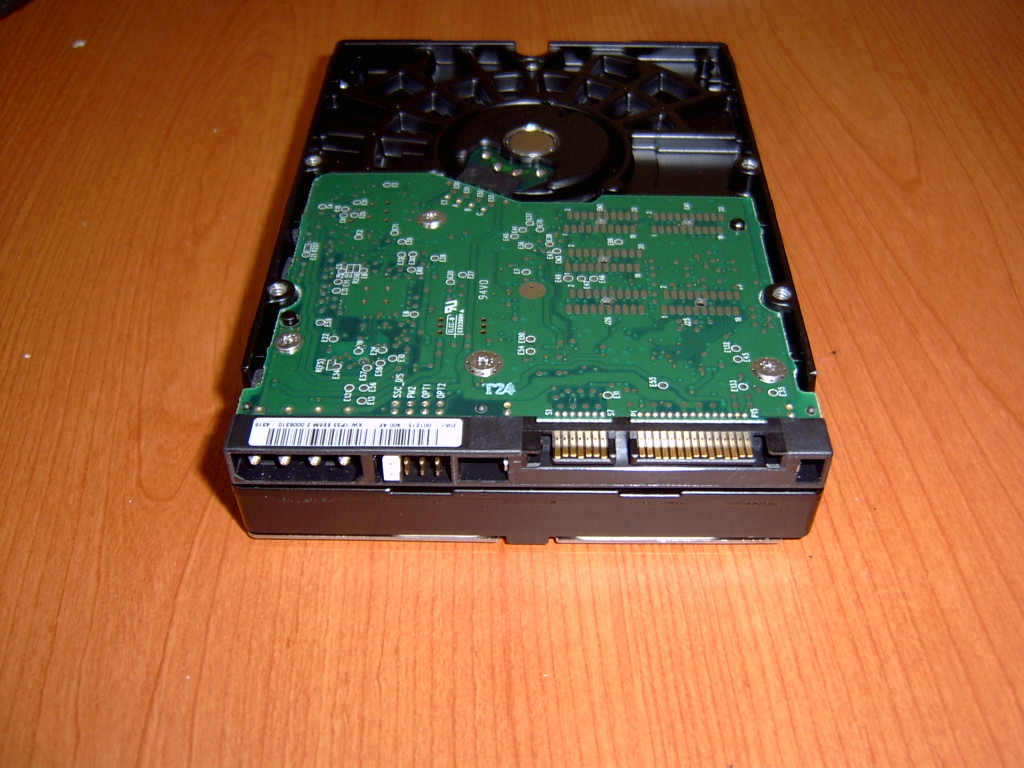

 S-ATA 하드의 뒷면입니다

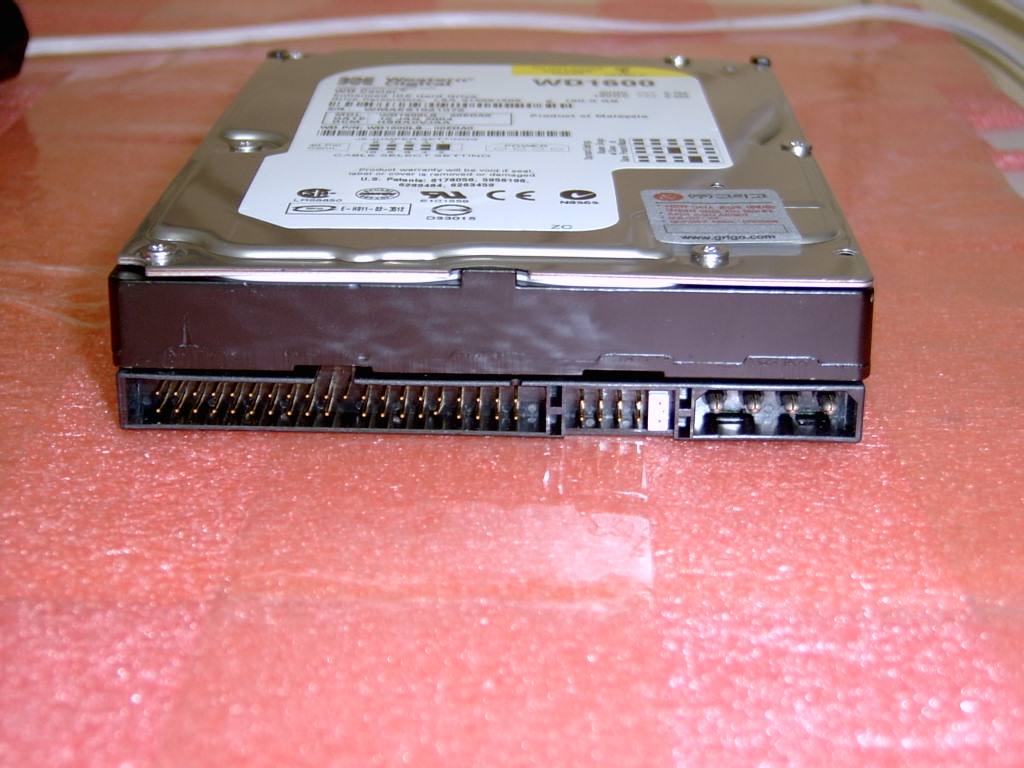

E-IDE 하드의 뒷면입니다.

하드디스크 설정하기

메모리 체크할때 (부팅시작하자마자) DEL키를 누르면 아래와 같은 화면이 나오면,

BIOS에서 웨스턴 하드를  slave라고 인식하게 되어 있으면,

여기서 IDE HDD AUTO DETECTION 이라는걸 누르셔서 나오는 족족 모두 Y라고 입력하신뒤

SAVE & EXIT SETUP 누르셔서 저장후 종료하시면 됩니다.



보통의 메인보드는 E-IDE방식의 하드를 총 4개까지 장착이 가능 합니다.

채널은 2개가 기본으로 주어지고 1채널당 2개씩 연결이 가능합니다. 그래서 4개가

장착 가능하지요 그러나 채널 두개중 한 채널은 시디롬을 연결하지요 ^^

시디롬과 하드를 같은 채널에 연결하게 되면 상대적으로 빠른 하드가 시디롬의 속도와 같아지게 되는

현상이 나타나므로 소켓의 여유가 없지 않는한은 시디롬과 하드는 같은 채널에 연결하지 마세요 .

하드디스크 종류를 알아내는 방법으로는

1. E-IDE : 40핀 커넥터로 메인보드와 연결된다.

2. S-ATA : 4핀 커넥터로 메인보드와 연결된다.

메인보드와 연결되는 케이블에서 현격한 차이를 보인답니다.

모델명으로 알아내는 방법으로는 하드의 경우 BB

두번째 B는 E-IDE 방식을 의미하는 것이구요 JS, KS 요렇게 되어있는 제품도 있습니다. 공통적으로 S라는 이니셜이 들어가 있습니다. 이는 곳 시리얼의 약자로 이해 하시면 되겠습니다.

제조사 마다 표기 방법이 틀리므로 모든 예를 들수는 없겠네요 ^^ 위에 예를 들은것은

웨스턴디지털사의 제품에 한합니다.

하드디스크의 점퍼 설정하기

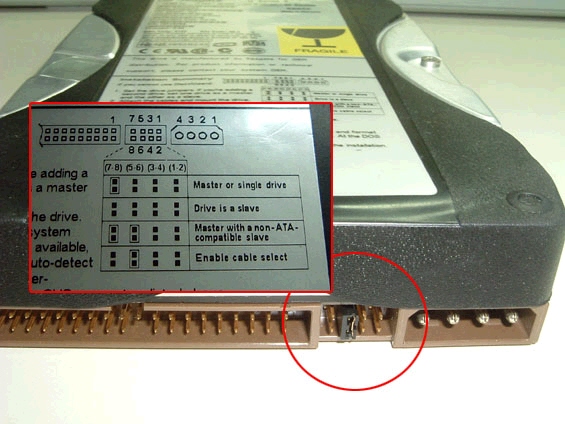

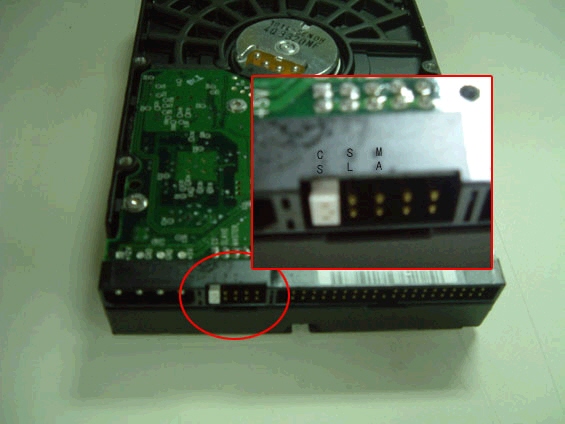

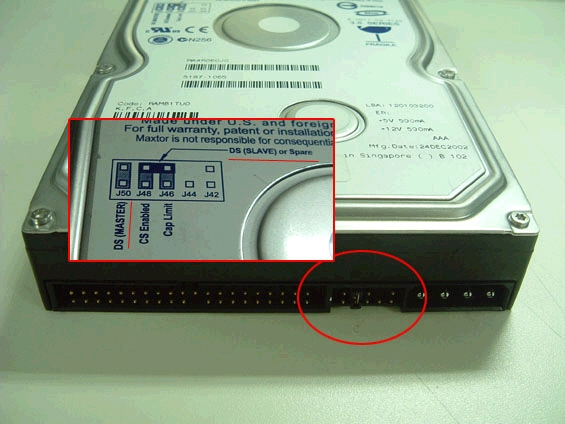

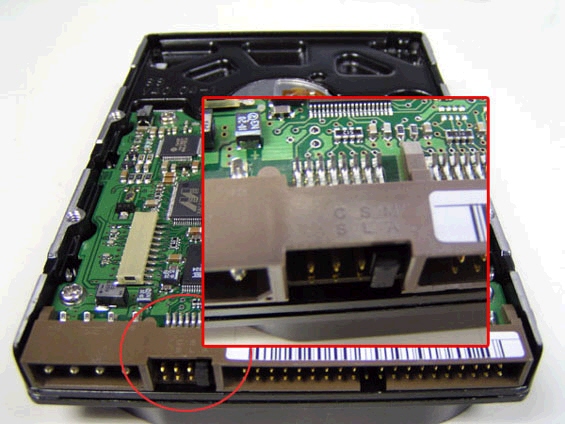

하드디스크 점퍼 설정은 세가지 설정방법이 있습니다. 그림을 보시면 알겠지만, [CS] [SL] [MA] 가 있으며, CS : 케이블 셀렉터 (케이블의 꼽는 위치에 따라 Master, Slave 가 결정된다.) SL : 슬래이브라고 하며 보통 보조 하드를 장착할 때 이쪽에 꼽습니다. MA : 마스터라고 하며 하드 두 개 연결시 메인이 될 하드의 점퍼를 이곳에 꼽습니다. 따라서 두 개의 하드를 연결하시려면 메인하드는 MA 에 점퍼를 보조하드는 SL에 점퍼를 꼽으면 됩니다. 삼성 하드디스크   시게이트 하드디스크   웨스턴디지탈 하드디스크   맥스터 하드디스크   기타 설명 1.점퍼세팅이 잘 못 되지 않아도 하드디스크에 따라서 호환성에 문제가 발생하는 경우들이 있습니다.예를 들어 하드 두개다 케이블셀렉트로 선택하면 한개는 마스터 한개는 슬레이브로 설정되어서 제대로 작동되는 것도 있지만 상당수가 호환이 안됩니다. 님 처럼 포맷전이라면 잘 작동하지만 포맷후 문제가 발생하는 경우도 있으며 특정하드의 경우 두개를 같이 못 쓰는 경우도 있습니다. 이는 고장에 속하지만 한개만 사용할 경우 아무 문제가 없기때문에 일반 가정에서 판단하기는 힘듭니다. 해볼 것은 용량큰 하드를 master(m)점퍼로 세팅하고 ide케이블의 가장끝에 연결하시구 예전하드를 slave(s)로 연결하시고 케이블 중간에 연결하시는 겁니다. 그 후 윈도에 제대로 진입되시면 첨에 하셨던 작업을 하시면 됩니다. 2.우선 파일 시스템이 대충 무엇인지 알아야 합니다.  일반 땅에 비유를 하겠습니다. 땅의 크기가 적고 사는 사람들이 일정하고  이사를 자주 안 하고 마지막으로 도둑등 범제가 잘 안 일어나는 지역이라고 가정한다면 굳이 경찰서가 필요하다거나 복잡하게 상업지구 주택지구로 나누고 복잡하게 할 필요가 업죠. 그 반대상황이면 당여히 땅도 복잡하게 분류해야하구요. 즉 사용해야할 구역을 용도에 따라 미리 설정하는 거라 생각하시면 됩니다. 님이 하신 포맷이 이 파일시스템을 설정하는 겁니다.^^ 파일 시스템도 위와 같습니다. fat(file allocation table)/fat16/fat32 같은 파일 시스템은 프로그램들의 사용 수가 한정되어 있고 용량도 크지 않으며 파일 이동도 많지 않고 보안에 크게 신경쓰지 않아도 되는 개인용 파일 시스템으로 기능이 작고 분류가 쉽기 때문에 ntfs등보다는 조금 빠르지만 용량이 커질 수록 낭비되는 공간이 많아지며 보안기능이 없기때문에 전문가나 보안이 필요한 업계에서 사용은 힘듭니다.도스 및 윈도우 9x버전에서 사용 되었습니다. 파일 이름명의 길이에 한계가 있고 사용가능한 용량도 작으며 보안기능이 없지만 속도는 조금 빠르다로 정도로 생각하심됩니다. ntfs(nt file system)의 경우 윈도우 nt를 위한 파일 시스템으로 계발되었구 기업용이라 위에 언급한 기능이 전부 포함되어 있습니다. 때문에 fat시리즈보다는 조금 느립니다. 하지만 유닉스나 리눅스에서 사용하는 파일 시스템보다는 기능이나 보안성면에서 떨어지는 게 사실이구 현제는 가정용으로 계발된 xp에까지 기본설정되는 파일 시스템입니다. 3.예 전송 방식이 다릅니다. ide는 병렬이고 sata는 직렬입니다.때분에 ide는 넓적하고 크며 sata는 얇습니다. 윗 분께서 말했듯이 젠더를 이용하면 어느 보드에서나 사용 가능하고 sata2의 경우 대부분의 하드에 sata1으로 다운되서 작동하는 기능이 포함되어있기때문에 확장성은 크게 고려 안 하셔도 됩니다.다만 님 보드에서 지원 되지 않기때문에 굳이 젠더까지 사면서 sata를 구입하시는것 보다 그냥 e-ide를 사시는게 낫습니다.
