<P>본 기사는 2008년 3월 7일 올라클에 올린 글 입니다.</P>
<P> </P>
<P><A href="xxxxxxxxxxxxxxxxxxjavascript:large_image('/file/21/그림0005(1).JPG', 1288, 732)"><IMG border=0 src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Foldradio.co.kr%2Ffile%2F21%2F%EA%B7%B8%EB%A6%BC0005%281%29.JPG" width=630 height=358></A></P>
<P><A href="xxxxxxxxxxxxxxxxxxjavascript:large_image('/file/21/DSCN2607.JPG', 2048, 1536)"><IMG border=0 src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Foldradio.co.kr%2Ffile%2F21%2FDSCN2607.JPG" width=630 height=472></A></P>
<P><A href="xxxxxxxxxxxxxxxxxxjavascript:large_image('/file/21/DSCN2606.JPG', 2048, 1536)"><IMG border=0 src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Foldradio.co.kr%2Ffile%2F21%2FDSCN2606.JPG" width=630 height=472></A></P>
<P> </P>

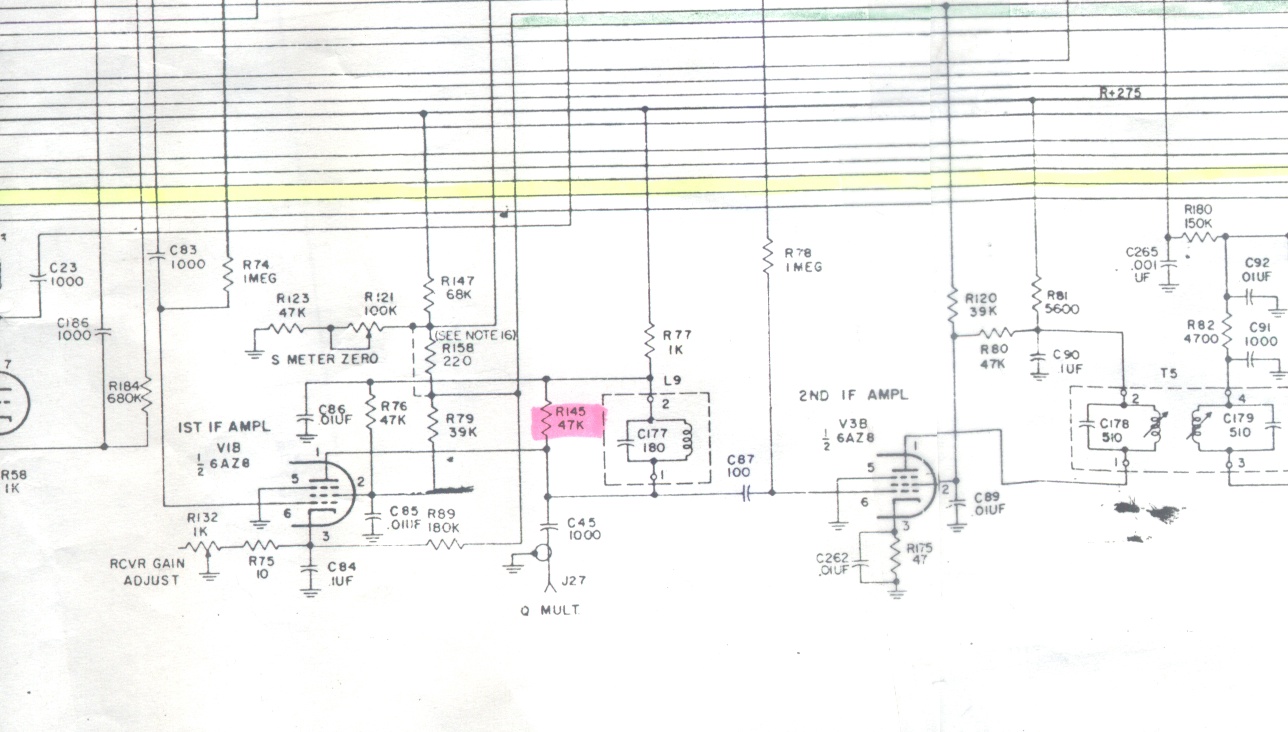

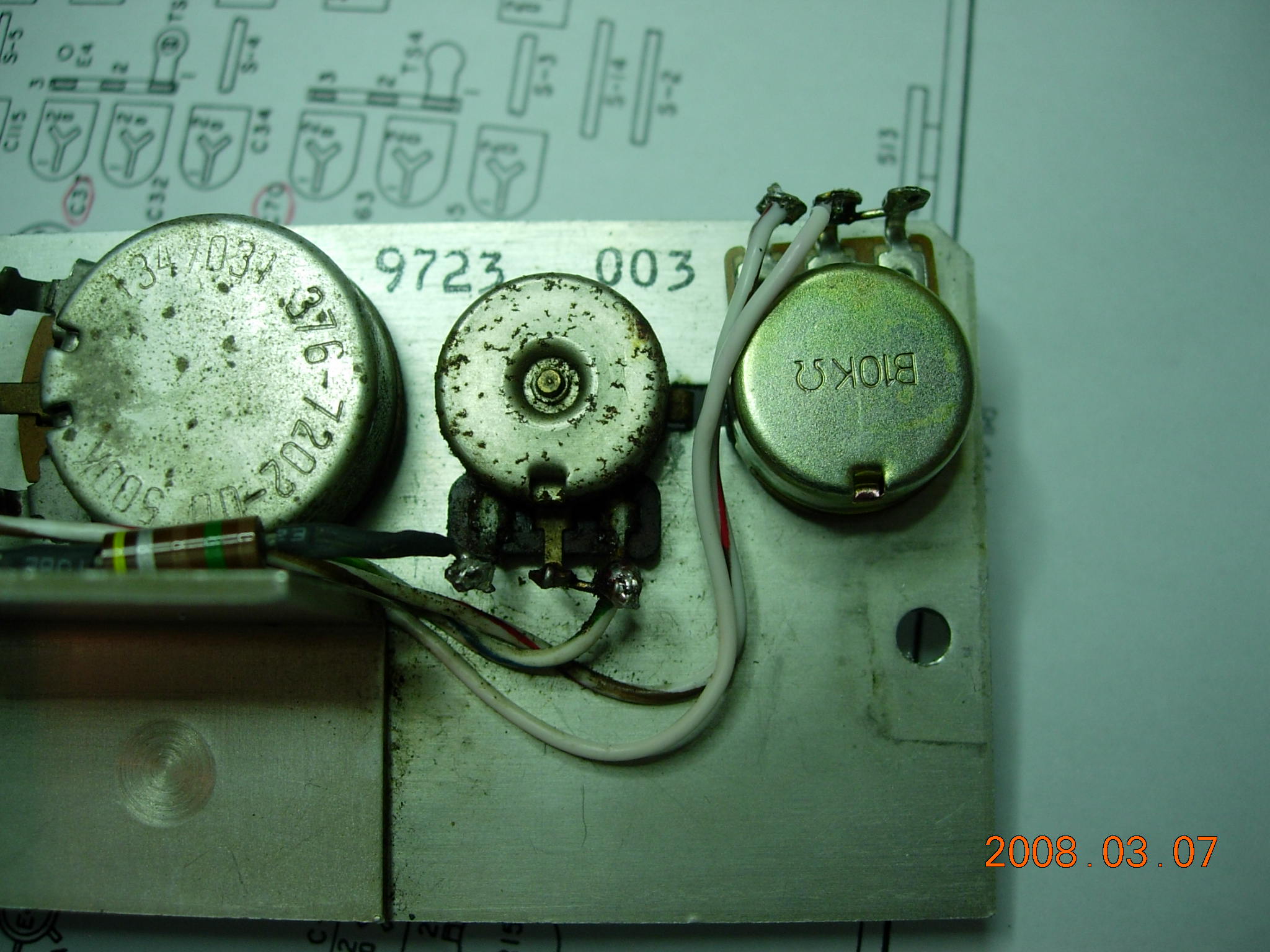

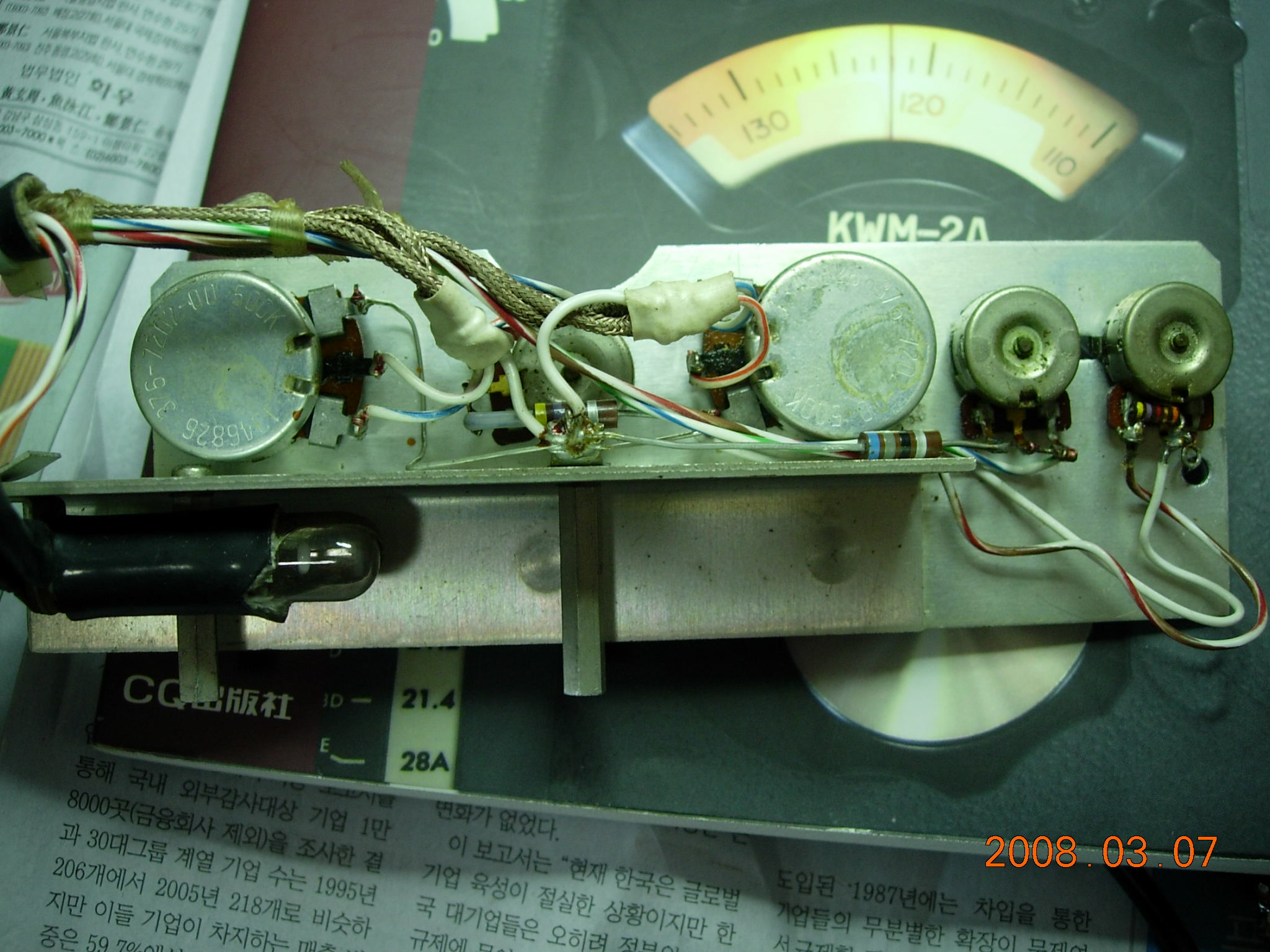

<P><SPAN style="COLOR: #000000">GE!</SPAN><BR><BR><SPAN style="COLOR: #000000">첫번째 그림을 보면 우리가 잘아는 <SPAN style="COLOR: #ff0000">중간주파증폭단(IFA) 중 1st IFA와 2nd IFA의 일부입니다</SPAN>.</SPAN><BR><SPAN style="COLOR: #000000">여기서 이야기하고자 하는것은 다름아닌 앞에서 언급했던 썩은 볼륨들 중 수신부이득을 조정하는 </SPAN><BR><SPAN style="COLOR: #000000"><SPAN style="COLOR: #0900ff">R132 1k옴짜리 반고정 저항입니다</SPAN>. </SPAN><BR><BR><SPAN style="COLOR: #000000">가운데 사진은 요즘 제가 손대고있는 Unit의 모습인데 10k옴짜리 볼륨을 사용하여 매우 좋은 결과를</SPAN><BR><SPAN style="COLOR: #000000">얻고있습니다. 이것을 달아서 이득이 올라간다는 뜻이 아니라 이 증폭단의 이득을 조정하는 폭이 </SPAN><BR><SPAN style="COLOR: #000000">넓어졌다는 의미입니다. </SPAN><BR><BR><SPAN style="COLOR: #000000">헌데 KWM-2에 관해 좀 공부한 사람은 왜 나중에 나온 Late Version에서는 이 볼륨이 1k옴에서</SPAN><BR><SPAN style="COLOR: #000000">2.5k옴으로 변경되었는데 어찌 10k옴이냐???.는 의문을 품을수 있습니다.</SPAN><BR><BR><SPAN style="COLOR: #000000">그렇지요, 맨 밑 사진은 제소유 KWM-2A인데 맨우측 볼륨을 보면 5k옴에 4.7k저항을 병렬로 연결하여 </SPAN><BR><SPAN style="COLOR: #000000">약 2.5k옴으로 사용하고 있습니다.</SPAN><BR><SPAN style="COLOR: #000000">하지만 이것이 Bible일 수 는 없습니다. 우리는 무전기회사에서 왜 저항치를 변경했는지 그 이유를 </SPAN><BR><SPAN style="COLOR: #000000">알 면 내 무전기를 더 좋은 상태로 개선할 수 있습니다. </SPAN><BR><BR><SPAN style="COLOR: #000000">한편 옆의 ALC조정용에는 앞 글에서 처럼 220옴이 아니라 68옴이 붙어있군요....이 무전기에서는 </SPAN><BR><SPAN style="COLOR: #000000">이 값으로 ALC조정이 잘되니 굳이 회로를 따라 변경할 필요가 없습니다. Leave it as is...</SPAN><BR><BR><SPAN style="COLOR: #000000">본론으로, 기기마다 이득은 약간씩 차이가 나는데 요즘 손보는 unit에서는 약 4k옴 전후에서 가장 </SPAN><BR><SPAN style="COLOR: #000000">알맞는 S/N 비 point가 나오더군요. 이런 연유로 10k옴을 선택했습니다.</SPAN><BR><BR><SPAN style="COLOR: #000000">그리고 한가지 더 말씀드리면 <SPAN style="COLOR: #0900ff">2nd IFA인 V3B 6AZ8의 캐소드에 C262 0.01 세라믹콘덴서가 붙어있는 </SPAN></SPAN><BR><SPAN style="COLOR: #0900ff">무전기는 제거하시기 바랍니다. 이것을 제거하므로서 지나친 이득을 줄일 수 있습니다.</SPAN><BR><BR><SPAN style="COLOR: #000000">여담입니다만, 요즘 손보는 unit의 아쉬운 점은 녹이나tj 볼품없는 흉한 진공관소켓이나 볼륨들이지만 </SPAN><BR><BR><SPAN style="COLOR: #000000">더 큰 장점은 28MHz에서도 넘치는 송신출력과 매우 부드러운 수신음입니다. </SPAN><BR><BR><SPAN style="COLOR: #000000">벌써 주말입니다.</SPAN><BR><SPAN style="COLOR: #000000">가족과 즐거운 시간을 함께하시길....</SPAN><BR><SPAN style="COLOR: #000000">73 </SPAN><BR></P>
<P> </P>
<P> </P>
<!-- -->
첫댓글언젠가 GN OM이 올린 글에 자신의 M2의 S-Meter가 너무짜서 R76/ 47K 저항을 39K로 교체하고 R147 /68K저항도 33K 저항으로 교체해서 해결했다는 글을 읽은적이 있습니다. 이 과정에서 RF Gain VR을 반시계방향으로 돌렸을 때 +60DB까지 올라가지 않는 문제까지 해결된다면 저도 당장 한번 시도해 보겠는데 그에 대한 해답은 없으니 왕OM께서 글을 올린 죄로 외국 어느 site에서라도 저와 동일한 문제로 속을 앓고있는 분의 해결 기사가 있는지 검색해 봐 주십시오.
옛날 카본저항이라도 입맛대로 구할 수 있다면 요리조리 바꿔보겠는데 한눈에 확 드러나는 요즘 저항으로 교체하려니 선떳 손이 잘안갑니다.hi
첫댓글 언젠가 GN OM이 올린 글에 자신의 M2의 S-Meter가 너무짜서 R76/ 47K 저항을 39K로 교체하고
R147 /68K저항도 33K 저항으로 교체해서 해결했다는 글을 읽은적이 있습니다.
이 과정에서 RF Gain VR을 반시계방향으로 돌렸을 때 +60DB까지 올라가지 않는 문제까지 해결된다면
저도 당장 한번 시도해 보겠는데 그에 대한 해답은 없으니 왕OM께서 글을 올린 죄로 외국 어느 site에서라도
저와 동일한 문제로 속을 앓고있는 분의 해결 기사가 있는지 검색해 봐 주십시오.
옛날 카본저항이라도 입맛대로 구할 수 있다면 요리조리 바꿔보겠는데 한눈에 확 드러나는 요즘 저항으로
교체하려니 선떳 손이 잘안갑니다.hi
