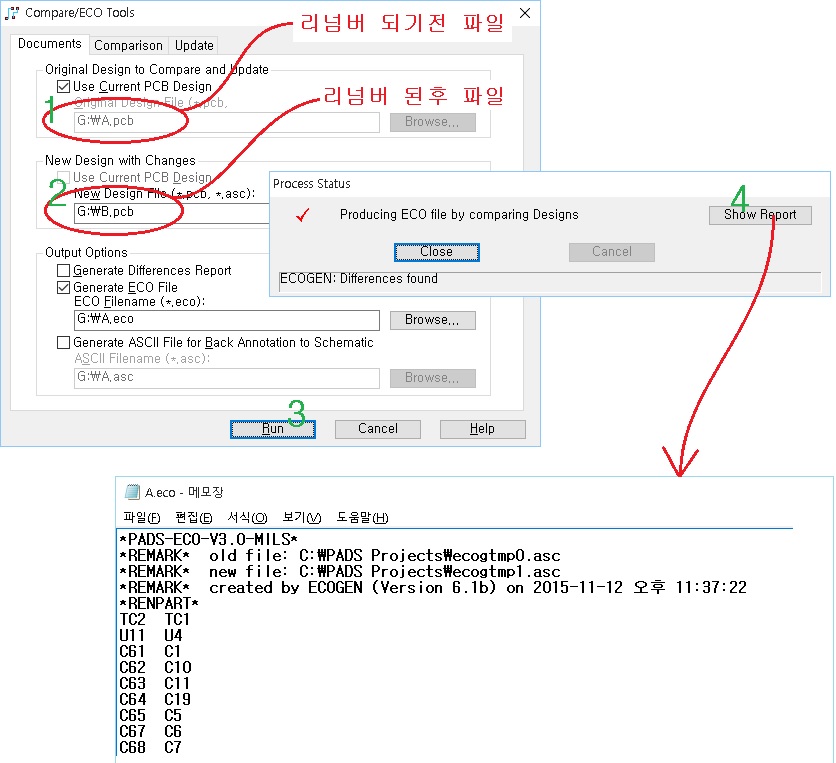

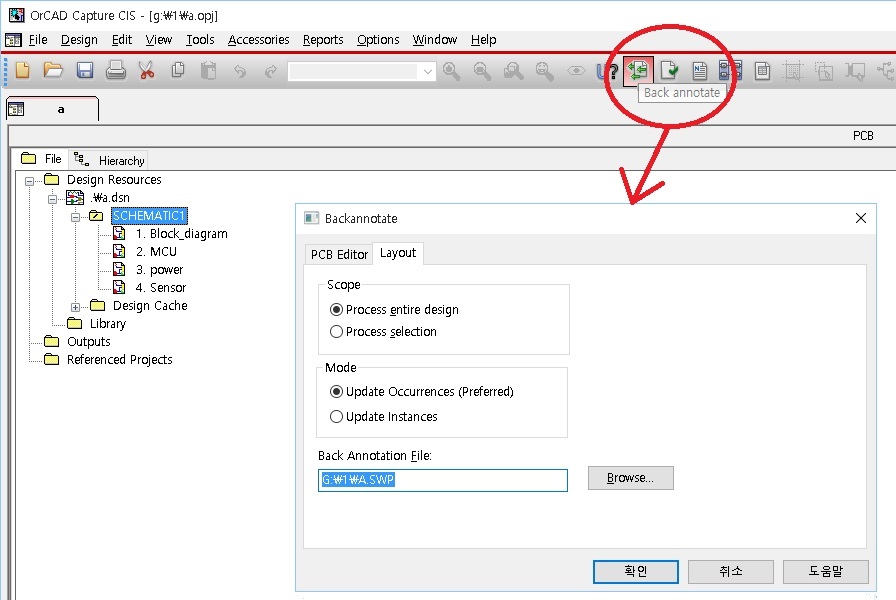

<p>PCB에서 부품을 리넘버 후에 리넘버한 부품을 ORCAD에 적용한다.<br></p><p><br></p><p>PCB원본 파일(A.PCB)을 저장한다. <br></p><p>PCB 카피본 파일(B.PCB)을 만든다.</p><p><br></p><p>B.PCB를 리넘버 하자.<br></p><p><b><span style="color: rgb(153, 0, 133);">ECO </span></b>에서 <b><span style="color: rgb(153, 0, 133);">Auto Renu</span><span style="color: rgb(153, 0, 133);"><span style="color: rgb(153, 0, 133);">mbe</span></span><span style="color: rgb(153, 0, 133);">r</span></b>를 실행하여 리넘버 한다.<br></p><p><br></p><p>그리고<br></p><p>이 두개의 PCB를 ECO 비교한다.</p><p><b><span style="color: rgb(153, 0, 133);">Tools</span> </b>-> <b><span style="color: rgb(153, 0, 133);">Compare/ECO</span><span style="color: rgb(153, 0, 133);">...</span></b><span style="color: rgb(153, 0, 133);"> </span>를 선택<br></p><p><img src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fpcbartwork.co.kr%2Ffiles%2Fgrim%2Fhwimage%2FECO_RENUMBER.jpg" border="0" height="508" width="518"></p><p><br></p><p>A.eco에서 *RENPART* 부분을 아래처럼 수정하여 A.SWP로 저장하자.</p><p>아래에서 점선과 점선 사이에 있는 양식<br></p><p><br></p><p>.SWP 화일 양식 - 가운데 부분(빨간색)만 변경하라.<br></p><p>---------------------------<br></p><p><b><span style="color: rgb(0, 51, 153);">.Section2 GateAndPinSwap</span><br><br><span style="color: rgb(241, 95, 95);">ChangeRef TC2 TC1</span><br><span style="color: rgb(241, 95, 95);">ChangeRef U11 U4</span><br><span style="color: rgb(241, 95, 95);">ChangeRef C61 C1</span><br><span style="color: rgb(241, 95, 95);">ChangeRef C62 C10</span><br><span style="color: rgb(241, 95, 95);">ChangeRef C63 C11</span></b></p><p><b><span style="color: rgb(241, 95, 95);">...</span><br><br><span style="color: rgb(0, 51, 153);">.End</span></b></p><p>-------------------------------</p><p><br></p><p>Orcad에서 <b><span style="color: rgb(153, 0, 133);">Back annotate</span></b>를 선택하여 <b><span style="color: rgb(153, 0, 133);">A.swp</span></b>를 불러온다.<br></p><p><br></p><p><img src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fpcbartwork.co.kr%2Ffiles%2Fgrim%2Fhwimage%2FOrcad_backannotate.jpg" border="0" height="458" width="610"></p><p><br></p><p>끝....<br></p><p><br></p><br><p><br></p><p><br></p><p><br></p>
<!-- -->
]]>
카페 게시글
중급자 팁
PADS 부품 리넘버 후 그를 ORCAD에 적용하기
