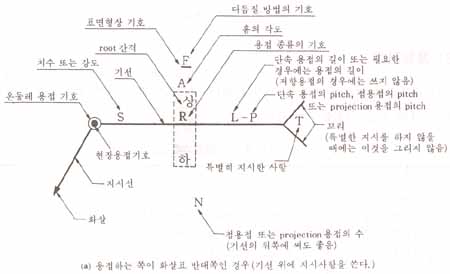

<!-- text starts here -->Figure 3-48.?Elements of a welding symbol. Figure 3-49.?Dimensions applied to weld symbols. 3-29

The structure of the welding symbol

Weld symbolstructure
The horizontal line--called the reference line--is the anchor to which all the other welding symbols are tied. The instructions for making the weld are strung along the reference line. An arrow connects the reference line to the joint that is to be welded. In the example above, the arrow is shown growing out of the right end of the reference line and heading down and to the right, but many other combinations are allowed.
Arrowexamples
Quite often, there are two sides to the joint to which the arrow points, and therefore two potential places for a weld. For example, when two steel plates are joined together into a T shape, welding may be done on either side of the stem of the T.
T joint
The weld symbol distinguishes between the two sides of a joint by using the arrow and the spaces above and below the reference line. The side of the joint to which the arrow points is known (rather prosaically) as the arrow side, and its weld is made according to the instructions given below the reference line. The other side of the joint is known (even more prosaically) as the other side, and its weld is made according to the instructions given above the reference line. The below=arrow and above=other rules apply regardless of the arrow's direction.
The flag growing out of the junction of the reference line and the arrow is present if the weld is to be made in the field during erection of the structure. A weld symbol without a flag indicates that the weld is to be made in the shop. In older drawings, a field weld may be denoted by a filled black circle at the junction between the arrow and the reference line.
The open circle at the arrow/reference line junction is present if the weld is to go all around the joint, as in the example below.
The tail of the weld symbol is the place for supplementary information on the weld. It may contain a reference to the welding process, the electrode, a detail drawing, any information that aids in the making of the weld that does not have its own special place on the symbol.

Types of welds and their symbols

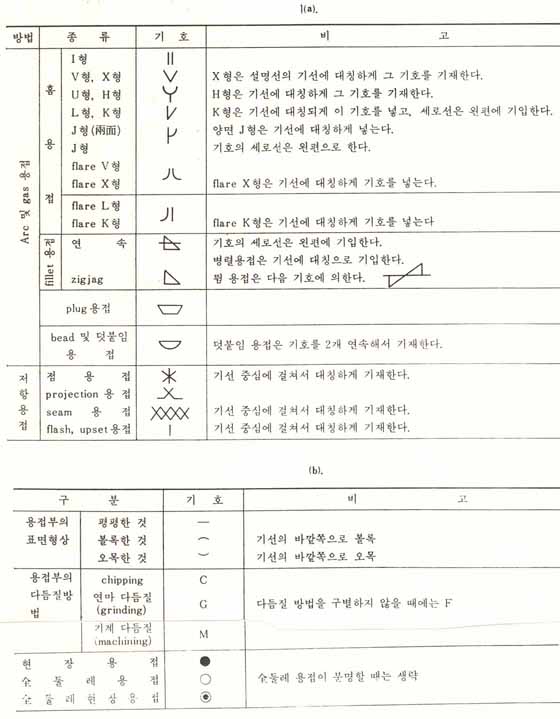

Each type of weld has its own basic symbol, which is typically placed near the center of the reference line (and above or below it, depending on which side of the joint it's on). The symbol is a small drawing that can usually be interpreted as a simplified cross-section of the weld. In the descriptions below, the symbol is shown in both its arrow-side and other-side positions.
덧글 쓰기 | 엮인글 쓰기 이 포스트를..
더보기" name=source_sumtext> <TEXTAREA style="DISPLAY: none" name=attach></TEXTAREA> <TEXTAREA style="DISPLAY: none" name=source_title>ss7893님의 블로그 </TEXTAREA> <TEXTAREA style="DISPLAY: none" name=title>[펌] 2005-12-06(용접구조설계 2-1장) </TEXTAREA> <TEXTAREA style="DISPLAY: none" name=source_contents></TEXTAREA> <TEXTAREA style="DISPLAY: none" name=attach></TEXTAREA> <TEXTAREA style="DISPLAY: none" name=source_title>ss7893님의 블로그 </TEXTAREA> <TEXTAREA style="DISPLAY: none" name=title>[펌] 2005-12-06(용접구조설계 2-1장) </TEXTAREA> <TEXTAREA style="DISPLAY: none" name=source_contents></TEXTAREA>
[펌] 2005-12-06(용접구조설계 2-1장) | 용접 2005/12/14 17:55
http://blog.naver.com/thankx7/140020273360
출처 블로그 > ss7893님의 블로그
원본 http://blog.naver.com/ss7893/20118142
용접기호 및 이음
1. 용접 이음부 형상과 용접기호
용접표준에 관해 준비할 결정 사항들은 설계나 프로젝트 엔지니어의 책임의 일부이다. 그리고 이음부 설계나 선택도 역시 그러하다. 그러나 여전히 정확한 해석, 그리고 이러한 여러 개의 이음부를 준비하는 것은 제조담당자의 책임이다. 용접 이음부 용어에 대한 지식은 일상적인 일에 대한 의사소통에 있어서 필수적이다. 적절한 용어의 사용은 용접 개개인이 다른 관계자들과 협의 또는 의견교환 함으로써 제조 공정 발생한 다양한 취부 용접문제를 고치는데 훨씬 쉽게 만든다. 용접 이음부 용어와 보조 용접기호 자료와 치수 사이에는 밀접한 관계가 있다. 용접 검사자에게 있어서 의사소통을 위한 이러한 다양한 면을 숙지하는 것이 필수적이다.
용접 이음부

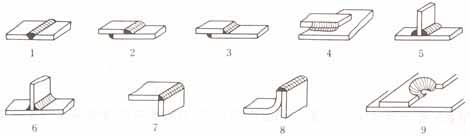

용접금속제조에 사용하는 기본적인 다섯 가지 이음이 있다. 맞대기(butt), 코너(corner), (tee), 겹침(lap), 그리고 모서리(edge)이음이다. 그림 설명한 것처럼 일정한 용접과 용접기호가 다섯 가지 기본이음설계에 적용된다. 많은 다른 형태의 용접이 이음부 형태에 따라 각각에 적용될 있고, 이음부 형태 부근에 그려진다. 이음설계는 형상, 치수, 그리고 이음형태를 식별한다. (설계상 이음의 강도가 가장 큰것은 맞대기이음)
용접종류
ANSI/AWS A2.4 의하면 9가지의 용접이 있다.
1. 홈용접 (GROOVE WELDS)-모재의 재료절감이 가장 우수하다.
2. 필렛용접 (FILLET WELDS)
3. 플러그 또는 슬롯 (PLUG OR SLOT WELDS)
4. 스터드 (STUD WELDS)
5. 스폿 (SPOT OR PROJECTION WELDS)
6. 시임 (SEAM WELDS)
7. 이면 또는 받침 (BACK OR BACKING WELDS)
8. 덧살올림 (SURFACING WELDS)
9. 프랜지 (FLANGE WELDS)
이와 같이 여러 가지 종류의 용접이음에 대하여 적합한 용접종류는 다양하며, 용접설계자는 자기의 요구에 적합한 용접종류를 선택함에 있어 아래사항을 고려해야 한다.
*용접이음부위에 대한 접근성
*사용하는 용접방법
*구조설계의 적합성
*용접시공비용
용접이음의 종류와 홈의 형상에 의한 분류을 명확히 해야 한다.
문제 예) 이음의 종류에 들지 않는것은 -모서리,변두리,+형,K형
예) 홈형상의 분류에 속하지 않는것은-T형,J형,V형,K형

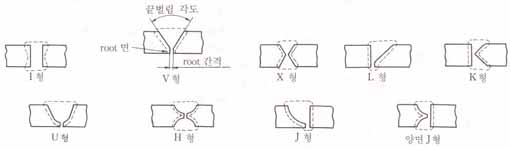

홈용접 (GROOVE WELDS)---8종류
1. 직각 홈용접 (SQURE)
2. SCARF (경납 땜에서만 사용)
3. V- 홈용접 (V-GROOVE)
4. 경사형 홈용접 (BEVEL GROOVE)
5. U- 홈용접 (U-GROOVE)-주로 두께운 모재의 용접에 적용한다
6. J- 홈용접 (J-GROOVE)
7. 플래어 V 홈용접 (FLARE V-GROOVE)
8. 플래어 경사형 홈용접 (FLARE -BEVEL-GROOVE)
그림8 같이 홈용접은 면에서만 시공하는 경우도 있고 그림9 같이 양쪽 면에서 시공하는 경우도 있으며 단면 홈용접 또는 양면 용접이라 한다. 직각 홈용접은 별도의 용접 개선면을 가공하지 않아도 되기 때문에 경제적인 면이 있으나 두께의 제한이 있다 (SMAW-6.4MM, FACW-9.5MM). 이보다 두꺼운 강재의 용접에는 최소한의 용접량과 개선 가공비를 감안하며, 용접이음의 강도를 감안하여, 적정한 개선 형태와 개선각도 루트간격을 선정, J-, U- 개선은 용접두께가 두꺼운 경우에는, 용접비용의 절감이 기계가공비를 상쇄할 사용. 경사형(BEVEL) J- 용접은 V-, U- 용접보다 용접시공이 어렵고, 또한 용접결함이 많이 발생한다. 플래어 V- 플래어 경사형(BEVEL) 용접은 플랜지 가공된 형강 또는 원형강을 용접할 사용한다.
표준홈의 개선에서 I형은 6mm이하에 적용하고 V형은 6~20mm,K형은 12mm정도로 분류한다.
K형은 두께운판(중판)의 용접에 유리하고 root간격은 넓고 root face는 작게하는것이 용입에 좋고 홈의 크기는 비대칭이 많이 사용된다-완전용입이 용의하다.
(두께운판의 용접홈의 형상 X->U(중판)->H)
V형은 모재의 두께가 20mm미만인 경우 사용하고 그이상일시는 K형등 순으로 선정해야 한다.
필렛용접
필렛용접은 별도의 개선면 가공을 요구하지 않기 때문에 매우 경제적이며 경제성 때문에 많이 사용 필요 용접 시공 전에 용접면의 청소는 요구될 있다. 필렛용접은 겹치기 이음(LAP JOINT) T- 이음, 모서리 이음에 사용되며 용접과 조합으로 사용하기도 . 필렛용접은 연속용접, 단속용접, 병렬용접, 지그재그 용접, 단면용접, 양면용접, 단층용접, 다층용접 등의 용접 방법이 많다. 필렛용접의 leg는 판두께의 70%정도로 설계하는것이 바람직하다.
플러그 또는 슬롯용접 (PLUG AND SLOT WELDS)
포개진 강재를 접합하는 용접방법으로는 플러그용접 또는 슬롯용접이 사용된다.
플러그용접은 강재 한쪽에 원형 구멍을 뚫고 다른 강재에 밀착시킨 상태에서 원형 구멍을 용접으로 채우는 방법으로 개의 강재를 접합 시키는 방법이고, 슬롯용접은 원형 구멍 대신 형태의 구멍을 가공하여 개의 강재를 용접하는 방법이다. 이때 강재의 두께에 따라 강재 두께 100% 용접할 필요는 없다. 그림16(D) 플러그용접이 아니고 필렛용접이다.
스터드용접
구조물 강재 표면에 스터드 볼트 등을 용접할 많이 사용한다. 아크, 저항, 마찰 등의 방법으로 용접하며, 용접 차폐가스를 일반적으로 사용하지 않는다. 스터드의 재료로는 저탄소강, SUS, 알루미늄 등이다.
스폿용접
접촉면을 갖는 겹쳐진 2개의 얇은 철판을 접착 시키는 용접방법으로서, 용접을 접촉면 사이 또는 면에서 실시할 있다. 용접은 일반적으로 저항용접을 사용하나, 아크용접을 사용하여 한쪽 면에서 외부강판을 용융 시키면서 아래에 있는 강재와 함께 용접하는 방법으로 매우 효율적이다. 프로젝션 용접은 저항용접으로서 프로젝션에 의해 미리 정해진 위치에서 행해지는 용접이다.
시임용접
겹쳐진 강재간에 연속적으로 시행되는 용접으로서 용접접합은 접촉면 또는 외부강재로부터 시공 있다. 시임 용접은 아크 용접 또는 저항용접방법으로 시공될 있다.
이면 받침용접
용접부 뒷면에 시행되는 용접이며 이면용접은 앞면용접을 완료한 후에 루트부위를 용접하는 것이며 받침용접은 앞면용접 전에 루트부위를 용접하는 것이다.
덧살올림용접
강재의 표면에 덧살을 용접으로 올리는 방법임. 강재의 내식성 또는 내마모성을 보강하기 위해 사용.
4가지 목적
1. 육성용접 (BUILDUP) ? 부품의 기하학적인 규격을 달성하기 위해 제품 또는 부품의 표면에 용착 금속을 용접하는 .
2. 버터링 용접 (BUTTERING) ? 후속 용접을 위해 후속 용접금속과 접합력이 좋은 용착 금속을 사용 강재의 표면에 시공하는 용접 법으로서 주로 용접성이 나쁜 이종 금속의 강재에 사용된다.
3. 클래딩용접 (CLADDING) - 강재의 내식성 또는 내열성을 증진시키기 위해 강재의 표면에 시공하는 용접
4. 표면경화용접 (HARDFACING) - 강재의 내마모성을 증진시키기 위해 건설기계, 부품의 표면에 시공 하는 용접
프랜지형 용접 (FLANGE WELDS)
얇은 강판으로 만들어진 경량 구조물 또는 부품을 제작할 사용되는 용접으로서 또는 2개의 프랜지를 접합 용접한다. 이때 용접기호는 프랜지형 용접을 표기하지만 어떤 특정 용접종류를 지정하는 것은 아니다.
모서리용접은(EDGE WELD) 프랜지 맞대기 이음, 또는 프랜지 모서리이음에서 연결되는 2개의 프랜지 모서리 강판이 두께 전체가 용융되어 용접 되는 용접을 의미
완성된 용접부
용접부위 명칭
1. 용접표면 (WELD FACE)
2. 용접토우 (WELD TOE)
3. 용접루트 (WELD ROOT)
4. 루트표면 (ROOT SURFACE)
5. 용접덧살 (FACE REINFORCEMENT)
6. 루트덧살 (ROOT REINFORCEMENT)
용접표면은 용접이 이행된 쪽으로 노출된 용접부위를 뜻한다. 용접 토우는 용접 모재와 용접표면이 만나는 부위, 용접루트는 용접표면과 대칭되는 용어로서 루트표면이 모재와 만나는 부위 루트표면은 용접표면 반대쪽에 노출된 용접부 표면을 말하며, 2개의 용접루트 사이에 있는 루트용접부위 표면을 말한다.
용접덧살은 용접을 시공한 쪽으로 모재보다 튀어나온 용접부위의 높이WELD REINFORCEMENT, WELD CROWN, CAP등으로 불리기도 한다. 루트덧살은 루트표면이 모재보다 튀어나온 용접루트의 높이를 말한다.
용접을 한쪽 면에서만 시공할 사용된다. 양쪽 면에서 용접을 시공한 경우에는 루트덧살은 사용되지 않고 양쪽 면에 각각의 용접덧살 높이가 적용된다.
필렛용접에서도 동일한 용접용어가 사용된다. 필렛용접이 사용되며 이는 용접루트에서 용접토우까지의 부위를 말하며 필렛용접의 규격은 각장 길이를 사용한다. 오목 깊이, 볼록 높이, 두께가 사용되며 이는 필렛용접의 토우를 연결하는 직선과 필렛용접 표면과의 거리, 루트와 토우를 연장하는 또는 용접표면과의 최단거리 작은 거리를 뜻한다.
이음형식에 따른 종류:
맞대기 이음부의 형상에 따른 종류:

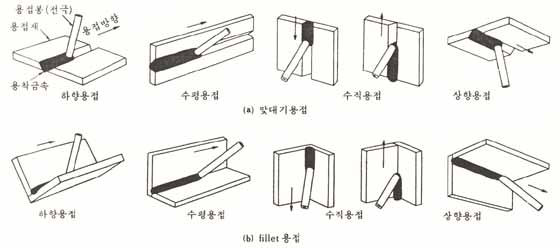

용접자세에 따른 종류:
보충
용접기호

예제
예제
기타 자세한 내용은 KS B 0052을 기준으로 볼것(Copy本)
기타 자료는 Study시 설명
1.대표적 용접이음.
2.맞대기 이음의 세부명칭
3.필렛이음의 세부명칭
4.용접홈 설계의 요점과 이음의 선택.
요점정리
1.이음설계의 안전율-정하중 3, 단진하중 5,교번하중 8,충격하중 12
2.모재두께에 따른 홈의 형태 : I(6mm)->V(12~20)->X(20~40)->U(40~50)->H(50이상)
3.용접이음의 형태분류 : 맞대기(butt), 코너(corner), (tee), 겹침(lap), 그리고 모서리(edge)
4.홈의 형태에 따른 분류 : K,V,H,U,X...그러나 T형은 이음의 분류임으로 주의.
5.변형이 가장 큰 홈의 형태는 V형.
6.완전용입이 유용한 이음의 형태는 X형
7.가장 두께운 모재에 적용이 가능한 홈의 형태는 H
8.이음 설계시 주의 사항 - 용접선이 교차하도록 설계하지 말것
- 맞대기이음의 용접이 쉽도록 설계
- 용접의 position이 쉬운방향으로 설계
9.용접이음의 강도 및 효율이 가장 좋은것은 맞대기 이음이다.
10.용접접합면의 경사(개선)을 시공하는 이유: 용접결합부의 용착면적을 넓히기 위함(강도)
11.용접부의 여성고가 있는 경우 이음의 효율은 80~90%이나 여성고가 없이 평탄한 경우
이음의 효율은 100%이다.
12.완전용입 용접을 위하여 Root opening은 클수록 좋으나 너무 크면 crack의 위험이 커진다,
따라서 제한을 두는데 통상 용접봉의 직경에 비례한다.
13.용접봉 직경구하는 공식 D=T/2+1 (Root open의 최대치임)
14.단속용접의 설계규정: 용접길이-각장의 4배(단 최소25mm이상),용접간 간격-두께의 30배(최소
300mm이상) 특수한 경우 두께의 10배까지 허용한다.
15.필렛의 겹침용접의 종류 : joggle,double,single
16.겹침부의 넓이 산정 : 모재의 두께12t이하 -(2h+10)~4h / 16t-(2h+15)~4h
17.이음강도의 실제 목두께 표기(그림구분)
18.sopt,seam,projected,stud(저항용접)의 설명-원리와 용접의 방법설명
19.Plug & slot용접의 설명-원리와 용접의 방법설명
20.Gas용접의 이음형태 : 모재의 두께가 1.6mm이하-I형, 3.2t-V형.
21.Butt이음의 Chamfer설계-1:5기울기 유지
22.용접봉의 각은 진행각과 작업각으로 구분하고 진행각은 진행방향의 좌,우기울기이며 작업각은
진행방향의 앞,뒤기울기임.
23.Butt seam의 여성고는 판두께가 4mm이하-1mm/13mm이상-2mm/25mm이하-3mm/
25mm이상-4b(bead의 넓이)/25 이며 최대6mm을 초과하지 못함.
24.필렛의 최대여성고는 4mm, 필렛의 각장의 45도 대칭이며 최대 설계값+5mm을 초과치 못함.
25.T형의 필렛이음부의 각장은 5mm을 초과하지 못함.
덧글 쓰기 | 엮인글 쓰기 이 포스트를..
<TEXTAREA style="DISPLAY: none" name=attach></TEXTAREA> <TEXTAREA style="DISPLAY: none" name=source_title>한잡부 O-samari_Han </TEXTAREA> <TEXTAREA style="DISPLAY: none" name=title>[펌] 용접의 개념 및 분류 </TEXTAREA> <TEXTAREA style="DISPLAY: none" name=source_contents></TEXTAREA> <TEXTAREA style="DISPLAY: none" name=attach></TEXTAREA> <TEXTAREA style="DISPLAY: none" name=source_title>한잡부 O-samari_Han </TEXTAREA> <TEXTAREA style="DISPLAY: none" name=title>[펌] 용접의 개념 및 분류 </TEXTAREA> <TEXTAREA style="DISPLAY: none" name=source_contents></TEXTAREA>
[펌] 용접의 개념 및 분류 | 용접 2005/01/11 13:56
http://blog.naver.com/thankx7/140009341027
출처 블로그 > 한잡부 O-samari_Han
원본 http://blog.naver.com/hanjabbu/60000711111
용접의 개념 및 분류
1.1. 용접의 개념
금속과 금속을 충분히 접근시키면 이들 사이에는 뉴튼의 만유인력에 따라 금속 원자간에 인력이 작용하여 서로 결합하게 된다. 이 결합을 이루려면 원자들을 10nm정도 접근시켜야 하는데 이와 같은 일은 평상시에는 일어나지 않는다. 그 이유는 보통조건에서는 금속표면에 산화막이 존 재하여 원자간 결합이 안되며, 또한 원자간의 인력이 작용할 만큼 가까이 할 수가 없기 때문이다. 즉 금속표면이 평활하게 보여도 확대해보면 올록볼록하고 공기와 접촉한 면은 산화막으로 덮여있 기 때문이다. 이런 방해작용을 줄이고 접근시켜 두 금속을 접합시키는 과정을 넓은 의미의 용접 (Welding)이라고 할 수 있다(강인찬, 1995 ; 박종우, 1997)
따라서 일반적으로 용접이란 접합하고자 하는 두 개 이상의 물체(주로 금속)의 접합부분에 존재하는 방해물질을 제거하여 결합시키는 과정이라고 할 수 있는데 주로 열로 두 금속을 용융시 켜 이 작업을 수행하게 된다.
금속을 접합하는 방법은 크게 두가지로 기계적 접합과 금속학적 접합법으로 분류한다. 기계 적 접합이란 접합면에 국부적인 소성변형(塑成變形)을 주는 것으로 볼트이음, 리벳이음, 가열끼우 기 등이 있으며, 금속학적 방법(또는 야금학적 방법)이란 접합면에 열같은 에너지를 가하여 국부 적으로 熔融(용융)시키던지 또는 금속원자의 열확산을 촉진시키는 방법으로 용접은 대부분 이 방 법에 속한다.
용접작업에 필요한 구성요소는 용접의 종류에 다소 차이는 있으나 ① 용접대상이 되는 재료 (모재), ② 열원(가열열원으로 가스열이나 전기에너지를 사용가 주로 사용되고 화학반응열, 기계 에너지, 전자파에너지 사용) ③ 용가재(융합에 필요한 용접봉이나 납 등) ④용접기와 용접기구(용 접용 케이블, 호울더, 토우치, 기타 공구 등) 등이 필요하다.
절단도 같은 원리가 적용될뿐 아니라 산업보건측면으로도 같은 건강유해요소가 존재하므로 같이 취급한다.
1.2. 용접의 분류
용접을 분류하는 방법은 여러 가지가 있는 데 용접시의 금속이 고체상이냐, 액상이냐, 또는 가압여부에 따라서 융접(融接; fusion welding), 압접(壓接) 및 납땜(soldering, brazing)으로분류하 는 방법이 있다.
융접(融接, fusion welding)은 접합하려는 두 금속재료 즉 모재(母材; base metal)의 접합부를 가열하여 용융 또는 반용융상태로 하여 모재만으로 또는 모재와 용가재(溶加材; filler metal)를 융 합하여 접합하는 방법이다.
압접(壓接, pressure welding)은 이음부를 가열하여 큰 소성변성을 주어 접합하는 방법으로 접합부분을 적당한 온도로 가열하거나 또는 냉간상태에서 압력을 주어 접합시키는 방법이다. 납접(brazing and soldering)은 모재을 용융하지 않고 모재보다도 용융점이 낮은 금속(납의 일종)을 용융시켜 접합하는 방법으로 접합면 사이에 표면장력의 흡인력이 작용되어 접합되며, 땜 납이 용융점이 450 ℃이하일때를 연납(soft solder)이라 하고 450 ℃이상일때를 경납(hard solder) 이라 한다(강인찬, 1995, 엄기원, 1996)
절단법에는 가스절단법과 아크 절단법이 있는데, 가스절단은 산소와 금속과의 반응열을 이용 하는 방법이고 아크 절단은 아크열을 이용하는 방법이다.

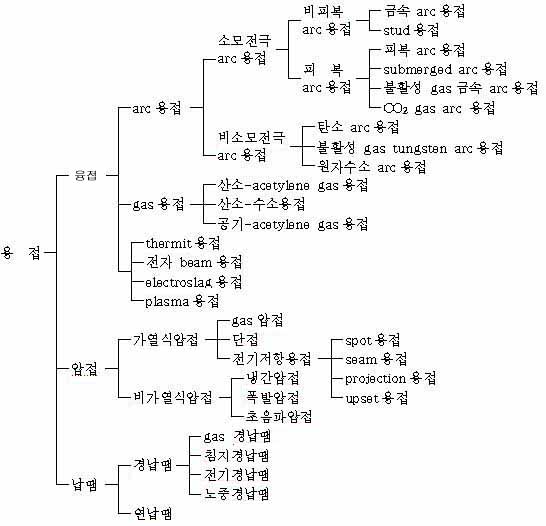

<표 1-1> 용접의 종류

(1)융접
a.아크용접
비소모전극
비피복아크용접
탄소아크용접
피복아크용접
①원자 수소용접
②불활성가스 텅스텐용접(TIG)
소모전극
비피복아크용접
①금속아크용접
②스터드용접
피복아크용접
①피복 금속아크용접
②잠호용접
③불활성가스 아크용접(MIG)
④탄산가스 아크용접
b.가스용접
①산소 수소 용접
②산소 아세틸렌 용접
③공기 아세틸렌 용접
c.테르밋용접
①용융테르밋 용접
②가압테르밋 용접
d.일렉트로슬랙용접
e.일렉트로가스용접
f.전자빔 용접
g.플라즈마 용접
h.레이저빔 용접
i.전착 용접
j.저온 용접
(2)압접
가열식
압접
가스 압접
유도가열 압접
단접
해머 용접
다이 용접
로울러 용접
전기저항용접
겹치기
①점(spot) 용접
②심(seam) 용접
③프로젝션 용접
맞대기
①업셋 용접
②플래시 버트 용접
③퍼어커션 용접
비가열식
① 확산 용접
②초음파 용접
③마찰 용접
④폭발 용접
⑤냉간 용접
(3)납땜
연납/경납
①가스토치납땜
②노내납때
③유도납땜
④저항납땜
⑤침지납땜
⑥진공납땜
1.3. Arc Welding(AW, 아크용접)
아크 용접이란 전극과 모재의 표면사이에 발생하는 전기적 아크와 열에 의해 두 금속이 접합(coalescence)하는 과정이다. 아크 용접을 이해하기 위해 아크의 개념에 대해 알아보자.
아크란 용접봉과 모재사이에 전압을 걸고 용접봉 끝부분을 모재에 살짝 접촉시켰다가 떼는 순간에 불꽃 방전에 의해 원호(arc) 모양의 청백색의 강한 빛을 내는 부분을 말한다. 아크의 중심부에 있는 지름이 작고 백색에 가까운 아주 밝은 부분을 아크중심이라 하며 이부분의 길이를 아크길이(arc length)라 하며, 이 중심부위를 둘러싼 담홍색부분을 아크기둥(arc column)이라 하고 그 외부를 둘러싼 불꽃을 아크불꽃이라 한다.
이 아크를 통하여 강한 전류(약 10∼500 A)가 흐르며 이 강한 전류가 금속증기나 그 주위의 각종 기체분자를 해리하여 양이온과 전자로 해리시켜 양이온은 음극으로 전자는 양극으로 끌려가게 된다. 이 아크의 전류는 강한 열(5000℃)을 발생시키고 이 열에 의해 용접봉은 녹아서 금속증기 또는 용적(熔滴, globule)이 되며, 동시에 모재도 녹아서 용융지(熔融池, molten weld pool)를 형성한다. 용접봉의 금속증기 또는 용적이 용융지에 흡착외어 모재의 일부와 융합하여 용접금속(熔接金屬, welding metal)을 형성한다.
따라서 아크용접에서는 모재와 용접봉이 각기 전극의 역할을 하게 되는데 모재와 용접봉중 어느 것이 각각 양극 또는 음극이 되는가와 모재와 용접봉의 성질에 따라 용접의 성능이 달라지게 된다. 아크용접에 있어서 직류전원을 사용한 경우를 직류용접(DC arc welding)이라 하고 교류전원을 사용한 경우를 교류용접(AC arc welding)이라 한다.

아크를 발생시키는 전원은 직류와 교류를 다 사용할 수 있다. 직류인 경우 양극(+)극에 발생하는 열량이 음극(-)에 발생하는 열량보다 훨씬 많다. 그 이유는 전자가 음극에서 양극으로 흐르기때문(전류는 양극에서 음극으로 흐르고 전자는 이와 반대)에 전자의 충격을 받는 양극에서 발열량이 많다. 따라서 용접봉을 연결할 때 전원을 고려하여야 한다. 그러나 교류인 경우 양극과 음극이 주파수에 의해 바뀌므로 발생하는 열량은 각극에서 거의 비슷하다.
직류(DC)전원을 사용하는 경우 용접봉을 음극에, 모재를 양극에 연결한 경우를 직류 정극성(直流正極性, direct current straight polarity, DCSP)이라 하는데 이 경우는 용접봉의 용융이 늦고 모재의 용입(penetration)이 깊어진다. 반대로 용접봉을 양극에, 모재를 음극에 연결한 경우를 역극성(直流逆極性, direct current reverse polarity, DCRP)이라 하는데 이때는 용접봉이 전자의 충격이 더 세므로 용접봉의 용융속도가 빠르고 모재의 용입이 얕아지게 된다. 따라서 극성이 유해물질 발생에 영향을 미치는 한 인자가 된다.
이 아크용접은 전극, 플럭스(flux), 피복가스, 기타 장비에 의해 여러 가지종류로 구분된다. 전극은 비피복선(非被覆線, bare wire)을 사용하거나 flux 물질로 약하게 또는 강하게 피복되어진 것을 사용한다. 비피복 전극(bare wire electrodes)은 가격이 싸나 용접이 잘되지 않고 유지하기가 힘들므로 잘 사용하지 않는다. 때로는 사용전 산화를 방지하기 위해 flux 대신 용가재(filler material)에 구리를 코팅시키기도 한다.

아크용접을 하기위해서는 다음과 같은 장치가 필요하다(박종우b, 1997).
① 용접기 - 아크 용접의 열원으로 직류와 교류용접기가 있다.
② 용접용전선(welding cable) - 전원에서 용접기까지 연결하는 1차 전선(교류인 경우)과 용접기에서 호울더나 모재까지 연결하는 2차 전선이 있다.
③ 용접봉 호울더(electrode holder) - 용접전류를 케이블에서 용접봉으로 전하는 기구로 용접봉 끝부분을 물게 되어 있다.
④ 접지클램프(ground clamp)와 커넥터(connector) - 접지 클램프는 용접기와 모재를 접속하는 것으로 저항열을 발생시키지 않도록 해야 한다. 케넥터는 길이가 긴 용접용전선을 이어서 사용할 때 연결하는 장치이다.
⑤ 핸드 시일드와 핼멧 - 용접작업중 발생하는 자외선·적외선 및 스패터로부터 눈, 얼굴, 머리를 보호하는 장비로 손잡이가 달려있는 것을 핸드시일드(hand shield)라 하고 머리에 착용하는 것을 헬멧이라 한다. 이 핸드시일드와 헬멧에는 차광렌즈가 끼워져 있다.
⑥ 차광렌즈(filter lenz) : 용접중 자외선·적외선으로부터 작업자의 눈을 보호가기 위한 것으로 렌즈의 번호가 높을수록 차광량이 많다. 대개 2번은 연납땜에, 3∼4번은 경납땜 작업시, 4∼6번은 가스용접 및 절단에, 보통 전기용접에는 10∼12번이 사용된다. 차광렌즈 바깥쪽에는 차광유리가 스페터에 의해 손상되지 않도록 유리가 끼워져 있다.
⑦ 용접보조 장비로는 슬랙을 제거하기 위한 슬랙해머, 와이어브러쉬, 치수를 재는 용접지그(welding jig) 등 여러 장비가 있다.
⑧ 작업자를 보호하기 위한 용접장갑, 발덮개, 앞치마 등이 있는데 이들 중에는 석면제품이 많으므로 유의하여야 한다. 인근 작업자를 보호하기위한 차광막도 필요하다. 또한 국소환기장치가 필요하다.

아크 용접은 매우 다양한 종류가 있는데 그 중 대표적인 것 몇몇을 설명하면 shielded metal-arc welding(SMAW), gas tungsten arc welding(GTAW), gas metal arc welding(GMAW), submerged arc welding(SAW), plasma arc welding(PAW)등이 대표적이다.
1.3.1. Shielded Metal Arc Welding(SMAW, 피복아크용접)
피복아크용접은 압력을 가하지 않는 용접의 가장 흔한 형태로, 피복금속아크용접, 막대용접(stick welding or stick rod welding), 전기용접, 전극용접(electrode welding, or coated electrode welding), 또는 수동금속아크용접(manual metal arc welding)이라 불리기도 한다. 이는 피복제를 바른 용접봉과 모재사이에 전기아크에 의해 발생되는 열을 이용하여 용접하는 방식으로 그림 1-3에는 용접부위에 관한 설명과 용어가, 그림 1-4에는 피복아크용접회로가 나타나 있다. 그림 1-3에서 보는 바와 같이 용접회로는 전원(직류, 교류 모두 가능), 전극 케이블, 용접봉 홀더, 피복아크 용접봉, 모재(피용접물), 접지케이블로 이루어져 있다. 직류인 경우 전압은 대개 10-50 V이며 이 때 전류는 2000A까지 올라갈 수도 있다.
용접봉은 용접 보재사이의 틈을 채우기 위하여 필요하며 용가재(filler metal)이라고도 하며 또한 모재와 용접봉사이의 아크를 발생시키는 전극의 역할을 하므로 전극봉(electrode)라고 한다.
용접봉을 분류하는 방식은 여러 가지이다. 모재의 재질에 따라 연강용(탄소강), 저합금강용(고장력강), 스테인레스강용, 구리합금용, 주철용, 특수용도(내마모성용, 내균열성용, 표면경화용)으로 구분할 수 있는데 대개 모재와 같거나 비슷한 금속합금으로 되어 있는데 주요 세종류는 ① 셀룰로이계(cellulosic; TiO2, sand, magnesium silicate), ② 금홍석계(rutile; TiO2, CaCO3, cellulose), ③베이직계(basic; CaCO3와 fluride가 고함량)가 있다. 또한 용접부 보호방식에 따라 가스발생식(피복제 성분이 주로 셀룰루스며 연소하여 가스를 발생하여 용접부를 보호), 슬랙생성식(피복제 성분이 주로규사, 석회석등 무기물로 슬랙을 형성해 용접부를 보호), 반가스밸생식(가스발생식과 슬랙생성식의 중간방식)으로 구분할 수도 있다.

피복 용접봉은 금속심선의 주위에 여러 가지 기능을 가진 유기물, 무기물 또는 그 혼합물을 피복한 것으로 피복제는 적당한 고착제를 사용하여 심선에 도포한다. 피복제는 아크열에 의해 분해되어 아크를 안정하게 하고, 가스(CO2, CO) 또는 슬랙을 발생시켜 용융 금속이 대기중의 산소나 질소와 접촉하는 것을 막아 산화 및 질화를 방지하며(중성 또는 환원성 분위기를 만듦), 적당한 화학반응에 의하여 용접 금속은 정련된다. 또한 필요한 합금 원소를 심선이나 피복제에 첨가함으로써 좋은 용착 금속을 얻을 수 있다. 비피복 용접봉(bare electrode)을 사용하면 가스 시일드가 형성되지 않으므로 공기가 침투하여 건전한 용착금속을 얻을 수없고 아크도 안정화되지 않는다. 이와 같은 피복제의 기능을 요약한 것이 표 1-2이다.
용접부의 차폐 분위기(shielding atmosphere; 통상 '시일드'라 함)는 용제(flux)라고 불리는 피복제의 분해로 인해 생성된다. 용가재는 금속심선(金屬心線, metal core wire) 또는 피복제에 포함된 금속 입자에 의해 공급되어진다.
<표 1-2> 피복제의 기능과 성분
피복제의 기능
기 능 설 명
성 분 예
아크 안정제 아크열에 의하여 이온화하여 아크 전압을 낮게하고 아크를 안정시키는 기능 TiO2, Na2SiO3, CaCO3, K2SiO3
가스 발생제 가스를 발생시켜 중성 또는 환성성 분위기를 만들어 용융금속의 산화나 질화를 방지하는 역할, 왼쪽 성분들이 아크열에 의해 분해되어 CO, CO2, 수증기 발생 녹말, 톱밥(세룰로스), 석회석, BaCO3
슬랙 생성제 용융점이 낮은 가벼운 슬랙을 만들어 용융 금속표면을 덮어 산화나 질화를 방지하고 용융금속의 냉각속도를 늦춰 기표나 불순물의 섞임 방지 산화철, 일루미나이트(TiO2·FeO), TiO2, MnO2, CaCO3, SiO2, 장석(K2O·Al2O3·6SiO), 형석(CaF2)
탈산제(脫酸劑) 용융금속 중의 산화물을 탈산정련(脫酸精鍊)하는 작용 Fe-Si, Fe-Mn, Fe-Ti합금, 금속 망간, 알루미늄
합금첨가제 용접금속의 성질을 개량하기위하여 피복제에 참가하는 금속 Mn, Si, Ni, Mo, Cr, Cu, V
고착제(binder) 심선(core wire)에 피복제를 고착시키는 역할 물유리(Na2SiO3), 규산칼륨(K2SiO3)
따라서 아크의 차폐(시일드)는 ① 아크속에서의 용융금속과 용융지의 공기접촉을 막고 ② 용접금속의 성긴구조를 정련하기 위한 제거제 또는 항산화제 역할을 하며 ③ 용 융지와 고형화된 용접부에 slag blanket을 형성한다. ①, ③ 기능에 의해 공기로부터 산소와 질소 의 유입을 막아 산화물과 질화물의 형성을 막는다. 후에 슬랙은 손이나 공기 해머에 의해 제거한다.
피복아크 용접에서 유해인자를 파악하기 위해서는 반드시 용접봉과 피복제의 성분을 확인하 여야 한다. 용접봉의 분류는 용접봉에 씌여 있는 번호로 한다. 다음은 미국용접학회에서 사용하는 분류방식이다. 우리나라에서 피복아크 용접봉의 분류는 KS D 7004에 규정되어 있는데 이는 피복 제의 종류, 사용전류, 용접자세에 따라 분류되고 있다.
Exxx 또는 xxxx로 표시 예)E8410
·E : E는 전기아크 용접전극 또는 용접봉을 표시
·84 : E 다음의 두자리는 용착금속의 최소 인장강도(kgf/mm2)로서 위 용접봉은 인장강도가 84 kgf/mm2을 나타낸다.
·그 다음의 한자리 숫자는 용접봉이 사용되는 용접 자세를 나타낸다. 1: 전자세, 2: 아래보기 또는 수평용접 자세, 3: 깊은 홈(deep grove)
·4번째 자리 숫자는 극성, 피복형과 비드 모양등 작업특성을 나타낸다. 여기서 0은 직류(DC) 역 극성을 의미한다.

다음 표 1-2는 4번째 숫자의 의미인데 개략적인 성분과 전원의 특성을 알 수 있다.
<표 1-3> 용접봉 표시형식중 4번째 자리 숫자의 의미
4자리째 숫자
피복제의 형태
전원특성
0
DC Reverse
1
cellulose potassium AC or DC Reverse or Straight
2
tiania sodium AC or DC Straight
3
titania potassium AC or DC Reverse or Straight
4
iron powder titania AC or DC Reverse or Straight
5
low hydrogen sodium DC reverse
6
low hydrogen potassium AC or DC Reverse
7
iron powder iron oxide AC or DC
8
iron oxide low hydrogen DC Reverse or Straight ro AC
저 수소 용접봉(low hydrogen electrode)에는 탄소, 망간, 실리콘, 크롬, 니켈, 몰리브데늄, 바나디움등의 금속과 더불어 탄산칼슘-불 화칼슘(CaCO3-CaF2)가 첨가되어 있다. 기존의 연구에 의하면 저수소전극에서 발생되는 흄의 9 %가 불소라고 보고되었으며 이 불소중 10-22 %가 수용성이라고 하였다. 다른 연구에서는 피복 제의 함량과 심선의 두께에 따라 불소가 총 흄의 20 %까지 차지할 수있다고 하였다. 수용성 불 소가 되는 기작은 확실치는 않으나 불화칼슘이 아크속에서 분해되어 SiF6를 형성하고 이것이 수 증기가 존재하는 상태에서는 HF가 된다고 추측하고 있다.
1.3.2. Gas Tungsten Arc Welding(GTAW, TIG, 가스텅스텐아크용접)
피복아크용접이 많은 철금속의 용접에 효과적이기는 하지만 알루미눔, 마그네슘이나 다른 반 응성이 큰 금속의 용접에는 부적당하다. 이를 위해 1930년대에 아크환경을 산소나 수소의 침입 으로부터 보호하기 위하여(이를 blanket이라는 용어를 사용하고 있는데 담요로 덮는 것과 같은 역할을 한다고 해서 그런 용어를 사용함) 고온에서 금속과 반응하지 않는 불활성가스(Ar, He 등) 를 공급하여 용접하는 방법이 도입되었다. 이 방법을 불활성 아크 용접(inert gas arc welding)이 라 하는데 여기에는 ① 비소모성 전극인 텅스텐 봉을 사용하는 가스 텅스텐 아크 용접(gas tungsten arc welding; GTAW, 또는 불활성 가스텅스텐 아크 용접(inert gas tungsten arc welding; TIG)이라고도 함)과 ② 소모성 전극인 비피복 금속 용접봉을 사용하는 가스 금속 아크 용접(gas metal arc welding; GMAW). 일반적으로 GTAW는 0.6∼3 mm의 얇은 판에, GMAW는 3 mm이상의 두꺼운 판에 사용되며 후자가 전자에 비하여 효율이 높다. 이 절에서는 GTAW를 설명하고 다음절에서 GMAW를 설명한다.
가스텅스텐 아크 용접에서는 비소모성인 텅스턴 전극과 모재사이에 아크가 형성되며 텅스텐 전극주위로 불활성 가스인 알곤(우리나라 많이 사용)이나 헬륨이 주입된다. 그 림 1-7에서와 같이 용가재는 용접봉의 형태로 불활성 가스 시일드 보호막속으로 별도로 공급된 다. 위에 설명한 피복아크 용접에서는 용접봉이 전극의 역할을 하는데 비해 가스텅스텐 아크 용 접에서는 텅스텐이 전극의 역할을 하며 용접봉은 단지 용가재의 역할만 하므로 전류가 흐르지 않 는다. 이 용접장비에는 전기, 냉각수와 가스가 공급되고 적절히 제어하는 장치가 있어야 한다. 이 는 연기 또는 용접 매연이 없어 시야를 가리지 않고 용융지가 깨끗하다.
텅스텐봉은 순텅스텐봉과 방사능을 발생할 수 있는 토륨(thorium, ThO2)이 1∼2%함유된 토 륨 텅스텐봉이 사용되는데 토륨텅스텐봉은 전극온도가 낮아도 전류용량을 크게 할 수 있다. 산업 보건학적으로 이 전극이 사용될 때 방사선 물질인 토륨이 발생될 수 있는 가능성이 있지만 연구 결과 공기중 농도는 매우 낮은 것으로 조사되었다.
가스 텅스텐 아크 용접도 직류와 교류 전원 모두를 사용할 수 있으며 직류인 경우 피복아크 용접처럼 정극성과 역극성이 정의된다. 그림 1-8에서와 같이 정극성에서는 전자가 전극에서 모재 로 흐르므로 모재에 강하게 충돌하여 깊은 용입을 일으킨다. 전극은 속도가 느린 가스 이온과 충 돌하므로 그다지 발열하지 않으며 지름이 작은 전극에서도 큰 전류를 사용할 수 있다. 역극성에 서는 전자가 전극으로 흐르고 가스이온이 모재표면에 넓게 충돌하여 모재의 용입은 넓고 얇게 된 다. 이때는 전극이 과열되므로 지름이 큰 전극을 사용한다.
가스 텅스텐 아크용접은 비소모성 전극을 사용하며 불활성 가스만을 사용하므로 비소모성 불 활성 가스 아크 용접(nonconsumable inert gas arc welding), TIG(tungsten inert gas welding) 또는 헬륨아크용접(helium arc welding), 알곤 아크용접(argon arc welding)이란 용어가 사용된다.
가스텅스텐아크용접 장치는 아래그림처럼, 용접토치, 제어장치, 용접전원, 정류기(regulator), 가스용기 등이 있으며 수동작업, 반자동, 자동작업이 가능하다.
1.3.3. Gas Metal Arc Welding(GMAW, 가스금속아크용접)
1940년대에 비소모성인 텅스텐 전극대신에 소모성 전극을 사용하는 가스 금속 아크 용접이 개발되었다. 이는 텅스텐 전극대신 나심선(裸心線)의 지름 1.0∼2.4 mm의 전극와이어를 일정한 속도로 토오치에 송급하여 와이어와 모재사이에 아크를 발생시켜 용접을 하는 방법이다. 초기에 는 주로 두꺼운 전도성 판에 용접할 목적으로 개발되었지만 현재은 알루미늄, 구리, 마그네슘, 니 켈 합금, 티타늄, 강철합금등 여러 분야에 응용된다.
가스금속아크 용접법은 ① 불활성가스인 알곤이나 헬륨을 사용하는 경우에 불활성 가스금속 아크 용접(inert gas metal arc welding 또는 metal inert gas, MIG)이라 하고 ② 활성가스인 이 산화탄소를 사용하는 경우에는 활성가스 금속 아크(active gas metal arc welding 또는 metal active gas, MAG) 또는 탄산가스(또는 CO2)용접이라 한다. 이들의 용접회로는 그림 1-9와 같다.
가스금속아크 용접법은 전극이 소모성이므로 연속적으로 전극 와이어를 공급해 주어야 한다. 따라서 이들은 그림 1-9와 같이 가스 및 냉각수 송급장치, 금속와이어를 일정한 속도로 송급하는 장치, 전원장치 및 전극와이어, 전류, 가스 및 냉각수의 송급속도를 조절하는 제어장치로 되어 있 다. 이 장치의 용접토치 중앙으로 전극와이어가 송급되어 아크를 형성하면서 용융지로 녹아들어 간다. 이 전극 주위로 헬륨, 알곤, 이산화탄소, 질소등의 가스가 흐르게 된다. 전극와이어의 성분 은 대개 모재와 같게 만들어져 있으며 전기적 접촉과 녹을 방지하기 우해 구리가 코팅되어 있다. 용가재인 전극와이어는 산화방지제(deoxidizer)가 들어 있는데 강철 용가제에는 망간, 실리콘, 알 루미늄이, 니켈 합금 용가재에는 티타늄, 실리콘이, 구리합금 용가제에는 티타늄, 실리콘, 인이 산 화방지제로 포함되어 있다.
1.3.3.1. 불활성가스 금속아크용접(MIG)
불활성 가스 금속 아크용접(inert gas metal arc welding; MIG)은 용가재인 전극와이어를 연 속적으로 송급하여 아크를 발생시키는 방법으로 TIG에 비해 용착율이 빠르다. 전원은 직류식이며 와이어를 양극으로 하는 역극성으로 작업한다. MIG용접의 보호가스로는 순수 Ar, Ar+He, Ar+O2, Ar+CO2가 사용되된다. 건(gun)은 전극와이어, 용접전류와 보호가스를 와이어 송급기로부터 아크 영역으로 이송하는데 사용되는 부분을 일컫는다. 불활성 가스금속 아크 용접은 제거할 슬래그가 없으므로 피복아크용접에 비해 작업주기가 빠르다.
1.3.3.2. 탄산가스 아크 용접
탄산가스아크 용접은 불활성가스대신에 경제적인 탄산가스를 이용하는 용접방법으로 역시 전 극은 소모성(용극식,熔極式)을 주로 사용하며 비소모성 전극(非熔極式)을 사용하는 방법도 있다.
탄산가스는 활성이므로 고온의 아크에서는 산화성이 크고 용착금속의 산화가 심하여 기공 및 그 밖의 결함이 생기기 쉬우므로 Mn, Si등의 탈산제를 함유한 와이어를 사용한다. 순수한 CO2 가스이외에 CO2-O2, CO2-CO, CO2-Ar, CO2-Ar-O2 등이 사용되기도 한다.
CO2가스는 고온아크에서 2CO2 ↔ CO + O2로 되므로 탄산가스 아크 용접의 시일드 분위기는 CO2, CO, O2 및 O 가스가 혼합된다. 탈산제가 사용되는 이유는 CO의 기포로 인한 용접결함을 방지하기 위함인데 다음과 같은 작용을 한다.
① 시일드 가스인 이산화탄소가 고온인 아크열에 의하여 분해된다.
CO2 ↔ CO + O
② 위의 산화성 분위기에서 용융철이 산화된다.
Fe + O ↔ FeO
③ 이 산화철이 강(鋼) 중에 함유된 탄소와 화합하여 다음처럼 일산화탄소 기포가 생성된다.
FeO + C ↔Fe + CO↑
④ 그러나 Mn, Si등의 탈산제가 있으면 아래 반응이 일어나 용융강(熔融鋼)중의 산화철을 감소시 켜 기포의 발생을 억제한다.
FeO + Mn ↔ MnO + Fe FeO + Si ↔ SiO2 + Fe
⑤ 탈산 생성물인 MnO, SiO2 등은 용착금속과의 비중차에 의해 슬랙을 형성해 용접비드 표면에 떠오르게 된다.
탄산가스 아크 용접은 분위기가 산화성이므로 알루미늄, 마그네슘, 티타늄 등에는 사용하지 않는데 그 이유는 용융표면에 산화막이 형성되어 용착을 방해하기 때문이다.
탄산가스아크 용접방법을 시일드가스와 용극방식에 의해 구분하면 다음과 같다.
< 표 1 >
용극식(熔極式)
순탄산가스법
혼합가스법 CO2-O 방법 CO2-CO 방법 CO2-Ar 방법 CO2-Ar-O2 방법
탄산가스 플럭스법 flux-core(Arcos arc)방법 fusarc-CO2(비꼬인선식)방법 union arc(자성플럭스)방법
비용극식(非熔極式)
탄소아크법
텅스텐아크법(2중노즐식)
이중 flux-cored wire(복합와이어)를 사용하는 방법은 속이 빈 와이어에 Mn, Si, Ti, Al등의 탈산제 및 아크안정제를 넣은 것으로, 아크가 안정되므로 직류뿐 아니라 값싼 교류를 모두 사용 할 수 있다.
자성을 가진 용제를 탄산가스 기류에 송급하는 방법을 유니온 아크 용접법이라고 하는데, 아 크가 발생하여 와이어에 전류가 흐르면 와이어 주위에 자장이 형성되고 이로 인해 용제(flux)가 자성화(磁性化)되어 와이어에 흡착되어 마치 피복용접봉 같은 역할을 하게 된다. 따라서 이 방법 을 자성 플럭스방법이라고도 한다. 플럭스를 사용하면 슬랙이 발생하게 된다.
순탄산가스 아크용접 중의 와이어에서의 합금원소가 이행할 때 각 성분이 남는 비율은 연강일 경우 C는 일반적으로 산화감소하여 50-80 %, Si는 30-60 %, Mn은 40-60 %이나 Cr, Ni, Mo 는 거의 줄어들지 않는다. 단, Ti는 산화감소하여 남는 비율이 약 30 %에 불과하다.
1.3.4. Submerged Arc Welding(SAW, 서브머지드아크용접)
서브머지드아크용접은 대기로부터 아크를 보호하기 위해 용착부에 입상(粒狀)이나 용용상의 용제(granular or fusible flux)가 호퍼에서 공급관을 통하여 공급하고, 용제속에 전극와이어를 송 급하여 용접봉과 모재사이에 아크를 발생시켜 용접하는 방법이다.
서브머지드(sumerged)란 아크가 어떤 물질(용제)밑에 잠겨 있다는 뜻으로 아크가 용제에 감 추어져 있어 보이지 않는다. 실상은 전극과 모재사이에 발생하는 아크뿐만이 아니라 sparks, spatter, smoke도 용제속에 잠겨 있는 있는 형태를 띤다. 흄도 발생하나 다른 용접보다는 적게 발 생한다. 용가재는 주로 비피복와이어전극(bare wire electrode)로 공급되나 용가재를 와이어 형태 로 따로 공급하기도 한다.
서브머지드 아크용접은 용융지가 용제에 의해서 보호(시일드)되므로 대기에서 격리되어 산소, 질소, 수분의 침입이 없고 아크열의 열손실이 적어 용입이 큰 높은 능률로 용접을 할수 있다. 이 서브머지드아크용접은 주로 두께가 두꺼운 것의 용접에 사용되며 탄소강, 합금강 및 스테인레스 강등에 사용되며 비철금속에는 잘 사용하지 않는다.
입자상 용제는 아크 경로의 앞부분에서 공급되어져 소결(燒結, sinter)되어져 용 접금속의 표면에 용융 슬랙을 형성한다. 용제는 제조 방법에 따라 용융형 용제(fused flux ; 광물 성원료를 일정한 비율로 혼합하여 아크로에 넣어 1,300℃ 이상으로 가열해서 응고시킨 후 분쇄 하여 알맞은 입도(粒度)로 만든 것으로 유리모양의 광택이 남), 소결형 용제(sintered flux ; 광물 성 원료 및 합금분말을 규산나트륨과 같은 점결제(粘結劑)와 더불어 원료가 용해되지 않을 정도 의 비교적 저온상태(400-1000℃)에서 일정한 입도로 소결하여 제조한 것)로 분류된다.
용제는 조성상 ① 저산화 망간용제-MnO를 거의 함유하지 않은 것, ② 중산화 망간 용제-14-22%의 MnO 를 함유한 것, ③ 고산화 망간 용제- 30 %이상의 MnO를 함유한 것으로 분류한다. 이 용제의 역할은 ① 아크를 보호하는 역할, ② 합금을 제공하는 역할, ③ 아크를 안정화 시키는 역할, ④ 아크를 용접 비드모양을 결정하는 역할을 한다.
전극와이어로 쓰이는 심선은 비피복선을 코일모양으로 감은 것을 사용하는데 보통 동도금을 하여 사용하며, Mo, Ni, Cr 등이 첨가되어 있다. 망간 함유량과 몰리브데늄 함유량에 따라 고망간 계, 중망간계, 저망간계 및 Mn-Mo계 와이어로 분류한다.
서브머지드아크용접은 자동금속 아크용접법(automatic metal arc welding), 잠호용접이라고도 하며 미국 유니온 카바이드사가 발명하여 유니온 멜트 용접법 또는 링컨 용접법이라고도 한다.
1.3.5. Plasma Arc Welding(PAW, 플라스마아크용접)
플라스마 아크용접을 설명하기 전에 먼저 플라스마를 설명하여 보자. 플라스마란 기체를 수 천도이상으로 가열하였을 때 그 속의 가스원자가 원자핵가 전자료 유리하여 양이온, 음이온상태로 된 것을 의미한다.
플라스마 아크용접에서는 용접헤드가 아르곤과 같은 가스를 고전압 기울기(gradient)로 오리 피스를 통과할 수 있도록 설계되어져 있어 매우 이온화된 가스흐름을 만들어 낸다. 즉 아크열로 가스를 가열하여 플라스마상 만든 것을 토치의 노즐에서 분출되는 고속의 플라스마 제트(plasma jet)를 이용한 용접법이다.
이 용접법은 스텐레스강, 탄소강, 티타늄, 니켈함금, 동, 황동 등에 적용된다. 용입이 깊고 비드폭이 좁으며 용접속도가 빠르다.
1.3.6. Flux Cored Arc Welding(FCAW)
탄산가스 용접에서 설명한 flux core 와이어를 사용하는 방식으로 탄산가스용접에 포함시키기도 한다. 이 용접에서의 시일드는 flux와 시일드 가스에 의해 형성된다.
1.3.7. Cutting(절단)
기계적인 절단이 아닌 열절단, 즉 용접원리를 이용한 금속의 절단법은 다음 표와 같이 구분 할 수 있다. 열절단에는 가스절단 및 아크 절단이 및 플라스마절단으로 나눌 수 있는데 이들을 용단(fusion cutting, 熔斷)이라 하기도 한다.
가스절단은 산소가스와 금속과의 산화반응을 이용하여 금속을 절단하는 방법이고, 아크 절단 은 아크 열을 이용하여 절단하는 방법이다. 가스절단은 강(鋼) 또는 합금강(合金鋼)의 절단에 이 용되며 비철금속에는 분말가스절단 또는 아크절단이 이용된다.
가스절단은 산소-아세틸렌 가스불꽃으로 절단부위를 약 800-900℃로 예열한후 순도가 높은 고압의 산소를 분출시키면 강철에 접촉하여 급격한 연소작용에 의해 산화철이 되는데이 산화철은 鋼보다 용융점(熔融點)이 낮으므로 용융과 동시에 절단된다. 용융된 지점이 산소기체의 분출력으 로 밀어내져 부분적인 홈이 생기게 되고 이 작업이 반복되어 절단이 되는 것이다.
그러나 스텐레스강이나 알루미늄인 경우 절단중 생성되는 산화크롬(Cr2O3), 또는 산화알루미 늄이 모재보다 융점이 높아 쉽게 절단하지 않는다. 이 경우 내화성의 산화물을 용해 제거하기 위 하여 적당한 분말상태의 용제(flux)를 산소기류에 혼입하던가 또는 가스불꽃에 철분을 혼입하여 불꽃의 온도를 높여 절단하는 방법을 분말절단(power cutting)이라 한다.
<표 1>
산소절단
가스절단 분말절단 산소아크절단
아크절단
금속아크절단
탄소아크절단
불활성 가스 아크절단 TIG 절단 MIG 절단
플라스마절단
플라스마 제트 절단 플라스마 아크 절단
아크 절단은 전극과 절단 모재사이에 아크를 발생시켜 아크열로 모재를 용융시켜 절단하는 방법인데 이때 압축공기나 산소기류를 이용하여 용융금속을 불어내면 능률적이 된다.
가스가우징9gas gouging)이란 가스절단과 비슷한 토오치를 사용하여 강재(鋼材)의 표면에 둥 근 홈을 파내는 방법으로 가스 따내기라로 번역되기도 한다.
1.4. 기타 용접 및 절단
1.4.1. 가스용접 (Oxygenfuel welding)
1.4.1.1 원리
가스용접은 가연성 가스의 연소열(약 3,000℃)을 이용하여, 금 속을 가열하여 용접하는 방법으로 지연성 가스로 산소를 사용 하고 가연성 가스로 아세틸렌, 수소, 프로판, 메탄 등이 사용 되며 이들중 산소-아세틸렌 용접이 대부분을 차지한다. 가스 용접은 아아크용접과 같이 융접의 일종이다. 산소-아세틸렌 불꽃의 성질은 토치 내에서의 아세틸렌과 산소의 혼합비에 의 하여 환원성 불꽃, 산화성 불꽃, 중성불꽃으로 된다.
1.4.1.2. 가스용접의 용접봉과 용제(Flux)
산소-아세틸렌 가스용접은 산화염이 되기 쉬운데다가 공기 속에 있는 산소를 흡수하여 용융금속 이 산화되는 경우가 많다. 이 때문에 용착금속은 산화물을 포함하게 되는데 이를 방지하기 위하 여 중성불꽃 혹은 환원불꽃을 사용하며 플럭스를 사용하게 된다. 플럭스는 용접중에 생기는 금속 의 산화물, 또는 비금속 개재물을 용해하며, 용제와 결합시켜 용융온도가 낮은 슬랙을 만들어 용 융금속의 표면에 떠오르게 하여 용착금속의 성질을 좋게하는 것이다. 플럭스는 건조된 가루, 페이 스트 또는 용접봉표면에 피복한 것 등이 있으며 보통 고체가루를 물 또는 알콜에 개어서 용접전 에 브러시로 용접흠이나 용접봉에 칠하여 사용한다.
<표 1> 각종 금속에 적당한 용제
용접금속
용제
연강
주철
구리합금
알루미늄
사용하지않는다.
탄산나트륨15%, 붕사5%, 중탄산나트륨70% 붕사75%, 염화리튬25% 염화나트륨30%, 염화칼륨45%, 염화리튬15%, 프루오르화칼륨7%, 황산칼륨3%
가스용접의 용접봉은 원칙적으로 모재와 같은 용착금속을 얻기위해서 모재와 조성이 동일하거나 비슷한 것이 사용되지만 용접부는 용접 중에 야금(冶金)적 현상 때문에 성분과 성질이 변하므로 용접봉의 성질과 성분을 보충할 성분을 포함하고 있는 재료를 사용한다.
<표 1> 가스용접봉의 성분
피용접재료
용접봉의 성분(%)
C
Si
Mn
P
S
Ni
연강, 주강
0.05∼0.25
〈0.06
0.3∼0.6
〈0.03
〈0.03
고탄소강
(0.6∼1.0%)
0.15∼0.30
0.1∼0.2
0.5∼0.8
〈0.04
〈0.04
3.35∼3.75
주철
3.0∼3.5
0.35
0.5∼0.7
〈0.8
〈0.06
황동
피용접재료와 같은 재료
알루미늄
Al에 P를 첨가
1.4.2. Thermit Welding(테르밋 용접)
테르밋 용접법(thermit welding)은 용접 열원을 외부로부터 가하는 것이 아니라, 테르밋 반 응에 의해 생성되는 열을 이용하여 금속을 용접하는 방법이다. 테르밋 반응(thermit reaction)이란 금속 산화물과 알류미늄 간의 탈산반응을 총칭하는 것으로서, 현재 실용되고 있는 철강용 테르밋제는 다음과 같은 반응을 일으킨다.
2AL + 3Fe3O4 = 3Fe + AL2O3 + 187.1 Kcal
2AL + Fe3O4 = 2Fe + AL2O3 + 181.5 Kcal
8AL + 3Fe3O4 = 9Fe + 4AL2O3 + 719.3 Kcal
미세한 알루미늄 분말과 산화철 분말, 즉 FeO, Fe2O3, Fe3O4를 약 3∼4:1의 중량비로 혼합한 테르밋제(thermit mixture)에 과산화 바륨과 알루미늄(또는 마그네슘) 등의 혼합 분말로 된 점화제를 놓고, 이것을 점화하면 점화제의 화학반응에 의하여, 테르밋 반응을 시작하는데 필요한 약 1,200 ℃ 이상의 고온이 얻어진다. 이 고온에 의해 강렬한 발열을 일으키는 테르밋 반응으로 되어 약 3,000 ℃에 달한다. 그 결과 산화철은 환원되어 용융 상태의 순철(純鐵)로 된다.
그러나 실제로는 용접 금속의 품질과 성질을 조정하기 위하여 테르밋제에 다른 합금 원소나 탈산제 등을 배합하여 사용한다. 또 이 용접법에는 용융 테르밋 용접법과 가압 테르밋 용접법이 있는데 주로 용융 테르밋 용접법이 사용되고 있다.
⑴ 용융 테르밋 용접법
용접 테르밋 용접법은 접합 부재간에 적당한 틈새를 만들고 그 후 주위를 주형(mold)으로 둘러싸고 주형 밑부분에 있는 예열 구멍으로부터 모재를 적당한 온도까지 예열(동의 경우 800∼ 900 ℃)한 후, 도가니 속에서 테르밋 반응에 의해 생성된 용융 금속, 슬랙 순으로 도가니 밑부분에서 주입한다. 주입 후 용접 금속이 응고될 때까지 그대로 방치하고, 적당한 온도까지 냉각 후 주형을 해체하고, 탕구, 압탕 등을 제거한다. 필요에 따라서는 용접부의 열처리도 한다.

⑵ 가압 테르밋 용접법
가압 테르밋 용접법은 일종의 압접으로 모재의 양단면을 맞대어 놓고 그 주위에 테르밋 반 응에 의해서 생긴 슬랙 및 용융 금속을 주입하여 가열시킨 후 센 압력을 가해서 접합한다. 이 방법에서는 우선 모재의 양단면을 청정하고, 주철제 주형으로 둘러싸고, 용융 금속과 슬랙의 비중의 차를 이용하여, 모재와 주평의 내면이 슬랙만으로 둘러싸여, 용융 금속은 접하지 않게 하여 용융 슬랙으로 급가열하여, 모재 양단면간에 센 압력을 가해서 압접을 하는 것이다. 따라서 이 용접에 있어서는 용융 금속은 전연 사용하지 않는다.
테르밋 용접법의 용도는 철강 계통으로는 주로 레일의 접합, 차축, 선박의 선미 프레임 (stern-frame) 등 비교적 큰 단면을 가진 주조나 단조품의 맞대기 용접과 보수 용접에 사용되며, 동 계통으로는 주로 전기용품 재료의 이음 분야에 이용되고 있다. 또 동과 철강과의 용접에도 사용된다.
1.4.3. 일렉트로슬랙 용접 및 일렉트로 가스(아크)용접 (Electroslag Welding and Electrogas Welding)
1.4.3.1. Electroslag Welding
일렉트로용접법(Electroslag Welding)은 전기용융법의 일종으로 아크열이 아닌 와이어와 용융 슬 랙 사이에 흐르는 전류의 저항열을 이용하여 용접을 하는 특수용접이다. 보통 매우 두꺼운판과 후판(厚板)의 용접에 사용한다. 이 방법은 용융된 슬래그 풀에 용접봉을 연속적으로 공급하며, 주로 용융 슬래그의 저항열에 의 하여 용접봉과 모재를 연속적으로 용융시키는 방법이다.
용접원리는 처음 아크를 발생시킬 때는 모재사이에 공급된 플럭스(용제)속으로 와이어를 밀어 넣고서 전류를 통하여 순간적으로 아크가 발생되는데 이것은 서브머지드 아크 용접과 같다. 그러나 일렉트 로 슬랙용접은 처음 발생되 아크가 꺼져버리고 저항열로 용접이 계속된다는 점에서 서브머지드 아크용접과 다르다. 처음 발생된 아크에 의해 용융된 모재와 용접와이어, 그리고 플럭스가 화합하 여 전기저항이 큰 용융슬랙을 형성하고, 이렇게되면 발생된 아크는 꺼지면서 슬래그에 의한 저항 열로서 용접이 계속되는 것이다. 용접전류는 주로 교류의 정전압 특성을 갖는 대전류를 사용하고, 피용접물의 두께에 따라 400∼ 1,000[A], 전압은 35∼50[V]정도의 것이고, 전극은 서브머지드 아크용접과 거의 같은 계통의 것이 사용되고 있다.
1.4.3.2. 일렉트로 가스(아크)용접
수직전용용접이라는 점에서는 일렉트로 슬랙용접과 같지만, 사용되는 열원이 아크라는 점에서 크 게 다르다. 용접의 원리는 수냉동판으로 용접부위를 둘러싸고 그 안으로 CO2를 집어넣어 보호가스 분위기를 만든 이후에 와이어 가이드 노즐을 통하여 복합(용접)와이어를 송급 하여, 복합와이어 끝과 모재간에 발생하는 아크에 의해, 복합와이어와 모재를 용융하여 용접을 진 행한다. 보호가스는 모재의 재질에 따라서 사용되며 강(鋼)에 대해서는 주로 CO2가 사용되지만, CO2-Ar, Ar-O2등의 혼합가스를 사용할 때도 있다.
1.4.4. 전자빔 용접(Electron beam welding)
전자빔 용접은 고진공(10-4∼10-6㎜ Hg)중에서 고속의 전자빔을 모아서 그 에너지를 접합부에 조사하여 그 충격열은 이용하는 용접법이다. 진공중에 서 용점이 되므로 높은 순도의 용접이 되지만 X선 피해에 대한 특수 보 호장치가 필요하다.
1.4.5. 레이저빔 용접
레이저(Light Amplification by Stimulated Emission of Radition)는 유도방사(誘導放射)를 이용한 빛의 증폭기 혹은 발진기(發振器)를 말 한다. 여기에서 만들어진 빛은 강한 에너지를 가지고 있으며, 집속성 (coherence)이 강한 단색 광선이다. 이 때의 출력을 이용하여 용접을 하는 것이며 레이저 용접의 원리는 그림 1- 와 같다.
1.4.6. 전기저항용접(electric resistance welding)
전기저항용접법은 금속에 전류가 흐를 때 일어나는 Joule열은 이용하여 압력을 주면서 용접하는 방법이다. 용접하고자하는 2개의 금속면을 서로 맞대어 놓고 적당한 기계적 압력을 주면서 전류 를 흐르게 하면 접촉면에 존재하는 접촉저항 및 금속자체의 저항 때문에 접촉면과 부근에 열이 발생하여 온도가 오르게 된다. 그 부분에 가해진 압력 때문에 양면이 완전히 밀착하게 되며, 이 때 전류를 끊어서 용접을 완료하게 된다.
<표 1> 이음형상에 따른 전기저항 용접의 종류
전기저항용접
겹치기 용접
스팟 용접
프로젝션 용접
시임(seam) 용접
맞대기 용접
플래시 용접
업셋 용접
퍼커션 용접
1.4.6.1. 점용접 (spot welding)
겹침 저항 용접법중에서 점용접법은 접합하고자 하는 판을 2개의 전극사이에 끼워놓고 전류를 통 하면 접촉면의 전기저항이 크므로 발열하게 된다. 접촉면의 저항은 곧 소멸하게 되나 이 발열에 의하여 재료의 온도가 상승하여 모재 자체의 저항이 커져서 온도는 더욱 상승한다. 전극의 재질은 전기와 열전도도가 좋고 연속사용하더라도 내구성이 있으며 고온에서도 기계적인 성질이 유지되어야한다.
철강을 비롯한 경합금, 구리합금에는 순구리를 구리용접에는 Cr, Ti, Ni 등을 첨가한 구리합금이 많이 쓰이고 있다. 점용접은 저타소강, 고탄소강, 저합금강,알루미늄과 알 루미늄 합금, 스테인레스강(18Cr-8Ni), 주석도금판등 각종 금속들에게 사용되고 있다.
1.4.6.2. 프로젝션 용접
점용접과 비슷한 것으로 제품의 한쪽 또는 양쪽에 작은돌기를 만들어 이 부분에 용접전류와 압력 을 가해서, 모재의 접촉저항과 고유저항에 의한 저항열을 이용하여, 용접부를 용융시켜서 압접하 는 방법이다.
1.4.6.3. 시임용접(seam welding)
원형의 전극로울러를 회전시켜 점용접을 연속적으로 행하는 용접법이다.
1.4.6.4. 업셋 용접
업셋용접법은 맞대기 저항 용접(upset-butt welding)이라고도 하며, 용접재 를 세게 맞대고 여기에 대전류를 통해 이음부 부근에서 발생하는 저항발열에 의해 가열시켜, 적당한 온도에 도달하였을 때 축방향으로 큰 압력을 주어 용접하는 방법이다. 이 용접법은 고상(固相)압접에 속하며 이음면에서의 슬립변 형과 확산에 의해 접합이 완료된다. 압접온도 는 용접재의 융점이하지만 가압력과 관련하여 정해지며, 가압력이 클수록 압점온도는 낮아진 다. 용젖의 접합부에서는 금속이 녹아 비산하 지 않는다.
1.4.6.5. 플래시용접
플래시용접은 업셋용접과 거의 비슷한 용접으로 불꽃용접이라고도 부르며 용접 하고자하는 모재를 약간 띄워서 고정애 이동대 의 전극에 각각 고정하고 전원을 연결한 다음 섯섯히 이동시켜 전진시키고 모재에 가까이 한 다. 여기에 대전류를 통하여 접촉점을 가열한다. 접촉점은 과열, 용융되어 불꽃으로 흩어지나 그 접촉이 끊어지면, 다시 용접재를 내보내어 항상 접촉과 불꽃비산을 반복시키면서 용접면을 균일 하게 가열하여 적당한 온도에 도달하였을 때에 강한 압력을 주어 압접하는 방법이다.
1.4.7. 마찰용접(friction pressure welding)
용접할 재료를 맞대어 놓고서 그 접촉면에 압력을 주면서 서로간에 상대운동을 시키면 마찰열이 발생하게 되며, 이러한 마찰열을 이용하여 접합부의 산화물을 녹여 내리면서 접합시키는 방법이다. 압력을 사용하는 관계로 맞댄 부분에 돌출부가 생긴다.
1.4.8. Thermoplastic Welding
플라스틱은 용접용 플라스틱과 비용접용 플라스틱으로 크게 나눌 수 있다. 전자를 열가소성 수지(thermo-plastics)라 하며, 후자를 열경화성 수지(thermosetting plastics)라 한다. 열가소성 플라스틱이란 열을 가하면 연화하며, 더욱 가열하면 유동하는 것으로 열을 제거하면 온도가 내려가 처음 상태의 고체로 변하는 것을 말한다.
열경화성 플라스틱이란 열을 가해도 연화하는 일이 없고, 더욱 열을 가하여 온도를 상승시키면 유동하지 않고 분해를 하며, 열을 제거하면 처음 상태의 고체로 변하지 않는 플라스틱을 말한다. 따라서 앞의 플라스틱은 용접이 가능하며 보통 용접용 플라스틱이라 부른다. 열경화성 플라스틱은 현재로는 용접이 불가능하며, 접합 방법으로는 접착제에 의한 접착이나 리벳, 볼트, 너트에 의한 기계적 접합이 사용되고 있다.
용접용 열가소성 플라스틱은 우리들의 생활과 대단히 밀접한 것으로서 폴리염화비닐, 폴리에틸렌, 폴리아미드, 폴리프로피렌, 메타크릴, 불소 수지 등이 있으며, 용접이 안되는 열경화성 플라스틱에는 페놀(phenol-formaldehade), 요소, 멜라민, 폴리에스테르, 규소 등의 수지가 있다.
용접의 방법으로는 열기구 용접, 마찰 용접, 열풍 용접, 고주파용접 등이 있다. 최근에는 플라스틱 성질이 잘 알려져 있으며 용접 장치와 기술이 발달되어 용접의 자동화로 인한 제품의 대량생산이 가능하게 되고 있다.
1.4.9. Stud Welding(스터드 용접)
스터드 용접법은 동봉 또는 황동봉 등을 볼트 대신에 모재에 심는 방법이며, 아크 용접의 일종이다.
용접의 원리는 우선 스터드(stud) 선당에 페룰(ferrule)이라고 불리는 보조 링을 끼우고, 스터드를 모재에서 약간 떼어놓아 아크를 발생시켜 적당히 용융하였을 때 스터드를 용융지(molten pool)에 압입하여 용착시킨다. 일반적으로 아크 발생 시간은 0.1∼2초 정도로 선정된다. 용접 작업은 모두 전기적으로 자동화되었으며, 스터드 용접 총(stud welding gun)으로 스터드를 심을 때가 많다. 용접 전원은 직류나 교류 모두 사용되지만, 일반적으로 세렌 정류 방식의 직류 옹접기가 많이 사용된다.
스터드 용접은 아크열에 의한 순간적인 국부 가열이므로 용접 응력이 대단히 작아서 실용상 문제가 되지 않는다. 그러나 용접 후의 냉각 속도가 비교적 빠르므로 경화성이 큰 모재를 사용할 경우에 균열이 생기기 쉬우므로 중요한 구조물에서는 적당한 예열을 한다.
스터드 용접은 철강 재료 외에 동, 황동, 알루미늄, 스텐레스강에도 적용되며, 조선, 교량, 건축, 보일러관 등에 널리 응용되고 있다.
1.4.10. Brazing(경납땜), Soldering(연납땜)
납땜은 접합하려고 하는 금속을 용융시키지 않고 이들 금속 사이에 모재보다 용융점이 낮은 땜납(solder)을 용융 첨가하여 접합하는 방법이다.
땜납의 대부분은 합금으로 되어 있으나 단재금속도 사용된다. 땜납은 모재보다 용융점이 낮아야 하고, 표면 장력이 적어 모재 표면에 잘 퍼지며, 유동성이 좋아서 틈을 잘 메울 수 있는 것이어야 한다. 그 외에도 사용 목적에 따라 강인성, 내식성, 내마멸성, 전기전도도, 색채조화, 화학적 성질 등이 요구된다.
피접합물질은 저융점의 금속부터 3,000 ℃ 이상의 융점을 가진 금속, 비금속, 또는 반도체 등 여러 가지가 있으며, 땜납은 융점이 50∼1,400 ℃ 정도의 것이 사용되고 있다. 납땜은 땜납의 융점이 450 ℃ 이하일 때 이를 연납땜(soldering)이라 하고, 450 ℃ 이상일 때 경납땜(brazing)이라고 한다. 미국에서는 융점이 427 ℃(800 ℉)를 한계로 한다. 일반적으로 용접용 땜납으로는 경납을 사용한다.
납땜은 분자간의 흡인력에 의한 결합이므로 본드(bond) 결합이라고도 하며, 이 결합을 만족하게 하기 위하여 피접착 금속의 접착 표면을 깨끗이 하고 산화를 방지하며 불순물을 제거하기 위해 여러 가지 용제(flux)를 사용한다.
1.4.10.1 땜납재
⑴ 연납(soft solder)
융점이 450 ℃ 이하인 땜납재를 연납이라 한다. 연납은 일반적으로 주석(Sn), 주석-납(Sn-Pb) 합금, 납(Pb) 또는 필요에 따라 안티몬(Sb), 은(Ag), 비소(As) 및 비스무트(Bi) 등을 함유한다. 연납중에서 가장 많이 사용되는 것은 주석-납 합금이며(주로 주석-납 합금을 '땜납'이라고 한다.), 알루미늄, 특수강, 주철 등의 일부 금속을 제외하고는 철강, 동, 니켈, 납, 주석 및 이들 합금의 접합에 널리 쓰인다.
연납은 경납(hard solder)에 비해 기계적 강도가 낮으므로 강도를 필요로 하는 부분에는 부적당하다. 그러나 용융점이 낮고 납땜(soldering)이 용이하기 때문에 전기부품의 접합이나 기밀(氣密), 수밀(水密)을 필요로 하는 곳에 널리 사용된다. 보통 연납은 62 % Sn - 38 % Pb에 가까운 조성의 것을 사용하나, 납관 접합용에는 융해 온도 구역이 넓은 성분이 쓰인다. 자기용 땜납에는 주석-납-아연(Sn-Pb-Zn) 합금이 쓰이며, 납-카드뮴(Pb-Cd)계, 아연-카드뮴(Zn-Cd)계도 있다. 또 저융점 납땜으로는 비스무트-카드뮴-납-주석(Bi-Cd-Pb-Sn) 합금은 융점이 60-100 ℃ 의 것도 있다. 그러나 다른 땜납에 비해 강도가 작고 취약하다. 주로 전기부품의 납땜에 쓰인다.
대규모일 때에는 토오치 램프(torch lamp)나 가스 토오치 등을 사용하고 땜납의 형상으로는 봉 모양, 선 모양, 실 모양 등이 있으며, 특별한 것은 중공(中空)으로 된 선재 내부에 용제를 꽉 채운 것과 입자상의 땜납재에 용제를 혼합한 페이스트(phaste) 모양의 것이 있다.
⑵ 경납(hard solder)
융점이 450 ℃ 이상인 땜납재를 경납이라 한다. 경납은 연납에 비하여 용융점이 높고, 기계적 강도도 좋으므로 강도를 필요로 하는 장소든지 내열성, 내식성, 내마멸성을 필요로 하는 장소 또는 색채 등을 가능한 한 충족시키는 곳에 사용된다.
경납은 모재의 종류, 납땜 방법 또는 용도에 따라 여러 가지가 있다. 경납의 종류로는 은납, 황동납, 인동납, 알루미늄납, 니켈납 등이 있으며, 기타 특수 용도의 납이 몇 종 있다. 경납의 형상에는 선 모양, 세편상(?), 분말모양, 페이스트(phaste) 모양이 있고, 알루미늄-규소계의 납은 피복(?) 모양으로 된 것을 사용하고 있다.

① 은납(silver solder)
은납은 은-구리-아연(Ag-Cu-Zn) 합금 또는 카드뮴(Cd), 니켈(Ni) 및 주석(Sn)을 합금한 은 합금으로 경납 중 비교적 용융점이 낮아 작업이 쉽다. 또한 유동성이 좋고 강도 및 연신율이 우수하다. 알류미늄 및 마그네슘을 제외한 비철 합금과 철강과 동, 동합금 등의 납땜에 널리 사용된다.

② 황동납(brass solder)
황동납은 구리(Cu)와 아연(Zn) 60 % 이하를 합금한 동합금이며, 동, 동합금과 일부 철강 등의 납땜에 널리 사용된다. 융점은 850∼1050 ℃정도이다. 황동납의 결점은 전기 전도도가 낮고, 진동에 대한 저항이 적으며, 전해 작용을 받기 쉽다. 또한 아연의 증기압이 높으므로 납땜 작업 중 과열하면 아연이 증발하여, 이음부에 공공이 생겨서 이음부의 강도가 낮아진다. 따라서 1,000 ℃이상으로 가열하면 안된다.

③ 인동납(Phosphorus copper solder)
인동납은 구리(Cu)에 인(P) 또는 구리(Cu)에 인(P)과 은(Ag)을 합금한 동합금이며, 동이나 동합금의 납땜에 널리 사용된다.
이음부의 전기 전도도 및 기계적 성질이 좋고 황산 등에 대한 내식성도 우수하나, 철강 또는 니켈을 10 % 이상 함유한 합금의 땜납에 사용하면 취약하므로 주의해야 한다. 동과 동을 납땜할 때에는 용제가 필요 없으나 동합금에는 용제를 사용하며, 융점은 705-925 ℃ 정도이다.

④ 양은납(german silver solder)
양은납은 구리-아연-니켈(Cu-Zn-Ni) 합금이며, 니켈(Ni) 함유량이 많을수록 융점이 높고 색깔이 희게 된다. 보통 성분은 47 % Cu-11 % Zn-42% Ni 이며, 융점이 높고 강인하므로 동, 황동, 니켈 합금 철강 등의 납땜에 널리 사용된다.

⑤ 알루미늄납(Aluminum solder)
알루미늄납은 알루미늄(AL)을 주성분으로 하고 규소(Si), 구리(Cu) 등을 합금한 알루미늄 합금이며, 융점은 600 ℃ 정도이며, 모재와의 융점의 차이가 작으므로 납땜 작업의 온도관리를 주의해야 한다. 고력 알루미늄 합금은 융점이 낮으므로 납땜을 할 수 없다. 따라서 이들 합금은 보통 아연계 합금 등의 알루미늄 땜납이 사용된다.

⑥ 내열 합금용 납
내열 합금용 납에는 니켈-크롬(Ni-Cr)계, 은-망간(Ag-Mn)계, 구리-금(Cu-Au)계 등이 있으나, Ni-Cr계 납이 가장 좋으므로 많이 사용된다. 니켈 및 코발트계는 내열, 내식 재료인 제트 엔진, 가스 터빈, 스텐레스강 등의 납땜에 사용된다.
1.4.10.2 용제(flux)
용제는 용가제 및 모재 표면의 산화를 방지하고, 가열 중에 생성되는 금속 산화물을 녹여서 액상화하며, 땜납을 이음면에 침투시키는 역할을 한다. 따라서 융점이 땜납보다 낮고, 용제가 산화물로 되었을 때 땜납보다 가벼우며, 슬랙의 유동성이 좋고 또한 모재 및 땜납을 부식시키지 않는 것이 좋다. 용제는 이음면을 깨끗이 하고 이음면과 그 근처에 골고루 뿌리던가 또는 페이스트(phaste)로 만들어 칠한다. 또한 납땜 후 잔류 용제나 슬랙은 깨끗이 닦아내지 않으면 이음면의 부식을 촉진시킨다. 미국 용접 협회(AWS)에서는 다음 표와 같이 기본 용제와 모재와의 관계를 정했다.
<표 1> 모재에 따른 용제
AWS No.
모재의 종류
용제의 유효 온도 범위(℃)
용제의 주성분
사용형상
적용방식*
1
알루미늄 및 그 합금 BAlSi
371∼642
불화물
염화물
분말
1, 2, 3, 4
2
마그네슘과 그 합금 BMg
482∼648
불화물
염화물
분말
3, 4
3
구리와 그 합금
니켈과 그 합금
스테인제스강
탄소강 및 합금강
주철 기타 철계 합금
귀금속
BCu, BCuP, BAg, BAgMn, BAu, BCuZn, BNi
371∼1093
붕 사
붕 산
불화물
불화붕산염
분 말
풀모양
액 상
1, 2, 3
4
알루미늄 청동
알루미늄 황동
BAg, BCuZn, BCuP
565∼981
붕산염
불화물
염화물
분 말
풀모양
1,2,3
5
AWS No. 3과 같은 것, 또는 금은 제외 BCu, BCuP, BAg, BAgMn, BAu, BCuZn, BNi
538∼1204
붕 산
붕 사
붕산염
분 말
풀모양
액 상
1, 2, 3
6
티탄 및 지그코늄이 함유된 합금 BAg, BAgMn
371∼871
불화물
염화물
분 말
풀모양
1, 2 ,3
<적용방식*>
1 : 분말을 이음부에 뿌린다.
2 : 땜납 봉 끝을 가열하여 용제 속에 넣는다.
3 : 물, 알코올 등과 혼합해서 쓴다.
4 : 침투 납땜법
⑴ 용접용 용제
① 염화아연(ZnCl2)
가장 많이 사용되는 염화 아연액을 만들려면 염산은 사기 그릇에 넣고 그 속에 아연을 넣어서 포화 용액으로 한다.

② 염산(HCl)
진한 염산을 물로 희석시킨 것이며, 아연 도금 강판의 납땜에 사용된다.

③ 염화 암모늄(NH4Cl)
산화물을 염화물로 만드는 작용이 있으며, 염화 아연에 혼합하여 사용된다. 이 외에 송진, 인산, 페이스트 등도 사용된다.
⑵ 경납용 용제
① 붕사 (NaB4O7·10H2O)
융점이 낮은 경납용 용제로 사용되며, 그 융점은 760 ℃정도이다. 붕사는 높은 온도로 가열하면 유리 모양으로 되는데, 이것은 금속 산화물을 용해, 흡수하는 성질을 지닌다. 융해 후의 점성이 비교적 높은 결점이 있으므로, 이밖에 식염, 붕산, 탄산나트륨 등과 혼합하여 사용된다. 알루미늄, 마그네슘, 크롬, 베릴륨 외에는 흔히 사용되고 있다.

② 붕산(H3BO4)
붕산은 백색 결정체로서 융점은 875 ℃정도이며, 산화물의 제거 능력이 약하기 때문에 일반적으로 붕산 70 %에 붕사 30 % 정도를 혼합하여 철강에 주로 사용한다.

③ 3NaF·AlF3
알루미늄, 나트륨의 불화물이며, 불순물의 용해력이 강하다.

④ Cu2O
붕사와 혼합하여 주철 납땜에 쓰인다. 이것은 탈탄제로 작용하며, 주철면의 흑연을 산화시켜서 납땜을 쉽게 한다.

⑤ 식염 NaCl
융점이 낮고 단독으로는 못쓴다. 또한 부식성이 강하므로 혼합제로 소량 사용된다.
⑶ 경금속용 용제
알루미늄, 마그네슘과 그 합금의 납땜에서는 모재 표면의 산화물이 대단히 견고하기 때문에 용제는 산화물을 용해하여 슬랙으로 제거하기 위해서는 강력한 산화물의 제거 작용이 필요하다. 대표적인 용제의 성분에는 염화리튬, 염화 나트륨, 염화칼륨, 불화리튬, 염화아연 등이 있으며, 이것을 적절히 배합하여 사용한다.
1.4.7.3 납땜 부위의 차폐 분위기: 가스 시일드(shielding atmosphere)
적절한 가스 시일드에서 납땜을 하게 되면 산화방지 또는 산화물의 환원 작용에 의해 땜납의 흐름이 좋아져서 용제를 사용하지 않아도 납땜을 할 수 있다. 이것은 부품의 형상이나 성질상 용제를 사용할 수 없을 때 또는 땜납 후에 잔류 용제의 제거 처리를 할 수 없을 때 이용된다. 가스 시일드로는 불활성 가스, 질소 가스, 도시 가스, 해리 암모니아 가스, 수소 가스, 및 진공 등이 사용된다. 도시 가스는 고온에서 산화물의 환원이 불충분하므로 산화물이 그다지 문제가 되지 않는 연강, 저합금강의 납땜에만 이용된다. 해리 암모니아가스(75 % H2 +25 % N2) 및 수소가스는 환원 작용이 강하고, 용제가 필요없는 스텐레스강의 납땜에도 가능하다. 티타늄, 지르코늄 등과 같은 활성 금속의 납땜에는 진공 납땜이 이용된다.
1.4.7.4 납땜 방법
납땜 작업은 이음면의 청정, 조립, 가열 및 후처리로 이루어진다. 이음면은 미리 탈지, 솔질, 약품 청정 등으로 전처리를 하여 깨끗이 하고 적당한 용제를 도포한 후, 미리 선정된 가열 방법을 이용하여 소정 온도로 일정 시간 유지하여 납땜을 한다. 또, 부식성 용제를 사용하였을 때는 납땜 후에 잔류 슬랙을 제거하여야 한다. 그리고, 납땜용 가열 장치를 선택할 때는 납땜하는 이음의 형상, 치수, 수량, 신뢰성 등에 대해서 종합적 견지에서 검토할 필요가 있다. 납땜 작업은 그 가열 방법에 따라서 다음과 같이 분류된다.
< 표 1 >
납땜 방법
인두 납땜
땜인두, 가스 인두, 전기 인두
불꽃 납땜
용접 토오치, 납땜 토오치, 특수 토오치
침지 납땜
금속 욕조, 화학 약품 욕조
전기 납땜
아크 가열, 저항 가열, 고주파 유도 가열
노중 납땜
가스로, 경유로, 중유로, 전기로
⑴ 인두납땜(soldering iron brazing)
일반적으로 저온의 연납땜에 널리 사용되는 가장 간단한 장치며, 가열된 인두에서의 열전도에 의해 모재를 가열하고 땜납을 용융하여 납땜하는 방법이다. 납땜 온도가 높은 경납땜이나 열용량이 너무 큰 피용접물 등에는 부적당하다.
땜인두는 대부분 순동을 사용하며, 특수한 것은 소량의 티타늄(Ti), 규소(Si)를 함유한 동합금 또는 니켈(Ni)나 철(Fe) 등으로 도금하여 내식성 내구성을 좋게 한 것도 사용된다.
⑵ 가스 납땜(gas brazing)
토치 램프, 산소-아세틸렌 불꽃, 산소-프로판 불꽃 등으로 가열하여 납땜하는 방법이다. 일반적으로 가스 불꽃은 약간 환원성의 것이 좋으며, 용제는 이음면과 땜납의 양쪽에 도포하여 사용된다. 이음에는 불꽃의 외측을 대고 속불꽃은 닿지 않게 한다.
또 부품의 치수, 형상 및 열용량에 따라서 예열도 한다. 너무 과열하면 납땜의 확산 및 산화를 초래하기 쉬우며, 용제의 녹는 정도를 보고 이음의 온도를 추정할 수 있다.
⑶ 저항 납땜(resistance brazing)
납땜할 이음부에 용제를 바르고, 납땜재를 삽입하여 저항열로 가열하는 방법이다. 구조상 두 종류가 있으며 하나는 전극에 탄소 또는 흑연을 사용하여, 전극에 발생한 저항열로 납땜부를 가열하는 간접가열법과 전극에 텅스텐, 동합금 등을 사용하여 납땜부의 저항열을이용하여 납땜하는 직접가열법이 있다. 이 방법에서는 스폿 용접이 곤란한 금속의 납땜에 적당하다.
⑷ 로내 납땜(Furnace brazing)
로내 납땜은 전열이나 가스 불꽃 등으로 가열된 로내에서 납땜하는 방법이다. 이 방법은 온도 조절이 균일하므로, 정밀 이음이 가능하며, 납땜재는 미리 이음면에 삽입하여 로내에 넣는다. 비교적 작은 부품의 대량 생산에 적합하며, 또 분위기는 수소와 해리 암모니아 가스를 사용할 때가 많다.
⑸ 침지 납땜(dip brazing)
침지 납땜은 이음면에 땜납을 삽입하여, 미리 가열된 염욕(salt bath)에 침지하여 가열하는 방법과 납땜부를 용제가 들어 있는 용융땜 조에 침지하여 납땜하는 두 방법이 있다.
⑹ 고주파 납땜
땜납과 용제를 삽입한 틈을 고주파 전류를 이용하여 가열하는 납땜법이다. 자성이 있는 금속에서는 유도전류에 의한 가열이 주가 되며, 비자성의 금속에서는 과전류에 의한 가열이 주가 된다. 가열 코일은 부품에 다라서 적당한 형상과 용량이 사용된다. 이 방법은 가열 시간이 짧고 작업이 용이하나, 국부 가열에 의한 변형이 다르기 쉽다.
(참고) 용어설명
용가재(filler metal): 용착부를 만들기 위하여 녹여서 첨가하는 금속, 따라서 용접봉은 용가재에 속한다.
용극(consumable electrode) : 각종 아크 용접 및 아크 절단에서 아크중에서 아크 중에서 용융하여 소모되는 전극
용접금속(weld metal) : 용접부의 일부이며, 용접하는 동안 용융되었다가 응고된 금속
용접부(weld zone) : 용접 금속 및 그 근처를 포함한 부분의 총칭
용착부(weld metal zone) : 용접부안에서 용접하는 동안에 용융 응고한 부분
용착금속(deposited metal) : 용접 작업에 의하여 용가재로부터 모재에 용착한 금속
용착비드(weld bead) : 용접을 할 때 1회의 패스(지나감)에 의하여 나타난 용착금속
용융(fusion) : 두 개의 금속을 용융하여 완전히 하나게 되게 하는 것
용융지(molten weld pool, puddle) : 아크 또는 불꽃 등의 열원 부근에서 금속의 일부가 용해하여 만들어진, 용융 금속이 고여 있는 곳으로 용가재(즉 용접봉)의 금속과 용접하고자 하는 모재가 같이 녹아 용융지를 형성한다.
용제(welding flux) : 용접을 할 때 산화물, 기타 해로운 물질을 용융 금속에서 분리하고 제거하기 위하여 쓰이는 것
용제 함유 와이어 전극(flux cored wire electrode) : 용접용 와이어나 파이프 모양으로 되어 있어 그내부에 아크의 안정화, 탈산등의 목적으로 용제가 가득차 있는 것
스페터(spatter)현상 : 아크용접에서 용접봉 또는 용융지에서 작은 입자의 용적들이 비산되는 현상으로 이것이 지나치면 용착손실과 용접상태 불량, 청소작업이 필요하다.
슬랙(slag) :용착부에 나타난 비금속 물질
