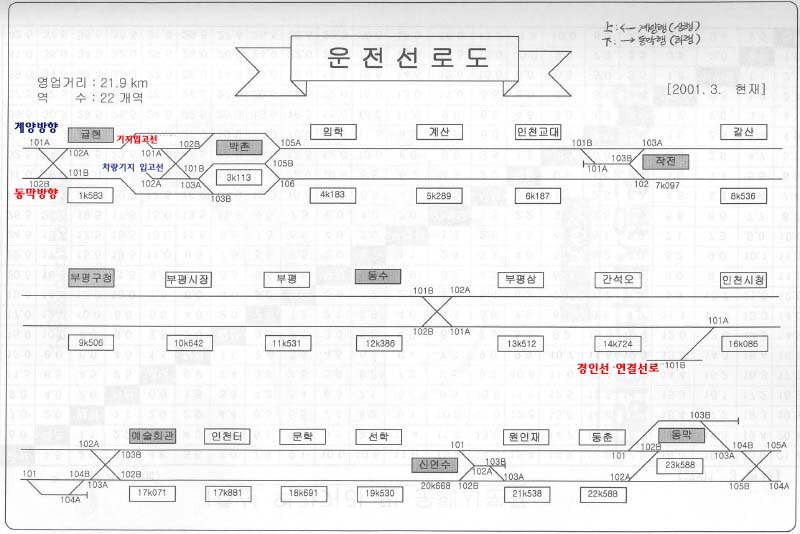

예전에 귤현-박촌간 선로를 문의하신 분이 있어, 역무실에서 찾다 보니 2001년 판 운전시각표에 배선도가 나와있어 스캔하여 올립니다.
사진설명
위에 있는 선로는 상행(계양←동막)방향 선로입니다.
밑에 있는 선로는 하행(동막←계양)방향 선로입니다.
17k071 의 의미는 귤현기점 17.071Km의 의미입니다.(지금은 계양기점으로 변경)
분기기에 적혀있는 숫자는 분기기 번호를 뜻합니다.
(분기기 번호는 1쌍으로 구성 A, B로 구별)
음영처리가 된 역은 신호통제실이 있는 운전취급역을 말합니다.
북부관리사업소(경인교대 위치) 관할 역: 계양~부평삼거리
남부관리사업소(인천시청 위치) 관할 역: 간석오거리~동막
첫댓글 경인선 연결선로를 활용해서 인천시청-동암간의 셔틀전철운행은 어떨까 생각해보네요...동암역에 선로 하나 증설하고 단선승강장 설치하고..개인적인 생각입니다..
드디어 알아낸 박촌-귤현 배선도!! 그리고 답변식으로 해주신 Imperatore 님 감사합니다
