안녕하세요. 반갑습니다.   (내측 전개도, 외측전개도 구하기)

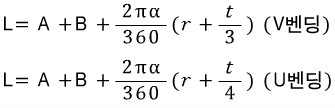

1. 내측  전개도 치수  가산법( 반지름(R)   값이 있을때...)





(t = 재료의 두께,  L = 전개길이, r =  굽힘 반지름 , A,B = 내측면 길이   = 내측면에서 중립축까지 거리 ) 일 때... 둘번째 갑으로 계산 합니다.

여기서 재료의  두께 값의  중립축을  구합니다. (r/t ) 구하기

 철판  2t에서  반지름이 4 이면...   4나누기  2는  =2   V굽힘의 1.5 ~ 3의

값의  찾고  옆의  0.33의 값을  재료의 t 갑에  곱합니다.

굽 힘  형 식	r/t	k
V  굽힘	0.5이하	0.2
	0.5~ 1.5	0.3
	1.5 ~ 3.0	0.33
	3 ~ 5	0.4
	5이상	0.5
U  굽힘	0.5이하	0.25 ~ 0.3
	0.5 ~ 1.5	0.33
	1.5 ~ 5.0	0.4
	5이상	0.5

2.외측 치수 가산법(반지름(R) 값이  0이고 , 90도 일때...)

t	1.0	1.2	1.6	2.0	2.3	3.2
C	1.5	1.8	2.5	3.0	3.5	5.0

n : 직변부의 수

n - 1 : 굽힘 장소의 수

C : 신장보정계수



1.  내측으로   전개도 구하는 방법. => 허용,  K 변수 값

2.  외측으로  전개도 구하는  방법. => 차감

이처럼...   여러가지  방식을  전개식을  구합니다.

2. 내측 치수 가산법 ( 90도 일때...) 간단하게.

벤딩(굽힘)  90도  직각 ( R = 0)일 때...

 L  =  A  +  B +  K (n)

( L  =  전개 길이,  A , B => 내측면  길이,   K = 연신율 길이 값, n = 굽힘 장소의 수 )

 K =  0.4 곱하기 t (재료의 두께)

 K =  0.45 t

 K =  0.5 t     이처럼.... 3가지로  구합니다.

 연신율은   재료의  중립축에서  내측으로  갑니다.    R/T  값을  나누어서   5 값이 나오면  재료의 중립축 입니다.

벤딩(굽힘)은  탄성과 소성의  중립축 값을  구한다.

도면은 솔리드 윅스  K 변수값  구하기를 참조 해 주세요.
