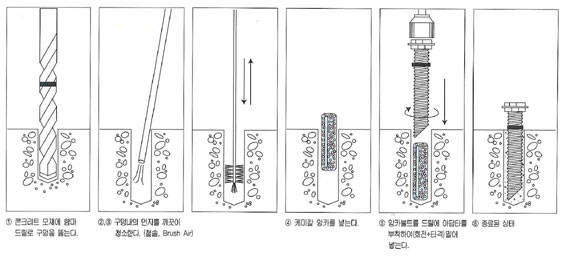

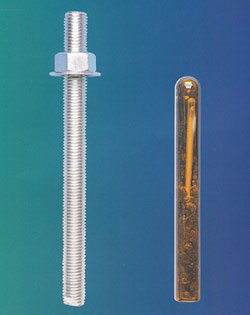

* 케미컬 앙카의 용도 1. PLANT 공사 : LNG 지하 탱크, 발전소기초공사, 지중선 케이블, 브라켓트설치, 중기계고착. 2. 토목공사 : 교량공사, 항만 시설공사, 케이블공사, 수도관용 브라켓트, 방음벽 설치, 핸드레일 설치. 3. 건축공사 : 대리석건식설치, 엘리베이터, 간판,조명등 설치, 철골기초공사, 기둥보강공사. * 케미컬 앙카의 장점 1. 콘크리트와 철구조물을 부착하기 위한 고하중용 접착 앙카이다. 2. 동.하중 및 진동에 저항력을 갖고 있음. 3. 충격하중에 대한 저항력이 크다. 4. 연약한 모재를 강화시킨다. 5. 모재내에 확장으로 인한 STRESS를 주지 않는다. 6. 다양한 모재에 사용할 수 있다. 7. 용벽 및 벽체의 두께에 따라 짧은 길이의 케미칼 앙카의 생산이 가능하다. 8. 주문에 따라 직경 및 길이를 조정할 수 있다. 9. 방수를 요하는 수중 구조물의 부착에서도 우수한 성능
◈ SIZE LIST
Capsule
Using bolt Differ shape of steel patch
Basic laying
Tensil strength weight (Fc=210kgf/cm2)
Outer dia (mm)
Total length (mm)
Weight
Laying Drgree (mm)
Laying length (mm)
8
70
2.7
M8. W5/16
9
70
2,540
D 6
10.5
90
6.0
M10. W3/8
12 13
90
3,910
D 10
13
95
9.5
M12. W1/2
14.5 16
100
5,840
D 13
17
120
21
M16. W5/8
19 20
130
9,810
D 16
20
190
50
M20
24 22 26
200
16,750
W3/4
D 19
24
230
87
M22. W7/8
28 30
250
26,640
D 22
28
280
148
M24. W1
32 34
300
31,770
D 25
34
300
258
M30. W11/4
40 42
350
42,500
D 32
40
350
414
M36. W11/2
48 50
400
52,700
D 38

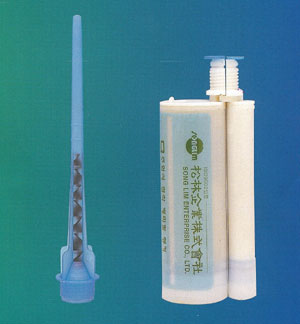

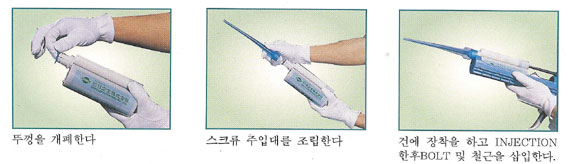

주입식 케미컬 앙카
- 특징 및 장점 주입식 케미컬 앙카는 카트리지 TYPE으로 유리관 CAPSULE TYPE 의 시공상의 어려운 점을 개선하여 BOLT 및 철근등을 회전시킬 필요없이 보다 신속.간편하게 SETING 시킬 수 있는 제품으로 콘크리트 표면에 접착력이 좋아 고하중을 유지하며 화학적으로 안정하여 콘크리트 성분인 알칼리에 대한 내성이 탁월하다.
* 주입식 케미컬 앙카는 허공속에서도 앙카링 할 수 있다.
퍼지 앙카
퍼지앙카 개발 전산 볼트를 퍼지앙카에 미리 조립하여 상단 홈에 넣은 다음 계속조이면 상단 부분이 벌어지면서 조립이 됩니다.

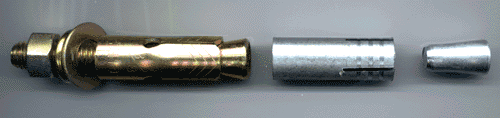

셋트 앙카 ( SET ANCHOR )
특 징 셋트 앙카는 볼트와 파이프가 함께 조여지므로 최대 내진성(견디는 힘)을 발휘하여 안전한 시공이 됩니다. 어 떠한 작업 조건에서도 신속하고, 확실하게 시공이 되도록 개발한 획기적인 앙카입니다.
용 도 건설공사, 전기공사, 위생공사, 냉난방공사, 조작부대공사, 간판공사, 기계설치공사 등 셋트 앙카는 무슨 공사 에도 사용됩니다.
◈ SIZE LIST
Meterial SS41(Normal steel), *SUS 304(Stainless)
Bolt size
Plate size
Tensil strength
Suitable drill
Bolt size(A)
Total length(l)
Screw length(S)
Drgree(A")
Pipe length(B)
M6(W1/4)
50 (mm)
25(mm)
10.0(mm)
30(mm)
740 kgf
11.0 (mm)
M8(W5/16)
60
30
12.0
35
2,120
12.5
M10(W3/8)
75
45
14.0
40
2,930
14.5
100
70
125
85
150
100
200
150
250
180
300
230
M12(W1/2)
100
60
17.0
50
4,710
18.0
125
75
150
100
200
150
250
180
300
230
M16(W5/8)
100
50
21.0
65
4,740
22.0
125
70
5,200
150
90
200
140
250
180
300
230
7,690
M20(W3/4)
150
80
25.0
75
6,500
26.5
200
130
16,880
250
180
300
230
M22(W7/8)
200
130
28.0
95.0
19,750
29.0
250
180
300
230
M24(W1")
200
130
32.0
110
27,600
33.0
250
180
300
230
올 앙카 (ALL ANCHOR)
* 특징 1. 볼트와 같은 구경의 구멍에 사용되며 간단히 작업이 됩니다. 2. 볼트의 센타-핀을 두드리면 콘크리트 등에 고착됩니다. 3. 너트를 세트한 상태에서 시공되므로 구멍의 깊이에 관계없이 사용됩니다. * 용도 1. 기계의 설치 2. 위생기기의 부착 3. 전선도관의 고정 4. 간판.공고탑의 부착 5. 엘리베이터 부착공사, 의자의 부착 6. 냉난방.공조의 부착 7. 천정 드리움 볼트의 부착 8. 조명기구의 부착 9. 방벽, 경계 난간의 부착 10. 기타 콘크리트,돌,벽돌, 콘크리트 브록크에 기기부착전반
올 앙카는 콘크리트, 경량 콘크리트, 블록크 등의 부착공사에 사용되어 간단, 신속, 경제적인 앙카로서의 목적을 훌륭히 해내고 있습니다.
◈ SIZE LIST
Meterial SS41(Normal steel), *SUS 304(Stainless)
Bolt size
Total length(mm)
Thread length(mm)
Tensil strength(kgf)
Drill suitable
M10
60 70 80 90 100
25 25 25 30 30
1,500
10.0
M12
70 90 100 120 150
25 30 40 50 50
2,500
12.0
M16
100 120 130 150 180
40 40 50 50 50
3,000
16.0
M20
130 150 190
50 50 50
5,000
20.0
앙카 (WEDGE ANCHOR)
빠르고 신뢰성있는 관통부착형 앵커 냉간 소성(Cold-forming) 가공으로 재질이 강하면서도 견고하다. 관통부착시 베이스플레이트 구멍과 앵커구멍 위치가 일정하지 않더라도 별 문제가 없다. 또한 HSA는 앵커구멍에 삽입하기가 쉽다. 삽입후 너트를 약 3번 정도 회전시키면 셋팅이 완료되는데, 3개의 넓은 확장웨지가 충분한 인발력을 발휘한다. 나사산 위의 붉은 줄은 적정깊이의 셋팅 유무를 표시한다. HSA는 하중이 증가하는데 따른 추가확장 기능이 있다.
The Cold-Forming Processed Products
Hook Bolt (바리게이트 휀스용)
Safety Gum Band
◈ SIZE LIST
Meterial SS41(Normal steel), *SUS 304(Stainless)
Bolt size
Bolt length (mm)
Thread length (mm)
Large boole Depth(mm)
Small fastenable thickeness(mm)
Tensil strength (kgf)
Drill suitable (mm)
M8
75 95 115
25 25 25
65 65 65
10 30 50
2,500
8
M10
80 90 110 120 130
30 30 35 35 35
70 70 70 100 100
10 20 40 20 30
3,500
10
M12
70 90 110 120 140
30 30 35 35 35
60 70 90 95 95
10 20 20 25 45
4,250
12
M16
120 145 160 220
40 40 40 40
110 115 115 170
10 30 45 50
7,000
16
M20
150 170 220 270
45 45 45 45
115 130 150 240
35 40 70 70
12,250
20
프레임 앙카 ( FRAME ANCHOR )
- 창문, 창호, 문틀등에 사용한다.
◈ SIZE LIST
Anchor's size
Total length (mm)
The Minimun Insertion's length (mm)
Tebsil stegth (kgf)
Suitable Drill (mm)
M10
72 92 112 132 152
38 38 38 38 38
170 170 170 170 170
10
◇ 상점 : (주)삼아볼트기업 ☏ 전 화 : 032) 575-1100
Copyright ⓒ 2002 naiza.com. All rights reserved
(주)삼아볼트기업 홈페이지 : http://naiza.com/samabolt
슬라브 앙카 ( SLEEVE ANCHOR)
- 콘크리트, 강화벽돌 부착용 슬리브 앙카
- 특징 돌출부위가 있어 앙카가 구멍속에서 헛돌지 않고 슬리브의 확장이 용이하여 강력한 이발력을 발휘한다. 일반건축, 토목공사현장, 기계및 전기설비, 콘크리트, 블럭에 사용이 가능하고 시공이 간편하며 능률적인 작업을 할수 있다.
◈ SIZE LIST
Size
Length (mm)
Depth of Punching(mm)
Suitable Drill(mm)
M6 M6 M8 M8 M10 M10 M10 M12 M12 M16
46 76 58 88 65 85 110 72 112 131
40 40 47 47 56 56 56 72 72 85
8 8 10 10 12 12 12 16 16 20
스트롱 앙카 ( STRONG ANCHOR )
넓은 용도
건설공사, 전기공사, 위생공사, 냉난방공사, 조작부대공사, 간판공사, 칸맥이공사, 천정 공사, 기계설치공사 등 스트롱 앙카는 어떤 공사에도 활용됩니다.
◈ SIZE LIST
Bolt size
Slate dia
Screw lengtgh
Total length
Plate size
Tensil Strength (kgf)
Suitable drill (mm)
A
B (mm)
S (mm)
ℓ (mm)
E (mm)
F (mm)
G (mm)
M6(W1/4)
10.5
15
30
5.0
7.0
14.0
90
11.0
M8(W5/16)
12.0
17
35
5.5
8.0
16.0
1,848
12.5
M10(W3/8)
14.3
18
40
7.5
10.0
19.0
2,220
14.5
M12(W1/2)
17.5
22
50
9.5
14.0
23.5
3,785
18.0
M16(W5/8)
21.5
27
60
12.5
16.5
30.0
5,180
22.0
M20(W3/4)
25.5
35
80
16.0
20.0
32.0
5,500
26.5
M22(W7/8)
28.5
40
90
19.0
25.5
40.0
6,200
29.5
M24(1")
31.8
50
110
20.0
30.0
45.0
8,000
33.0
드로핀 앙카 ( DROPIN ANCHOR )
◈ SIZE LIST
Size
Length (mm)
Depth of Punching (mm)
Tensil Strength (kgf)
Suitable Drill (mm)
M10(3/8") M12(1/2") M16(5/8") M20(3/4")
40 50 65 80
43 53 69 85
380 850 1,150 1,600
12 16 20 25
Y.J 파워 앙카 (Y.J NEW POWER ANCHOR)
용 도 셋트앙카. 스트롱앙카를 사용하는 각종 경량 철구조물
특 징 본제품은 현재 상용중인 셋트앙카, 스토롱 앙카만을 사용하였던 종전의 불편함을 최소화시켜 그 특징만을 보완, 겸용으로 설계된 신제품입니다. 셋트앙카, 스트롱 앙카보다 인장력이 훨씬 뛰어나 고정물을 견고하게 부착시킬 수 있습니다. 특히 슬리브에 두개의 날개가 돌출되어 있어 시공시에 헛돌아감을 방지하여, 어떤 작업조건에도 구애받지 않고 시공이 간편하도록 설계된 영진산업의 획기적인 신제품입니다.
◈ SIZE LIST
size
Suitable dill(mm)
Depth (mm)
Using Bolt
10 X 35 12 X 45 16 X 50 18 X 60 16 X 50
10 12 16 18 16
45 55 65 80 65
M6 X 50 M8 X 60 M10 X 70 M12 X 80 W3/8
Y.J 히트 앙카 (Y.J HIT ANCHOR)
용도 : 헨드레일(계단난간용) 발코니 전용 앙카
특징 : 본제품은 현재 사용중인 계단난간용 앙카로 시공이 간편하며7 공기를 단축시킬 수 있는 새로운 기법과 신소재로 개발한 영진산업의 획기적인 신제품입니다. 특수 다이케스팅공법을 응용하여 제작된 제품이므로 슬리브의 부식을 방지하고 강력한 인장력을 발휘 제품을 견고하게 부착하여 오랜 수명을 보장할수 있습니다.
◈ SIZE LIST
Size
Sutable Drill(mm)
Depth of Punching(mm)
10 X 32 12 X 36
10 12
30 40
스트롱 픽스 휠더 ( Stone Fixing & Welding )
재질 : 스칠, 스텐인레스도 있음.
구조체에 사용 건설성 감수 "계수수설비지침"에 따른 내진벽의 증설 또는 기존 건물과 증축부의 접합 등 콘크리트의 구조체용에 쓰도록 개발한 앙카입니다.
전단에 강함 건물의 기존부와 증설부의 접합장소에 다보줄으로 설치되어 양 부위간의 전단력을 확실히 전달하여 내진보강의 목적을 전할 수 있음.
1. 본 제품들은 영진산업이 심혈을 기울여 개발한 제품으로서 변기를 고정시키는데 쓰이는 것으로, 특수사기의 파이프를 소재로 제조되어 있어 고정시 견고히 공정될뿐만 아니라, 수지의 특수한 인장성 때문에 변기가 갈라짐이 없고 또한 녹이 쓸지 않는 특수성이 있다. 시공방법 2. 세면기 부칠용 전문 ANCHOR BOLT로서 특수직지 파이프의 강력성이 있어 사용시 사기제품의 파손을 방지하여 녹이 쓸지 않고 체결 NUT는 특수하게 설계되어 있어 일반제품과 같이 별도로 고무박킹, 와셔가 필요하지 아니하며 세면기의 수명을 조정하는 데에도 편리하게 설계되어 있다. 시공방법 3. 목용질이나 발코니등 타일이 장착되어 있는 곳의 작은 시반등을 시공하는데 간편하게 쓰이는 특징 ANCHOR BOLT이다. 시공방법
◇ 상점 : (주)삼아볼트기업 ☏ 전 화 : 032) 575-1100
Copyright ⓒ 2002 naiza.com. All rights reserved
(주)삼아볼트기업 홈페이지 : http://naiza.com/samabolt
올 프러그 ( ALL PLUG )
콘크리트, 블럭, 벽돌, 몰탈, 타일용 변질되지 않는 강화나이론제 녹이 없고, 부식되지 않는 재질은 포리아믿 6일 변용. 조음에 의한 파열도 없음.
특징 - 나이론 100%로 변질이 없음 - -40℃ to +100℃ 의 온도에 견딤
용도 - 샷시부착/세면기/난방기구 부착/전기기구 부착/ 실내장식 등 부착
Plug size
Outer-dia D(mm)
Total length L(mm)
Suitable dia (mm)
Drill degree
5 X 25 6 X 30 8 X 40 10 X 50 12 X 60
5 6 8 10 12
25 30 40 50 60
2.7~3.8 3.5~4.5 4.5~6.2 6.2~8.0 8.0~9.0
5 X 25 6 X 30 8 X 40 10 X 50 12 X 60
플라스틱 앙카 ( PLASTIC ANCHOR )
- 용도 경량 콘크리트 등에 적합하며 특히 조적 별돌등에 아주 좋음. ◈ SIZE LIST
Anchor's Diameter (mm)
Anchor's Length (mm)
Hole's Depth (mm)
Screw's Diameter (mm)
8 10 12 14
50 65 75 85
65 75 90 100
4-6 6-8 8-10 10-12
- 용도 콘크리트 벽면에 경량 구조물을 부착할때 시공이 편리하고 특히 돌출부가 있어 헛도는 것을 방지한다. ◈ SIZE LIST
Anchor's Diameter (mm)
Anchor's Length (mm)
Hole's Depth (mm)
Screw's Diameter (mm)
Diameter Zrec (kgf)
Qrec (kg)
5 6 8 10
25 30 40 50
30 35 45 55
2.6 ~ 4 3.5 ~ 5 4.5 ~ 6 6 ~ 8
30 50 80 140
45 90 120 220
스틸 인사이드 ( STEEL INSIDE )
* 스프링. 타잎 - 뎃키 프레이트용으로 개발된 스프링.타이프 인사이드이다.. 1mm 이하의 프레이트가 적당하다. - 시공후 만일 충격이 가해지더라도 스프링의 복원력이 있어 원상태로 돌아간다 - 시공이 간단하다. 드릴 구멍에 밀어 놓음으로 고정된다. - 금속와셔이므로 볼트로부터 프레이트의 아-스 효과가 있다.
프레싱. 타잎 - 경천정 설치 기능을 살린 경제적인 멧키 인사이드 - 한.두번 빤칭으로 시공이 되는 주입식 프레싱. 타잎
◈ SIZE LIST
Bolt Dia
Laying (mm)
Tensi Strength (mm)
Drill Degree (mm)
W 3/8 W 3/8 W 1/2
40 50 50
1,500 2,000 2,500
15.0 15.0 21.0
스틸 앙카 ( STEEL ANCHOR )
◈ SIZE LIST
Thickness D1(mm)
Body Dia D2(mm)
Depth H1(mm)
Head Thickness H2(mm)
Valid screw H3(mm)
21.5 21.5 21.5
12 12 12
20 30 40
6.0 6.0 6.0
6.0 6.0 6.0
◈ SIZE LIST
Screw Dia
Depth (mm)
Drill Dia (mm)
Concrete Depth
Max (mm)
Min (mm)
Ave (mm)
Compress Strength (kgf/cm2)
W 3/8 W 3/8 W 3/8
20 30 40
15 15 15
840 1,190 1,970
400 1,080 1,490
607 1,137 1,753
268 268 268
어버 캣치 ( EVER CATCH ) - 앙카
에버 캣치는 볼트를 조이므로서 ALC기포와 콘크리트 내의 직경산이 압축 확대되며 구멍벽면에 충분히 먹혀들어 완전히 고정되여서 충분한 인장강도가 유지되는 획기적인 앙카이다.
특징 1. 에버 캣치는 암나사에 설계되여 있으므로 부착기구 등의 두께가 같지 않아도 볼트의 길이는 자유로히 변경 사용가능함 2. 규정의 드릴 구멍을 내여 에버 캣치의 볼트를 10회전 조이는 간단한 작업으로 완료된다. 3. 조이는 것이 정도에 넘지 않으므로 작업능률이 향상되어 작업경비가 절약된다. 4. 인장강도 지구력이 필요하므로 재질에 고무를 사용하지 않음으로 안전도가 우수하며 인장강도도 반영구적으이다.
넓은 용도 전기공사, 위생공사, 천정인사이드, 창문틀, 닥터제작, 부매공사, 기타 어떠한 건설공사에도 에버 캣치는 폭넓은 용도를 가지고 있다.
익스팬션 캡 ( EXPENSION CAP )
- 용도 : 블록을 사용하여 건축물을 지었을 때 블록의 구멍으로 인한 고정물의 어려움이 있을 때 사용 - 사용볼트 : WOOD SCREW
size
WOOD SCREW
deep (mm)
Suitable drill(mm)
1/4 3/8 1/2
(M6) W1/4 (M10) W3/8 (M10) W1/2
40 60 65
18 20 26.5
철근 앙카 ( REINFORCED )
특징 철근, 외통 모두 철제로 매설 강도가 크며 내진성, 벤딩 강도도 뛰어나 안전한 시공을 할 수 있다. 철근앙카(구강)는 어떠한 작업에도 신속 안전하게 시공할수 있는 획기적인 매설 앙카이다.
넓은 용도 건설공사 특히 칸막이 공사(콘크리트 브록크), 철근 접속 토목공사 등에 이 앙카가 활약하고 있다.
◈ SIZE LIST
Meterial : SS41(Normal steel)
Steel size (mm)
Sleeve size (mm)
Tensil strength (kgf)
Suitable Drill (mm)
Out Dia
Total length
Degree
Total length
8.4
400
14.0
40
2,160
14.5
11.2
500
17.3
50
3,790
18.0
◇ 상점 : (주)삼아볼트기업 ☏ 전 화 : 032) 575-1100
Copyright ⓒ 2002 naiza.com. All rights reserved
(주)삼아볼트기업 홈페이지 : http://naiza.com/samabolt
철근 앙카 ( REINFORCED )
◈ SIZE LIST
Meterial : Defferant shape's steel)
Steel size (mm)
Sleeve size (mm)
Tensil strength (kgf)
Suitable Drill (mm)
Out Dia
Total length
Degree
Total length
10.0
450
16.0
40
2,490 2,320
16.5
13.0
600
18.0
50
3,000 3,020
19.0
16.0
700
24.0
60
6,640 6,400
25.0
고강도 앙카 시스템 - AR CHEMICAL SETTER
* 콘크리트. 기포성 콘크리트. 암반등의 모재에 경이직강도로 고칙하는 세계의 ANCHOR SYSTEM * 일반볼트용(SS41 재질볼트용. 이형철근용) * 넓은 용도
