ㅣ 내경 10~22mm ㅣ 내경 25~45mm ㅣ 내경 50~75mm ㅣ 내경 80~105mm ㅣ 내경 110~160mm ㅣ

▶ 내경 10~22mm

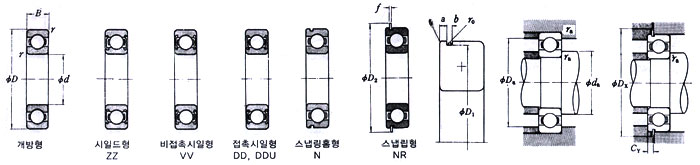

주 요 치 수 (mm)				기본정격하중		계수	허용회전수(rpm)	호칭번호						스냅링치수(mm)		질량(kg)
d	D	B	r	{kgf}		fo	오일윤활	개방형	시일드형		시일형	스냅링홈형	스냅링형	D2	f	(참고)
			(최소)	Cr	Cor		개방형 Z형							(최대)	(최대)
10	19	5	0.3	175	86	14.8	40000	6800	ZZ	W	DD	-	-	-	-	0.005
	22	6	0.3	275	129	14.0	38000	6900	ZZ	W	DD	N	NR	24.8	0.7	0.009
	26	8	0.3	465	201	12.4	36000	6000	ZZ	W	DDU	N	NR	28.7	0.84	0.018
	30	9	0.6	520	244	13.2	30000	6200	ZZ	W	DDU	N	NR	34.7	1.12	0.032
	35	11	0.6	825	350	11.2	26000	6300	ZZ	W	DDU	N	NR	39.7	1.12	0.052
12	21	5	0.3	195	106	15.3	38000	6801	ZZ	W	DD	-	-	-	-	0.006
	24	6	0.3	295	149	14.5	36000	6901	ZZ	W	DD	N	NR	26.8	0.7	0.010
	28	7	0.3	520	241	13.0	32000	16001	-	-	-	-	-	-	-	0.019
	28	8	0.3	520	241	13.0	32000	6001	ZZ	W	DDU	N	NR	30.7	0.84	0.022
	32	10	0.6	695	310	12.3	28000	6201	ZZ	W	DDU	N	NR	36.7	1.12	0.037
	37	12	1	990	425	11.1	24000	6301	ZZ	W	DDU	N	NR	41.3	1.12	0.060
15	24	5	0.3	212	128	15.8	34000	6802	ZZ	W	DD	-	-	-	-	0.007
	28	7	0.3	440	230	14.3	30000	6902	ZZ	W	DD	N	NR	30.8	0.85	0.015
	32	8	0.3	570	289	13.9	28000	16002	-	-	-	-	-	-	-	0.027
	32	9	0.3	570	289	13.9	28000	6002	ZZ	W	DDU	N	NR	36.7	1.12	0.031
	35	11	0.6	780	380	13.2	24000	6202	ZZ	W	DDU	N	NR	39.7	1.12	0.045
	42	13	1	1170	555	12.3	20000	6302	ZZ	W	DDU	N	NR	46.3	1.12	0.083
17	26	5	0.3	268	160	15.7	30000	6803	ZZ	W	DD	-	-	-	-	0.007
	30	7	0.3	470	260	14.7	28000	6903	ZZ	W	DDU	N	NR	32.8	0.85	0.017
	35	8	0.3	610	330	14.4	26000	16003	-	-	-	-	-	-	-	0.033
	35	10	0.3	610	330	14.4	26000	6003	ZZ	W	DDU	N	NR	39.7	1.12	0.041
	40	12	0.6	975	490	13.2	20000	6203	ZZ	W	DDU	N	NR	44.6	1.12	0.067
	47	14	1	1390	675	12.4	18000	6303	ZZ	W	DDU	N	NR	52.7	1.12	0.113
20	32	7	0.3	410	252	15.5	26000	6804	ZZ	W	DD	N	NR	34.8	0.85	0.017
	37	9	0.3	650	375	14.7	22000	6904	ZZ	W	DDU	N	NR	39.8	0.85	0.037
	42	8	0.3	810	455	14.5	20000	16004	-	-	-	-	-	-	-	0.048
	42	12	0.6	955	510	13.8	20000	6004	ZZ	W	DDU	N	NR	46.3	1.12	0.068
	47	14	1	1300	670	13.1	18000	6204	ZZ	W	DDU	N	NR	52.7	1.12	0.107
	52	15	1.1	1620	805	12.4	17000	6304	ZZ	W	DDU	N	NR	57.9	1.12	0.145
22	44	12	0.6	960	515	14.0	20000	60/22	ZZ	W	DDU	N	NR	48.3	1.12	0.074
	50	14	1	1320	695	13.5	16000	62/22	ZZ	W	DDU	N	NR	55.7	1.12	0.119
	56	16	1.1	1870	940	12.4	16000	63/22	ZZ	W	DDU	N	NR	61.7	1.12	0.179
