4. 경위도좌표계와 경위도좌표의 이해

[자이]

[1] 좌표계란 영어로 Coordinate Syetem 으로 크게  지리좌표계와  투영좌표계로 나뉘어 집니다.

1. 지리좌표계(Geographic CS)는 경위도좌표계 라고도 합니다.

    3차원 경위도좌표계는 3차원 공간에서 [경도] [위도] [고도] 세 부분이 서로 직교한다고 해서 붙혀진 이름입니다.

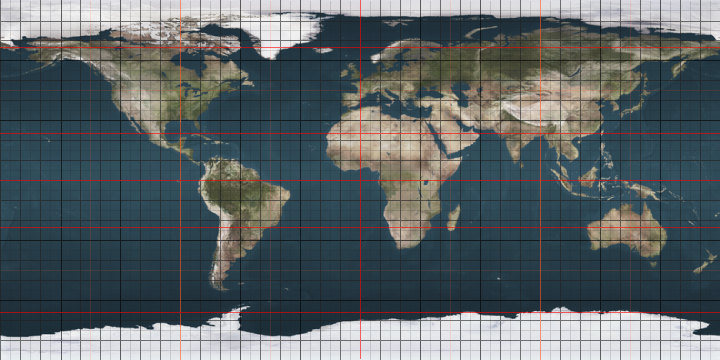

* 2차원 경위도좌표계 : 지구상의 위치를 나타내는 3차원 좌표계인 지구타원체의 위치를 2차원인 면에 표현

경도 180도 위도 90의 각도를 똑같은 간격으로 직각형태로 표현, 경도와 위도의 비가 2:1로 나타남.

2. 투영좌표계는 3차원의 지구 표면을 2차원 면에 투영하게 되는데 이중 대표적인 좌표계가 평면직각좌표계입니다.

    (1) 평면직각좌표계는 또한 위치표시를 경위도좌표과 TM좌표로 나누어집니다.

         1. 경위도좌표는 좌표값을 위도와 경도값으로..

         2. TM좌표는 좌표값을 동거 X미터, 복거 Y미터등으로 미터로 표시합니다.

* 평면직각좌표계 : 3차원의 지구타원체를 2차원의 평면에 투영시켜 생성한 2차원 좌표계

              예) TM좌표계, UTM-K좌표계(단일평면직각좌표계) , MGRS 좌표계

[2] 좌표는 영어로 Coordinate 또는 Grid, Point 라고도 합니다.

      좌표는 평면직각좌표계 안에서 크게 (1) 경위도좌표와 (2) TM좌표로 나뉘어 집니다.

1. 경위도좌표(Curved Grid)는 평면직각좌표계에서 위도와  경도를 평면에 투영한 좌표(Point)입니다.

    3차원 좌표를 2차원인 평면직각좌표계에 투영하다보니 경위도선이 직선이 아닌 곡선으로 이루어집니다.

    3차원에서 직교하던 격자선이 2차원에서는 곡선으로 변하게 된 거죠.

2. 온맵 지도를 평면직각좌표계라 부르는데, 온맵에 그려져 있는 좌표(Grid)는 경선과 위선으로 이루어진 경위도좌표이

   며 곡선으로 되어 있죠.

   또한 중앙자오선을 기준으로 평행한 좌표를 만들어 사용하는데 이를 직각좌표(Rectangular Grid)라 부릅니다.

   평면직각좌표계는 1. 직각좌표와 2, 경위도좌표로 표시합니다.

   1.   직각좌표는 미터방식이라하여 좌표를 동거 X, 북거 Y미터 등으로 표시합니다.

   2.   경위도좌표는 동경 X도, 북위 Y도 등 각도로 표시합니다.



          빨간격자=> 직각좌표,            파란격자=> 경위도좌표

오룩스에서 사용하는 온맵지도는 곡선으로 되어있는 평면직각좌표계의 경위도 좌표를 경위도좌표계로 변환하여 경위도선을 직선으로 만들게 됩니다.

평면직각좌표계에서 경위도좌표계로 변환하여 사용하게 되면  네이버, 다음지도는 기준선이 달라 평면직각좌표계에서 지도가 맞지않을 지라도 경위도좌표계로 변환하면 같은 위치를 표시할수 있습니다. 하지만 구글지도는 타원체가 다르기 때문에 네이버나 다음지도와 다른 좌표값으로 나타납니다.
