ALC (Autoclave Light-Weight Concrete,경량기포 콘크리트) 란?

ALC는 1930년대 북유럽의 스웨덴에서 처음 개발되었다.

추운나리인 관계로 단열성능이 뛰어나고 건식공사로 연중 공사를 수행할 수 있는 자재가 필요하지 않았을까 하는 생각이 든다.

이후 건축물에 보급확대된 것은 2차 대전 이후 독일에서 전후 복구 사업을 위하여 본격적으로

사용되어 졌다.

원래의 명칭은 AAC(Autoclaved Aerated Concrete)이나 1960년대 초 일본으로 기술이 전수되면서 ALC(Autoclaved Light-Weight Concrete)로 불리면서 일본, 한국, 동남아 등지에서만

ALC로 불리고 있다.

원료로는 규산질 재료가 50~60%, 생석회, 시멘트, 무수석고 , 발포제인 소량의 알루미늄이 사용된다.

기포가 전체적으로 70~80%를 차지하므로 밀도가 콘크리트에 1/4 밖에되지 않아 가벼워 시공이 유리하고 단열성능이 있으며 건식공사로 기후에 영향을 받지 않는 자재이다.

ALC 패널은 폭 최대 600mm로 제작되며 길이는 최대 6M까지 공장 제작된다.

ALC BLOCK의 시공시 유의사항

1>운반계획의 수립

2>블럭의 커팅(Cutting)시 집진계획의 수립

3>패널의 오프닝확인(Opening)

4>이질재와 만나는 부위의 확인

건식공법의 적극적인 현장적용

조적공사는 작은 부재를 습식으로 쌓기 때문에 잔재물이 많이 발생하고 현장이 지저분해지며

동절기 시공상 어려움이 있다.

차후 ALC패널과 같이 계절에 영향을 받지 않고 연중 시공할 수 있는 자재의 개발을 기대하여

봅니다.

ALC 패널의 장점은 무형의 이익 (원가, 품질, 공기단축)등 많은 이익을 얻을 수 있다

ALC 블럭의 장점으로는

대표적으로 단열성,내화성,경랑성,시공성,친환경성 등이 있습니다.
단열성의 경우엔 제품내부의 미세한 독립된 기포가 열의 전도를 차단하므로 일반콘크리트 보다 10배 이상의 단열성이 있습니다.

내화성은 ALC의 주원료와 관계가 깊은 것인데, ALC의 주 원료는 무기질원료입니다.시멘트와 규사 생석회 등이므로 화재시에도 유독가스가 발생하지 않을뿐더러 100mm벽체를 1,000℃로 2시간을 가열하여도 이면온도는 77℃로 K.S 규정인 260℃에 훨씬 못미칠 정도의 내화성을 보여줍니다.

경량성이란, ALC의 표준비중이 0.5정도로 일반 콘크리트보다 4~5배나 가볍습니다.이것은 시공성과도 연관이 있는데, 가벼우면서 목재와 같이 절단 가공되므로 공사기간의 단축되고 따라서 공사비용이 절감된다는 점입니다.

친환경성이란 ALC가 다공질의 건축자재로 최소한의 무기질재료를 사용하여 제품을 만들어 내므로 대규모의 자연훼손을 방지한다는 점과 건축현장에서 발생하는 ALC의 잔재는 분쇄하여 식물의 비료로도 사용될만큼 친환경적이라는 건축자재라는 것입니다.

ALC 블럭의 단점으로는

통기성 및 흡수성이 크고 표면강도가 약하다는 단점이 있습니다. 즉 ALC 재료 자체가 가지는 흡수성으로 인해, 사용방법에 따라 구조물 균열등 심각한 결함이 발생할 소지도 높으니 시공시 주의하셔야 합니다.

이로인해 도입초기 마구잡이 시공으로 습기에 약하다는 편견이 얻어진 것 같습니다만 시공시 몇가지 지켜야 할것만 지켜진다면 이러한 문제는 방지하실수 있습니다.

ALC BLOCK(경량기포 콘크리트)

규석 모래 생석회 시멘트로 기포를 발생시켜 증기 양생하여 첨단시설로 절단하여 가공한 경량 기포 콘크리트다.

1. ALC BLOCK 조적과정

ALC BLOCK 조적시 전용몰탈 및 파장핀을 꼭 사용하기바란다.

국내에는 ALC전용못 생산자가 없다.

조적하는 과정

나무를 갈고 샌딩후 나무 높이를 마치는 중

나무를 접목시키고 조적하는중

2. ALC block의 장점

1) 경량성: 콘크리트의 약 4분의1 중량.
2) 내화성: 내화 성능이 좋으며, 무기질로서 유해가스 발생이 없다.
3) 단열성: 열 전도율이 콘크리트의 약 10분의1이다.
4) 차음성: 기밀성이 좋은 공간을 만들어 기포로 인하여 차음도를 높게 한다.
※선진국 개발형 제품으로 기능성을 잘 알고 사용하면 공기도 쾌적하며, 수분 조절도
잘되고, 단열도도 높으며, 겨울에는 따뜻하고 여름에는 시원한게 장점이다.

주의: 필자가 꼭 부탁하고 싶은 것은 ALC block을 시멘트 블록으로 생각하지 말고,
흙으로 생각하고 조적을 하여 건축하면 ALC의 장점을 살릴 수 있다.

3. ALC BLACK 원재료 및 양성과정

○ ALC는 고온고압에서 증기양생을 한 경량 콘크리트로서 규석, 시멘트, 모래, 생석회를 주원료로 하여
자동화 된 최첨단 설비로 생산, 관리되고 있다.

ALC는 이미 1920년대 후반 스웨덴에서 개발되어 세계 2차대전 이후 유럽의 전후복구사업에 적극적으로 사용 되면서부터 세계적으로 널리 이용되기 시작하였으며, 양성과정을 거치면서,ALC는 Cake Cutting 후양생과정 을 거치면서 10kg/㎤ 이상의 압력과 180도의 고온으로 12시간이상의 고온고압 증기양생을 통하여 철저한 함수율 관리를 하며, 아울러 인장효과와 함께 최고의 ALC를 탄생시킵니다.

슬라브건물 옆 계단은 치장벽돌에 수분을 전달하여 종종 안쪽에 탈맹이(곰팡이)가 지므로 계단 안쪽에는 화장실과 주방을 설치하는게 좋다.

※ALC block은 습도를 조심할 것.

◎조적 기초면에 바닥에서 200㎜까지 벽돌을 이용하여 수평을 보든가, 방수, 방균 ALC를 사용하면
장마철이나 보일러 및 상수도에 이상이 있을시에도 수분에 문제가 없음.

●열 손실을 방지하여 난방비를 절감한다.
ALC는 단열 성능은 일반 콘크리트의 약 10배가 되므로 건축물의 열손실 방지에 탁월한 효과가 있다.


시간당 열 손실 < siporox 자료제공>

ALC	내력벽구조	ALC	철골조	철근	콘크리트	목조
7276	43%	8041	53%	15093	100%	14525	96%

겨울철 난방부하와 석유소비량 연간 난방부하 (10 Kcal)

ALC 내력벽구조		ALC 철골조		철근 콘크리트		목조
8731	48%	9649	53%	18112	100%	17429	96%

난방을 주택의 경우에 가족구성, 크기, 창 등의 개구부, 난방방법, 습관등 많은 요인에 의해 좌우된다.
필자가 중요시 여기는 건 ALC block벽면을 200㎜ 시공시 단열은 완벽하며, 바닥 단열에 의해 좌우되는 것을 7년에 걸쳐 약 100 여번 정도 확인하였다.

보일러 시공시 바닥 단열에 2중, 3중으로 처리하여 시공하면 단열은 완벽하다고 본다.

ALC는 일반 콘크리트의 4분의 1 하중의 경량화로 인한 건물의 부동침하 및 크랙발생을 줄일 수 있다.
지붕구조 형태가 여러 가지가 있는데 되도록이면, 평슬라브보다는 삼각형 구조를 택하되, 지붕재를
가벼운 것으로 택하는 게 좋다.

O ALC의 단점을 보완하기 위하여 하단부에 벽돌을 조적하거나 방수 ALC를 사용하여 수분으로부터

보호하였다. 하단부 핑크색은 방수 ALC 벽돌임.

◎블럭의 선정

블럭은 직육면체의 무근으로 생산되며 적용두께는 구조적인 문제와 건축법에서 요구하는 성능을

만족시키는 범위내에서 결정한다.

주택의 경우 보통 외벽은200t, 내벽은 150t를 사용한다.

아파트의 경우 외벽은 200t내벽은 100t를 사용한다.

●ALC블럭과 패널의 종류

★용도: ★용도:
모든 건축물의 비내력 내외벽 비내력 내외벽(아파트, 오피스텔등)
2층이하 구조용 내력벽 3층이하 건물의 구조용 내력벽
고층건물외벽제

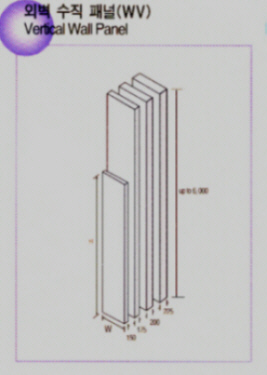

◇블럭의규격 ◇ 외벽 수직 패널규격

두께(T)	폭(W)	높이(H)		두께(T)	폭(W)	높이(H)
75 100 125 150 175 200이상	300 600 (10㎜단위) 표준:600	200 600 (10㎜단위) 표준:300.400		100 ∫ 200 225이상	300 600 (10㎜단위)	6000 (10㎜단위)

★용도: ★ 용도:
비내력 내외벽(공장, 상업시설등) 모든 건물의 비내력 내벽 칸막이
외벽제

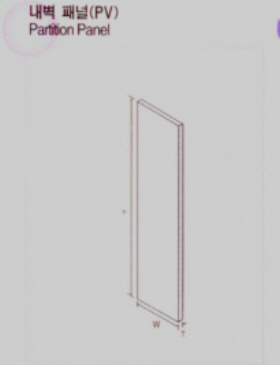

◇외벽 수평 패널 규격 ◇내벽 패널 규격

두께(T)	폭(W)	높이(H)		두께(T)	폭(W)	높이(H)
100 ∫ 200 225이상	6000 (10㎜단위)	300 600 (10㎜단위)		75 100 125 150	300 600 (10㎜단위)	6000 (10㎜단위)

★용도: ★용도:
3층이하 내력 구조의 층간 또는 스라브 Block 조적조의 인방제
고층건물의 층간 스라브 개구부 보강

◇지붕·바닥 패널 규격 ◇인방의 규격

두께(T)	폭(W)	높이(H)		두께(T)	폭(W)	높이(H)
100 125 150 175 200 이상	300 600 (10㎜단위)	6000 (10㎜단위)		75 100 125 150 175 200 이상	6000 (10㎜단위)	200 600 (10㎜단위) 표쥰:200. 300. 400

◎ALC블럭의 적용두께

건물	적용부위	최적적용두께
공동주택	내 벽	75 ~150T
	발코니외벽	200T 이상
	계 단 실	150T
사무실 공 장	내 벽	100 ~ 150T
	외 벽	200T이상
단독주택	내 벽	100 ~ 150T
	외 벽	200T 이상

◇조적시 ALC블럭은 또한 강조하지만 흙으로 보고 사용하기 바라고 하단부에는 꼭 방수 ALC블럭을

사용하여 습으로부터 보호하여 ALC블럭의 환기의 장점을 살리기 바라고 ALC블럭은 실내환경을

쾌적하게 하며 습기제거 효과가 있으며 결로를 방지한다.

건축물에 창호설치시 인방을 설치하여 하중으로부터 건축물을 보호하여야 한다.

o 블록과 패널의 올바른 사용법

블록이라 함은 직육면체로 철근이 보강되지 않은 제품을 말한다. 블록은 alc전용 몰타르를 사용하여

조적하면 접착력이 증가한다. 또한 비중이 작기 때문에 시멘트벽돌이나 블록조다 더욱 큰 규격이

제품을 사용하고 있으므로 조적속도가 빠르다. 내력벽 구조는 두께, 비중 및 하중 등의 여건에

따라서 3~4층까지 가능하며 고층건물에는 주로 비내력벽용으로 사용한다.

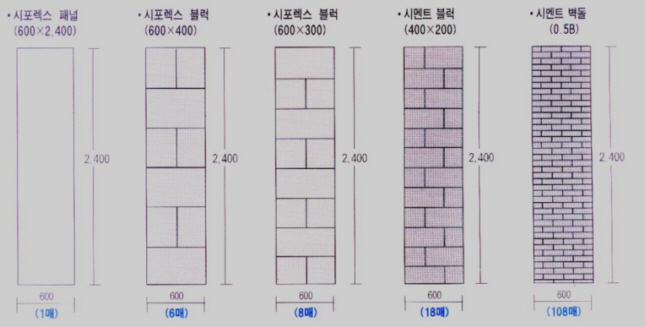

◎ ALC BLOCK 패널과 재래식조적 공법의 비교

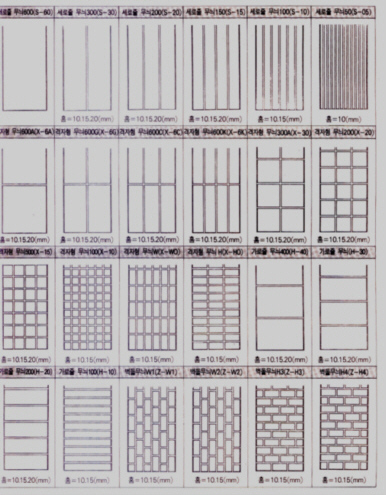

◎디자인 패널의 종류

건축물 외벽을 디자인 패널로 설치후 방수 및 상도 하도 칠을 하여 외벽을 세련되게 할 수 있다.

블록의시공

블록은 표준치수를 사용하여 절단량 감소와 공기 단축과 시공능률을 높일 수 있다.

쌓기

ALC block은 일반 벽돌 보다도 크므로 바닥면을 평활하게 잘 고르고 조적하여야만 올바르고

빨리 조적할 수 있다. 종종 블록이 크다고 조적하기 쉽겠다고 하는 조적사가 있는데 그런

사람은 조적 미숙련공이다.

블록이 크면 클수록 조적하기 어려운 것이다. 조적을 잘못하면 다음 일에서 어려움이 많다.

블록과 블록사이에는 꼭 파장핀을 박아서 유격을 방지하고 alc전용 몰타르를 깔아서 평활하게

고른 다음 시공하여 벽면을 올바르게 조적한다.

ALC block 공구

톱 (벽돌 자를 때) 끌 게 (조적용 몰탈삽 ) 파장핀(벽돌고정용)

주걱(시멘트제거용) 수평기(조적시) 원형톱(벽돌자를 때)

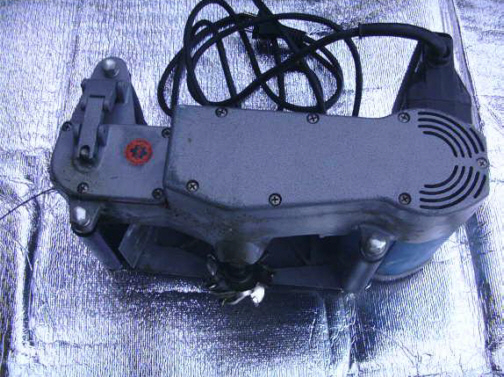

먹통(조적위치표시) 줄자,망치,고무망치, alc홈파기 기계, 자구망치

1) 블록공사

가. 블록의 절단은 전동톱 및 수동톱을 사용하여 바르게 절단하기 바란다.

나. 블록시 공시모르터의 두께는 3-4mm 정도로 균일하게 시공하기

다. 블록의 상단과 하단 겹침이 블록길이의 1/2 - 1/3이 되도록 시공하기

라. 블록의 접합부위는 그날 그날 처리하기

마. 미장하기 전에 대패 사포 그라인더등을 사용하여 평활하게 고르기

바. 블록과 블록사이는 파장핀을 꼭 사용하여 응력을 증강시켜줄 것

2) 창호 및 목재 접합공사

가. 이중창인 경우 창틀두께를 200mm를 사용하여 단열하면 이상적이다.

alc block 200mm에 하이샤시 220mm를 사용하여 필자의 보일러 시공법을

활용하여 건축시 거의 완벽한 단열도를 찾을 수가 있었다.

다. 나무와 블록의 만남은 나무의 수축으로 인하여 문제가 있다. 여러 가지 노하우로 완벽을

기하는 중이나 더 두고 지켜볼 일이다 흙과 나무의 만남은 흙과 나무 모두 수축으로 더 문제가 많다.

고주택은 현대인의 생활 거실문화에 불편이 많다.

3) 방수공사

가. alc block 전용 프라이머를 사용할 것.

나. 미장후에도 액체방수할 것.

4) 미장공사

가. alc전용 모르터를 사용할 것

나. 통기성및내수성을 확보할 수 있는 재료

5) 미장후 방수공사

가.방수 공정과중복되는 부위에 보호 모르터 등의 시공하기.

6) 미장후 치장공사

미장후 치장공사는 방수 외에 미관을 아름답게 하기 위한 공사이다.

수성 패인트. 본타일 마감. 타일마감 . 사이딩. 적벽돌 치장쌓기. 자연석 마감 등이 있다.

7) 미장 방수후 타일공사

가.alc block은 첫째도 방수 둘째도 방수에 주의를 하여야한다. 되도록이면 타일본드로 시공하되

타일본드는 최고로 좋은 것을 사용하여 습으로부터 보호하여야 건강한 주택이될 수 있다.

미장후 타일본드공사는 가장 효과적인 방수공사다. 단 본드를 바를 때 골고루 바르기 바란다.
