120cm offset antenna with C-band scaler ring

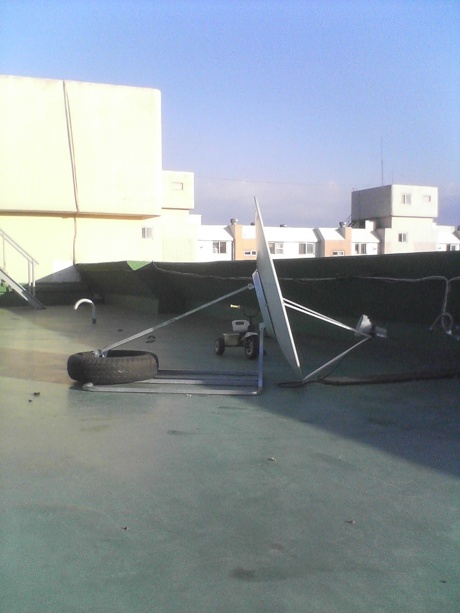

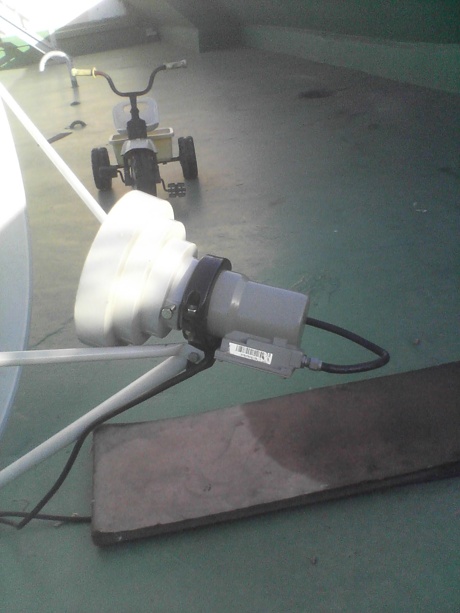

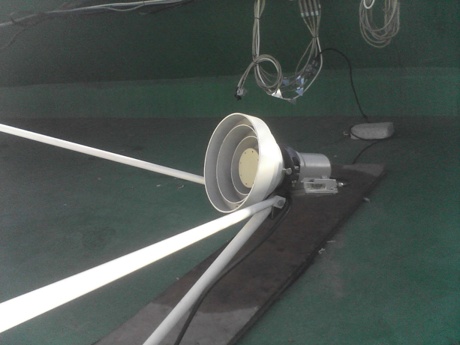

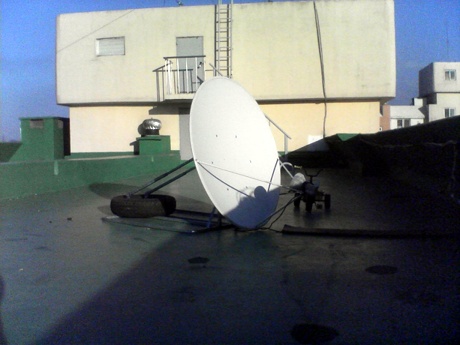

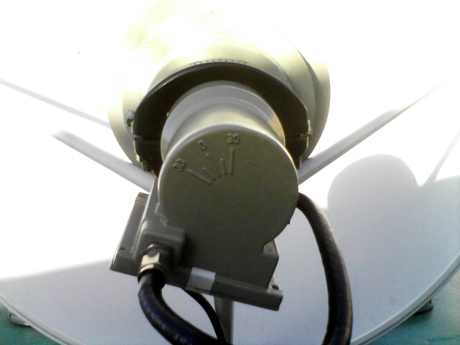

<img hspace=0 src='https://t1.daumcdn.net/cafefile/pds87/3_cafe_2008_08_12_23_55_48a1a46d68262' align=absMiddle vspace=3 border=0 > <img hspace=0 src='https://t1.daumcdn.net/cafefile/pds85/8_cafe_2008_08_12_23_55_48a1a46d84028' align=absMiddle vspace=3 border=0 > <img hspace=0 src='https://t1.daumcdn.net/cafefile/pds80/14_cafe_2008_08_12_23_55_48a1a46da77f6' align=absMiddle vspace=3 border=0 > <img hspace=0 src='https://t1.daumcdn.net/cafefile/pds86/1_cafe_2008_08_12_23_55_48a1a46dc5cec' align=absMiddle vspace=3 border=0 > <img hspace=0 src='https://t1.daumcdn.net/cafefile/pds80/5_cafe_2008_08_12_23_55_48a1a46df001f' align=absMiddle vspace=3 border=0 > 120cm offset antenna에 옵셋안테나용 C-band scaler ring과 C-band lnb를 장착한 모습입니다. asia3C C-band를 수신중이며 전채널이 나오기는 하지만 채널 이동시에 약간의 delay(신호가 약합니다라는 자막이 가끔 나오다가 사라지는 정도)가 있습니다. 물론 scaler ring 없이도 테스트 해본결과 신호가 약한 몇개 채널을 빼고는 거의 수신이 되기는 합니다. 마지막 사진에서 보시는것처럼 lnb의 tilting 각도가 프라임포커스하고는 조금 틀린것 같습니다. 이 각도와 이상태에서 180도 돌린 상태에서만 수신이 되고 이 각도가 수신율이 가장 좋게 나옵니다. lnb는 PBI사의 Turbo-1800 C-band dual-pol LNBF 입니다  그동안 옥상에 안테나를 설치할수 없었으므로 120cm안테나로 베란다 안에서 몇가지 채널만을 수신하고 있다가 현재 옥상에 설치할수 있게되었습니다. c-band 수신을 위해서 현재 옵셋안테나만 있다거나 설치상 문제로 프라임포커스 안테나를 설치하실수 없는 경우(베란다안에만 설치가 가능한경우)라면 설치 할만하나 설치공간이 충분하신 경우에는 프라임포커스 안테나가 더 효과적일것 같습니다. 중국쪽에서는 90cm 안테나에 이같은 설비를 하여서 asia3c c-band전채널 수신이 가능하다고도 하는 이야기가 있습니다만 아무래도 수신율은 좀 떨어지는것 같습니다.
