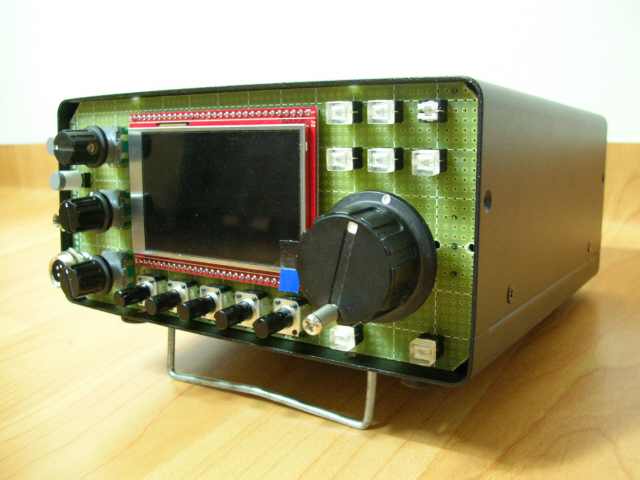

HT-700 MONOBAND TRANSCEIVER Mock-up 사진

[작은행복]

울굿불굿한  가을색이 세상을 덮어버리는 계절 입니다.

이제나 저제나 기다리던 회원님 들에게 죄송스러웠습니다.

개인적인 사정 때문에 중단했던 7MHz Mono Band Transceiver 를 다시 시작했습니다.

대폭적인 수정을 가해 전면 디스플레이를 컬러그래픽 TFT LCD 로 변경했습니다.

크기는 2.8인치로 그래픽상에 아나로그메터도 디스플레이 할 예정 입니다.

많은 기능들이 내장될 예정 으로 CPU 가 2개나 들어 갔습니다.

고감도 고성능 을 기본으로 심혈을 기울려 설계를 마무리하고 워킹샘플 제작에 들어갈 예정 입니다.

출력은 10W 를 기본 으로 50W,100W 는 옵션으로 진행할것 입니다.

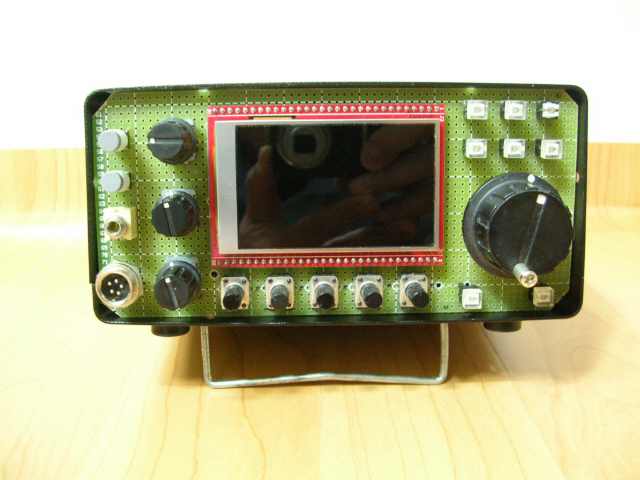

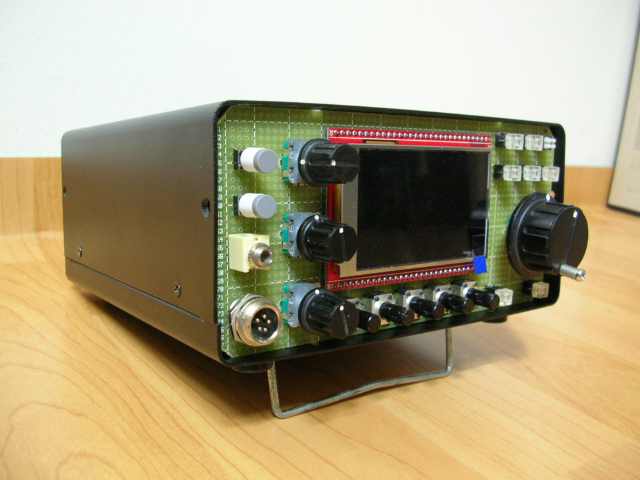

사진상에 전면판넬은 없이 찍은 것 입니다. 나중에 케이스 작업이 끝나고 다시한번 사진 올리겠습니다.

이번 안산 정모에 MOCK-UP 가지고 가겠습니다.

[2SB56]

완성되면 아름다운 작품이 되리라고 생각합니다. 가격대는 얼마로 생각하시는지요. 차근차근 총알 장전해야겠습니다. 너무 급하게 모으면 될지도 모르겠습니다.

[2SB56]

swr 메타 기능도 포함 되나요

[작은행복]

메터는 아나로그메터 타입, BAR 타입 두가지로 선택할수있고,S-Meter,Power,SWR등을 선택할수있습니다.

[duck]

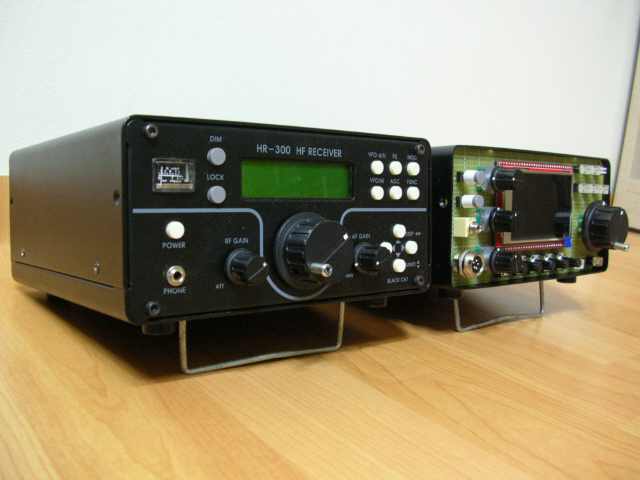

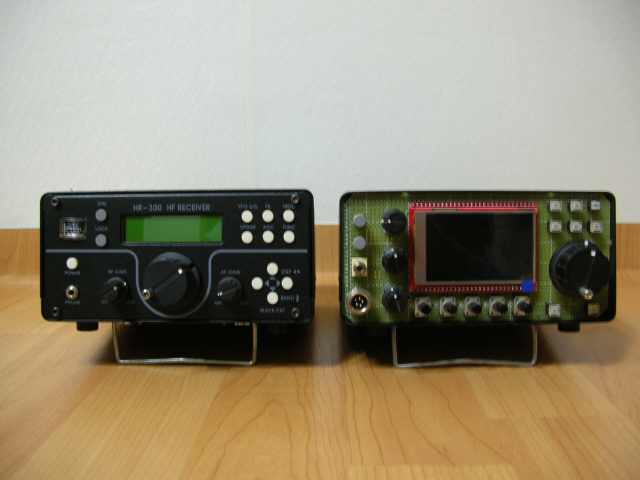

드디어 두번째 신물이 모습을 나타내셨도다. 경건한 마음으로 모셔야 겠습니다. 역시 hr-300하고 잘 어울립니다.

[bigbrother]

비장의 깜짝쇼 입니다.~~^^

[팔공둘리]

수고하셨습니다. 인두 달구고 있겠습니다. ^^

[운영지기]

HR-300 보다 송신장치 들어 가서 그런지~품격 높게 보이는군요~ 자 ! ~~안산에서 개발과정 공개해주시니 감사 드립니다..

[6bm8]

부지런히 총알 모으고 있겟습니다. CPU는 어떤것일까요 ?

[작은행복]

CPU 는 ATmega128 16MHz 입니다.

[6bm8]

cup쪽은 보드에 직접 붙이는것 보다 모듈식으로 접근하는것은 어떨까요 ?. GUI 관심있습니다.

[작은행복]

별도 보드에 TFT COLOR LCD 디스플레이용 전용 CPU 는 ATmega128 입니다. 이CPU 는 디스플레이전용으로 메인 CPU 에서 Data 를 받아서 디스플레이 하고 있습니다. 그리고 화면상 에서 제어하는 기능은 별도로 출력을 내보내고 있습니다.

[테트라]

와~ 정말 있어보이네요. 완성되고 나면 정말 끝내줄 것 같습니다. 기대되네요.. 총알을 미리미리 모아둬야 할 듯 싶습니다.. 워낙에 경기가 안좋으니.. ^^;

[발싸개]

작은행복님...로터리 엔코더는 기능과 조작감, 뽀대를 위해 "광학식"으로 해주시기를...

[김봉호]

멋진 작품이 나올겄 같네요. 주파수 7.000-7.200 으로 해야 되겠지요. 물론 아시겠지만..... 기대 됩니다.

[작은행복]

수신주파수 5MHz~12MHz,송신주파수 7.0MHz~7.2MHz 입니다. 출력은 1~10W 입니다.

[duck]

주요 단파 방송국은 다 들을 수 있어 좋다고 생각합니다.

[김봉호]

마이크 핀이 6핀이네요. 기존 많이 사용 되는 8핀으로 하면 어떻런지요? 그리고 각각의 핀기능도 기존 어느 업체를 선정하여 호환 될수 있도록 맞추는것이 좋을것 같은데요(mic, ptt, u/d, audio, etc... ) 그리고 7.0-7.2 밴드에선 혼변조의 성능에 특히 별도의 회로를 더 추가 해서라도 설계해야 되겠지요. 물론 아시겠지만요. 노파심에서 hihi

[2sc839]

8핀에 아이컴 추천합니다 제가 아이컴 마이크가있어서 ㅎㅎㅎ

[작은행복]

마이크핀은 소형으로 사용하므로 5핀 으로 결정했습니다.기존 마이그핀보다 2/3 정도 작습니다.기존것은 크기가 커서 배치에 안어울립니다.

[2SB56]

마이크 잭은 렌커넥터로 해도 좋을듯 합니다. 5핀은 사용하고 나머지 3핀은 예비용으로... 무엇보다 수리하기가 수월해서 ...

[작은행복]

LAN 콘넥터 좋은 의견 입니다. 적극 수용하겠습니다.

[6K2GFV(양주아그배)]

좋은일을 하고 계시네요....근데 저같은 상왕초보도 참가가 가능한가요???납땜은 햄을 시작하며 배웠고 자작품이라곤 스탠드 마이크로폰 하나뿐이네요...

[작은행복]

납땜 부분은 거의없고 PCB조립 상태로 공급합니다. PCB조립후 콘넥터 연결하면 됩니다.
