Pert/CPM 복습~~~!

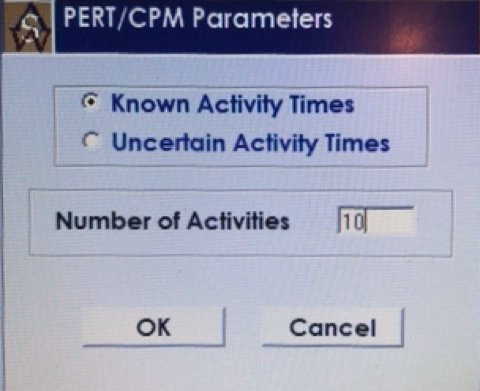

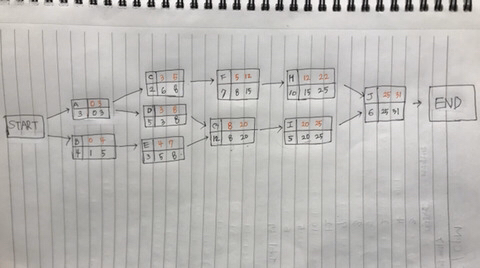

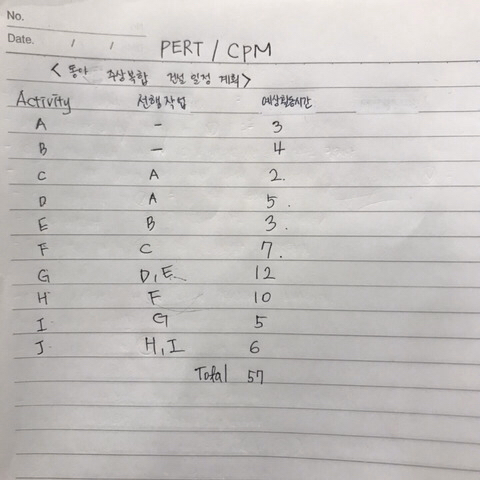

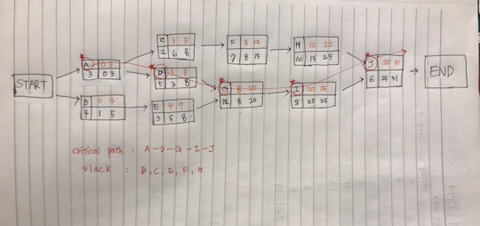

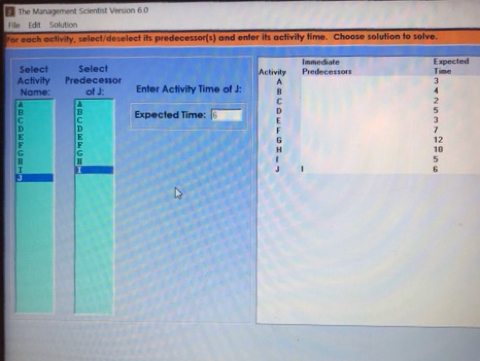

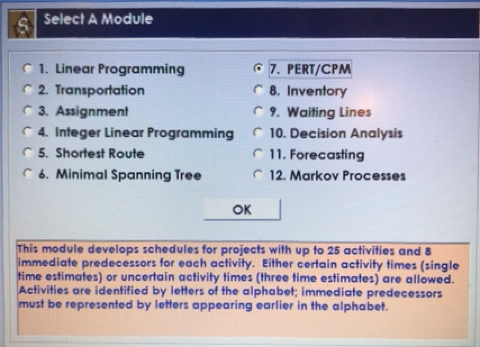

수업시간에 배운 Pert/CPM 복습 겸 공부할 겸 수기로 작성 후 모듈을 한 번 돌려봤습니다~<img src='https://t1.daumcdn.net/cafeattach/G7Le/9df09a77309afacb9ede87bc59371ff55baca342' class='txc-image already_attached_image' />Activity : 10 초기 예상 활동 시간 :57주 <img src='https://t1.daumcdn.net/cafeattach/G7Le/09e469530b9397b367711db1748591a78ce5fd58' class='txc-image already_attached_image' />각 네트워크를 Forward 와 Backward 순으로 소요되는 activity 의 시간을 계산해보면 다음과 같습니다~! <img src='https://t1.daumcdn.net/cafeattach/G7Le/b92878f64bbc126dc77195bb0e84dccaadab079c' class='txc-image already_attached_image' />각 네트워크에 소요되는 시간을 보았을 때 , A-D-G-I-J 는 활동시간에 여유없어서 계획된 시간이 아니면 오차가 생기기 때문에 Critical path라고 볼 수 있습니다! <img src='https://t1.daumcdn.net/cafeattach/G7Le/972ca8c4d40d309b9311697066846695725d9a13' class='txc-image already_attached_image' />MS60 모듈을 사용하여 PERT /CPM 을 실행해보겠습니다~ <img src='https://t1.daumcdn.net/cafeattach/G7Le/c01630dfe3cf717c48da9dffb504c26ba00579d9' class='txc-image already_attached_image' />활동이 A-J 까지 정해져 있었기 때문에 Known 으로 설정을 하고 총 10개의 활동이었기 때문에 10으로 적었습니다! <img src='https://t1.daumcdn.net/cafeattach/G7Le/85ebfdda7dc985d9ea9b3678a7cb50c419282778' class='txc-image already_attached_image' />각 각의 소요되는 예상 시간을 입력합니다! 그리고 각 활동의 선행되는 활동 또한 입력합니다! <img src='https://t1.daumcdn.net/cafeattach/G7Le/9d23c4209bde8001b95b00096bb6c689350cdd30' class='txc-image already_attached_image' />solve를 해서 띄어본 결과 critical path 는 A-D-G-I-J 로 나타났고, 프로젝트 완성 시간은 원래 생각했던 57주와 달리 26주나 빨라진 31주가 될 수 있었습니다~! 수업시간에도 이해하면서 수업에 임했지만 실제로 활동을 만들어보고 프로그램을 돌리니까 훨씬 더 기억하기에 용이했던 것 같습니다. 폰 사진으로 찍었는데 다음번엔 컴퓨터 자체 내 캡쳐와 좀 더 확장된 사진을 업로드 하겠습니다~ 찍을 땐 괜찮았는데 업로드 하니 잘 안보이는 것 같아서 아쉽네요~~ 다들 오늘 수업 때 뵈용~!
