자전거 발전기 (사례)

[구삼김찬업]

자전거 발전기 제작기 1부 - 준비물

7월 말 부터 8월 중순까지 자전거 발전기 제작을 몇몇의 도움을 받아 했습니다. 처음 목표는 자전거 발전량을 모아 프로젝터를 돌린다 였는데, 발전기의 출력 자체가 기대에는 못미쳐서 몇 분 돌리지는 못했습니다.

 여하튼 그동안 제작 과정을 소개합니다.

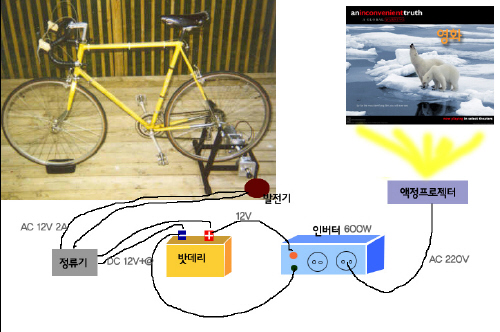

밑에는 대강의 구상도입니다.

26인치 바퀴를 쓰는 자전거는 아무 것이나 올려놓고 페달을 돌리면 발전 할 수 있는 시스템을 생각했습니다.

 제너레이터에서 나오는 교류 전기가 정류기를 통해서 직류전기로 바뀌고 납 축전기에 충전했다가

인버터를 통해서 액정프로젝터를 돌리는 것이지요.

#준비물

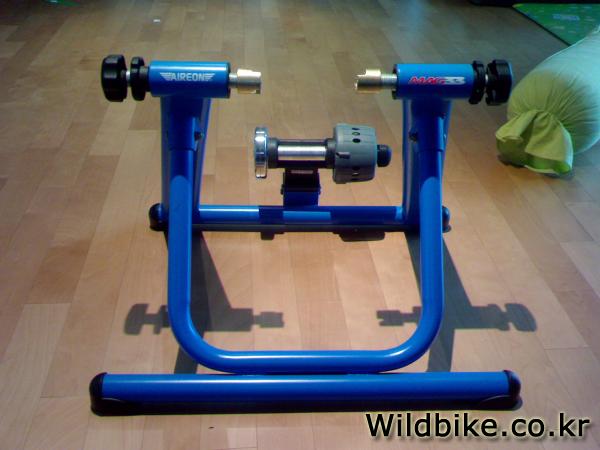

 1)자전거 로라 - 자전거 실내 연습기 입니다.

그림에 보시면 바퀴가 걸리는 롤러 오른쪽에 회전에 부하를 주는 저항기가 달려있습니다.

 연습시 발에 걸리는 힘을 조절하기 위한 것이지요.

이 로라를 중고로 구하는 게 힘들었습니다.

이건 좀 저가형인데 비싼건 중고로 사도 20만원이 넘어가지요.

와일드 바이크에서 중고로 나온 걸 10만원에 구했습니다.

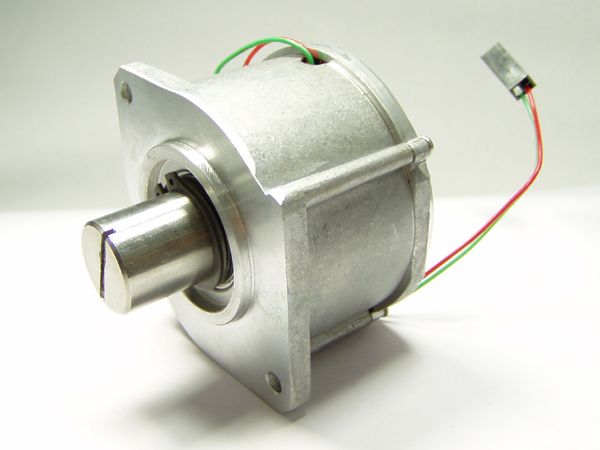

2) 제너레이터 - 실제 회전에 의해 전기를 생산하는 놈입니다.

처음 제너레이터를 뭘로 살지에 대한 감이 전혀 없어서

 네이버 휴먼파워 까페에서 소개한 것을 보고 구입했습니다.

http://www.devicemart.co.kr/mart7/mall.php?cat=017004006&query=view&no=11123

디바이스 마트에서 1만 5천원에 판매하는 것입니다.

회전 시켜주면 AC(교류)전기가 발생합니다.

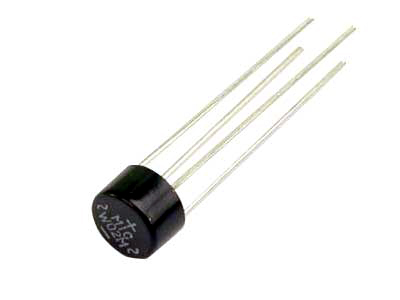

3) 정류소자 - 브리지 다이오드라는 놈입니다.

제너레이터에서 발생하는 AC(교류)를 DC(직류)로 바꿔주는 놈입니다.

용량을 어떨 걸 사야할지 고심을 했는데

제너레이터 판매하는 사이트에서 제일 용량 작은 놈으로 샀습니다.

 W02M 이라는 건데 최고 200V 정도까지 정류가 되고 평균 140V가 정격이라는 것 같습니다.

 값은 220원

4)밧데리 - 친구의 친구의 아버지가 카센터를 하신데서 중고로 자동차 밧데리를 구했습니다.

용량이 12V/60Ah 입니다. 와트로 환산하면 720wh 인데 계산상으로는 350w 짜리 프로젝터를

2시간 돌릴 수 있을 정도의 양의 축전됩니다.

그러나 너무 용량이 과한 밧데리란 것이 나중에 밝혀지지요.

 4만원에 구했습니다.

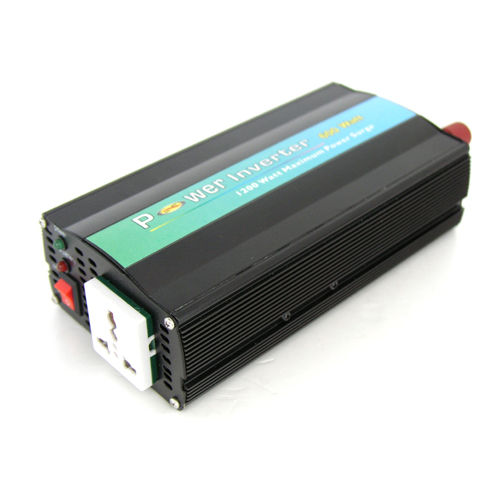

5)인버터-

 밧데리에 충전된 전기를 일반 220V 교류 전열기를 쓸 수 있도록 교류 전기로 변환해주는 기기 입니다.

어쨌든 액정프로젝터를 돌릴 다는 목표가 있었기 때문에

출력은 600w 정도 되는 것으로 샀습니다.

중국산 상표없는 묻지마 인버터로 3만 5천원 들었습니다.

http://www.yongsan.com/shop/product_info.html?pid=27741

6) 넘어가며..

 물론 이외에도 몇개의 물품을 더 구매해야 했습니다.

전압, 전류 테스트를 위한 테스터기, 정류기 제작을 위한 납땜기,

 나중에 회전 전달 방식을 바꾸면서 풀리랑 벨트도 필요했지요.

여기에 소개 되지 않은 것은 이후 제작과정을 설명하면서 다시 설명하기로 합니다.
