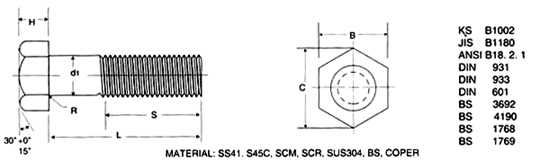

≫ 육각볼트 (HEX BOLT) ≪

표준 육각 볼트

size section		M6		M8		M10	M12		M14		M16
size section	U1/4"		U5/16"		U3/8"			U1/2"		U5/8"
d1	6.23-6.25	6	7.79-7.94	8	9.38-9.52	10	12	12.53-12.70	14	15.68-15.88	16
H	3.81-4.14	4	4.96-5.35	5.5	5.74-6.17	7	8	7.67-8.20	9	9.60-10.23	10
B	10.88-11.12	10	12.42-12.70	13(12)	14.00-14.27	17(14)	19(17)	18.69-19.05	22(19)	23.42-23.82	24(22)
C(Aprox)	12.40-12.28	11.5	12.42-14.65	15	15.96-16.51	19.6	21.9	21.34-22.00	25.4	26.70-27.50	27.7
D(Aprox)		9.8		12.6		16.5	18		21		23
r(Min)	0.38	0.25	0.38	0.4	0.38	0.4	0.6	0.38	0.6	0.5	0.6
k(Aprox)		1		1.2		1.5	2		2		2
7
10	18s
12			22s		26s
16
18							30s		34s
20										38s
22
25
28
30
40
50
60
70
100
125
140							36s		40s	44s
160
180
200
250
300

size section	M18		M20	M22		M24		M27		M30
size section		U3/4"			U7/8"		U1"		U1 1/8"
d1	18	18.83-19.25	20	22	22.00-22.22	24	25.15-25.40	27	28.30-28.57	30
H	12	11.56-12.26	13	14	13.49-14.30	15	15.02-15.92	19	16.72-18.23	19
B	27(24)	27.94-28.57	30(27)	32(30)	32.64-33.32	36(32)	37.32-38.10	41	41.41-42.87	46
C(Aprox)	31.2	31.86-32.99	34.6	37	37.21-38.50	41.6	42.66-43.99	47.3	47.22-49.50	53.1
D(Aprox)	26		29	31		34		39		44
r(Min)	0.6	0.5	0.8	0.8	1.0	0.8	1.52	1.0	1.52	1.0
k(Aprox)	2.5		2.5	2.5		3.0		3.0		3.5
7
10
12
16
18
20
22	42s
25		46s
28				50s		54s
30								60s
40										66s
50
60
70
100
125
140	48s	52s		52s		60s		66s		72s
160
180
200
250								79s		85s
300

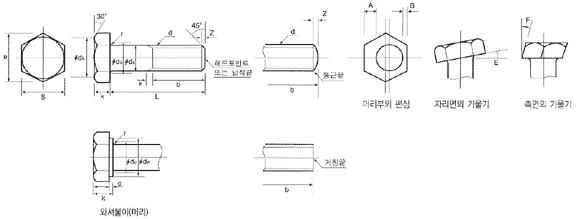

6각 볼트의 규격

나사의 호칭		ds		k		s		e	dk'	r	da	z	A-B	E및 F
보통나사	P	기준 치수	허용차	기준 치수	허용차	기준치수	허용차	약	약	최소	최대	약	최대	최대
M3	-	3	0 -0.1	2	±0.1	5.5	0 -0.2	6.4	5.3	0.1	3.6	0.6	0.2	1°
(M3.5)	-	3.5		2.4		6		6.9	5.8	0.1	4.1	0.6	0.2
M4	-	4		2.8		7		8.1	6.8	0.2	4.7	0.8	0.2
(M4.5)	-	4.5		3.2	±0.15	8		9.2	7.8	0.2	5.2	0.8	0.3
M5	0.8	5		3.5		8		9.2	7.8	0.2	5.7	0.9	0.3
M6	1.0	6		4		10		11.5	9.8	0.25	6.8	1	0.3
(M7)	1.0	7	0 -0.15	5		11	0 -0.25	12.7	10.7	0.26	7.8	1	0.3
M8	1.25	8		5.5		13		15	12.6	0.4	9.2	1.2	0.4
M10	1.5	10		7	±0.2	17		19.6	16.5	0.4	11.2	1.5	0.5
M12	1.75	12	0 -0.2	8		19	0 -0.35	21.9	18	0.6	13.7	2	0.7
(M14)	2.0	14		9		22		25.4	21	0.6	15.7	2	0.7
M16	2.0	16		10		24		27.7	23	0.6	17.7	2	0.8
(M18)	2.5	18		12		27		31.2	26	0.6	20.2	2.5	0.9
M20	2.5	20		13		30		34.6	29	0.8	22.4	2.5	0.9
(M22)	2.5	22		14		32	0 -0.4	37	31	0.8	24.4	2.5	1.1
M24	3.0	24		15		36		41.6	34	0.8	26.4	3	1.2
(M27)	3.0	27		17		41		47.3	39	1	30.4	3	1.3
M30	3.5	30		19	±0.25	46		53.1	44	1	33.4	3.5	1.5
(M33)	3.5	33	0 -0.25	21		50		57.7	48	1	36.4	3.5	1.6
M36	4.0	36		23		55	0 -0.45	63.5	53	1	39.4	4	1.8
(M39)	4.0	39		25		60		69.3	57	1	42.4	4	2
M42	4.5	42		26		65		75	62	1.2	45.6	4.5	2.1
(M45)	4.5	45		28		70		80.8	67	1.2	48.6	4.5	2.3
M48	5.0	48		30		75		86.5	72	1.6	52.6	5	2.4
(M52)	5.0	52	0 -0.3	33	±0.3	80		92.4	77	1.6	56.6	5	2.6
M56	5.5	56		35		85	0 -0.55	98.1	82	2	63	5.5	2.8
(M60)	5.5	60		38		90		104	87	2	67	5.5	3
M64	6.0	64		40		95		110	92	2	71	6	3
(M68)	6.0	68		43		100		115	97	2	75	6	3.3
-	-	72		45		105		121	102	2	79	6	3.3
-	-	76		48		110		127	107	2	83	6	3.5
-	-	80		50		115		133	112	2	87	6	3.5

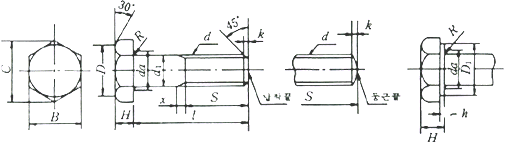

육각 볼트

	나사의 呼稱 d		d₁	H	B	C 約	D 約	R 最小	d_a最大	k 約	자리붙이 일때		S			길이 ℓ
	보통나사	가는나사	d₁	H	B	C 約	D 約	R 最小	d_a最大	k 約	h 約	D₁最小	ℓ≤125	130- 200	ℓ≥220	길이 ℓ
小形大角볼트 · 上中	M8 M10 M12 (M14) M16 (M18) M20 (M22) (M24) (M27) M30 (M33) M36 (M39)	M8×1 M10×1.25 M12×1.25 (M14×1.5) M16×1.5 (M18×1.5) (M20×1.5) (M22×1.5) M24×2 (M27×2) M30×2 (M33×2) M36×3 (M39×3)	8 10 12 14 16 18 20 22 24 27 30 33 36 39	5.5 7 8 9 10 12 13 14 15 17 19 21 23 25	12 14 17 19 22 24 27 30 32 36 41 46 50 55	13.9 16.2 19.6 21.9 25.4 27.7 31.2 34.6 37 41.6 47.3 53.1 57.7 63.5	11.5 13.5 16.5 18 21 23 26 29 31 34 39 44 48 53	0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1	9.2 11.2 14.2 16.2 18.2 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4	1.2 1.5 2 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4	0.4 0.4 0.6 0.6 0.6 0.6 0.6 0.6 0.6	10.8 12.6 15.8 17.6 20.4 22.3 25.6 28.5 30.4	22 26 30 34 38 42 46 50 54 60 66 72 78 84	36 40 44 48 52 56 60 66 72 78 84 90	79 85 91 97 103	11∼100 14∼100 18∼140 20∼140 22∼140 25∼200 28∼200 28∼200 30∼220 35∼240 40∼240 45∼240 50∼240 50∼240
大角볼트 · 上	M3×0.5 (M3.5) M4×0.7 (M4.5) M5×0.8 M6 (M7) M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64 (M68) - - -	- - - - - - - M8×1 M10×1.25 M12×1.25 (M14×1.5) M16×1.5 (M18×1.5) M20×1.5 (M22×1.5) M24×2 (M27×2) M30×2 (M33×2) M36×3 (M39×3) - - - - - - - - M72×6 (M76×6) M80×6	3 3.5 4 4.5 5 6 7 8 10 12 14 16 18 20 22 24 27 30 33 36 39 42 45 48 52 56 60 64 68 72 76 80	2 2.4 2.8 3.2 3.5 4 5 5.5 7 8 9 10 12 13 14 15 17 19 21 23 25 26 28 30 33 35 38 40 43 45 48 50	5.5 6 7 8 8 10 11 13 17 19 22 24 27 30 32 36 41 46 50 55 60 65 70 75 80 85 90 95 100 105 110 115	6.4 6.9 8.1 9.2 9.2 11.5 12.7 15 19.6 21.9 25.4 27.7 31.2 34.6 37 41.6 47.3 53.1 57.7 63.5 69.3 75 80.8 86.5 92.4 98.1 104 110 115 121 127 133	5.3 5.8 6.8 7.8 7.8 9.8 10.7 12.6 16.5 18 21 23 26 29 31 34 39 44 48 53 57 62 67 72 77 82 87 92 97 102 107 112	0.1 0.1 0.2 0.2 0.2 0.25 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2 2 2 2 2	3.6 4.1 4.7 5.2 5.7 6.8 7.8 9.2 11.2 14.2 16.2 18.2 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6 63 67 71 75 79 83 87	0.6 0.6 0.8 0.8 0.9 1 1 1.2 1.5 2 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6 6 6 6 6	0.4 0.4 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.6 0.6 0.6	7.2 9 10 11.7 15.8 17.6 20.4 22.3 25.6 28.5 30.4 34.2	12 14 14 16 16 18 20 22 26 30 34 38 42 46 50 54 60 66 72 78 84 90 96 102	36 40 44 48 52 56 60 66 72 78 84 90 96 102 108 116 124 132 140 148 156 164 172	79 85 91 97 103 109 115 121 129 137 145 153 161 169 177 185	5∼32 5∼32 6∼40 6∼40 7∼50 7∼70 11∼100 11∼100 14∼100 18∼140 20∼140 22∼140 25∼200 28∼200 28∼200 30∼220 35∼240 40∼240 45∼240 50∼240 50∼240 55∼325 55∼325 60∼325 130∼400 130∼400 130∼400 130∼400 130∼400 130∼400 130∼400 130∼400

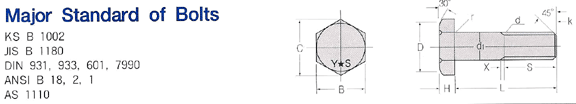

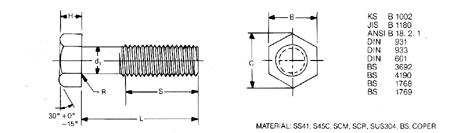

육각볼트 (HEX BOLTS)

◆ METRIC(KS B 1002)(JIS B 1180)

Unit: mm

Bolt diameter	d₁	H	B	C App	R Min	S	Pitch
Bolt diameter	Basic	Basic	Basic	C App	R Min	S	Coarse	Fine
M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 M42	6 8 10 12 14 16 18 20 22 24 27 30 33 36 42	4 5.5 7 8 9 10 12 13 14 15 17 19 21 23 26	10 13 17 19 22 24 27 30 32 36 41 46 50 55 65	11.5 15 19.6 21.9 25.4 27.7 31.2 34.6 37 41.6 47.3 53.1 57.7 63.5 75	0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1.2	18 22 26 30 34 38 42 46 50 54 60 66 72 78 90	1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4.5	- 1 1.25 1.25 1.5 1.5 1.5 1.5 1.5 2 2 2 2 3 -

◆UNIFIED (ANSI B 18.2.1)

Unit: inch

d₁

S(Ref)

Nominal Size or Basic Bolt Dia

Body
Dia

Width Across
Flots

Width Across
Corners

Height

Radius
of Fillet

Thread Length

ForBolt
Lengths≤ 6in

ForBolt
Lengths＞ 6in

Max

Basic

Max

Min

Max

Min

Basic

Max

Min

Max

Min

Basic

1/4
5/16
3/8
7/16
1/2
5/8
3/4
7/8
1
1-1/8
1-1/4
1-3/8
1-1/2
1-3/4
2
2-1/4

0.2500
0.3125
0.3750
0.4375
0.5000
0.6250
0.7500
0.8750
1.0000
1.1250
1.2500
1.3750
1.5000
1.7500
2.0000
2.2500

0.260
0.324
0.388
0.452
0.515
0.642
0.768
0.895
1.022
1.149
1.277
1.404
1.531
1.875
2.039
2.305

7/16
1/2
9/16
5/8
3/4
15/16
1-1/8
1-5/16
1-1/2
1-11/16
1-7/8
2-1/16
2-1/4
2-5/8
3
3-3/8

0.438
0.500
0.562
0.625
0.750
0.938
1.125
1.312
1.500
1.688
1.875
2.062
2.250
2.625
3.000
3.375

0.425
0.484
0.544
0.603
0.725
0.906
1.088
1.269
1.450
1.631
1.812
1.994
2.175
2.538
2.900
3.262

0.505
0.577
0.650
0.722
0.866
1.083
1.299
1.516
1.732
1.949
2.165
2.382
2.598
3.031
3.464
3.897

0.484
0.552
0.620
0.687
0.826
1.033
1.240
1.477
1.653
1.859
2.066
2.273
2.480
2.893
3.306
3.719

11/64
7/32
1/4
19/64
11/32
27/64
1/2
37/64
43/64
3/4
27/32
29/32
1
1-5/32
1-11/32
1-1/2

0.188
0.235
0.268
0.316
0.364
0.444
0.524
0.604
0.700
0.780
0.876
0.940
1.036
1.196
1.388
1.548

0.150
0.195
0.226
0.272
0.302
0.378
0.455
0.531
0.591
0.658
0.749
0.810
0.902
1.054
1.175
1.327

0.03
0.03
0.03
0.03
0.03
0.06
0.06
0.06
0.09
0.09
0.09
0.09
0.09
0.12
0.12
0.19

0.01
0.01
0.01
0.01
0.01
0.02
0.02
0.02
0.03
0.03
0.03
0.03
0.03
0.04
0.04
0.06

0.750
0.875
1.000
1.125
1.250
1.500
1.750
2.000
2.250
2.500
2.750
3.000
3.250
3.750
4.250
4.750

1.000
1.125
1.250
1.375
1.500
1.750
2.000
2.250
2.500
2.750
3.000
3.250
3.500
4.000
4.500
5.000

◆HEAVY (ANSI B 18.2.1)

Unit: inch

d₁

S(Ref)

Nominal Size or Basic Bolt Dia

Body
Dia

Width Across
Flots

Width Across
Corners

Height

Radius
of Fillet

Thread Length

ForBolt Lengths ≤ 6in

ForBolt Lengths ＞6in

Max

Basic

Max

Min

Max

Min

Basic

Max

Min

Max

Min

Basic

1/2
5/8
3/4
7/8
1
1-1/8
1-1/4
1-3/8
1-1/2
1-3/4
2
2-1/4
2-1/2
2-3/4
3

0.5000
0.6250
0.7500
0.8750
1.0000
1.1250
1.2500
1.3750
1.5000
1.7500
2.0000
2.2500
2.5000
2.7500
3.0000

0.515
0.642
0.768
0.895
1.022
1.149
1.277
1.404
1.531
1.785
2.039
2.305
2.559
2.872
3.081

7/8
1-1/16
1-1/4
1-7/16
1-5/8
1-13/16
2
2-3/16
2-3/8
2-3/4
3-1/8
3-1/2
3-7/8
4-1/4
4-5/8

0.875
1.062
1.250
1.438
1.625
1.812
2.000
2.188
2.375
2.750
3.125
3.500
3.875
4.250
4.625

0.850
1.031
1.212
1.394
1.575
1.756
1.938
2.119
2.300
2.662
3.025
3.388
3.750
4.112
4.475

1.010
1.227
1.443
1.660
1.876
2.093
2.309
2.562
2.742
3.175
3.608
4.041
4.474
4.907
5.340

0.969
1.175
1.383
1.589
1.796
2.002
2.209
2.416
2.622
3.035
3.449
3.862
4.275
4.688
5.102

11/32
27/64
1/2
37/64
43/64
3/4
27/32
29/32
1
1-5/32
1-11/32
1-1/2
1-21/32
1-13/16
2

0.364
0.444
0.524
0.604
0.700
0.780
0.876
0.940
1.036
1.196
1.388
1.548
1.708
1.869
2.060

0.302
0.378
0.455
0.531
0.591
0.658
0.749
0.810
0.902
1.054
1.175
1.327
1.479
1.632
1.815

0.03
0.06
0.06
0.06
0.09
0.09
0.09
0.09
0.09
0.12
0.12
0.19
0.19
0.19
0.19

0.01
0.02
0.02
0.02
0.03
0.03
0.03
0.03
0.03
0.04
0.04
0.06
0.06
0.06
0.06

1.250
1.500
1.750
2.000
2.250
2.500
2.750
3.000
3.250
3.750
4.250
4.750
5.250
5.750
6.250

1.500
1.750
2.000
2.250
2.500
2.750
3.000
3.250
3.500
4.000
4.500
5.000
5.500
6.000
6.500

고장력6각 볼트,너트 (HIGH STRENGTH HEX BOLT NUT)

고장력6각 볼트,너트 와셔는 KSB1010및 JISB1186,
ASTM A325,ASTM A490에 의해 생산되며 주로
철구조물의 마찰 접합용으로 사용된다.

◆ 종류및 등급

세트의 종류		적용하는 구성부품의 기계적 성질에 따른 등급
기계적 성질에 따른 종류	토오크 계수치에 따른 종류	볼트	너트	와셔
1종	A	F8T	F10(F8)	F35
	B
2종	A	F10T	F10
	B
(3종)	A	(F11T)
	B

◆시험편에 의한 기계적 성질

등급	Yield Strength Kgf/mm^²	Tensile Strength Kgf/mm^²	Elongation %	Reduction of Area %
F8T	64min	80 to 100	16min	45min
F10T	90min	100 to 120	14min	40min
F11T	95min	110 to 130	14min	40min

◆제품에 의한 기계적 성질

구분	인장하중(min)(Kgf)							경도 (HRC)
구분	나사의 호칭
등급	M12	M16	M20	M22	M24	M27	M30
F8T F10T F11T	6.740 8.430 9.270	12.600 15.700 17.300	19.600 24.500 27.000	24.200 30.300 33.300	28.200 35.300 38.800	36.700 45.900 50.500	44.900 56.100 61.700	18-31 27-38 30-40

건축용 볼트( H/T B.N.2W/F10T)

건축용 볼트( H/T B.N.2W/F10T)

경 길이	M16			M20			M22			M24
	중량(g)		포장수량	중량(g)		포장수량	중량(g)		포장수량	중량(g)		포장수량
	세트	볼트	포장수량	세트	볼트	포장수량	세트	볼트	포장수량	세트	볼트	포장수량
40	202	105	120	336	175
45	210	113	120	348	187	80	481	240	50	630	305
50	217	120	120	361	200	70	496	255	50	648	323
55	225	128	120	373	212	70	510	269	50	666	341	40
60	233	136	110	385	224	65	525	284	40	683	358	40
65	241	144	110	398	237	65	540	299	45	701	376	40
70	249	152	100	410	249	60	555	314	40	719	394	35
75	257	160	100	422	261	60	570	329	40	737	412	35
80	265	168	100	435	274	55	585	344	40	754	429	35
85	273	176	100	447	286	55	600	359	40	772	447	30
90	281	184	100	459	298	50	615	374	40	790	465	30
95	289	192	100	472	311	50	630	389	40	808	483	30
100	296	199	70	484	323	50	645	404	35	825	500	30
105	304	207		497	336	50	660	419	35	843	518	30
110	312	215		509	348	40	674	433	35	861	536	30
115	320	223		521	360	40	689	463	35	879	554	25
120	328	231		533	372	40	704	463	35	896	571	25
125	336	239		545	384	40	719	478	35	914	589	25
130	344	347		557	396	40	734	493	35	931	606	25
135	352	255		569	408	30	749	508	35	949	624	25
140	360	263		581	420	30	764	523	35	966	641	25
145	368	271		593	432	30	779	539	30	984	659	25
150	376	279		605	444		794	553	30	1001	676	20

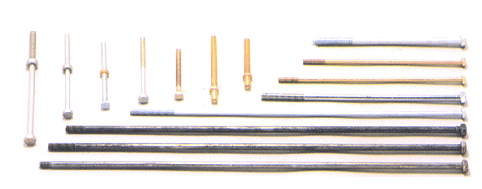

육각볼트 (HEX BOLT)

- Metric (KS B1002/JIS B1180) LENGTH 6" ~ 24" (150~600mm) unit : mm

Bolt diameter	d1	H	B	C App	R Min	S	Pitch
Bolt diameter	Basic	Basic	Finish	C App	R Min	S	Regular	Basic
M4	4	2.8	7	8.1	0.1	40	0.7
M5	5	3.5	8	9.2	0.2	40	0.8
M6	6	4	10	11.5	0.25	50	1	-
M8	8	5.5	13	15	0.4	50	1.25	1
M10	10	7	17	19.6	0.4	50	1.5	1.25

Hex Bolts [SLB-101]

주로 Hex-Bolt는 건설 일과 기계적인 장비와 산업의 모든 부문에 사용 되었습니다.
Hex-Bolt의 사이즈는 오더 생산 시스템의 사용에 따라 달라 지며, 우리는 국제적인 기준, 예를 들면 ISO, KSB, JIS, ANSI, DIN, 등에 따라 제작할 수 있습니다. S20C, SS41, SUS304, SUS316 등등의 원료로, 알맞은 표면 처리 공정을 당신의 오더에 따라 사용할 것이고 Hex-Bolt를 생산할 수 있습니다.

육 각 볼 트

나사 호칭	d1	H	B	C	S	피 치
나사 호칭	d1	H	B	C	S	일반	세목
M6	6	4	10	11.5	18	1	-
M8	8	5.5	13	15	22	1.25	1
M10	10	7	17	19.6	26	1.5	1.25
M12	12	8	19	21.9	30	1.75	1.25
M14	14	9	22	25.4	34	2	1.5
M16	16	10	24	27.7	38	2	1.5
M18	18	12	27	31.2	42	2.5	1.5
M20	20	13	30	34.6	46	2.5	1.5
M22	22	14	32	37	50	2.5	1.5
M24	24	15	36	41.6	54	3	2
M27	27	17	41	47.3	60	3	2
M30	30	19	46	53.1	66	3.5	2
M33	33	21	50	57.7	72	3.5	2

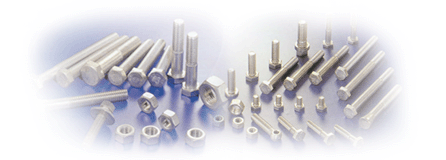

볼트류 (BOLT)

- 용도 : BOLT는 일반적으로 너트와 함께 혹은 상대물의 탭 형상과 함께 체결된다는 면에서 스크류의 일반과 약간의 차이가 있다. BOLT는 그 특성에 따라 혹은 쓰임에 따라 기계구조용, 선박용, 자동차용, 건축용 등으로 구분되며 각각의 용도에 따라 재질 및 가공방법, 제작공정이 결정된다. BOLT는 열처리에 의하여 기계적 성질이 결정되므로, 열처리가 전체 공정에서 가장 중요하다 말할 수 있다.
- 소재 : 볼트의 사용재질은 일반적으로 탄소강이며 사용자의 요구에 따라 합금강, 동합금 등 여러 종류의 재질을 사용한다. 일반적 사용재질은 탄소강 - SWCH25K, SWCH45K, S10C 등 합금강 - SCM. SNCM, STAINLESS STEEL 등 동합금 - C1100, C2600, C2700 등

다음검색

출처: 금형설계노하우 원문보기 글쓴이: 김명휘

검색 옵션 선택상자

댓글내용선택됨 옵션 더 보기

댓글내용

댓글 작성자

연관검색어

환율

환자

환기

최신목록

장성초교29회 cate백두대간

https://cafe.daum.net/BDDG

카페 전체 메뉴
