스크랩 유틸 도로 종단면도 그리기

[도사]

  KTOOL.chm

KTOOL.exe



측점형식:

원하는 측점 형식을 선택하시면 됩니다.

글자크기:

종단 테이블에 글자 크기 입니다.

기준점 GL:

종단면도가 그려질때 기준이될 지반높이 입니다.

자 리 수:

종단 테이블 항목에 자리수 입니다.

축 척:

원하는 축척을 선택하시면 됩니다.

종단 그리기:

종단을 그려줍니다.

계획고 엑셀로:

캐드 도면에서 계획선을 선택하시면 계획고가 자동으로 입력됩니다.

지반고 계산:

계획고 엑셀로 선택하시면 누가거리와 계획고는 자동으로 입력되지만 지반고를 입력되지 않습니다.

이때 형황을 보고 선택하지 않고 거리 비율로 계산하여 입력하고 싶을때 선택하시면 됩니다.

엑셀 같이 보기:

캐드와 엑셀화면이 같이 보여집니다.

RP 양식:

종단계획을 완료후 RP에 종단계획을 넣고 싶을때 아래 그림과 같이 RP양식에 맞추어 줍니다.

설계 규정보기:

종단계획시 설계규정을 참고 하고 싶을때 선택합니다.

지금부터는 실행 예제 입니다.

먼저 누가거리와 지반고를 입력합니다.

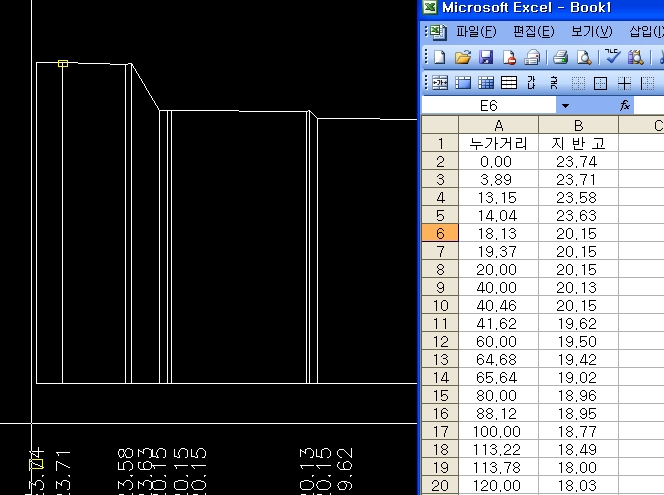

아래 그림은 지형도에서 종단 추출하기 프로그램으로 종단 지반을 추출한 그림입니다.

종단면도를 그리기전에 아래 그림과 지반고와 누가거리가 입력되어 있어야 합니다.

누가거리와 지반고는 다음과 같이 누가거리는 A 열, 지반고는 B열에 반드시 입력해야합니다 .



계획고와 종곡선길이를 입력합니다.

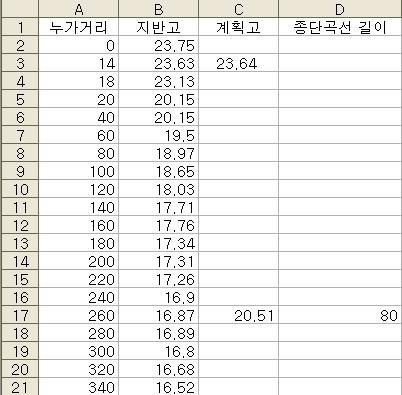

누가거리와 지반고 입력이 끝났다면 아래 그림과 같이 계획고와 종곡 선길이를 입력합니다.

계획고를 입력하고 싶은 구간에 누가거리가 없다면 삽입해서 누가거리를 적어주어야 합니다.

만약 캐드상에서 계획선으로 선택하여 계획고를 입력하고 싶을때에는 종단계획 엑셀로를 선택합니다.

계획선을 선택합니다.

계획 시점부 계획고를 선택합니다.

종단 시점을 선택합니다.



- 주의사항 -

종단계획 엑셀로 선택시 계획선은 반드시 폴리라인으로 되어 있어야 하고 계획선 절점과 누가거리가 일치하지 않을 때에는

종단 절점상에 누가거리가 엑셀에 자동으로 입력되어 집니다. 이때 지반은 자동으로 입력되지 않으니 현황을 보고 직접 선택하거나

지반고 계산을 선택합니다. 이때 누가거리 비율에 따라 자동으로 지반이 계산되어 입력됩니다.(종곡선 길이는 입력되지 않으므로 직접 입력해야 합니다.)



모든 과정이 완료 됐다면 종단면도 그리기를 선택하합니다. 그리고 삽입점을 선택하시면 아래 그림처럼 종단면도가 그려집니다.



http://cafe.daum.net/KTOOL/

좀더 자세하게 알고 싶다거나 좋은 정보를 얻고싶으시면 KTOOL까페 오시면 알수가 있습니다.
