그림 1 |
그림 2 | ||
먼저 줄을 꼬아서 고리를 만들고 |
줄의 끝쪽을 고리속으로 통과 시킨다 |
그림 3 |
그림 4 | ||
줄끝을 빼내고 원래 줄의 뒤로 돌린다 |
줄 끝을 처음 만든 고리 로 다시 통과 시킨다 |
완성된 보울라인 매듭의모습 |
완성된 매듭의 후면 | ||
보울라인 매듭이 완성된 다 여기에서 줄끝이 왼쪽 아래에서 위로 넘어 처음 시작줄로 나와 옭매듭을 한번더 하여 줄이 풀리는 위험을 보완한 요세미테 식 보울라인 매듭도 있다 |
매듭을 뒤집어 본 모습 |
보울라인 매듭 |
runing bowline |
보울라인 한손으로 하기
이것은 뒷줄에 고리를 만드는 빠르고 신뢰성 있는 방법이다. 이 방법은 쉬트밴드를 묶을 때도 사용된다.
쉬트밴드에 사용하기 위해선 뒷줄에 있는 고리속으로 로프 끝을 통과하는 대신에 두번째 로프의 끝 부분
의 고리에 꼬아두게 된다 반드시 손에쥐고 있는 로프의 끝은 위를 향하게 하고 두번째 로프의 끝은 아래
로 향하게 해야 한다.
한손으로 하기 1 |
한손으로 하기 2 | ||
줄끝의 끝을 적당한 길이 로 잡고 뒷줄에 가로질러 겹처 잡는다. 엄지손가락은 뒷줄 아래 로 향하게 한다 |
손목을 시계방향으로 돌 리면서 엄지손가락으로 뒷줄을 당기며 비틀어 꼬 꼬아서 고리를 만든다. 로프 끝은 큰고리 안에 있어야 한다. |
한손으로 하기 3 | |
뒷줄에서 고리를 만들고 고리속으로 로프 끝이 통 과될 때 까지 손목을 돌 린다. 이제 로프 끝을 뒷 줄 뒤로꼬아 다시 고리로 통과 시키면된다. (쉬트밴드도 마찬가지다) |

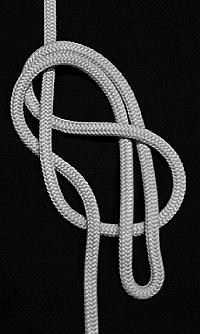

고리 8자매듭: 주로 로프중간에서 등반자 와 연결할 때 매듭으로 많이 쓴다.
그림 1 |
그림 2 | ||
필요 한부분에 두 줄을 겹쳐 잡아 한번 꼬아서 뒷줄 뒤에 고리를 만든 다. |
매듭줄을 뒷줄의 앞으로 돌린다. |
그림 3 |
완성된 고리 8자 매듭 | ||
매듭줄을 고리의 뒤쪽으 로 통과 시킨다. |
매듭을 정돈하고 고리에 카라비너를 걸어 사용하 면 된다. |
고리 8자 매듭 |
따라가기 고리 8자 매듭 |
고리 8자 매듭 |
따라가기 |
In Line 8자 매듭: 뒷줄과 어느 정도 평행하게 하중을 받는 곳에 사용한다. 등반하다 보면 추가 장비가
더 필요 하여 줄의 중간에 매듭을 하여 끌어 올릴때 매듭이 바위에 걸릴 때가 있다. 이 때 사용하면 다른
고리매듭 보다 쉽게 당길 수 있다.
그림 1 |
그림 2 | ||
늘어진 상태에서.. |
늘어진 상태에서 꼬아 고리를 만든다 |
그림 3 |
그림 4 | ||
접어진 고리를 뒷줄 뒤로 당긴다 |
그 고리를 다시 뒷줄의 뒤에서 감는다. |
그림 5 |
완성된 in Line Figure 8 Loop | ||
처음 만들어진 고리줄을 두번째 만들어진 고리뒤 쪽에서 끼워 넣어 아래 로 당겨 내린다 |
매듭의 꼭대기에서 빠져 나오는 뒷줄을 당겨야 한 다. 가지런하게 정리되어 줄을 끌어 올릴때 매듭의 윗부분에 걸림이 적어 힘 들이지 않고 줄을 당겨 올릴 수 있다 |
뒤쪽에서 보는In Line Figure 8 Loop | |
뒤쪽에서 보기 |

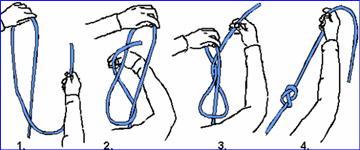

나비매듭(Butterfly knot): 로프 끝이 고리에서 수직방향으로 빠져 나오기 때문에 줄의 중간에 고리를
필요로 할 때 사용하기에 훌륭하다.
그림 1 |
그림 2 | ||
줄의 중간부분에 반으로 접고 |
두 번꼰다. 다시 말해 완전히 한 바퀴 돌린다. |
그림 3 |
그림 4 | ||
중간고리의 끝을 잡고 아래로 접는다. |
중간고리의 끝을 잡고 아래로 당겨 가운데 만들 어져 있는 구멍에 통과 시킨다. |
완성된 나비매듭 |
나비매듭의 뒷부분 | ||
정리되어 있는 매듭 |
정리되어 있는 매듭 |
이중고리매듭
[스패니쉬 보울라인 매듭] [나비매듭을 이용한 매듭] [트리플 크라운 매듭] [이중 보울라인 매듭]
스페니쉬 보울라인 매듭: 두 개의 고리사이에서 로프가 서로 연동하고 있다는 하중을 싣기전에는 조정이 쉬운 이중
고리 매듭이다. 그러나 이 매듭은 단단히 죄어주지 않으면 실제 사용시 로프가 미끄러질 가능성이 있는데 대단히
위험하다. 적절히 묶고 죄어 준다면 아주 유용한 매듭이다. 이런 매듭의 종류들은 균등 확보시나 이중 확보시
에도 유용하게 쓸 수도 있을 것 같아 올려본다
그림 1 |
그림 2 | ||
두 개의 고리를 만든다. |
각고리를 반 바퀴씩 꼬아 바깥쪽을 중앙방향으로 돌려서 꼬아두고 |
그림 3 |
그림 4 | ||
왼쪽에 꼰고리를 오른쪽 꼰고리 속으로 통과시켜 가운데 나란히 붙여서 두개의 고리를 엇갈리게 한다 |
처음 만든 고리의 아래 부분을 잡고 두번째 만든 고리의 속으로 중간 고리 를 만들어 통과 시킨다 |
완성된스페니쉬 보울라인매듭 |
완성된스페니쉬 보울라인매듭의 뒤쪽 | ||
매듭을 정리하기 위해 뒷 줄을 당긴다. 각 부분을 당겨 정돈하여 매듭을 죄어 준다. |
매듭을 당겨 가지런하게 정돈하면 완성 된다 |
나비매듭을 활용한 중간고리에서 벌어진 두 개의 고리매듭
그림 1 |
그림 2 | ||
이 매듭의 시작은 다만 죄어 주지 말고 그림처럼 느슨 하게 시작 한다. |
두 개의 아랫부분 고리를 잡고 꽉조이지 않은 나비 매듭의 위쪽 고리 속으로 중간 고리를 통과 시킨다. |
그림 3 |
완성된 매듭 | ||
위쪽 고리 위를 아래로 당겨 내려 중간 고리를 만들어 모자를 뒤집어 쉬우듯이 뒷줄을 가로지 르게 만드면 된다. |
뒷줄을 당겨 매듭을 정리 하고 각부분을 죄어 준다. |
매듭의 뒤쪽 | |
정리 |

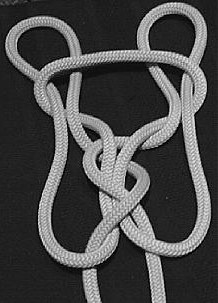

트리플 크라운 매듭(Triple Crown Knot): 쉽게 묶을 수 있고 고리가 서로 연동하지 않기 때문에 추천
할 만한 이중고리 매듭이다.
그림 1 |
그림 2 | ||
줄의 중간에 두개의 같은 길이의 중간고리(굴곡부) 를 만들고 |
뒷줄을 잡고 두개의 중간 고리(굴곡 부분) 사이를 가로지르고 아래부분에 작은 고리를 만든다 |
그림 3 |
그림 4 | ||
오른쪽 중간고리를 뒷줄 과 왼쪽 중간고리를 가로 지른다. |
다시 왼쪽 중간 고리를 잡아 오른쪽 중간 고리 를 가로질러 작은 고리 속으로 넣는다. |
완성된 모습 |
뒤쪽부분 | ||
뒷줄을 잡아 당겨 가지런 하게 정리하고 각 부분을 죄어주면 된다. |
뒤쪽에서 본모습 |

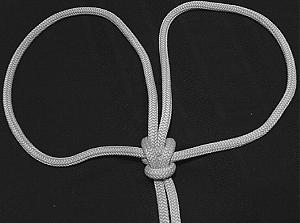

이중 보울라인 매듭((Bowline on a Bight): 두 개의 손 고리를 필요로 할 때 유용한데 쉽게 묶을 수 있고
쉽게 매듭이 단단 해지지 않고 힘이 실린 뒤에도 풀기가 쉽다. 이중 매듭이라고도 한다(double ring knot).
그림 1 |
그림 2 | ||

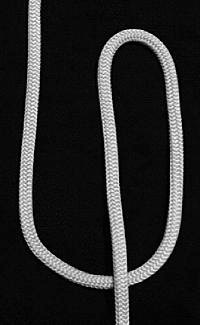

줄을 접어서 중간고리 (굴곡부)를 만든다 |
중간고리 끝을 뒷줄 뒤 로 지나가게 하여 고리를 만든다. |
그림 3 |
그림 4 | ||
중간고리를 고리 속으로 넣는다. |
중간고리 끝을 잡고 자기 쪽으로 당겨 고리 아래쪽 으로 가로지르게 한다. |
그림 5 |
완성된 모습 | ||
손은 여전히 중간고리 끝 을 잡고서 고리밑을 가로 질러 뒷줄 밑에 중간고리 의 굴곡부가 놓여지게 한 다. |
고리와 뒷줄을 당겨 가지 런하게 정리 하면 된다 |
뒤쪽 모습 |
이중보울라인 매듭 | |
뒤집어서 본모습 |
HITCHES
[클로브 히치] [압박 히치] [고정하여 묶기] [Bunt Line Hitch] [하이웨이맨 히치]
클로브 히치(Clove Hitch): 우리가 줄을 고정할 때 가장 많이 쓰는 매듭 중 하나로 우리나라에서 주로
까베스땅(cabestan)매듭으로 불리는 이 매듭은 로프의 중간을 카라비너에 쉽고 빠르게 매듭하여 고정시키고
풀수 있는 매듭이다. 매듭후에도 쉽게 앞뒤의 길이를 조절할 수 있어 로프의 임시고정용, 등반자의 자기확보
용 매듭으로 많이 쓰이는 매듭으로 한손으로도 익숙하게 익혀야 한다.
그림 1 |
그림 2 | ||
두개의 고리를 가운데 줄 을 두고 서로 반대 방향 으로 꼬아 만든다 |
왼쪽고리를 오른쪽 고리 밑으로 서로 앞과 뒤로 엇갈리게 겹쳐 구멍을 만 든다 |
그림 3 |
완성된 클로브히치 매듭 | ||
가운데 겹침으로 인해 새 로 생기는 구멍에 카라비 너를 걸어 사용한다 |
가지런 하게 정리한다. 그리고 아래 그림처럼 나무나 암각에 주로 감 아서 사용한다. |
뒤쪽의 모습 |
클로브 히치 매듭 | |
정리되어있는 매듭 |
압박히치(Constrictor Hitch): 묶을려고 하는 대상에 줄을 단단히 죄어주길 원할 때 사용한다. 바이스처럼
물려주고 줄을 느슨하게 하지 않으면 풀기가 힘들다. 매듭을 지을 때 줄과 줄의 마찰원리를 활용 하여 만든
그림 1 |
그림 2 | ||
고정 확보 지점이나 그 대상에 줄을 감는다 |
감을 때 한쪽끝 줄을 뒷 줄의 위로 엇갈리게 가로 질러 반대방향으로 넘겨 감고 |
그림 3 |
그림 4 | ||
다시 한번더 뒷줄과 평행 하게 지점을 감아서 |
매듭줄을 뒷줄 위로 가져 와 먼저 만들어진 두개의 고리사이 아래로 통과 시 킨다. 충격을 받을시에 마찰력을 높이는 효과를 얻기 위한 매듭이다 |
완성된 Constrictor Hitch |
풀기쉬운 Constrictor Hitch | ||
충격을 받았을 때 나중에 매듭을 풀기 어려우므로 중간고리(bight)를 만들 어 넣어 풀기 쉽게 한 매 듭이다 |
고정하여 묶기(Anchor Bend):앵커벤드는 카라비너나 링에고정하기 위하여 사용. 보는 바와 같이 두세바퀴
이상 감아 사용한다.
그림 1 |
그림 2 | ||
매듭줄 끝은 카라비너의 뒤쪽에서 줄을 통과 하여 |
줄을 카라비너에 한번 감아 고리를 만들고 |
그림 3 |
그림 4 | ||
줄 끝을 뒷줄의 아래로 가져가서 |
매듭줄 끝을 두개의 고리 속으로 통과 시킨다. |
완성된Anchor Bend | |
그리고 매듭을 정리 해주 면 된다 |

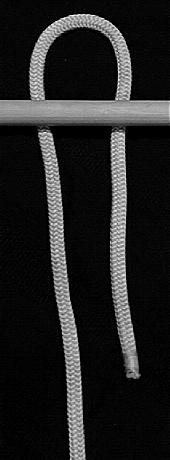

Bunt Line Hitch : 매듭이 역시 카라비너나 링에 고정하는 매듭이다.
그림 1 |
그림 2 | ||
줄의 끝을 앞에서 뒤로 넣는다 |
매듭줄 끝을 당겨서 뒷줄 위로 좌측으로 가로 지른 다 |
그림 3 |
그림 4 | ||
매듭줄 끝을 뒷줄 뒤로 당겨 고리를 만든다. |
매듭줄 끝을 돌려 당겨 고리의 전면으로 나와서 |
그림 5 |
완성된 Buntline Hitch | ||
매듭줄의 끝을 고리의 뒤 로 넣어 통과 시킨다 |
매듭을 정리하고 뒷줄을 당겨 죄어준다. |
뒤쪽에서 본 모습 |
그림 8 | ||
끝을 잘 당겨서 정리하면 고리나 카라비너에 안정 되게 줄을 고정 할 수 있 다. |
같은 유형의 매듭으로 매듭을 쉽게 풀 수 있다 |
그림으로 본 모습 | |

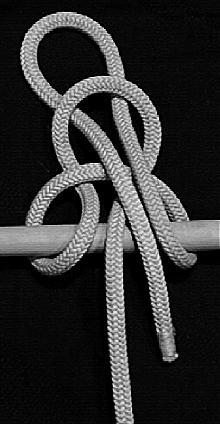

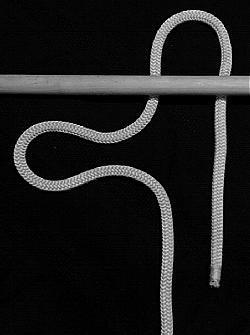

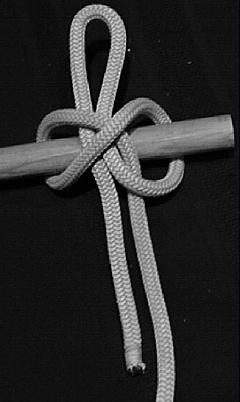

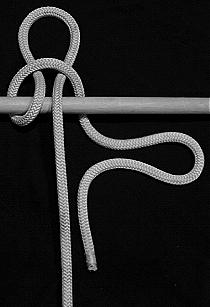

Highwayman's Hitch 는 빠르게 대상을 줄로 묶는데 이상적인 매듭이다.
묶지 않고 받치듯이 로프를 빠르고 단단하게 묶을수 있는 매듭이다. 풀려면 하중을 싣지않은 상태에서
매듭줄 끝을 당김으로서 대상물에서 쉽게 줄을 풀 수 있다.
그림 1 |
그림 2 | ||
묶으려는 물체의 아래 에서 매듭줄 끝을 늘어 뜨린채로 중간고리를 만들어 당겨 올린다. 왼쪽이 뒷줄이며, 뒷줄 은 하중이 실려 있다. |
아래로 늘어진 뒷줄에 중간고리(굴곡부)를 만든다. |
그림 3 |
그림 4 | ||
두번째 중간고리를 대상 물의 앞쪽으로 당겨 처음 만든 위쪽 중간고리(굴곡 부)로 넣는다 |
매듭줄의 끝쪽에 또 하나 의 중간고리(굴곡부)를 더 만든다 |
그림 5 |
그림 6 | ||
앞서의 두 번째 통과시킨 만든 중간고리에 끼워 넣 는다 |
뒷줄을 적당한 길이로 당기고 매듭을 정리한다. 매듭줄의 끝 부분을 잡고 잡아 당기면 매듭을 쉽게 풀 수 있다 |
STOPPER KNOTS
[8자 매듭] [Buntline Hitch] [이중 막매듭]
8자 매듭은 줄의 끝에 만들어지는데 오버핸드 매듭보다 부피가 크다.
그림 1 |
그림 2 | ||
고리를 만든다. |
매듭줄 끝을 뒷줄 뒤로 감는다. |
그림 3 |
완성된 8자매듭 | ||
고리속으로 매듭줄 끝을 통과 시킨다. |
매듭을 정리한다 |
히빙라인 매듭 Heaving Line Knot : 줄를 던질 때 줄 끝에 무게를 주기위해 사용한다.
그림 1 |
그림 2 | ||
간고리를 만든다. |
매듭줄 끝을 뒷줄 뒤로 두고 중간고리 둘레를 감는다. |
그림 3 |
그림 4 | ||
몇회 감는다. |
매듭줄 끝을 고리 속으로 통과 시킨다. |
완성된Heaving Line Knot |
그림으로 보는Heaving Line Knot | ||
뒷줄을 당겨 매듭을 조여 준다. |
이중 막매듭 (Double Overhand knot) 8자 매듭 보다 부피가 크고 풀기가 어렵다.
그림 1 |
그림 2 | ||
막매듭을 한다. |
매듭줄 끝을 고리 뒤로 통과 시킨다. |
완성된 Double Overhand Knot | |
양쪽 끝을 단단히 당겨 매듭을 조여준다. |
