철거되는 자재 중 u-볼트

[빅우람]

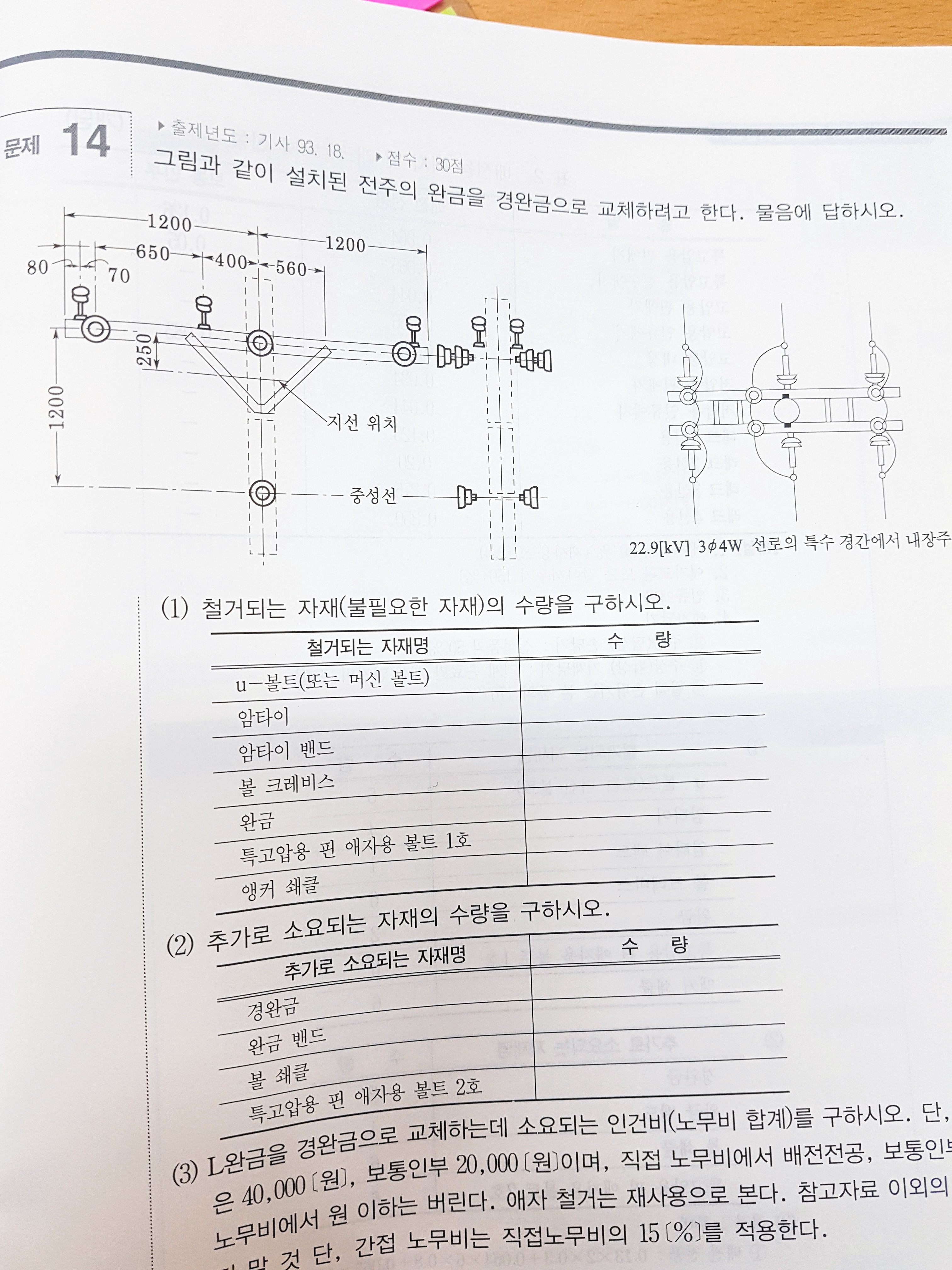

안녕하세요. 2018년도 전기공사기사 14번 문제 질문드립니다.

문제에서 철거되는 자재(불필요한 자재)의 수량을 구할 때 u-볼트(머신볼트)가 어디에 위치해 있는걸까요?

U볼트는 근가를 지탱해주는 역할로만 알고있는데 해당 문제 사진에서는 어디에 위치하는지 잘 모르겠습니다... 철거되는 u-볼트의 수량은 5개라고 합니다.

아시는 분들 알려주시면 감사하겠습니다 ㅜㅜ

[EBS졸업]

문제에 없나요? 도면상 안보이는데.

[빅우람]

네 ㅜㅜ 그래서 못찾겠더라구요

[이지스.]

맨우측사진보시면 전주앞뒤로 네모난 점 보이시죠 그거 1개랑 좌우측으로 완금사이에 또는 현수애자사이 연결된선보이시죠 각각2개씩 완금과 완금을 서로 붙잡아주는 용도이기때문에 u 볼트를 써도되고 머신볼트를 써도 됩니다 그런데 저위치는 u볼트보다는 머신볼트 쓰는게 일반적입니다

[빅우람]

감사합니다!! 봐도봐도 못찾겠었는데 감사합니다 ㅜㅜ
