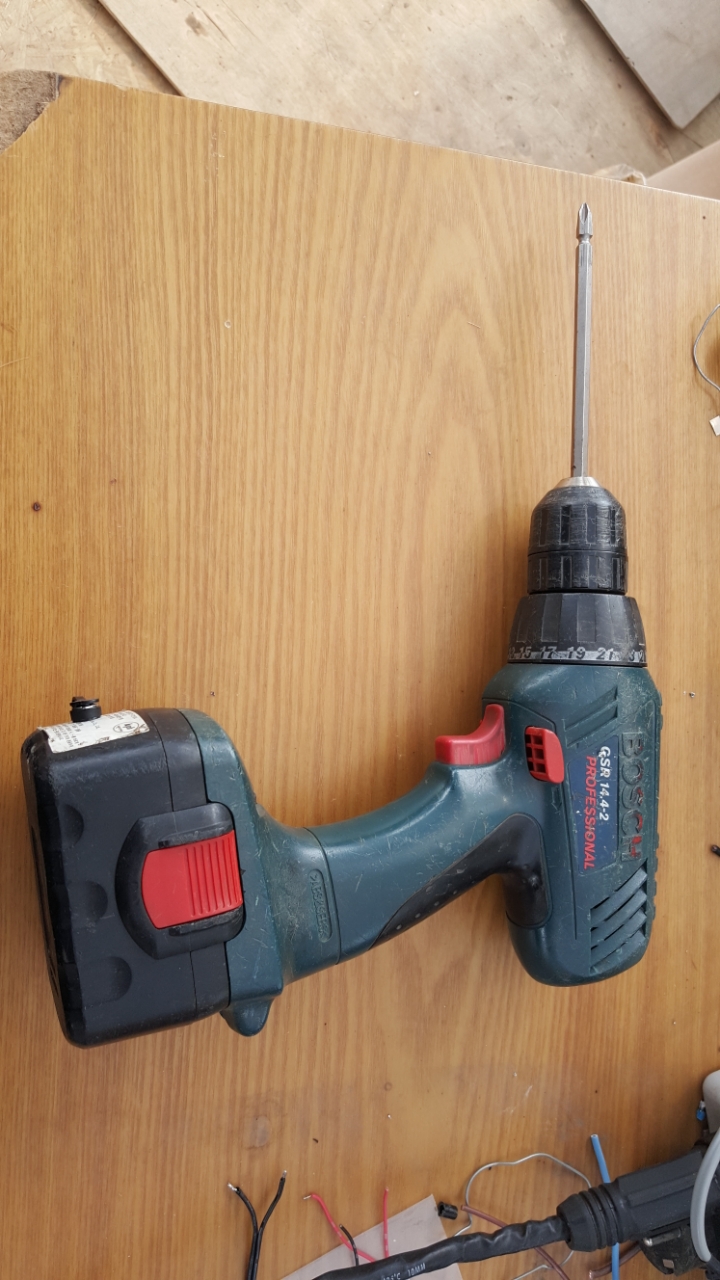

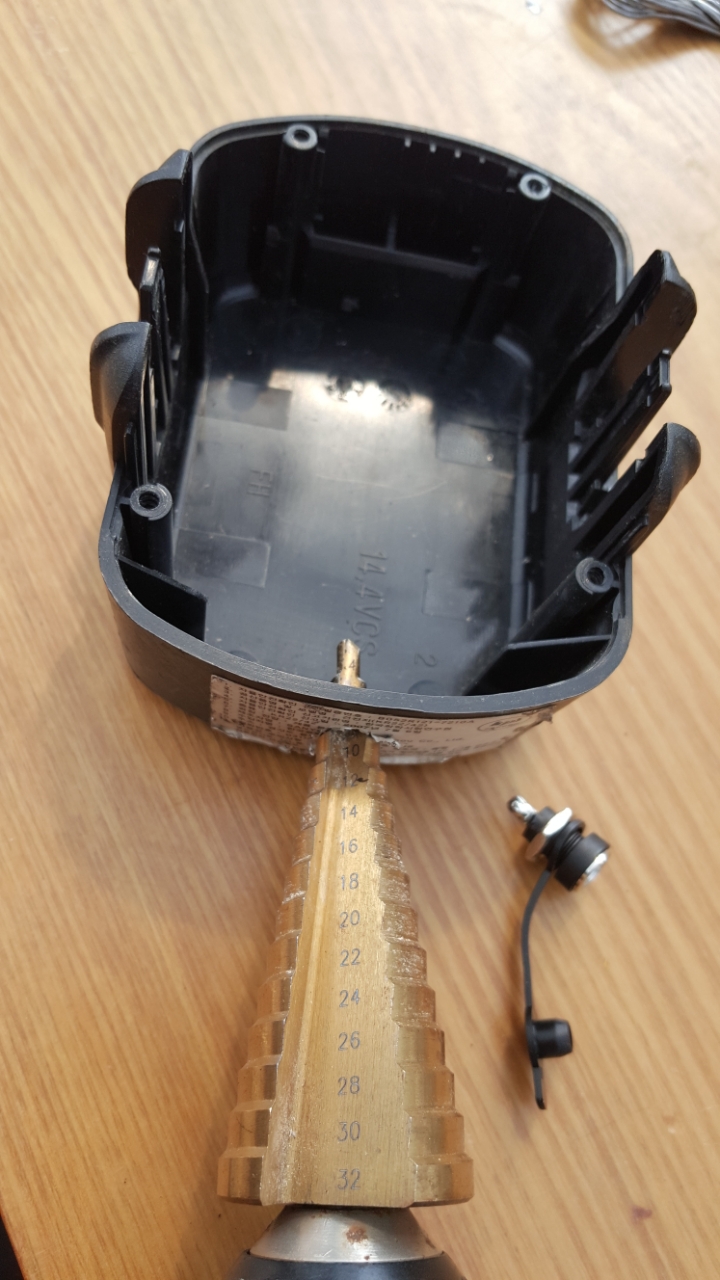

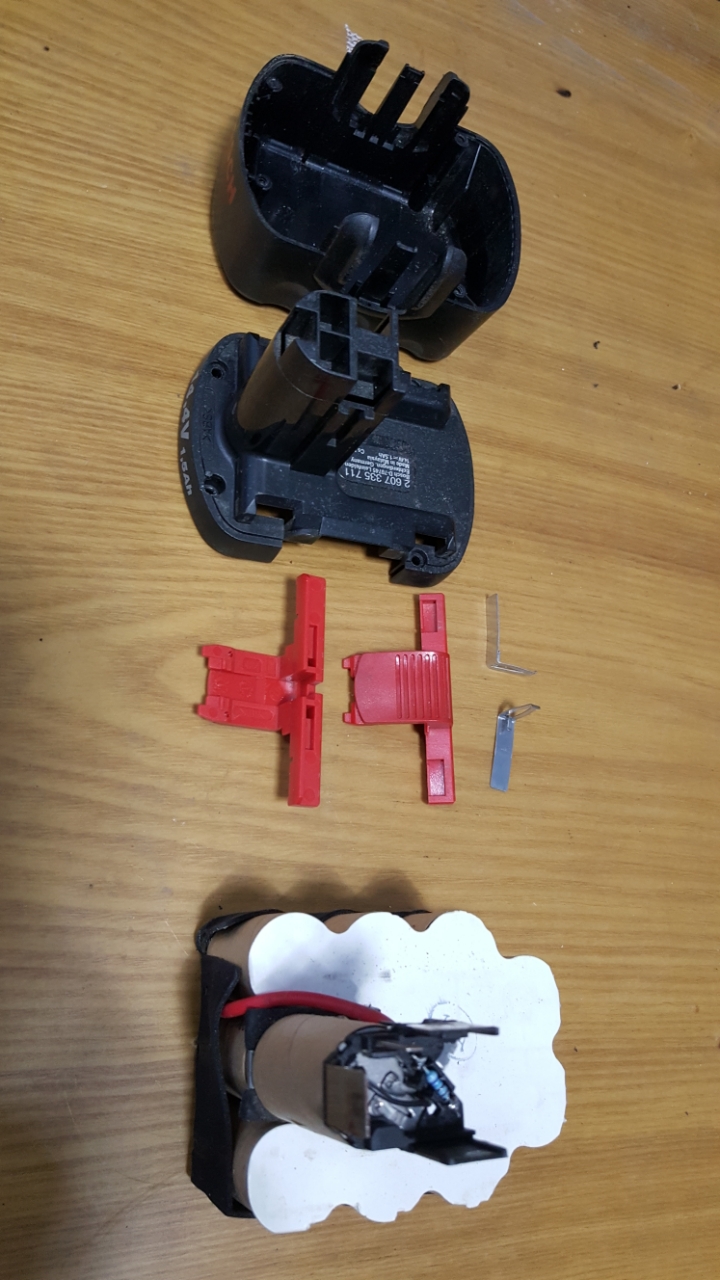

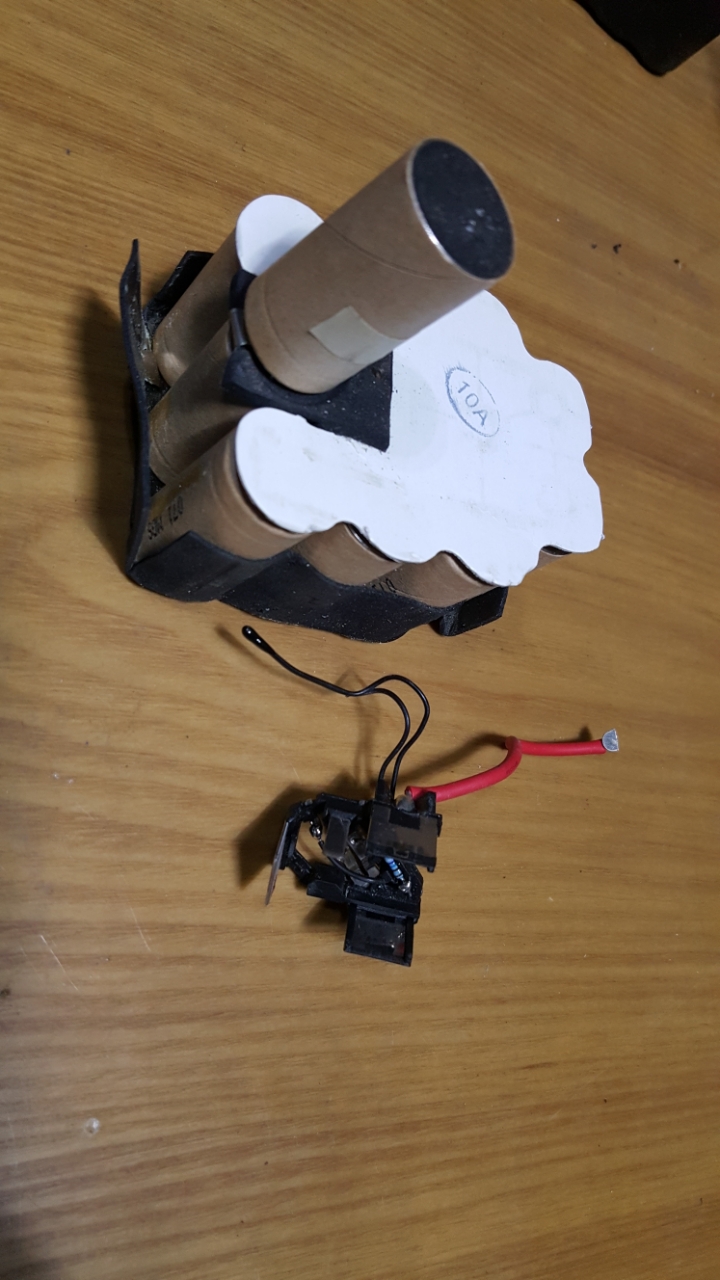

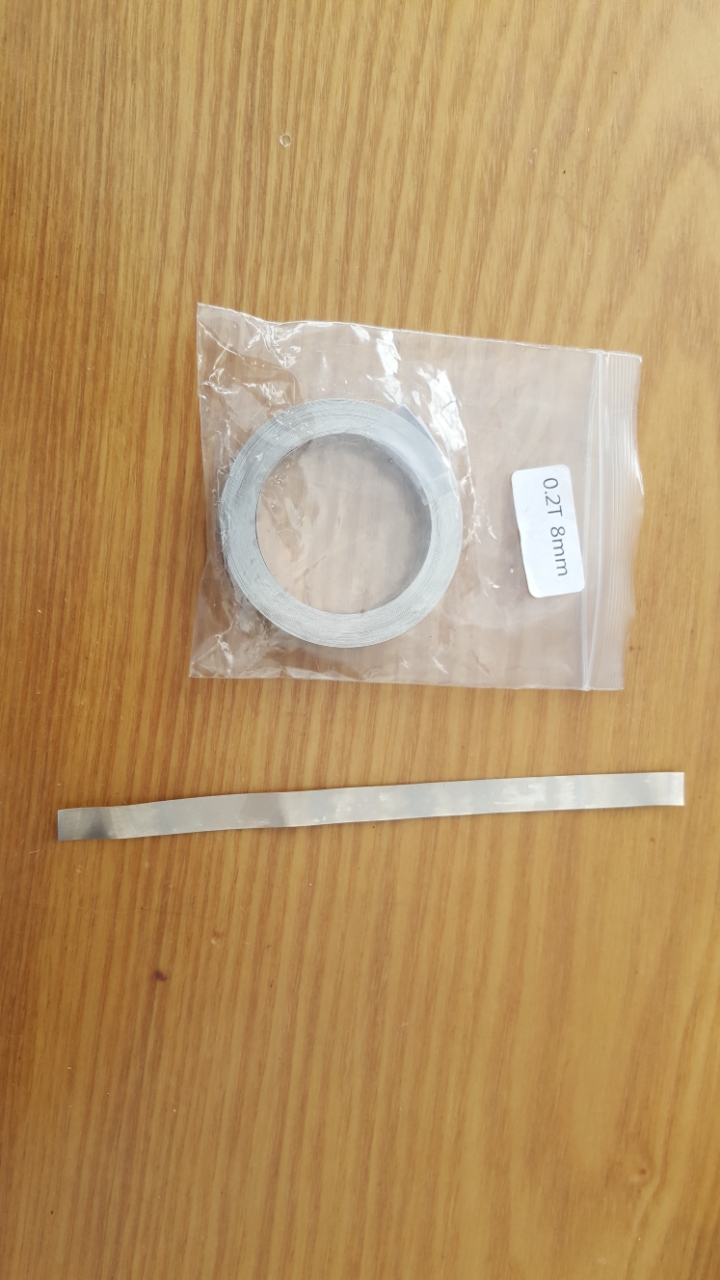

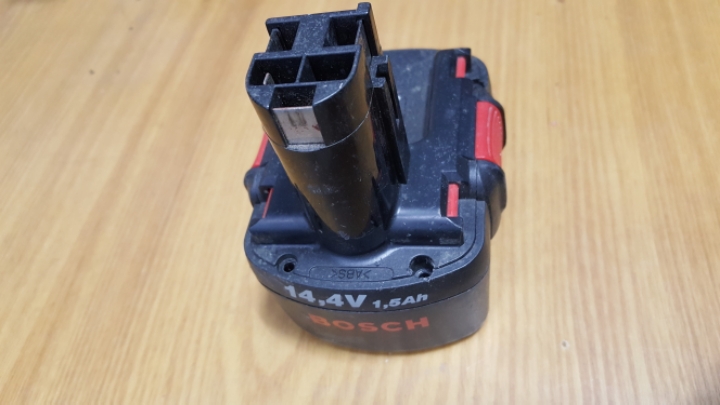

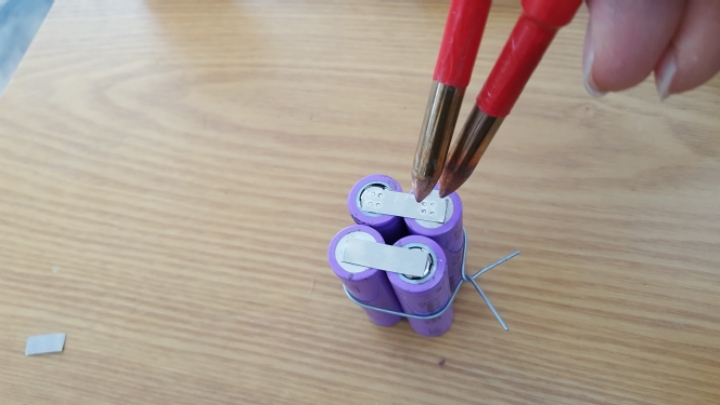

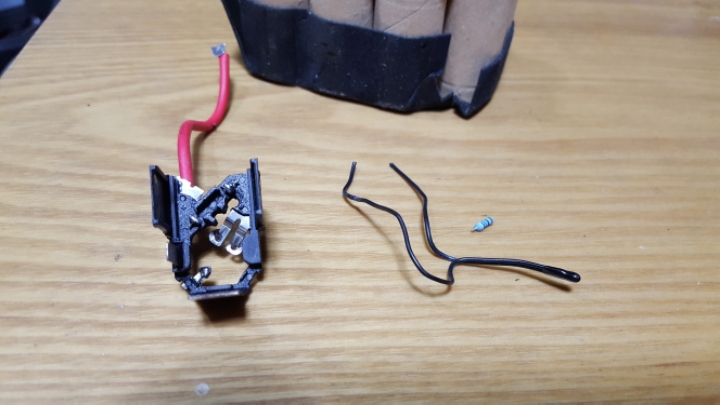

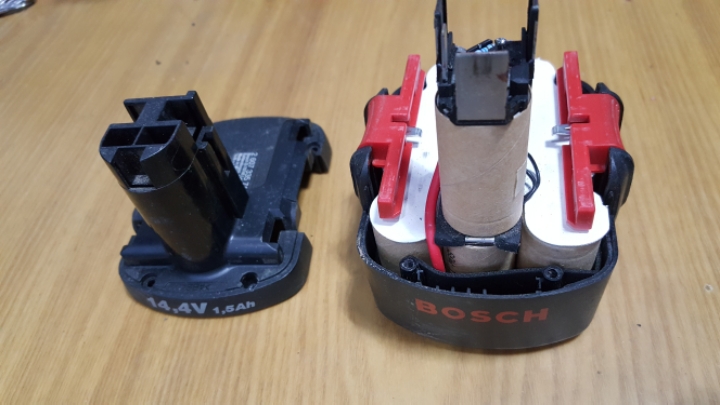

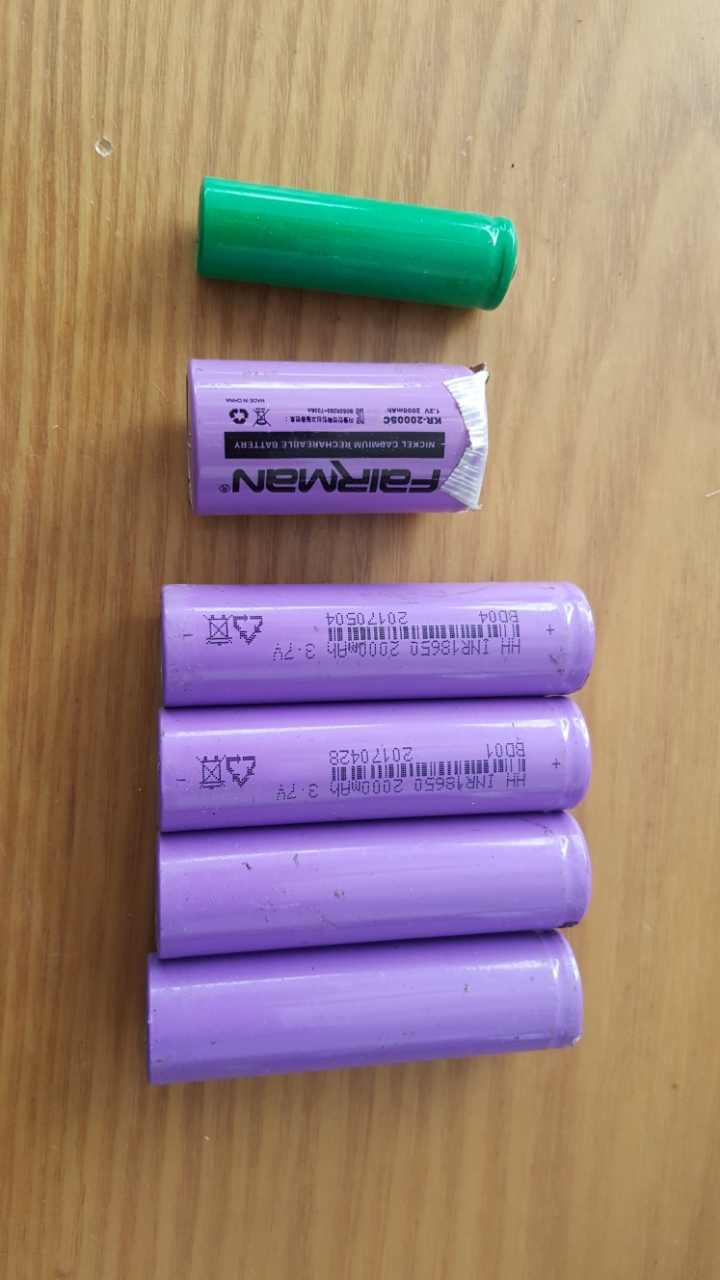

<p class="cafe-editor-text">14.4V 보쉬 전동 드릴을 사용하고 있습니다.<br />배터리가 니카드배터리(Ni-cd)입니다.<br />배터리 특성상 조금 사용하다보면 금방 방전되곤합니다.<br />예전에 두어번 동일 배터리로 리필을 하였으나 얼마 지나지 않아 빌빌거리기를 반복...ㅡ,.ㅡ <br /><br />아예 배터리 종류를 니카드배터리(Ni-cd)에서 리튬이온(Li-ion)인 18650배터리로 개조 들어갑니다.<br /><br />때마침 고방전 10C 20A 18650 배터리가 있어 잘됐네요.<br /><br />위부터 <br />AAA배터리<br />니카드 배터리(Ni-cd)<br />리튬이온(Li-ion) 18650고방전 배터리</p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/5b014a6ea54d0eb76d2cb2d2b5410dcc75adfee2' class="txc-image" /></p><p class="cafe-editor-text">그리고 기존 배터리를 분해합니다.</p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/29d93f31f0077b9d5053aa9dd73c5a5acb0bd5e3' class="txc-image" /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/5b8ac8c7fa45be9998b85a5d1e71622b7dce5350' class="txc-image" /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/8e4c7364065f45da23e82487c52fb1a3da065e50' class="txc-image" /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/13bb198cb237f38603fa79c34c8ed33b4e65281e' class="txc-image" /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/077fc0dfd893499f8f22f7fd4aae72c42f7bd937' class="txc-image" /></p><p class="cafe-editor-text">니켈플레이트 0.2t로 18650배터리를 직렬로 스폿용접을 해주었습니다.<br />참고로 18650배터리 전압은 공칭전압은 3.7V, 만충전 전압은 4.2V입니다.<br />4개를 직렬 연결하면 16.8V가 됩니다.<br />기존 드릴에 사용하는 14.4V보다 높지만 사용 가능합니다.<br /><br />참고로<br />드릴 7.2V는 배터리 2개 8.4V<br />드릴 12V는 배터리 3개 12.6V<br />드릴 14.4V는 배터리 4 개 16.8V<br />드릴 18V는 배터리 5 개 21V<br /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/d7305d923a982bcc94c1633ae2fdc83d676cfeca' class="txc-image" /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/053a20be27e6e3f3a8913ec3b3ccb254f0cd2a90' class="txc-image" /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/5e88e6dc13dce2b97050a934f1db1166ccd61a1b' class="txc-image" /></p><p class="cafe-editor-text">그리고<br />배터리의 과충전, 과방전을 보호를 위해 BMS를 작업합니다.<br />리튬이온(Li-ion)배터리는 3.7V~4.2V 구간을 벗어나면 사용 불가능 상태가 되기에 BMS는 필수입니다.<br /><br />P+, P-에 충전 단자와 드릴 입력 단자를 연결합니다.<br /><br />그러나 혹시나 과전류에 의한 BMS 손상을 우려해서 P+, P-에는 충전 단자만 연결하고<br />드릴 입력 단자는 B+,, B- 배터리에 직접 연결했습니다.<br />그러므로 과충전은 보호를 받고 과방전은 보호가 안되기에 드릴 작동중 힘이 없다싶으면 사용을 멈추고 충전을해야 합니다.<br />아니면 BMS 용량이 손상 걱정없는 조금 높은걸 사용하면 본래대로 연결하시면 됩니다.</p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/14b90565b31a3483a507ef7c04777addea8356c2' class="txc-image" /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/5caa692693976444d322165aecd7c3f4d0d6e53f' class="txc-image" /></p><p class="cafe-editor-text">배터리 종류가 바뀌기에 기존의 충전기는 사용을 하면 안됩니다.<br />그래서 배터리 하우징에 충전짹 작업을 합니다.<br /><br /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/b7814720d7d6e3b9617c08dd8e872bd6a6fa6fc4' class="txc-image" /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/75da2c9ce4125c1d3a3ffb37847cdea741b108ea' class="txc-image" /></p><p class="cafe-editor-text">배선을 연결해주고...<br />+ - 극성을 확실히 확인해야 합니다.</p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/7ed1b96d299b727599e1e8f338936137dd4a69bb' class="txc-image" /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/43919c598cb9b9eccd734e1dfce514f91dea00a3' class="txc-image" /></p><p class="cafe-editor-text">드릴과 연결되는 부분은 고정하기위해 글루건으로 작업했습니다.</p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/21a6e614cb83f5a133cfdb16086beb5c9fcc6f79' class="txc-image" /></p><p class="cafe-editor-text">배터리 하우징을 덮기전에 부품들이 흔들리지 않게 완충제 조금 넣어주고 조립을 완료합니다.<br /><br /></p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/a817a340c298a6ef6dca90d684038586dc67c370' class="txc-image" /></p><p class="cafe-editor-text">완성..!</p><p><img src='https://t1.daumcdn.net/cafeattach/25R5/3741edbe418e81592c0188f5a2ecd5d4b6df1a3f' class="txc-image" /></p><p><iframe id="vcba2W7QQHpIWACQtZXApCC@my" width="640" height="360" src="https://kakaotv.daum.net/embed/player/cliplink/vcba2W7QQHpIWACQtZXApCC@my?service=daum_cafe&ptoken=v2_2d6c103baf300b4ef9da4f0221dc4c9ce2c402bfcdb613ea215f3479dfb81c3c88843aadf2298fd7565a2e9038df34e46242a482b13dee4f817a0b14df" frameborder="0" scrolling="no" allowfullscreen></iframe></p>
<!-- -->
]]>
카페 게시글
아이디어공작소
전동드릴 배터리 개조하기
짱아앙 화성
추천 0
조회 12,680
19.03.23 22:47
댓글 19
다음검색
![[우수카페]귀농사모/한국귀농인협회](http://t1.daumcdn.net/cafe_image/cf_img2/img_blank2.gif)
첫댓글 이부분 스폿용접?
용접판이랑 용접기를 어떤걸 구매해야 하는가요?
이용접기로는 철사와철사도 용접이 되는지요?
"스폿용접기"가 있는데... 조금 비싸구요~, 전자렌지에서 트랜스포머를 뜯어내어 개조하면 스폿용접기를 만들수있습니다(유튜브 참조).
@빈센트김 네 유튜브 검색해보겠습니다.
기술자시세요.
부럽습니다~
와우~👍
질문 : 제가 알리에서 디월트 18V 5ah 배터리를 구입했는데요... 충전하여 1회 사용후 완전방전된건지... 잔량표시등 세칸이 표시가 안되기에 점프하여 1칸이 되었을때 충전기에 충전해도 충전이 안되는데요... 왜 그런가요~?
혹시 12볼트 휴대용 미니배터리 만들어 분양해주실순 없는지요?
제가 선상갈치낚시를 자주가거든요..
양봉도 하시는거 같은데 저도 양봉을하고있습니다
반값습니다
.
스쿠터용 배터리면 될것같은데요?
(리튬이온은 아니구요)
@모닝농부 휴대용이라 손바닥만하고 성능이 오래가야하거든요ㅎ
위 배터리 3개면 12볼트가 되는데요.
오래 가야하면 추가로 3개씩 병렬로 연결을 해야합니다.
결국은 배터리가 많을수록 오래사용 가능해요.
3개에서 6개면 2배 사용시간이 늘어나는거죠.
와우~ 이렇게 손재주 좋은분들보면 대단하시단~~~
대단하시네요
일반인은 어려워보여요
저도 일반인이랍니다. ㅎ
그냥 저대로 따라만하믄 된다는...
저도 빈센트님과같은경우인데 궁금하고요..혹시 이렇게개조해서 분양안될까요.?
위처럼하면 충전기도 들어가야하니 거의 3만원정도 들어요.
