<캐드 도면을 다른 문서 속으로>

---

캐드 데이터를 OLE객체로 만들어 워드나 액셀에 붙이면 편리하게 문서속에 그림을 넣을 수있습니다.

1) 캐드 화면의 바탕색을 흰색으로 바꾸세요.

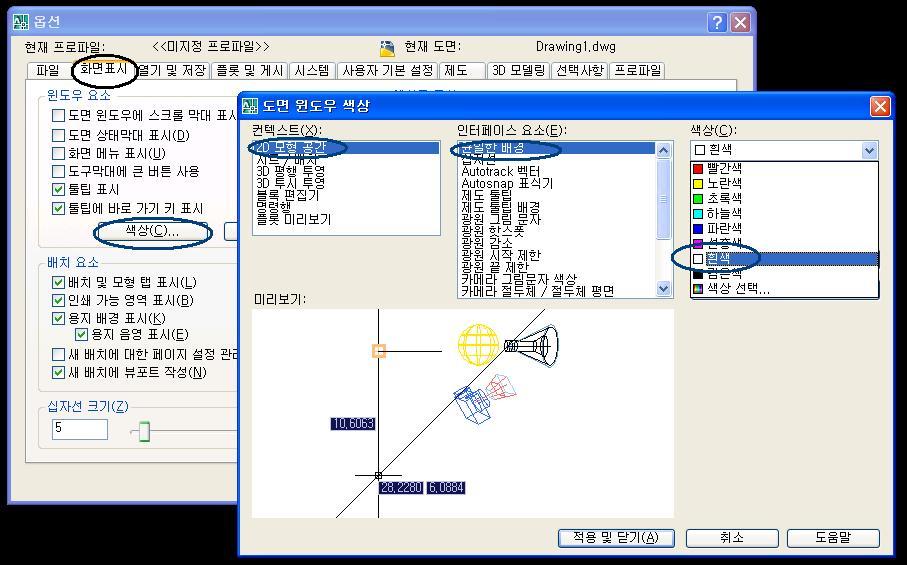

●메뉴의 Tools에서 제일 아래 Preference(or Option)선택-> 선택상자의 Display에서 Color를 이용하여 바꾼다.

2) 캐드 "화면의 크기" 및 "여백"을 조절하고 캐드 데이터를 전부 검정색으로 바꿉니다.

   (# 캐드 데이터를 전부 검정색으로 출력할 경우에 만)

3) 메뉴의 Edit에서 "Copy Link"를 선택하여 복사합니다.

    (# 일부 객체 만 복사할 때는 객체를 선택하고 Copy(Ctrl-C)로 )

.

4) 워드나 액셀 프로그램을 띄우고 붙이기(or Ctrl-V)합니다.

#주의- 한글을 굴림체, 돋움체등의 [트루타입 폰트]를 사용하면 위치의 변동이 일어나거나 제대로 축소되지 않을 염려가 있다. 이것을 방지하려면 글씨는 미웁지만 [캐드 폰트]를 사용하면 된다.

.

■<도면을 캐드에서 캐드로 복사해서 붙이기> R14는 캐드를 두개 이상 띄우고, 2000이나 2002는 캐드를 한개 띄우고 여러 도면을 불러올 수 있습니다. 여기에서 먼저 필요한 객체를 선택하고 메뉴의 Edit에서 "Copy"(or Ctril-C)하면 복사가 됩니다. 전체를 복사하려면 "Copy Link"합니다. 그리고 다른 도면에가서 Edit에서 Paste(Ctrl-V)하면 블록을 붙이는 것처럼 블록으로 붙여집니다.

.

◆참고: OLE객체(Object Linking Embedding) - 객체를 복사해서 다른 프로그램에 붙일 때 열결정보가 포함되는 객체로 붙여진 객체를 더블 클릭하면 자동적으로 원래의 데이터를 작성한 프로그램이 작동하여 데이터 파일을 수정할 수있는 데이터

.

---

■글: Daum Cafe 아키이천(http://cafe.daum.net/sulchango)

[몰봐-_-a]

bmp로 만드는것이 더 효율적이지 않을까요? 용량은 더 적게들지 크게들지 모르지만 워드나 엑셀에서 하려면 bmp파일로 만들어서 필요한곳에 붙이는것이..

[작은화분하나]

케드에서 하시는게 더 깔끔하게 된답니다 ^^; 서류제출할때 보면 , 차이가 나죠 ^^

[비까프리오]

정말 좋은 정보들이 가득하네요~~

[korea77th]

좋은 정보 감사합니다.^^
