<P>3886앰프에 관심이 많은 분이라면 '사쿠라시스템즈' 라는 회사에서 만드는 "게인카드" 라는 이름으로 널리 알려진 앰프를 아실겁니다.<BR>두가지가 있는데 25W 형에는 LM1875가, 50W 형에는 LM3875가 사용되었다고 합니다.<BR>시그날 패스의 길이는 부품을 포함해서 32mm, 피드백 루프의 길이는 9mm로서 세계에서 가장 짧다고 합니다.</P>
<P><BR>가격은 지난 7월 1일부터 조금 올라서 앰프부 가격이 1650달러, 전원부 가격(50W형)이 2800달러입니다.<BR>그렇다면 그 내부에는 과연 어떤 부품이 들었길래 그리도 비쌀까요? 궁금하지 않을 수 없습니다.<BR>먼저 겉모습 부터 볼까요?<BR></P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/8_cafe_2008_07_05_09_15_486ebd0ea4453" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>

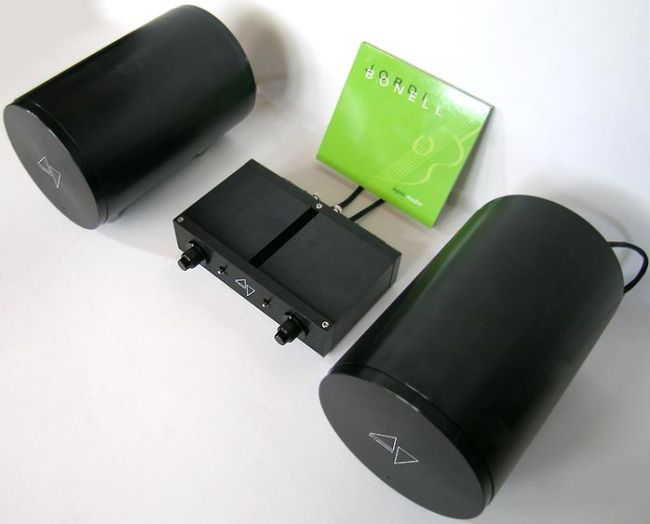

<P align=left>가운데가 앰프, 양쪽 둥근 것이 전원부입니다.<BR>겉 모습이 범상치 않습니다.</P>
<P align=left> </P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/8_cafe_2008_07_05_09_17_486ebd7f26d88" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>
<P align=left>앰프 전면입니다. 듀얼 모노 형태입니다.</P>
<P align=left>크기는 170x40x100 m/m (WHD)<BR></P>
<P align=left> </P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/4_cafe_2008_07_05_09_17_486ebdb2ccd61" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>
<P>앰프 뒷면입니다. 뒷 모습은 그리 이쁘지 않지요? 괴기스럽다고나 할까...</P>
<P> </P>
<P>내부가 궁금합니다.</P>
<P>먼저 전원부 부터 볼까요. 이렇게 비싼 가격이라면 몇가지 추측을 해 봅니다.</P>
<P> </P>
<P>1. 엄청나게 큰 용량의 트랜스를 썼을지도 모른다.<BR>2. 차폐용으로 동박 대신에 금박을 했을지도...?<BR>3. 평활컨덴서도 엄청 큰 것을 썼거나 작은 것 수백개를 병렬로 연결 했을지도 모른다...?</P>
<P> </P>
<P>그럼 어디 볼까요.</P>
<P> </P>
<P> </P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/4_cafe_2008_07_05_09_19_486ebe22c09f5" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>

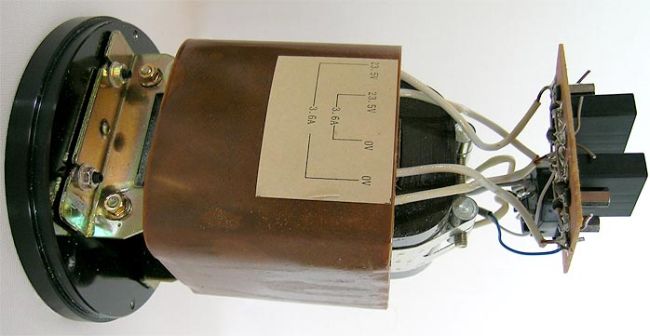

<P>전원트랜스는 토로이덜 방식이 아닌 고 품질로서 용량은 170 VA입니다. R코어 처럼 보입니다.</P>
<P>2차측은 23.5V, 3.6A + 23.5V, 3.6A </P>
<P> </P>
<P> </P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/1_cafe_2008_07_05_09_21_486ebe9fa247f" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>
<P>전원부 한 채널 분을 분해한 그림입니다. 원통 지름 130 mm, 길이 195 mm</P>
<P>다이오드는 딱 4개인데 General Semiconductors의 FE5D 9808 이라고 하네요.<BR>이 다이오드는 어쩌면 금테를 둘렀을지도 모르니 데이타쉬트를 확인해 봅니다.<BR>(<A href="http://chipfind.ru/datasheet/pdf/ge/fe5d.pdf">http://chipfind.ru/datasheet/pdf/ge/fe5d.pdf</A>)<BR>Gold 라는 단어는 없네요... 5A 용량입니다.<BR>그런데 파워 서플라이에 없는 것이 있습니다. 콘덴서가 없다 !!!</P>
<P> </P>
<P> </P>
<P>앰프 내부를 볼까요.</P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/6_cafe_2008_07_05_09_25_486ebf70ab757" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>

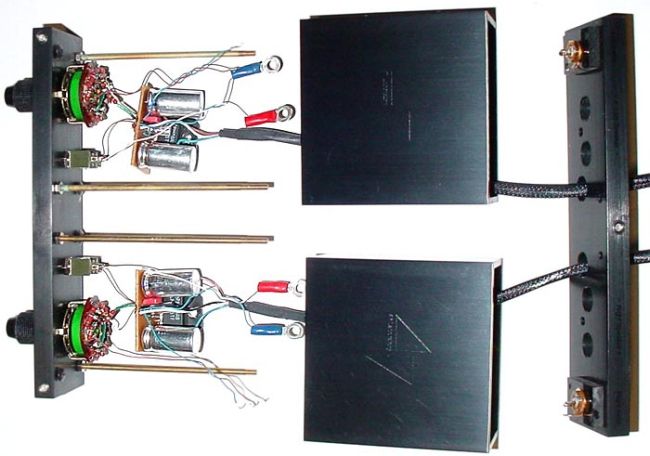

<P>앰프부 분해 그림입니다.<BR>전원부에 없던 평활컨덴서가 앰프부에 4개가 보이네요. 25W 형에는 1000uF, 50W형에는 2200uF 라고 합니다.</P>
<P>+/- 양전원이므로 레일 당 1개씩 사용한 셈입니다.</P>
<P>이렇게 작은 용량으로? 라고 하시는 분도 계실지 모르나 저도 레일당 2200uF 1개씩 사용해서 만들어 보았는데</P>
<P>아무 이상 없었습니다.</P>
<P><BR> </P>
<P> </P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/7_cafe_2008_07_05_09_26_486ebfcb51200" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>
<P>pcb 윗 면입니다. 아래쪽에 12단 어테뉴에이터가 보입니다.</P>
<P>전해콘덴서는 발가벗겨서 메이커와 용량이 안보이도록 배려하였고...</P>
<P> </P>
<P> </P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/10_cafe_2008_07_05_09_27_486ebfefea92c" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>
<P align=left>아래 면입니다.</P>
<P align=left> </P>
<P align=left> </P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/15_cafe_2008_07_05_09_28_486ec01a9fff5" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>

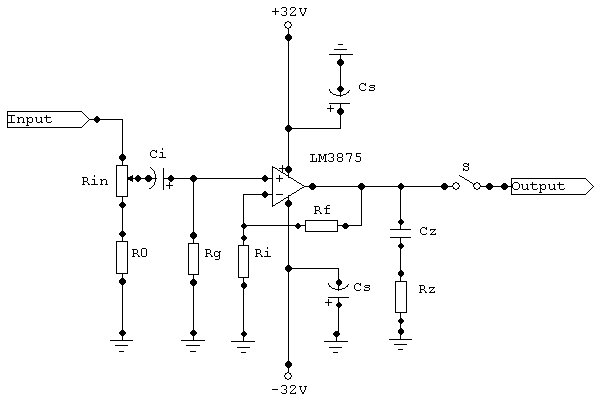

<P align=left>회로도입니다.<BR>어테뉴에이터와 R0를 빼면 부품 수는 채널 당 9개입니다.</P>
<P align=left><BR> </P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/6_cafe_2008_07_05_09_29_486ec05c78c59" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>

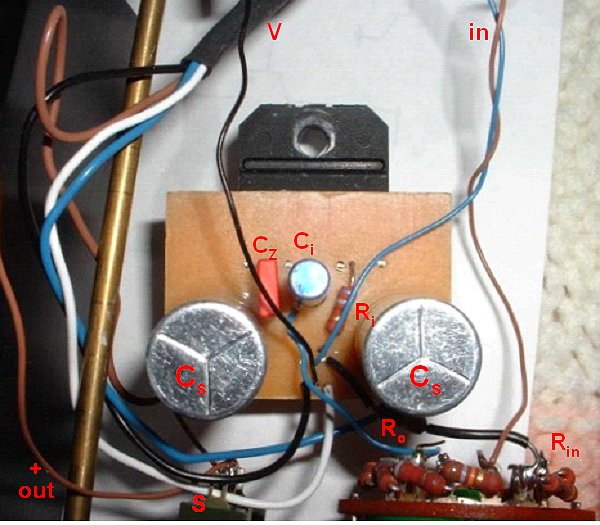

<P>회로도에 표기된 기호와 같이 라벨을 기입한 그림입니다.</P>
<P>Cz 은 색깔과 크기로 보아 WIMA 100 nF polyester cap 일거라고 합니다.</P>
<P> </P>
<P> </P>
<P align=left><img src="https://t1.daumcdn.net/cafefile/pds46/2_cafe_2008_07_05_09_29_486ec07547f62" border="0" class="c" alt="이미지를 클릭하면 원본을 보실 수 있습니다."/></P>
<P align=left>Rg: 22k, Rf: 22k, Ri: 680이고 gain은 33이라고 합니다.</P>
<P align=left> </P>
<P align=left>이렇게도 심플한 앰프가 소리는 환상적이라고 하네요.</P>
<P align=left>이상으로 전 세계의 수많은 DIYER 들이 "게인 클론" 이란 이름으로 자작 열풍을 불러 일으키게 한 장본인을 살펴 보았습니다.</P>
<P align=left> </P>
<P align=left>질문이 한가지 떠오르네요.</P>
<P align=left>사쿠라시스템즈는 사쿠라 인겨 ???</P>
<P align=left> </P>
<P align=left>자료 출처:</P>
<P align=left><A href="http://sakurasystems.com/">http://sakurasystems.com</A></P>
<P align=left><A href="http://www.6moons.com/audioreviews/47labs5/gaincard.html">http://www.6moons.com/audioreviews/47labs5/gaincard.html</A><BR><A href="http://www.dogbreath.de/GainCard/GainCard.html">http://www.dogbreath.de/GainCard/GainCard.html</A></P>
<P align=left> </P>
<P align=left>추신: </P>
<P align=left>이 앰프 사용자들의 불평 한가지 --- 앰프가 너무 가벼워 뻣뻣한 케이블을 연결해 놓으면 앰프가 바닥에서 들린다는 것.</P>
<!-- -->
]]>
