NAND 회로만들기 질문하신분 보세요.

[칸지홍]

기본 논리회로에서 NAND 나 NOR 회로 만드는거 어려워하시는분들을 위해

조금이나마 도움이 되었으면 해서 직접 그려서 올립니다.(힘들었어요 ㅠㅠ)

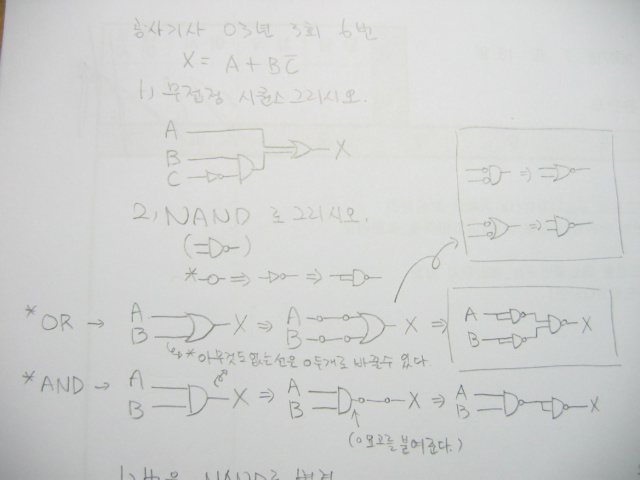

글로 설명하면 조금 길고 어려워서, 그림을 그렸답니다.

한번 보시면 대충 이해 갈거에요.

우선 훑어보기 ㄱㄱ

*공사기사가 아니라 전기기사 03년 3회 6번 문제네요. ^^;

별표 한 부분이 고치는 방식입니다. 처음보면 이상해도 조금만 이해하시면 금방 아실거에요.

ㅇ 표시는 not 이고, not 은 nand,nor 로 1개로 바꿀수 있죠.

and 입력부분에 각각 ㅇ(not)이 하나씩 붙으면 NOR 로 바꿀수 있습니다.

or 역시 입력부분에 not 이 각각 하나씩 붙으면 NAND 회로로 바꿀수 있구요.

*중요한거 - 아무표시도 없는 회로는 not 을 2개 넣을수 있습니다.부정+부정=긍정(이부분만 알면 쉽습니다.)

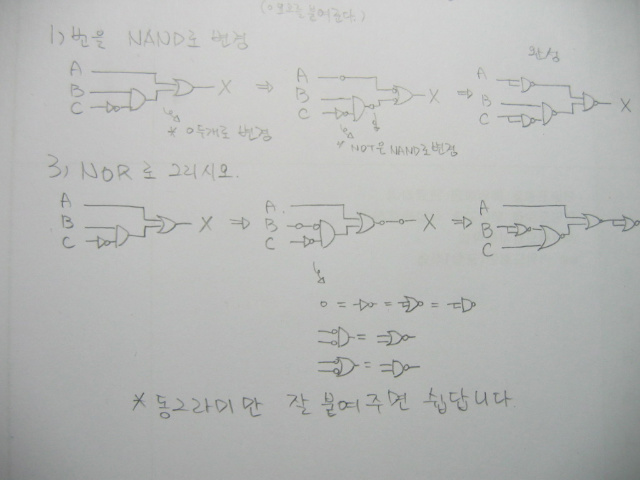

자, 그럼 마저 바뀌는 그림을 보시면 됩니다.

혹시나 이해가 안되시는 분은 질문해주시면 아는 한도 내에서 설명해드리겠습니다.-0-;;

모두 열공 하세요~!!

ps-혹시 은평구에서 공부하시는분 있나요;; 왠지 혼자 하니 심심...

[고대 전전전]

정말 친절하시네요^^

[박진오]

고맙습니다...........

[이제곧 사기사~]

팁을 한개 드리자면...젤 첨에 그려논 그림에서 거꾸로 오면서..즉 출력측방향에서 출발하여 입력측방향으로 따라가면서 바꾸심 쉬워요..

[탈주범검거]

맨땅에 헤딩만하고..많이 헤맸는데..감사합니다..^^

[아놀드슈왈츠자넨가]

ㅠ ㅠ 감사드립니다

[파란심연]

정말로 감사감사 합니다. 행복하세요
