기초응용 시퀀스 _ 설명 3 : 릴레이와 타이머 [1.릴레이]

시퀀스 설명하면서 릴레이는 전자접촉기와 대동소이하고 이전에 올린 자료가 있기에 별로 설명을 안했었는데..

정확한 설명과 이해를 필요로 하시는 분이 계시는 것 같아서 타이머와 릴레이만을 설명하도록 하겠습니다.

시퀀스에 있어서 전자접촉기와 함께 가장 빈번하게 등장하는 것이 바로 타이머와 릴레이입니다.

타이머도 릴레이의 한종류입니다.

릴레이의 정의
전기 전자제품의 구동과 신호 전달 기능을 수행하는 전자부품 코일이 감겨진 철심에 전류를 흘리면 철심이 전자석이 되는 원리를 이용 한 것으로 거의 모든 가전제품 통신기기에 적용되는 범용부품이다

타이머의 정의

자동제어할 때 시간조정이 필요할 때 사용하는 릴레이의 한 종류

1. 릴레이

 - 동작형태 및 구조도

아래는 계전기[보호계전]의 구조도입니다.

동작원리가 같기 때문에 참고로 그림을 올려놓습니다.

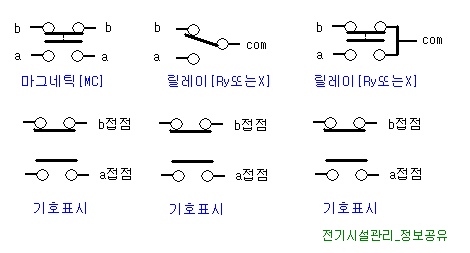

위에서 보는 바와 같이 전자접촉기[마그네틱스위치] 같은 경우는

a-a접점 b-b접점으로 구성이 되어 있는데

릴레이는 a-com-b 이런식으로 3로스위치 형식으로 되어 있습니다.

                                                                                                          = 그림수정 : a,b 접점 바뀐 것을 바로 잡았습니다 =

위의 기호표시를 보시는데로 표현방법도 동작도 같습니다.

다만, 릴레이는 com단자가 하나 더 있는 것입니다.

com 단자는 a접점과 있으면 a접점이 되고 b접점과 있으면 b접점이 된다는게 다를뿐입니다.

실전에서는 릴레이를 구입할 때 접점용도가 표시가 되어 있습니다.

그 접점표시를 보고 사용하면 됩니다.

모양과 형태가 달라도 구성은 같습니다. 코일전원, a접점, b접점..

아래 회로는 이전에 설명하면서 첨부했던 회로입니다.

위에서 사용된 EOCR[Electronic Over Current Relay] 역시 타이머처럼 릴레이의 한 종류입니다.
이 처럼 특수한 릴레이부터 단순릴레이까지 릴레이의 범위는 아주 다양합니다.

그러나 동작원리는 같습니다.

위의 회로에서 빨간부분에서 보는 바와 같이

a접점과 b접점이 붙어있는 경우 com접점을 사용합니다.

 - 결선도 또는 단자사용법

릴레이의 종류는 매우 다양합니다.

5V이하에서 사용하는 전자계열에서 사용하는 릴레이부터..

대용량 파워릴레이.. 그리고 타이머. EOCR, 보호계전기 등등...

릴레이의 구조는 거의 모든 제품 옆면에 표기되어 있습니다.

그 표기를 보고 제품을 사용합니다.

알고 있는 결선도라고 해도 한번 정도는 확인을 해야 합니다..

여기서 설명하고자 하는 것은 가장 기본적인 릴레이인 8핀 릴레이입니다.

8핀 릴레이[위 사진]는 말 그대로 8핀으로 되어 있습니다.

릴레이의 큰 장점중의 하나는

거의 대부분의 릴레이가 아주 간단하게 몸체를 분리할 수 있게 제작하는 것입니다.

전자접촉기의 경우 교체하려면 단자에서 일일이 선을 풀러내고 새것으로 교체한 후에 다시 일일이 단자를 연결해야 하는 단점이 있습니다.

그러나 릴레이의 경우는 소용량으로 사용하는 것이 대부분이기 때문에 아래와 같이 소켓을 이용해서 간단하게 고장난 제품을 교체할 수가 있습니다.

8핀 릴레이의 경우에는 표준 규격입니다.



오른쪽에 보이는 결선구조도를 참고로 보세요.

8핀 릴레이는 전원코일과 2조의 접점이 있습니다.

전원   :  2번과 7번

접점1 :  com=1   a=3   b=4

접점2 :  com=8   a=6   b=5

이렇게 되어 있습니다.

다시 설명하자면

전원코일은 2,7번

com 단자는 1, 8번

a접점은  3, 6번

b접점은 4, 5번..

접점이 있는 위치를 자세히 보면

a접점은 공통접점인 com과 가까이 있는 숫자이고,

b접점은 공통 com과 멀리 있는 숫자입니다.

아래와 같은 회로가 있다고 가정할 때 적용방법을 보시면..

[참고 : x는 릴레이를 표시하는 것입니다]

먼저 왼쪽 회로를 보시면

전원코일은 2번과 7번을 사용했습니다.

[2-7또는 7-2 이렇게 어느쪽에 연결해도 교류이기 때문에 상관없습니다]
x1_a접점을 보시면 a접점이므로 1-3을 사용했습니다.

[또다른 a접점인 8-6을 사용해도 됩니다. 사용자 마음이죠]

[1-3이 아닌 3-1로 사용해도 됩니다. 서로 연결되면 되니까요]

x2_a접점을 보시면 1-3을 사용했습니다.

x2_b접점을 보시면 1-4를 사용했습니다.

[여기서 1조의 접점을 사용하시려면 연결되는 부분(com)에 com단자인 1번이나 8번을 사용해야 합니다]

[3-1과 다른 접점인 8-5로 사용하시겠다고 우기신다면 그렇게 사용해도 됩니다]

[그렇지만 3-1을 사용하시면 4-1을 사용 못합니다. com단자의 용도에 맞게 사용해야 합니다_구조도 참고]

오른쪽 회로를 보시면

역시 전원코일은 2번과 7번을 사용했으며 2-7혹은 7-2는 마음대로 사용해도 됩니다.

x1접점은 왼쪽과 같습니다.

그러나 x2 접점이 약간 다릅니다.

왼쪽에서는 접점이 서로 인접했었으나, 오른쪽에서는 떨어져 있습니다.

즉, 공통접점인 1과 8을 com단자로 사용할 수 없다는 말입니다.

다행히 8핀 릴레이에는 접점이 두 개입니다.

a접점은 1-3 또는 8-6를 사용하시면 되고...

b접점은 8-5 또는 1-4를 사용하시면 됩니다.

주의 : a접점을 1-3 사용했다면 b접점은 8-5를 사용해야 합니다.

반대로 a접점을 8-6을 사용했다면 b접점은 1-4를 사용해야 합니다.

실제결선도를 마지막으로 오늘은 이만 마칩니다.

실제결선도가 시퀀스를 이해하는데 많은 도움이 됩니다.

오늘은 감기로 인해 컨디션이 별로여서 문장력이 별로인데다 더욱 난해해진 것 같습니다.

돌 던지시지 마시고... 꼬리글이나 질문을 통해서 해결해주시길 바랍니다 ;;

다음은 타이머를 설명하도록 할 것입니다.
예제 회로의 실제배선도 입니다 비교해서 보세요.
