아날로그감 있는 풀 HD의 4 K화.JVC 「DLA-X700R」

숙성의 풀 HD/4 K화질과 e-shift의 한계

(2014/4/25 10:50)





DLA-X700R.중앙에 투사 렌즈를 자리잡은 시머트리컬 디자인

　이번 채택하는 것은 4 K대응의 JVC 프로젝터 「DLA-X700R」.풀 HD해상도의 영상 패널로 유사적으로 4 K영상을 만들어 내는 「e-shift」테크놀로지를 채용한 JVC 프로젝터의 제3세대가 된다.

　네이티브 콘트라스트의 우수성에 자신을 보여 온 JVC였지만, 이번 DLA-X700R에서는 동적 조리개를 탑재.또, 종래는 풀 HD영상을 유사 4 K표시하는 것에 주목적이 놓여져 온 e-Shift를 네이티브 4 K입력에도 대응시키는 등, 이번 DLA-X700R는 진화 포인트가 많다.이번은, 풀 HD소스를 4 K유사 표시시키는 성능은 물론, 4 K프로젝터로서의 실력도 보고 가는 것에 하고 싶다.

설치성 체크~ 각 메이커의 전106 종류의 스크린 제품에 대해서 개별의 화조 프로파일을 제공

　앞으로대의 DLA-X7로부터 케이스 디자인의 변경은 없음.직선 기조의 심플 디자인으로, 광택 도장이 이루어져 고급 지향기인것 같은 풍격을 구비해라고 있다.단지, 전모델이 풀 HD모델이었던 DLA-X3/X5/X7로부터의 교체파도 이제 나올 것으로, 그러한 D-ILA 팬으로부터 하면, 3세대 지난 4 K모델에서도 외관의 디자인이 변하지 않다고 하는 것은 소비자 심리로는 조금 외로운 생각도 든다.

전면.에어 플로우는 후면 흡기의 전면 배기가 되는

측면은 슬릿도 없고 평탄

　본체 치수는 455×472×179mm(폭×깊이×높이).정방형에 가까운 종장 치수가 되고 있다.일반적인 프로젝터와 비교하면, 상당히 크게 느낀다.무게는 약 15kg.풀 HD기와 비교하면 약간 무겁지만, 4 K기로서는 경합의 VPL-VW500ES도 같은 정도다.천적로 혼자서 들어 올리는 것은 어렵지만, 대치 나무때의 운반 정도로 있을 수 있는 어른 혼자서 행할 수 있다.

　저면 측에는 나사식의 높이 조정식의 다리를 4개 갖추고 있다.많은 안방극장기는 전측의 각부 밖에 조정할 수 없지만, JVC의 D-ILA기는, 4다리 조정할 수 있는 제품이 많다.4다리 조정 가능하다면 약간 쳐 내림 기색의 투사에도 대응할 수 있으므로, 설치 자유도가 더한다.수수하면서 평가하고 싶은 포인트다.덧붙여 옆 2개의 각부간의 거리는 33.7 cm, 세로 2개의 각부간의 거리는 29.0 cm다.보디는 크지만,"접지"치수 자체는 컴팩트하다.

표면.광택 도장이 이루어지고 있는

저면.4다리 모두가 높이 조정식

나사식의 각부.떼어내는 것으로 이 나사구멍에 하늘 매달아 쇠장식을 두는 방식이다

　보디 디자인으로 변경이 없기 때문에 하늘 매달아 쇠장식의 설정에 대해서도 변경은 없음.DLA-X7로부터 순정 옵션으로서 설정된 하늘 매달아 설치 쇠장식 「EF-HT13」(52,000엔)이 라인 업 되고 있는 것 외에'09년 모델의 용무의 하늘 매달아 쇠장식을 유용하기 위한 베이스 플레이트 「EF-BP2」(22,000엔) 등도 설정되어 있다.최근에는 다양한 기종에 대응하는 싼 편인 써드파티제 하늘 매달아 쇠장식도 발매되어 오고 있지만, 이러한 과거의 하늘 매달아 쇠장식의 유용 수단까지 준비해 주고 있는 것은 고맙다.

　투사 렌즈는, 전동 줌, 전동 시프트, 전동 포커스에 대응한 풀 전동 제어 2.0배 쥼 렌즈(f=21.4 mm~42.8mm,F=3.2~4)다.광학 사양적으로는 DLA-X7로부터 변경은 없다.

투사 렌즈는 전동 조정식

전원 오프시는 렌즈 커버의 문이 닫혀 먼지의 부착을 막는다

　투사 렌즈는, 전동 슬라이드식 도어를 채용.엔트리 클래스로부터 고급 지향까지 일관한 전동 개폐 도어를 채용하고 있는 것은 JVC의 D-ILA기 뿐이다.프로젝터의 기능의 본질과는 무관계한 부분이지만, 이러한 조건은 소유권을 긁어 세워 준다.

　100 인치(16:9)의 최단 투사 거리는 3.01m.최장 투사 거리는 6.13m.최단 투사 거리는 최근의 안방극장기의 표준 스펙으로, 최장 투사 거리는 길쭉하고, 큰 방의 뒤(분)편에 설치해도 크기를 짠 투사를 할 수 있다고 하는 것이다.

　렌즈 시프트량은 상하±80%, 좌우±34%.이번 필자의 테스트 환경에서는, 높이 150 cm정도의 선반 위에 받침대 두어 설치하고, 3.5미터 떨어진 100 인치 스크린에 투사 했지만, 문제 없고, 설치가 가능했다.스크린의 하변 위치는 마루밑으로부터 40 cm정도상에 있으므로, 아래방향에의 렌즈 시프트를 활용한 상당한 쳐 내림 투사가 되고 있는 것이지만, 문제 없고 스크린 가득 투사 할 수 있었다.

　실제로 설치해 보고 편리했던 것은 리모콘에 의한 포커스 맞추어라.최근, 필자는 소니의 VPL-HW50ES를 사용하고 있지만, 이것의 포커스 조정이 수동 다이얼식이므로, 상당히 고생하고 있다.

투사 렌즈 설정 관련 메뉴

　덧붙여서, DLA-X700R는, 유사 4 K표시(후술)를 취소 하는 기능이 있으므로, 리얼·풀 HD모드로 하는 것이 포커스 맞추어 유행하기 쉬웠다.유사 4 K표시 모드에서는, 픽셀 윤곽이 아무래도 작은 불로서 끝내 맞추기 어렵지만, 리얼·풀 HD모드라면 가는 화소 격자의 선명감을 의지하여 포커스 맞댐이 생긴다.

　그런데, 조정한 줌 배율, 포커스 상태, 시프트 상태는, 「렌즈 메모리」기능에 의해 2 패턴까지 유자메모리에 기억시킬 수 있다.실은 이 기능, 최근, 시네마스코프 사이즈(2.35:1)의 스크린을 설치하는 안방극장 케이스가 증가하고 있다고 하지만, 이 기능은 그러한 유저를 위해.시네마스코프 사이즈의 스크린에 시네마스코프 컨텐츠를 전면 투사 하는 렌즈 조정 상태와16:9컨텐츠를 시네마스코프 스크린으로 최대 표시시키기 위한 렌즈 조정 상태를, 각각 렌즈메모리에 기록 하게 하면, 리모콘으로 그 종의 컨텐츠를 볼 때에 최적 설정을 일발로 호출할 수 있다는 것이다.

　하나 더, DLA-X700R에는 광적인 기능이 탑재되고 있다.그것은 「스크린 보정」기능.이것은, JVC가 저명 스크린 메이커의 제품 마다 최적인 화조 프로파일을 제작하고 있어, 이것을 유저의 의지로 호출할 수 있다.

소지의 스크린에 적절한 화조를 설정할 수 있는 「환경 설정」

　프로파일 번호는 3자리수의 숫자 지정으로 호출하는 방식으로, 각 메이커의 각 스크린 제품과의 대응은공식 사이트 그리고 조사할 수 있게 되어 있다.2014년 4 월 시점에서는 106 종류의 프로파일이 설정되어 있다.필자택의 스크린은 키크치 과학 연구소의 화이트 매트 어드밴스였지만, 제대로 대응 프로파일(프로파일 번호 32)이 준비되어 있었다.

　램프는 230 W의 초고압 수은 램프.교환 램프의 형식차례는 「PK-L2312U」(24,000엔)으로, 선대 DLA-X75R와 같다.4 K프로젝터 중(안)에서는 빼어나 광원 램프가 염가로 있어, 런닝코스트는 싸다.공칭 수명도 「램프 파워=저」이면 4,000시간으로 비교적 긴.소비 전력은 360W.고급 지향 프로젝터로서는 평균적인 소비 전력량이다.

　동작시의 공칭 소음 레벨은, 「램프 파워=저」모드로 21dB.확실히 저모드에서는 본체로부터 1 m도 떨어지면 냉각 팬의 소음은 들리지 않는다.「고」모드에서는, 약간 소음 레벨이 높아지지만, 2 m도 떨어지면 들리지 않는다.에어 플로우는 후면 흡기·전면 배기이므로, 시청 위치가 전면의 배기구의 축상으로부터 어긋나도록(듯이) 설치하는 것도 요령이라고 생각한다.

에어 플로우는 후면 흡기의 전면 배기가 되는

접속성 체크~아날로그 단자는 전폐.HDMI2.0, 4 K/60 Hz에 대응

접속 단자 패널

　접속 단자 패널은, 본체 후면에 집약하고 있다.즉, 본체를 벽 옆에 너무 대어서 설치하면, 케이블의 빼고 꽂기가 하기 힘들어진다.영상 입력계는, HDMI 온리가 되었다.HDMI 단자는 2 계통.HDMI 2.0에도 대응하고 있어, 3,840×2,160 닷의 4 K입력은 최대 60Hz(60fps)에까지 대응하고 있다.또, 3 D입체시, Deep Color, HDMI-CEC, x.v.Color에도 대응한다.

　PC입력은 HDMI 단자를 이용할 수 있어 HDMI 계조 레벨의 설정도 임기응변으로 바꿀 수 있다.구체적으로는 「입력 신호」메뉴의 「입력」설정으로부터 「오토」 「스탠다드」(16-235에 상당), 「엔한스」(0-255에 상당), 「Super White」(16-255에 상당)의 4의 어느 하나를 설정하게 된다.DLA-X70R때에는 없었다 「오토」설정이, DLA-X700R에는 갖춰지고 있지만, 필자의 실험에서는, PC(GeForce GTX780ti)나 PS3와 접속했을 때에는 「오토」기능이 잘 일해 주지 않았다.수동 설정이 있으므로 곤란할 것은 없지만, 기기의 종류를 바꾸었을 때에는, 「오토」에 의지하지 않고, 테스트 패턴등을 표시해 올바른 계조가 얻어지고 있는지를 확인하는 것이 좋을 것이다.VPL-VW500ES에서는, 동일 테스트 환경에서 「오토」설정이 올바르게 기능하고 있었으므로 개선해 주었으면 한 포인트이다.

HDMI 계조 레벨의 설정.필자의 평가 환경에서는 「오토」는 별로 도움이 되지 않고

「트리거」설정을 「온(아나모)」이라고 했을 때는, 이 「애널머픽」설정을 「오프」이외에 하면 방아쇠 단자로부터 12 V출력이 이루어지게 되는

　트리거 단자는, 외부 기기와의 연동을 제어하기 위한 단자이지만, 「기능」메뉴의 「트리거」설정으로 그 동작의 방법을 세세하게 설정할 수 있다.구체적으로는 이 기능을 사용하지 않는 「오프」외에, 「온(전원)」과「온(아나모)」를 설정할 수 있다.「온(전원)」는 DLA-X70R 가동시에 상시 12 V출력하는 것으로, 전동 스크린, 전동 셔터, 조명 장치등과의 연동 동작을 행하게 할 때 사용한다.「온(아나모)」는 애널머픽 렌즈를 사용할 때에 12 V출력하는 것이 되어, 「설치」메뉴의 「애널머픽」메뉴를 「A」또는 「B」로 설정하는 것으로 기능한다.덧붙여서 「A」는 2.35:1의 영상을 세로 방향에 신장 표시하는 모드로 아나모픽크렌즈 장착 상태로 2.35:1 영상을 2.35:1 스크린에 투영 하기 위해서 이용한다.「B」는16:9영상을 횡방향만 압축 표시하는 모드로,16:9영상을 2.35:1 스크린에 대해 어스펙트비를 유지한 채로 최대 표시하기 위해서 이용한다.

3 D안경 「PK-AG3」

　Ethernet와 RS-232 C단자도 장비.이것들은 PC등과 접속해 본기를 리모트 제어하기 위한의 것이 된다.3D SYNCHRO 단자는, 3 D입체시시에, 좌우의 안용의 영상 표시와 3 D안경의 셔터 개폐의 동기를 취하기 위한 emitter를 접속하기 위한 단자다.DLA-X3/X7/X9시대부터 발매되고 있는 적외선 방식의 「PK-EM1」(9,000엔)외, 전파(RF) 식의 「PK-EM2」(10,000엔)도 이용할 수 있다.이번은 PK-EM2를 접속하고 평가를 행했다.

　RF식이 가림물에 강하기 때문에, 신규에 3 D입체시 환경을 구축한다면 PK-EM2의 분을 추천 한다.RF식으로 했을 경우는 3 D안경도 RF식에 대응한 「PK-AG3」(15,000엔)이 필요하다.

3 D이미터 「PK-EM2」

PK-EM2를 달았는데

조작성~1 픽셀 단위의 적응형초해상 처리를 할 수 있게 된 신MPC 기능

리모콘의 디자인은 변경 없음.각 기능의 버튼에의 할당은 변경되고 있다

　리모콘은 「불투명흑」의 종장 형상의 리모콘이다.[LIGHT]버튼을 누르는 것으로 자조식에서 등색에 전버튼이 발광한다.기본적인 조작계는, DLA-X70R로부터 변경이 없기 때문에, 자세한 것은본연재 DLA-X70R편을 참조해 주었으면 한다.

　DLA-X700R에서도, RGB의 각 색 화소의 색차이를 조정할 수 있는 「화소 조정」기능이 탑재되고 있다.화면 전체를 11×11에 분할한 121 영역에 대해서, 1 픽셀의1/16정도로 개별적으로 설정할 수 있다.선대까지는, 이 조정 결과를 온/오프로 할 수 밖에 할 수 없었지만, DLA-X700R에서는, 이 조정 결과를 「메모리 1」 「메모리 2」의 두 개의 메모리에 보존할 수 있게 되었다.

「화소 조정」기능.화면 전체로 조정한 후, 거기로부터 11×11의 121포인트에 대해서 세세하게 몰아넣어서 간다, 라고 하는 것이 왕도인가

　이것은, 두 개의 렌즈 메모리에 보존한 렌즈 상태의 각각 대응시켜 조정 결과를 기록해 둘 수 있도록(듯이), 라고 하는 배려일 것이다.RGB색차이는 렌즈의 색수차등이 주요했던 원인이며, 렌즈 시프트 상태, 줌 상태, 포커스 상태로 광학 특성이 바뀌면 색차이의 상태나 장소도 바뀐다.욕구를 말하면, 렌즈 메모리의 1,2를 화소 조정 1,2로 연동시키는 기능이 있어도 괜찮았을지도 모르다.

MPC의 개요

　DLA-X700R에서는, Multiple Pixel Control(MPC)로 불리는 JVC 독자적인 초해상 엔진이 탑재되고 있다.이 MPC가 DLA-X700R에서는 큰폭으로 진화했다.

　신MPC에서는, 종래는 주목하고 있는 1 픽셀에 대해서 그 주변의 6×6 픽셀의 탐색 범위였던 주파수 히스토그램 해석을 21×21 픽셀로 확대.이것에 의해, texture 표현인가, 계조 표현인가를 적확하게 판별할 수 있게 되었다.게다가 초해상 처리의 요점인 필터링 처리 에 관하여도 종래의 2 밴드에서 8 밴드의 적응형 처리로 개선되어 전출의 히스토그램 해석의 결과에 근거하고, 적확한 4 K초해상화를 행할 수 있도록(듯이) 진화했다.

　말하자면 1 픽셀 단위의 초해상 레벨의 자동 제어가 생기게 되었다고 하는 것이다.이러한 제어는, 토시바의 resolution 플러스에서도 실천되고 있어 최근의 트랜드이다.

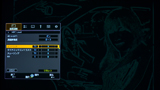

「MPC」설정 관련

　MPC가 1 픽셀 단위의 적응형 처리에 대응한 것으로, DLA-X700R의 초해상 처리는 「오토」모드를 이용 할 수 있게 되었지만, 「엔한스」 「다이나믹 콘트라스트」 「스무딩」 「노이즈 축소(NR)」의 처리의 효능 상태는, 여전히, 유저가 임의에 조정할 수도 있게 되어 있다.

　그리고, 유저가, 이러한 각 항목을 조정하면, 영상중의 어디에 변화가 나타나는지를 알기 쉽게 지시하기 위해서, 새롭게 가시화 기능(비쥬아라이자)이 탑재되었다.그것이 「픽셀 analyzer」다.

　전출의 「엔한스」, 「다이나믹 콘트라스트」, 「스무딩」, 「노이즈 축소(NR)」라는 MPC 설정 항목의 각각 커서를 맞춘 상태로 리모콘의[P.ANALYZER]버튼을 누르면, 그 조정 항목이 영상중의 어디의 조정에 대응하고 있는지를 착색해 나타내 보여 준다.이것은 있을 것이지 않았던 기능으로, 재미있다.타메이커 제품도 꼭, 흉내냈으면 좋은 기능이다.

원영상

「엔한스」

「다이나믹 콘트라스트」

「스무딩」

「NR」

히스토그램 표시.간단하게 말하면, 푸르스름한 개소는 4 K화했을 때의 혜택을 알 수 있기 쉬운 개소라고 하는 것이다

　또, 조정 항목이 선택되어 있지 않을 때에 이 버튼을 누르면, 현재 표시중의 영상의 히스토그램을 나타내 준다.주파수가 낮은 개소로부터 비싼 개소까지를 빛의 파장을 모방한 「적등황녹청람자」의 7색으로 나타내지므로, 익숙해 오면 직관적으로 알기 쉽다.DLA-X700R의 초해상 처리를 자신 취향에 철저 활용하고 싶은 유저에게는 편리하게 여기는 기능이 될 것이다.

화질 체크~4 K입력에 대응한 e-shift의 4 K표시 성능의 실력은?

제6세대 D-ILA 디바이스의 개요

　영상 패널은 JVC 독자적인 반사형 액정 「D-ILA」(Directdrive Image Light Amplifier)을 채용한다.패널 사이즈는 선대까지와 같은 0.7형의 풀 HD해상도의 것이지만, 제조 프로세스에 손이 뻗칠 수 있어서, 화소간 갭이 0.5μm에서 0.3μm로 쉬링크 하고 있다.이것에 의해 화소간 격자관계의 면적이, 약40%도 감소해, 한층 더 화소 통로율이 향상했다.JVC측의 발표에 의하면 광반사 효율은 선대까지와 비교해10%만큼 향상하고 있다고 한다.

　유사 4 K표시는, 이 풀 HD의 D-ILA 패널에 「e-shift」디바이스로 불리는 시분할 광학계를 조합하는 것으로 행한다.DLA-X700R에 채용된 이 e-shift 기구는 3세대째가 되어 「e-shift3」라고 하는 명칭이 주어지고 있다.e-shift3에서는 근간 파트의 D-ILA 패널 세대가 새로워진 이외로, 유사 4 K표시의 알고리즘에도 개선을 베풀었다고 JVC측은 설명하고 있다.

「4K e-shift」를 오프로 하면 유사 4 K표시가 취소 되어 리얼 풀 HD표시가 된다

　실제로, 사용해 우선 깨달은 것은, 종래는 행할 수 없었던 e-shift 기능의 온/오프가, DLA-X700R에서는 가능하게 된 것.풀 HD패널의 리얼 표시를 즐기고 싶을 때에는 오프로 하는 것으로, 통상의 풀 HD프로젝터라고 해도 이용 할 수 있게 되었던 것이다.이 기능은 닷 단위의 표현의 정확성을 존중하는 CG계 컨텐츠나, 게임등을 즐기는 유저에게는 기쁜 기능일지도 모르다.

　우선, 필자가 행한 것은, DLA-X700R로부터 가능하게 된 리얼 4 K입력시의 표시 품질의 평가다.PC로 3,840×2,160 닷의 텍스트를 중심으로 한 화면을 만들어 내, 이것을 DLA-X700R에 입력했다.e-shift의 원리로부터 예상하고 있었지만, 세부는 거의 무너져 버리고 있다.리얼 4 K입력이 되어있어도, 풀 HD패널을 이용한 시분할 시프트에 의한 유사 4 K표시에서는 문자 컨텐츠의 표시는 어려운 것 같다.

풀 HD리얼 표시시(e-shift 오프 설정)

4 K입력시(e-shift는 강제 온이 된다)

　그럼, 왜 이렇게 되는 것인가.e-shift에서는, 풀 HD의 1,920×1,080 닷 해상도의 패널을 120 Hz배속 구동해, 시분할로 영상을 기울기 45도에 교대로 늦추어 투사 하는 것으로써, 유사적으로 3,840×2,160 닷 상당 정도의 영상을 얻는다, 라고 하는 것이 기본 개념이 된다.

　리얼 4 K입력을 할 수 있게 된 DLA-X700R에서는, 우선, 영상 엔진측에서 입력된 리얼 4 K영상 프레임으로부터, 2매 분의 풀 HD(1,920×1,080 닷) 영상 으로 분해하는 처리를 행한다.즉, 이 시점에서 800만 화소의 리얼 4 K영상 프레임이, 400만 화소(2매의 200만 화소의 풀 HD영상 프레임 A,B)에 삭감되게 된다.

　투사계에서는, 최초의1/120초의 사이에 영상"A"를 투사 해, 다음의1/120초에와 같이 이제(벌써) 한 장의 풀 HD의 영상"B"를 반픽셀 분의 거리를 두어 45о늦추어 투사 해, 이후, 이것의 반복이 된다.영상 엔진측에서 800만 화소의 4 K영상이 400만 화소에 압축되고 있으므로, 수리적으로는 1,920×1,080 닷의 양변에√2를 곱한 「2,715×1,527 닷」상당한 해상도 밖에 되지 않는 것이다.

　그런데, 문자가 아니고, 실사계의 texture 표현은 어떻게 보이는 것일까.아래는, 4 K사진의 특정 개소를 풀 HD표시 모드로 좃트바이좃트 표시시켰을 때와 유사 4 K표시시켰을 때의 비교가 된다.

4 K사진을 풀 HD리얼 표시시에서 좃트바이좃트 표시시켰을 때(e-shift 오프 설정)

4 K사진을 풀 HD리얼 표시시에서 좃트바이좃트 표시시켰을 때(e-shift 온 설정)

4 K사진을 유사 4 K표시시(e-shift는 강제 온이 된다)

　개요는 잘 전해지고, 원화상의 음영은 자주(잘) 묘사 되어 있다고 생각하지만, 디테일 부분의 결핍은 역시 면하지 않은 인상이다.DLA-X700R는, 영상 패널이 풀 HD해상도이기 때문에, 신기능의 리얼 4 K입력은, 덤이라고 하는 인상이다.

　그럼, 풀 HD영상은 어떨까.이것은 선대까지와 같이, 해상감은 그대로, jaggies가 저감 되고, 아날로그감 많은 맛봐 깊은 영상이 된다.DLA-X700R의 메인 컨텐츠는 풀 HD다로 재차 실감 당한다.

풀 HD컨텐츠의 풀 HD표시(e-shift 오프)

풀 HD컨텐츠의 유사 4 K표시(e-shift 온)

　단지, 이번, 1 닷 선분으로 그려진 문자를 1 닷 단위로 스크롤 시켰을 때에(영화의 엔드 크레디트에 상당), 1 닷폭으로 쓰여진 선의 굵기가 굵어지거나 가늘어지거나 하고, 전체적으로는 문자의 윤곽이 치라치라 점멸하는 현상이 지각되었다.부드럽게 스크롤 하는 게임 영상이나 CG에서도 같은 현상이 일어난다.

　이것은 e-shift의 표시 특성이 원인이라고 생각된다.입력의 풀 HD영상이 초해상 처리해 4 K화 되어 그 해상도 정보를 2매의 풀 HD영상 으로 분해해 반닷 45о두등 해로 표시하는 것이지만, 영상 내용이 스크롤 하고 있으면 「있는 해상도 정보」가 공간적으로 연속하는 「45о어긋난 반닷」을 갈짓자 걸음과 같이 시간 방향으로 떠돌아 다니며 버리는 것이다.이것이 시간 방향의 어른거림과 같이 느껴질 것이다.

　예를 들면, 아래는 동일 문자 컨텐츠를 e-shift 오프/온으로 비교한 것이지만, e-shift 온에서는 곡선이 매끄럽게 되어 있는 한편으로, 직선의 굵기가 일정으로 되어 있지 않은 것에 깨달을 것이다.스크롤 하면, 이 직선이 굵은 곳과 가는 곳이, 시간 방향으로 옮겨 바뀐다.texture 표현에서는 거의 모르지만, 문자 이외의 영상에서도, 명암이 격렬한 윤곽선등에서는 신경이 쓰일 때가 있다.

풀 HD컨텐츠의 풀 HD표시(e-shift 오프).선의 굵기는 일정으로 보이는

풀 HD컨텐츠의 유사 4 K표시(e-shift 온) .종선이나 횡선의 굵기를 일정은 아닌 것을 안다.「동」의 자중의 「논」의 부분의 우측의 선분은 우측향에 뚫고 나오고 있고, 이 「논」의 우측의 검은 구멍을 세로에 관철하는 종선과 같은 아티팩트도 확인할 수 있다

　광학 성능은 어떨까.이것 에 관하여는 모두의 불만은 없음.과연은 JVC제 D-ILA기.닷 닷 털썩 송곳이라고 보이고, 포커스 마을이 적고, 화면 전역으로 선명한 투사가 얻어지고 있었다.

렌즈아파챠의 개요

　신탑재된 동적 조리개의 「렌즈아파챠」기능은, 경합기등과 비교하면 효과가 있는 방법은 약한으로, 별로 적극 개입해 오지 않는다.이것은 나쁜 것은 아니고, 단순하게 대부분의 영상 씬에 대하고, 조리개에 의지하지 않고와도 노린 흑표현, 콘트라스트 성능을 낼 수 있고 있다고 하는 것이다.실제, 암부 묘사력은 훌륭하고, 프로젝터 영상인 것을 가끔 잊는 만큼에서 만났다.

　공칭 콘트라스트는 120만:1.이것은 전술의 동적 조리개를 조합한 값으로, 공칭 네이티브 콘트라스트는 12만:1이 되고 있다.

클리어 블랙의 개요

　신기능 「클리어 블랙」의 효과 에 관하여도 언급해 두자.특정의 화소를 「있는 색」으로 빛냈을 경우, 그 빛은 주변의 화소에도 다소나마 영향을 미친다.그것이 특히 「고휘도로 빛나는 화소」와「어두운 색을 내는 화소」가 인접하고 있을 때는, 「어두운 색을 내는 화소」에 있어서는 노이즈(라고 할까 「색덮어 쓰는 것」)가 될 수 있다.거기서, JVC에서는 DLA-X700R의 투사 렌즈를 포함한 광학계의 광특성을 해석하고, 그 광확산 프로파일을 이용해 그러한 케이스에 대처하는 알고리즘을 도입했다.이것이 「클리어 블랙」이다.

　실제로, 여러 가지 영상으로 시험해 보았지만, 물론 「닷 단위의 콘트라스트의 정규화」라고 하는 직접적인 효과도 인정되었지만, 초해상 처리와 같은 해상감 향상의 효과나, 색디테일의 묘사력의 향상이라고 하는 효과도 확인할 수 있었다.개인적으로는 「저」설정 정도는 상용해도 괜찮은 것이 아닌지, 라고 느꼈다.

클리어 블랙=오프(e-shift 오프)

클리어 블랙=저(e-shift 오프)

클리어 블랙=고(e-shift 오프)

클리어 블랙=오프(e-shift 온)

클리어 블랙=저(e-shift 온)

클리어 블랙=고(e-shift 온)

　테스트 영상 뿐만이 아니라, 실제로 영화도 보았다.시청 한 것은 「데드 맨·다운」의 블루 레이.이 작품은 필름 촬영된 영화 컨텐츠같고, e-shift 온과의 궁합이 좋다.jaggies감이 없어져 브라운관으로 표시하고 있을 것 같은 촉촉한 화조가, 본편의 영상 표현과 묘하게 성냥 하고 있었다.

　다만, 화조 모드는 「필름」보다는 「시네마」가 좋다.「시네마」는, 암부의 가라앉아 포함이 우수할 뿐만 아니라, 그늘이 되어 있는 어둠의 표현에도 정보량이 많아, 현실 세계와 같이 거기에 응시하면 거기에 놓여져 있는 소도구나 배경도 제대로 색 돌출해 보여 온다.피부도 너무 붉지 않고, 너무 희지 않고 좋은 밸런스.피부의 표현력만을 중시하는 경우는 「내츄럴」도 좋다.「필름」은 색미의 화려함이 누를 수 있고 있는 경향이 있으므로, 약간 클래식인 영화 방향인가.

필름

시네마

애니메이션

내츄럴

포토

스테이지

THX

　밝은 씬에서도, 물론 발색은 양호하고, 수은계 램프라고는 생각되지 않을 정도 순도의 높은 색이 나와 있다.램프 파워는 「저」설정의 저휘도 모드에서도 불만은 없지만, 「고」설정이 발색이 약간 요염하게 되는 것 같다.덧붙여서, 스펙 표기의 1,300 루멘은 「고」설정시의 값이다.

램프 파워=저

램프 파워=고

「Clear Motion Drive」

　배속 구동은 「Clear Motion Drive」라고 하는 명칭.「데드 맨·다운」은 물론, 언제나 테스트하고 있는 「다크 나이트」의 쳅터 1 및 쳅터 9의 빌딩군의 공중촬영 씬에서도 픽셀 진동과 같은 아티팩트는 확인되지 않고, 양호한 보간 프레임 생성을 행할 수 있고 있는 것 같다.「Clear Motion Drive」는 「오프-저-고-Film Motion」를 선택할 수 있어 어느 설정에 대해도 큰 파탄은 확인되지 않고.단지 「고」설정은 너무 부드러워 「」같은 움직임으로 보이고 위화감을 기억하는 일이 있으므로, 상용한다면 「저」설정이 추천이다.

　3 D화질은, 언제나 대로 「괴도 아교의 달도둑」의 제트 코스타 씬으로 확인.크로스턱(이중 영상)은 거의 느껴지지 않고.3 D시의 발색도 양호하고, 3 D화질은, 근년의 프로젝터 제품 중(안)에서는 톱 클래스다.단지, 3 D입체시시는 e-shift는 강제 오프가 되어, 유사 4 K표시로의 3 D시청은 행할 수 없다.여기는 선대까지와 같은이라고, 개선해 주었으면 했던 포인트다.

　표시 지연의 측정은, 언제나 대로, 공칭 표시 지연 3ms(60 Hz시 0.2 프레임)를 자랑하는 토시바 REGZA 26 ZP2를 레퍼런스에 이용해 계측.X700R에는 게임 모드가 없기 때문에, 화조 모드는 「내츄럴」을 선택해 계측하고 있다.또, e-shift의 온/오프, 배속 구동 모드(Clear Motion Drive)의 오프/고설정의 각 상태 마다 측정했다.결과는 이하와 같다.

지연 시간 134ms/8.0f
(e-shift 온/배속 구동고)

지연 시간 124ms/7.4f
(e-shift 온/배속 구동 오프)

지연 시간 109ms/6.5f
(e-shift 오프/배속 구동고)

지연 시간 109ms/6.5f
(e-shift 오프/배속 구동 오프)

　유사 4 K표시 모드에서는 8 프레임(60 Hz시), 풀 HD표시 모드에서도 6.5 프레임(60 Hz시)은, 근년의 프로젝터(로서)는 상당히 늦은 부류가 된다.PC에 접속하고 마우스를 작동시켜 보면, 실제의 조작으로부터 늦고 마우스 커서가 움직이는 것을 알 정도로 늦다.본기에서는, 리얼타임성의 높은 액션 게임등을 플레이 하는 것은 곤란이라고 말할 수 있다.턴제의 시뮬레이션이나 RPG 타입이라면 문제 없을 것이다.

아날로그적인 화질이 매력.DLA-X500R는?

　e-shift3에 의한 유사 4 K표시에 대응한 D-ILA기는 이번 소개한 DLA-X700R 외에, 하위 모델 DLA-X500R가 있다.각각 4 월 시점의 실세 가격은 75만엔 전후와 48만엔 전후다.양자의 차이는 콘트라스트 성능(DLA-X500R는 DLA-X700R의 반의 동적 조리개 첨부로 60만:1, 네이티브로 6만:1)과 THX 인증의 유무로, 기본적인 하드웨어 사양은 거의 동일하다.신MPC나 클리어 블랙등의 기능에도 격차는 없다.

　리얼 4 K프로젝터로서 소니의 VPL-VW500ES가, 거의 동가격대로 존재하고 있는 것을 생각하면, DLA-X700R의 서 위치는 미묘한 점에 와있다고 느낀다.단지, DLA-X700R에는, VPL-VW500ES에는 없는 THX 인증의 강점도 있고, D-ILA만이 가능한 압도적인 콘트라스트 성능이 있다.여기에 큰 가치나 매력을 느낄 수 있으면 DLA-X700R를 선택하는 것은 개미다.

　한편, 풀 HD해상도의 블루 레이 시청을 메인으로 하는 유저로부터 하면, DLA-X500R의 가치는 높다고 생각한다.리얼 4 K해상도의 컨텐츠가 PC게임이나 정지화면 사진 밖에 없는 현재 상태로서는, 풀 HD영상의 BD컨텐츠를 초해상화해 4 K로 즐기는 용도가 메인이 되는 것으로, 리얼 4 K프로젝터를 구입하는 것은 약간 오버 스펙이라고 할 생각이 들지 않는 것도 아니다.

　그런 가운데, 「리얼 풀 HD투사도 즐길 수 있고, 아날로그감 가득하고 즐기고 싶다면 2,715×1,527 닷 상당한 고해상 영상에 초해상화해 즐길 수 있다」라고 하는 솔루션은, 지금의 4 K과도기에는 매치한다.사견이라고, 금기의 JVC 프로젝터에서는, 코스트 퍼포먼스적으로도 DLA-X500R가 매력적으로 비친다.
