기계식 디스크 브레이크 정비 방법

[메탈(박성우)]

왈바에서 퍼왔습니다. 기계식 디스크 브레이크 정비하는데 도움이 될듯 합니다.

==========================

1. 케이블 장력조절을 이용하는 방법

일반적으로는 브레이크 레버와 브레이크 몸체(캘리퍼)에 붙어 있는 장력조절
나사를 오른쪽으로 돌려 장력을 조금 느슨하게 해주면 브레이크 작동시
움직이는 바깥쪽 패드와 로터 사이의 간격이 조금 벌어집니다.
아래와 같은 순서로 조절하시기 바랍니다.

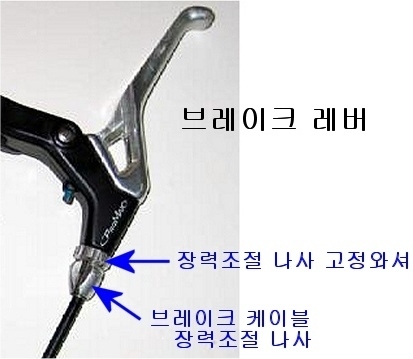

가. 브레이크 레버에 달려 있는 브레이크 케이블 장력조절 나사를
바깥쪽 패드와 로터가 맞 닿는 소리가 나지 않을 때까지 오른쪽으로 돌립니다.
이때 장력조절 나사 고정와셔를 풀고 해야 한다는 것은 알고 계시리라 생각합니다.



나. 브레이크 레버의 케이블 장력조절 나사를 오른쪽 끝까지 돌렸는데도
바깥쪽 패드가 로터와 닿는 소리가 없어지지 않는다면,

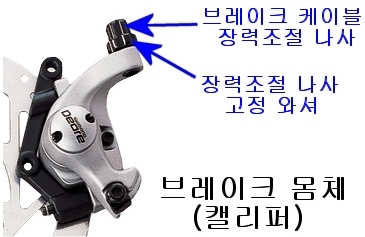

케이블이 브레이크 몸체(캘리퍼)로 들어가는 곳에 있는 장력조절 나사를
위와 같은 방법으로 오른쪽으로 돌립니다.

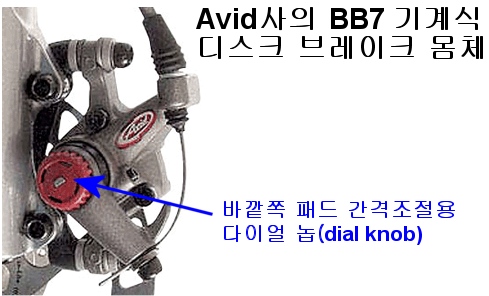

"Avid사의 BB7" 등과 같은 고급 기계식 디스크 브레이크는,
장력조절 나사 대신, 몸체의 바깥쪽에 바깥쪽 패드 간격을
조절하는 다이얼 놉(dial knob)을 장착하고 있기도 합니다.



그런데 장력조절 나사들을 너무 풀러 놓으면 브레이크 케이블의 장력이
느슨하게 되어 브레이크 레버를 깊숙하게 잡아주어야 하는 현상이 발생합니다.
이때에는 아래의 "브레이크 몸체의 위치 정렬을 이용하는 방법"을
이용하시기 바랍니다. 사실 이것이 근본적인 해결방법이므로,
시간을 내셔서 처음부터 이 방법을 쓰시는 것을 추천합니다.

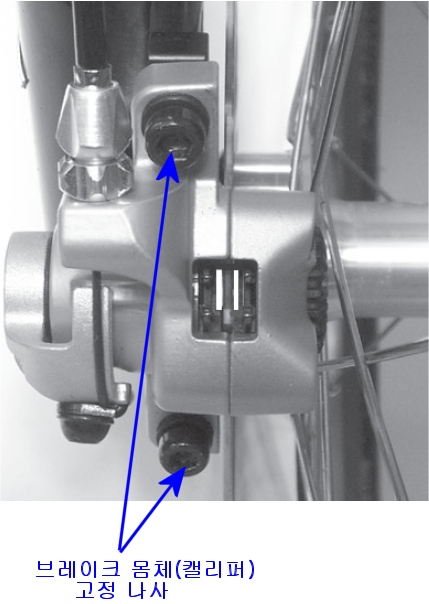

2. 브레이크 몸체의 위치 정렬을 이용하는 방법

가. 위의 장력조절 나사를 이용하는 방법으로도 해결되지 않았을 경우에는,
브레이크 몸체(캘리퍼)를 고정시키고 있는 나사 두 개를
육각렌치(Allen wrench)를 사용하여 왼쪽으로 조금 돌려 풀어
브레이크 어댑터(adapter) 또는 마운트(mount)로부터 브레이크 몸체가
움직일 수 있도록 합니다. 브레이크 몸체는 안쪽(허브쪽)이나 바깥쪽으로
어느 정도 움직이게 되어 있습니다.



바퀴를 돌려가며 육안으로 패드와 로터가 맞 닿지 않는 지점에서
패드와 로터가 서로 평행하게 정렬이 된 것을 확인한 후 브레이크
몸체 고정나사 두 개를 다시 조입니다. 이때 패드와 로터간의 간격을
평행하게 유지하기 위해서 일반 프린트 종이를 두어 장 정도 두께로
패드와 로터 사이의 양쪽에 끼워놓고 작업하시면 보다 수월하고
정확하게 하실 수 있습니다.

나. 위의 작업을 끝내고 바퀴를 돌려 보아 맞 닿는 소리가 들리지 않으면,
이제부터는 반대로 양쪽 패드와 로터 사이의 간격이 너무 떨어지지
않았나 확인합니다. 브레이크 레버가 작동하는 깊이는 개인마다
선호도가 다르므로, 바깥쪽 패드는 로터와 닿지 않는 범위에서
취향에 맞게 장력조절 나사들을 돌려 조절하시면 됩니다만,
고정되어 있는 안쪽 패드와 로터와의 간격이 너무 떨어져 있으면,
브레이크 레버를 잡을 때마다 로터가 조금씩 안쪽으로 휠 수도 있습니다.

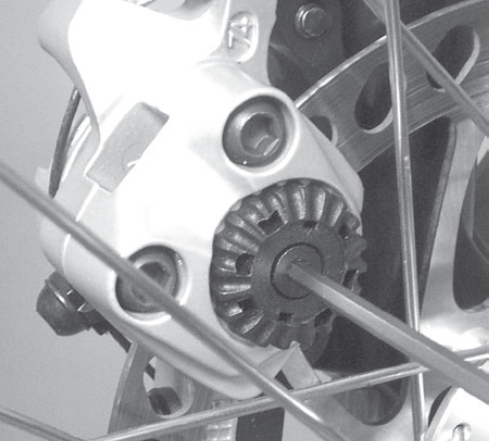

이때에는 브레이크 몸체(캘리퍼)의 안쪽(허브쪽)에 있는
고정 패드 간격조절 나사를 육각렌치를 사용하여 오른쪽으로
한 클릭씩(클릭이 없는 경우 2~3도 정도씩) 미세하게 돌리며
바퀴를 돌려 보아 맞 닿는 소리가 나지 않는 최소한의 간격으로
조절하시기 바랍니다. 아래 사진을 참조하시기 바랍니다.



이 "브레이크 몸체를 움직여 위치를 정렬하는 근본적이면서 쉬운 방법"은,
산악 자전거 전문점의  대다수 mechanic들 조차 인지하지 못하고 있는
경우가 많습니다. 이제부터는 집에서 육각렌치만을 가지고 쉽고 빠르게
내손으로 해결하시기 바랍니다.


3. 디스크 브레이크 패드를 닦는 방법

위의 작업을 성공적으로 끝내고 나면
아무런 소리도 나지 않을 뿐만 아니라,
유압식 못지 않은 제동력을 보여주는
기계식 디스크 브레이크를 보유하시게 될 것입니다.

최상의 제동력을 유지하려면,
로터와 패드가 청결한 상태여야함은 당연합니다.
이것은 기계식과 유압식 모두에게 공통적인 사항입니다.

디스크 로터는 비교적 닦아내기가 쉽습니다만,
닦기 어려운 안쪽에 위치한 패드들은
다음과 같은 방법을 쓰시기 바랍니다.

얇고 깨끗한 천(광목 등)에 메틸 알콜을 약간 묻혀서
패드와 로터 사이에 끼운 후 천의 양쪽 끝을 패드 쪽으로
살짝 당기고 좌우로 천을 왔다 갔다 이동시키면서 닦으십시오.

==========================
