<P align=left>2008년 12월 23일 모 정부기관의 도움으로(?!) 한국형 복합소재 틸팅열차 한빛 200을 시승하고 올 수 있었습니다.</P>
<P align=left>탑승해 본 느낌 전부를 전달해 드리기는 힘들겠지만, 최대한 여러분들께서 한빛 200을 느껴 볼 수 있도록 써보겠습니다. ^^;</P>
<P align=left> </P>
<P align=left>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F17%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46761864" width=700></P>

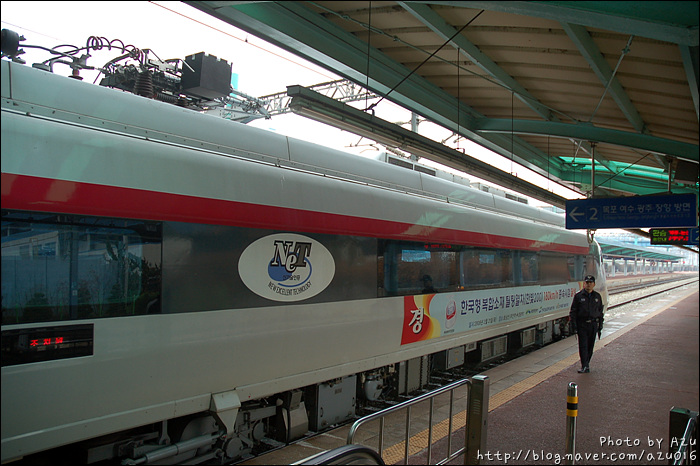

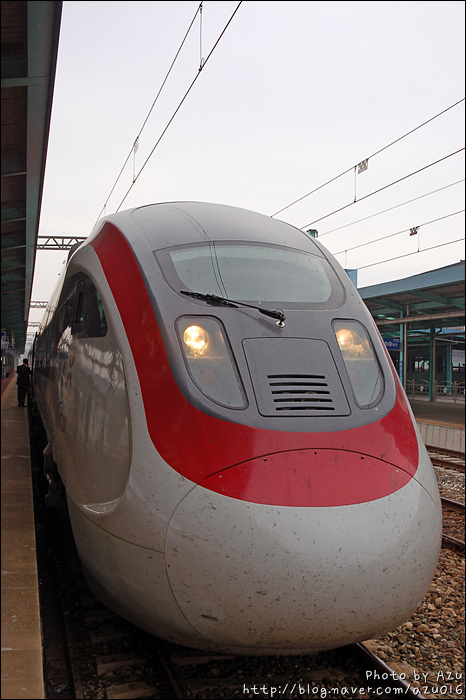

<P align=left>서대전역에 도착해있는 한빛 200의 모습입니다.</P>

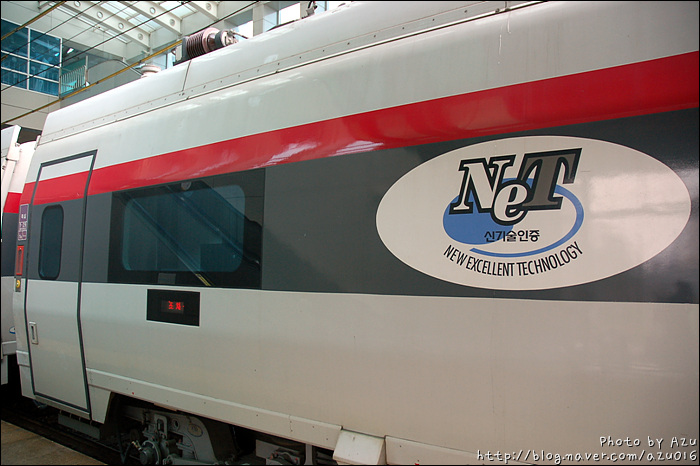

<P align=left>잘 아시다 싶이 한빛 200은 신소재 복합재를 적용하여 경량화 된 차량입니다.</P>
<P align=left>마치... 콘크리벽을 두들기면 소리가 잘 안나는데 나무로 된 벽을 두들기면 소리가 나지요?</P>
<P align=left>실제로 한빛 200의 외관을 수박 고르듯 똑똑하고 두들기면 소리가 납니다. 철이 아닌 다른 소재를 사용했다는 판별법(?) 이지요.</P>
<P align=left> </P>
<P align=left>
<IMG height=700 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F20%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d467d2ff2" width=466></P>

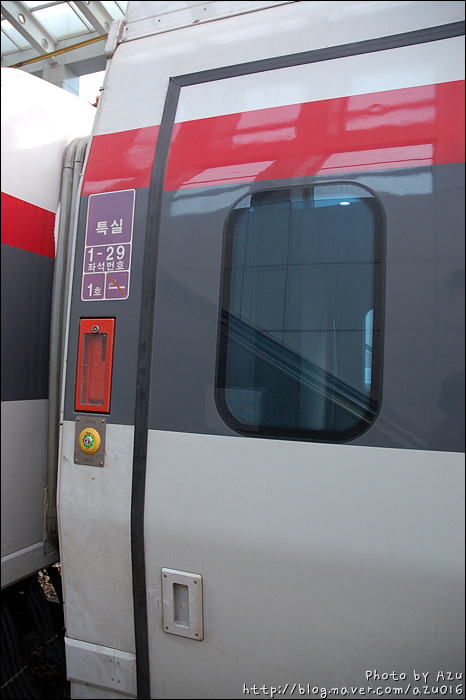

<P align=left>실내 객차의 문을 비롯해서 탑승하는 문 모두 자동문 입니다.</P>
<P align=left>다만, 사진 중간에 보이시는 2호선 신차에서 많이 본 듯 한 저 버튼을 눌러도 문이 열립니다.</P>
<P align=left><STRIKE>늦게 탑승하는 승객분들을 위한 배려랄까요.. 언능 문열고 타시라고..</STRIKE></P>
<P align=left> </P>
<P align=left>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F2%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d467895c8" width=700></P>
<P>차량이 가벼운 만큼 기동가속도도 다른 열차들에 비해 빠른 편 입니다.</P>
<P>차량을 탄지 몇 분안된거 같은데 벌써 시속은 120km를 내고 있었으니까요...</P>
<P>승객이 탑승함으로써 중량이 늘어나면 문제가 없는데 승객이 몇 없어 공차와 비슷해져 버릴경우에는 아까와 반대로</P>
<P>차량이 가벼우므로 제동력이 약하다는 문제점도 있다고 합니다.</P>
<P> </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F25%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46818765" width=700></P>

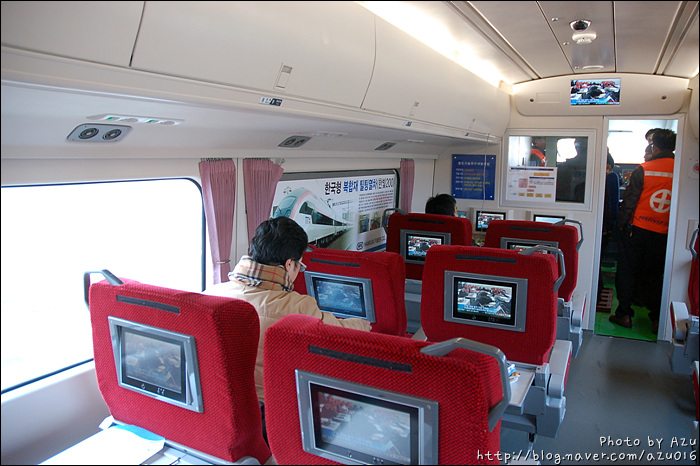

<P>특실의 모습입니다. 지난 2007년도 부산철도물류전에서 공개된 바와 같이 게임기를 연결할 수 있는 포트와 더불어</P>
<P>10인치 크기의 LCD모니터도 달려있습니다. 채널과 음량은 승객이 원하는데로 조절이 가능합니다. </P>
<P>JAL 비행기처럼 승객이 원하는 영상서비스를 제공받을 수 있는 것 이지요.</P>
<P>전두부, 후두부 운행장면을 비롯해서 스카이라이프를 이용한 실시간방송도 시청하실 수 있습니다.</P>
<P> </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F33%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46d3d323" width=700></P>
<P>특실내부의 맨 앞자리입니다. 콘센트를 비롯해서 노트북을 사용 할 수 있도록 시설이 완비되어 있습니다.</P>
<P> </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F30%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46d0ae59" width=700></P>

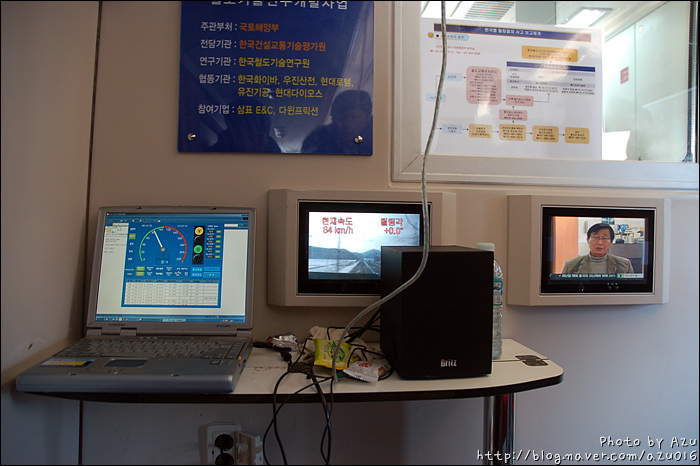

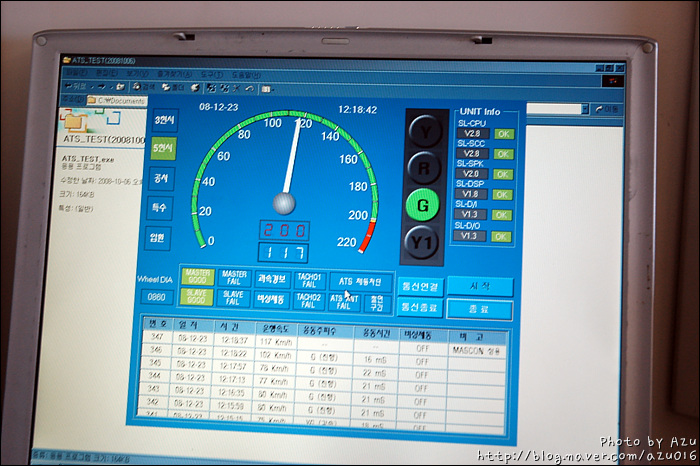

<P>시제차량인 만큼, 열차의 운행속도를 비롯하여 신호의 정보도 기록하고 있습니다.</P>
<P> </P>
<P>
<IMG height=550 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs11.tistory.com%2Fimage%2F21%2Ftistory%2F2008%2F12%2F23%2F21%2F31%2F4950da11e7fa3" width=366>
<IMG height=550 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs11.tistory.com%2Fimage%2F3%2Ftistory%2F2008%2F12%2F23%2F21%2F31%2F4950da122b52e" width=366></P>

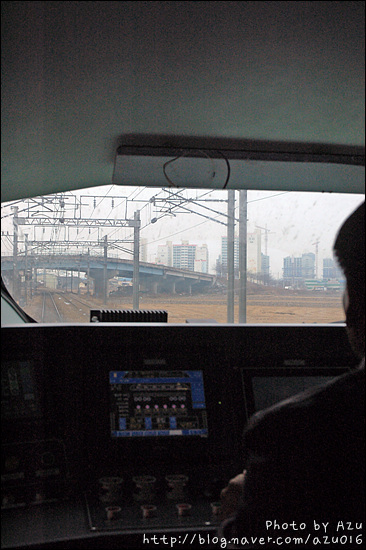

<P>가장 궁금해 하실 운전실 부분입니다.</P>
<P>다른열차에 비해 전두부의 창이 작은게 특징이지요. 또한 한빛 200은 TMS를 이용하여 열차의 제어를 진단하고 있습니다.</P>
<P>노이즈가 많이 낀것은 이해를 구하면서..^^;;</P>
<P> </P>
<P>
<IMG height=700 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F34%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d4687cdf3" width=466></P>

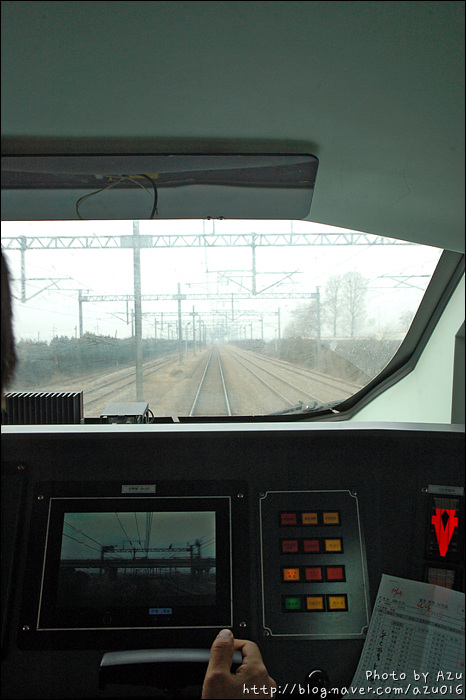

<P>운전실에는 TMS를 비롯하여, 후부의 상황도 알아 볼 수 있도록 모니터가 달려있습니다.</P>
<P> </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F22%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46c81ad7" width=700></P>

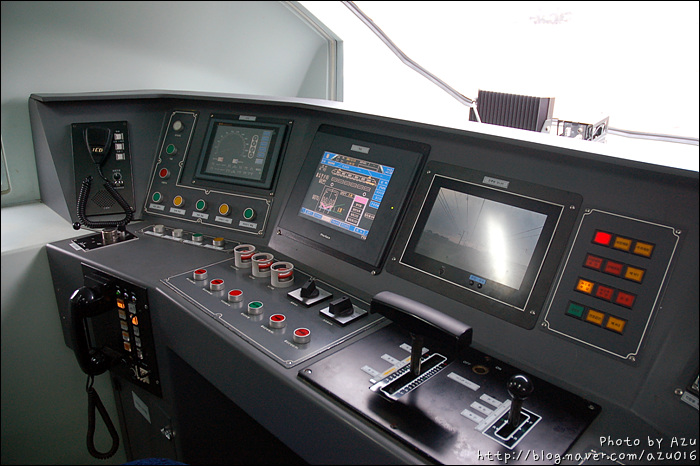

<P>차량제어대의 모습입니다.</P>
<P>통신을 위한 통신장비와 차량 안내방송장치. 현재속도와 신호를 미리 알 수 있는 확인장치.TMS등 이 있습니다.</P>
<P>투핸들이 아닌 원핸들이라는 것도 특징이라면 특징이죠.</P>
<P> </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F9%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46cb1cc9" width=700></P>
<P> </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F35%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46ce0e8c" width=700></P>

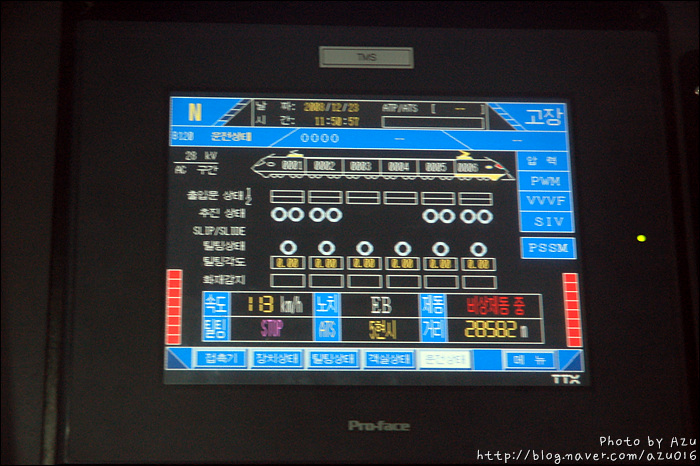

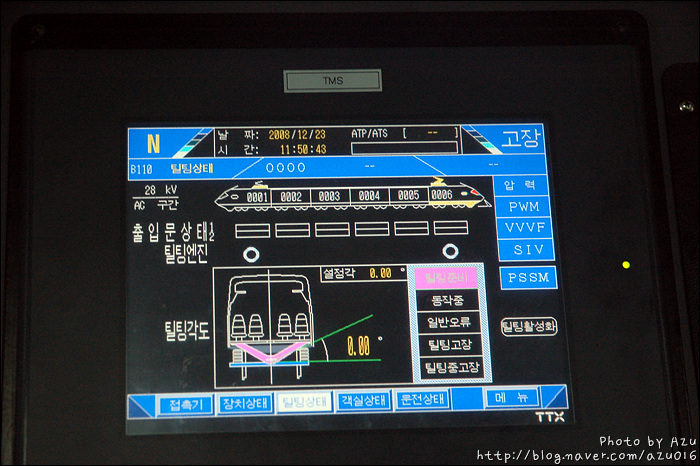

<P>TMS의 화면입니다. 틸팅과 관련된 정보 등 열차의 전반적인 내용을 보여주고 있습니다.</P>
<P>두번째 사진이 노치와 제동, 틸팅이 모두 비정상적인데요. 이는 후부에서 촬영하였기 때문에 그런겁니다. 오해하지 마세요 ^^;</P>
<P> </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F34%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d4689d412" width=700></P>

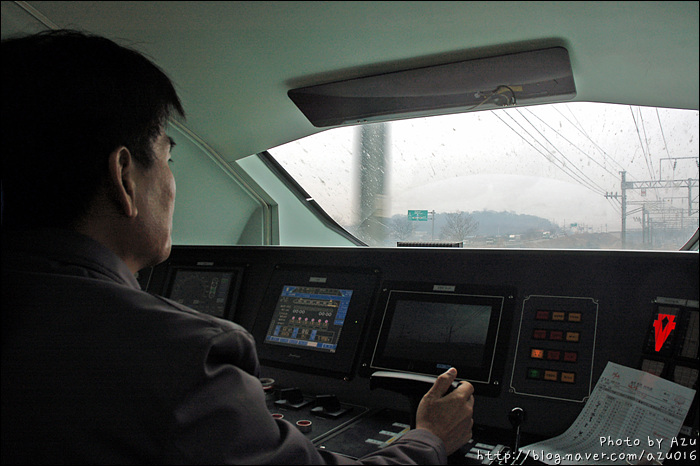

<P>전반적인 운전실의 모습은 이렇습니다. ^^;</P>
<P> </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F15%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46968d7a" width=700></P>

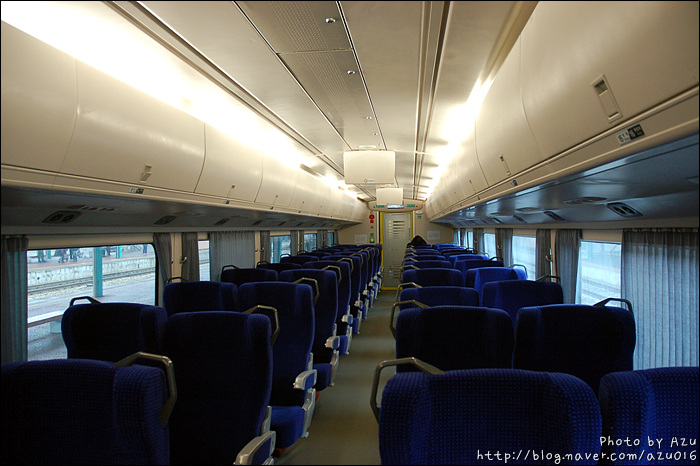

<P>일반실의 모습입니다.</P>
<P>사진을 찍지는 못했지만, 시트를 돌려서 앉을경우 앞뒤로 앉은 사람이 서로 불편을 느낄만큼 간격이 협소합니다. </P>
<P>제 생각에는 무궁화호를 돌려 양쪽을 마주볼 때 보다 더 협소하지 않나 생각됩니다. ^^;</P>
<P> </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F29%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46a0bd19" width=700></P>

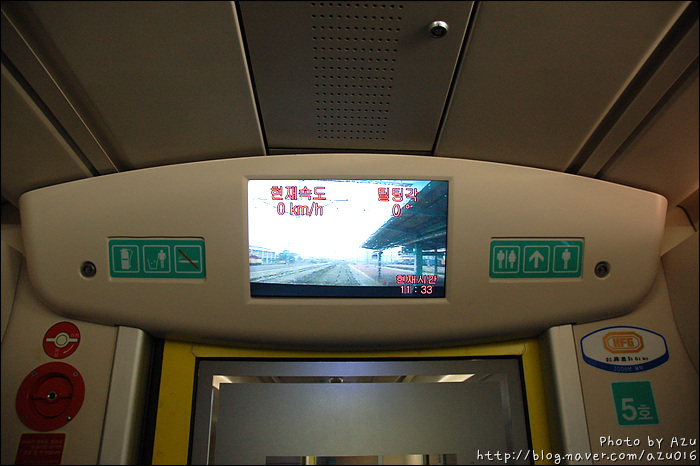

<P>객차 양쪽에는 LCD모니터가 장착이 되어있습니다.</P>
<P> </P>
<P>
<IMG height=700 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F26%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46a2e296" width=466></P>

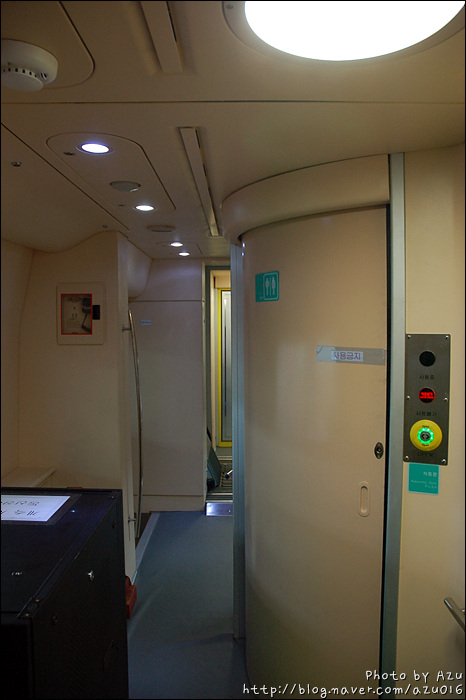

<P>수유실과 겸해서 사용 할 수 있는 화장실입니다.</P>
<P>아직 시제차량인 만큼 1호차와 6호차를 제외한 나머지 차량은 이렇게 사용을 제한하고 있습니다.</P>
<P> </P>
<P>
<IMG height=550 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F19%2Ftistory%2F2008%2F12%2F23%2F21%2F40%2F4950dc2e0b7f3" width=366>
<IMG height=550 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F7%2Ftistory%2F2008%2F12%2F23%2F21%2F40%2F4950dc2e1fdd8" width=366></P>

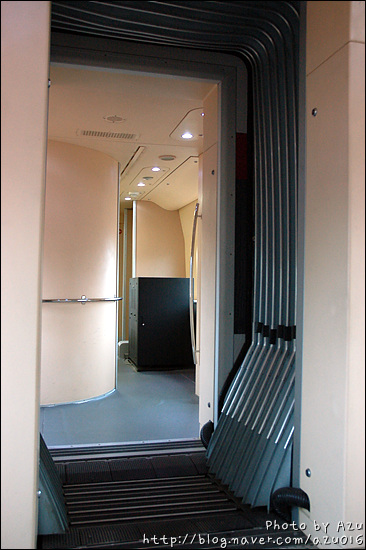

<P>객실 안으로 들어가는 출입통로의 모습입니다.</P>
<P> </P>
<P>
<IMG height=700 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F23%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46a81cae" width=466></P>

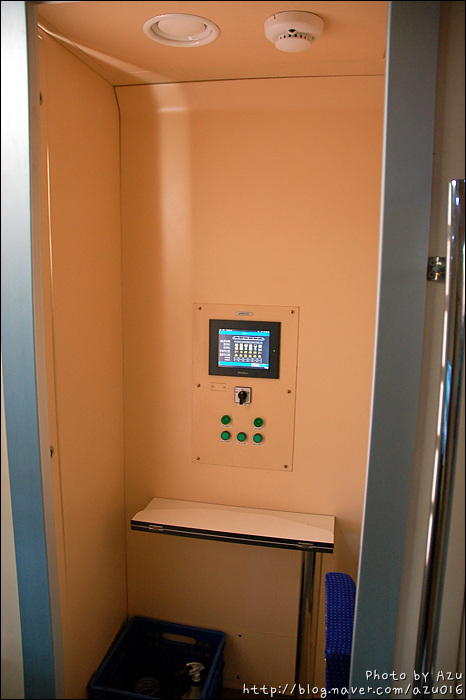

<P>승무원실의 모습. 객실온도등 다양한 부분을 제어 할 수 있습니다.</P>
<P> </P>
<P>
<IMG height=610 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs14.tistory.com%2Fimage%2F24%2Ftistory%2F2008%2F12%2F23%2F22%2F13%2F4950e3e2826e9" width=700></P>

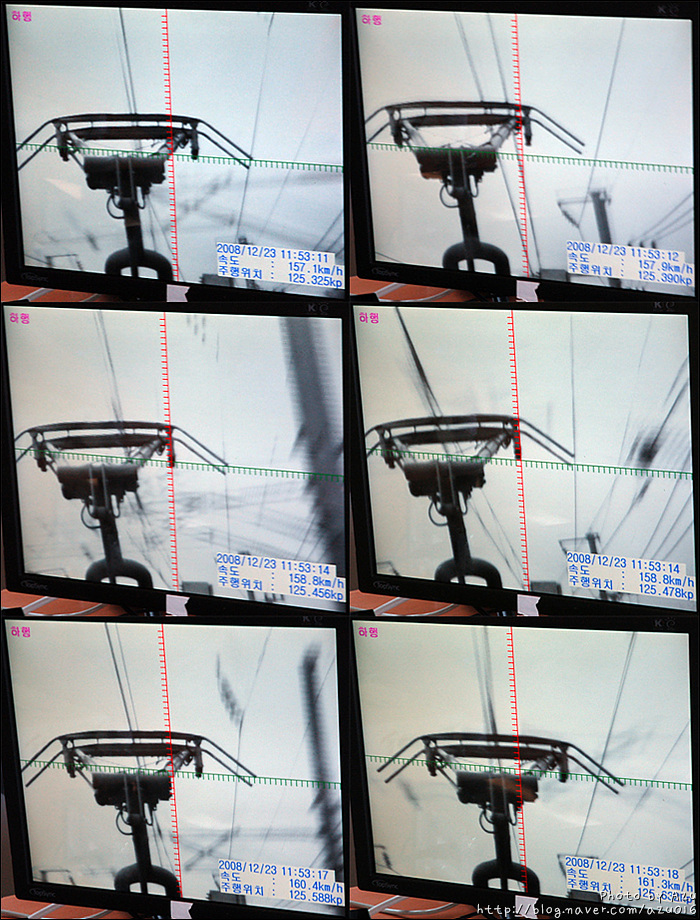

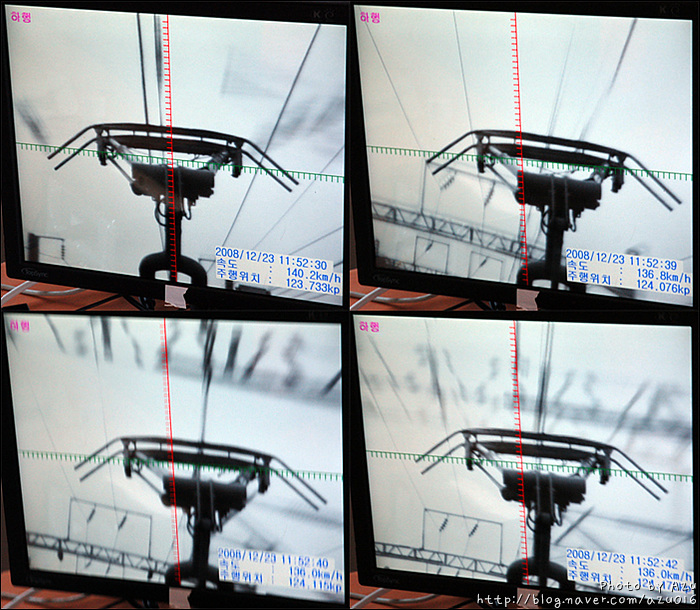

<P>틸팅은 차체만 이루어지는 것이 아닙니다. ^^;</P>
<P>차체가 틸팅을 하면 동시에 팬터그래프도 틸팅이 이루어지는데요.</P>
<P>팬터그래프의 추종성을 확보하기 위해서 차체가 기울어 지는 만큼 팬터그래프는 차체와 반대방향으로 틸팅을 수행합니다.</P>
<P>즉, 차량이 왼쪽으로 기울어진다면 고정 팬터그래프 일 경우 팬터그래프도 같이 왼쪽으로 기울어지겠지요.</P>
<P>이를 막기위해서 팬터그래프는 차량과는 반대방향인 오른쪽으로 틸팅을 함으로써 안정적인 전력공급을 꽤하고 있는겁니다.</P>
<P> </P>
<P>
<IMG height=920 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs12.tistory.com%2Fimage%2F28%2Ftistory%2F2008%2F12%2F23%2F22%2F05%2F4950e20617235" width=700></P>
<P>이 장면이 아마 제 기억이 맞는다면 곡선반경 800R에서 이루어진 틸팅 시험일 겁니다.</P>
<P>일반 보통열차는 110km의 속도제한을 받는데 반하여 한빛 200은 160km로 빠르게 통과 할 수 있다는 겁니다.</P>
<P>지금은 법적인 제약과 철도공사에서 틸팅시험을 할 수 있도록 허가를 내준 곡선부분이 몇 안되기 때문에 틸팅시험을</P>
<P>할 수 있는 구간이 몇 없는데요. 법개정과 철도공사와의 협조가 원만히 잘 이루어 져서 지금보다 더 많은 지역에서 이러한</P>
<P>틸팅 시험이 잘 이루어 졌으면 하는 바램입니다.</P>
<P> </P>
<P>
<IMG height=700 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F19%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46de13be" width=466></P>

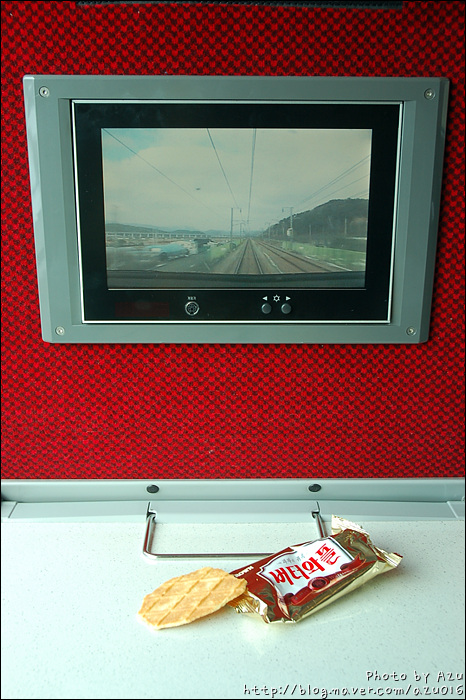

<P>한빛 200의 질주장면을 감상하면서 빠다와플을 오드득 거릴 수 있는 그날은 오는건가효?</P>
<P> </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F12%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d468bfebe" width=700></P>

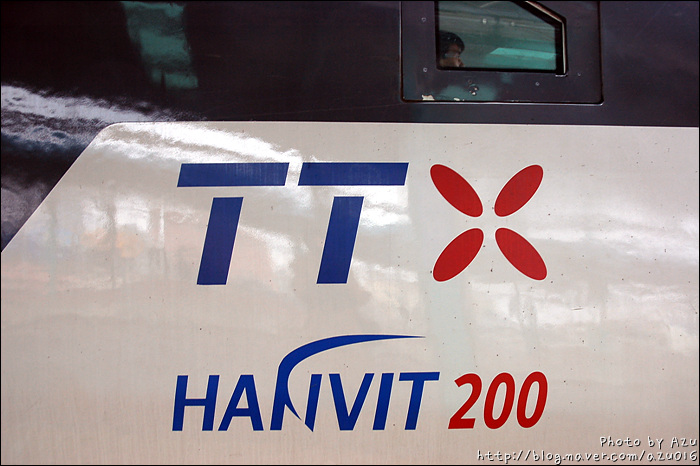

<P>이상으로 짧게나마 TTX의 내부와 운전실 그리고 여러 틸팅시험 장면들을 보여드렸습니다.</P>
<P>일정 속도를 내면 차체가 덜덜덜 흔들리는 등의 안정성 문제도 존재하긴 합니다만,</P>
<P>한빛 200은 틸팅을 시험하는 시제차량이고 더 많은 부분이 연구되고 시험될 차량입니다.</P>
<P> </P>
<P>개인적으로 아쉬운 부분은.. 틸팅열차를 국내의 모 철도운영기업에서 관심을 가지 않고 있기 때문에(?!)</P>
<P>과연 틸팅열차를 만나볼 수 있는 그 날은 오는 것일까?!... 하는 아쉬움이 큽니다. </P>
<P>우리나라에서 개발한 틸팅열차가 한반도 방방곡곡을 달릴 그날을 기다려 봅니다. ^^;</P>
<P> </P>
<P>마지막으로 한빛 200을 시승할 수 있도록 자리를 제공해주신 모 정부기관(?!)에 진심으로 감사드린다는 말씀을 드립니다.</P>
<P>또, 시승하는 동안 수고해주신 많은 관계자 분들께도 이자리를 빌어 감사하다는 말씀을 전하며 </P>
<P>앞으로 계속될 틸팅열차의 연구의 건승을 기원합니다. </P>
<P> </P>
<P>Ps. </P>
<P>
<IMG height=466 alt="" src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Fcfs10.tistory.com%2Fimage%2F17%2Ftistory%2F2008%2F12%2F23%2F21%2F07%2F4950d46e0d077" width=700></P>

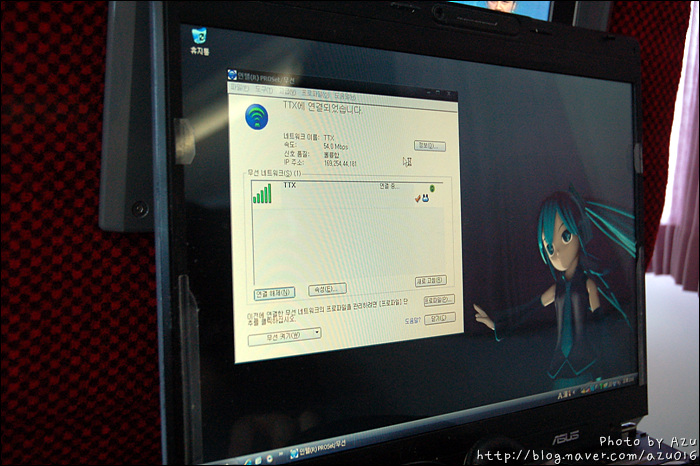

<P>틸팅열차도 무선AP가 존재합니다. ^^;</P>
