■ 나사의 공차



수나사와 암나사가 끼워져서 그 역할을 다하려면 다음의 요건을 갖추지 않으면 안된다.
  1.수나사와 암나사가 플랭크에서 충분한 접촉을 가질것.
  2. 수나사와 암나사가 충분히 걸어 당기는 힘을 가질것.
이와 같은 요건을 갖추기 위하여 KS 에서는 수나사의 외경, 유효경, 내경, 곡경에 대하여 각등급별로 허용한계치수, 공차를 정하고 있다.

6-1 나사의 등급

나사의 공차를 두는 이유는 1. 호환성 을 갖게 한다. 2. 품질을 어느 정한 범위에 제한한다는 것이다.
나사의 품질을 정하는 요소에는 재질적인것 (재료, 열처리, 표면처리, 재료의 균일성등) 형상적인것 (진원도, 표면의다듬질, 응력집중의 원인이 되는 골의 둥금 및 불완전 나사부의 형상) 및 치수적인것 (외경, 유효경 , 곡경) 이다. 나사산의 등급의 대상이 되는 요소는 주로 치수적인 것이다.

명 칭			나사의 등급
나사 종류	구분
미터나사(M)	JIS		1 급	2 급	3 급
	수나사	K S I S O	4 h	6 g	8g
	암나사		4H 5H	5H 6H	7H
유니파이나사(U)	수나사	K S I S O	3 A	2 A		1 A
	암나사		3 B	2 B		1 B
위트워어스(W)				2 급	3 급	4 급
용 도			정밀하게 끼워맞춤을 요하는 나사	일반기계의제부용,회임용	일반기계의 추용나사	흑피 볼트

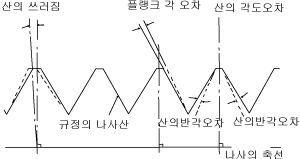

6-2 각도오차

제품의 나사산의 각도와 규정상의 나사산의 각도와의 차를 말하며, 규정의 각도보다 큰 것을 정, 작은것을 부, 반각의 오차를 둘 더한 것이다.
플랭크 오차: 실제 플랭크각과 규정의 플랭크각의 차
산의 반각의 오차: 나사산의 중심원에서 대칭한 산형일 때의 플랭크각의 오차

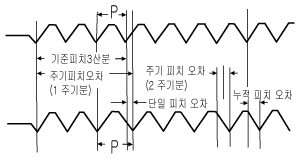

6-3 피치 오차

제품의 실제의 피치 오차와 규정상의 피치의 차를 말하며 규정보다 클 경우를 정, 작은 경우를 부로 한다.
일반적으로는 1 피치에 대해서 말한다, 그 피치 이상에 대해서 말하기도 한다.
단일피치오차 : 1피치에 대한 피치의 오차
누적피치오차 : 2피치 이상 떨어진 피치의 합계의 피치 오차
절진피치오차 : 단일피치 오차가 정 또는 부가 되는 피치 오차
주기피치오차 : 단일피치 오차가 주기적으로 증감되는 피치 오차
