크레인 제원 (4) ; 400톤

[koc4410]

크레인 제원 (4) ; 400톤

크레인 제원이란 크레인의 내부성능과 외부모형의 치수와 작업능력을 총괄하여 말할 수 있다.

내부성능에는 엔진의 부품과 성능, 상부와 하부 후레임의 부품, 붐 같이 부착물의 부품을 총괄하여 내부성능의 제원으로 정하고,

외부모형은 크레인의 모든 부품이 조립 완성된 형태에서 외부적으로 보이는 치수를 계산한 것이다.

작업능력은 완성된 크레인이 주어진 여건 하에서 인양할 수 있는 물건의 무게를 이동시킬 수 있는 능력을 말한다.

크레인은 인양물건을 전후좌우 상하로 이동시킬 수 있는데 크레인의 존립목적이 이 인양능력에 있는 것이다.

크레인의 제원표는 100톤 이하를 선호하는 업체에서 주로 효용성 있게 사용하고 있으며 200톤을 사용하는 업체는 이미 크레인 사용에 대한 깊은 지식이 있기 때문에 크레인의 모델만 가르쳐 주면 자신들이 사용할 수 있는지의 가부를 판단한다.

400톤만 되면 크레인의 부착상태에 따라 인양능력이 크게 달라지기 때문에 상호 구체적인 협의가 이루어 져야 한다. 제조 메이커 마다 붐 부착상태에 따라 크레인의 명칭이 다르기 때문에 유의해야한다.

각 크레인의 제원을 발췌하면서 용어가 우리말 표현이 없어 무쇠덩어리의 추인 Counterweight를 ‘카운트 웨이트’로, Boom을 ‘붐’으로 Gradeability는 ‘등판능력’으로 명기하였으며, Pendant Wire 또는 Suspense Wire 라고 부르는 와이어를 여기서는 목덜미를 잡는다고 생각하여 ‘덜미 와이어’라고 호칭하였다.

인양능력표상의 제원보다 더 들을 수 있는 즉 기계가 극한적으로 인양할 수 있는 범위가 각 제조사마다 20%이상 되며 이를 Tipping loads 라고 하는데 여기서는 ‘인양능력 안전치’라고 하였다.

250톤 이상 되는 크레인은 지상에서 겐추리(Gantry)를 접은 상태의 높이보다 카운터 웨이트의 높이가 더 높아서 겐추리의 높이가 의미가 없게 되어 여기서는 카운트외이트의 전고를 추가하였다.

여기서 발췌한 제원 장비는 아래와 같다.

Mnanitowoc 2250

Hitachi Sumitomo SCX2800-2

Kobelco 7300

Sumitomo SC3500

Kobelco CKE4000C

Fushun QUY 350

Manitowoc 2250은 최대인양능력이 작업반경 5.5m에서 272.1 metric ton이며 US ton으로는 300톤 파운드로는 600 lb다. Jib boom을 부착하지 않은 상태에서 최대의 붐 길이는 100.6m다. Luffing jib을 부착할 때는 붐 길이가 158.6m가 가능하다.

Max-er를 부착할 때는 최대인양능력이 450톤이며 Ringer를 부착할 때는 최대 인양능력이 작업반경 18m에서 1300톤이 가능하다. Ringer를 달고 크레인이 이동할 때는 큰 공장이 이동하는 느낌이 든다.

스미토모가 히다치를 흡수 통합하여 최초로 내놓은 작품이 Hitachi Sumitimo SCX2800으로 인양능력이 275톤이다.

Kobelco 7300은 Kobe steel이 제작한 7000시리즈의 최대인양능력 제품이다.

Kobelco CKE4000C는 정규 400톤의 위력이 있으며 한국시장에 내놓기 위한 작품이다.

Kobelco 400톤의 명칭은 Heavy duty crane, Standard crane, HL crane, SHL crane, Light duty crane, Luffing jib, HL Luffing jib, SHL luffing jib 으로 옵숀에 따라 구분한다.

첨부도표는 각 모델의 주요부분만 게제 한다.

Hitachi Sumitomo SCX2800-2의 외형도 , 인양능력표, 작업범위도

Manitowoc 275에서는 Max-er나 Ringer를 부착했을 때의 인양능력표와 작업범위도

Kobelco 7300은 Heavy, Basic, Light duty의 인양능력표

Sumitomo SC3500은 외형도 작업범위도 인양능력표

Kobelco CKE4000C는 기본, Light duty, SHL Luffing jib의 인양능력표를 게제 한다.

제  원  표

제조회사	단위	Manitowoc	Hitachi Sumitomo	KOBELCO	Sumitomo	KOBELCO	FUSHUN
형식		2250	SCX2800-2	7300	SC3500	CKE4000C	QUY350
최대인양능력	t x m	272.1x 5.5	275 x 4.3	300 x 5	350 x 5	400 x 4.2	350 x
엔 진  제작사		Cummins	Mitsubishi	Mitsubishi	Mitsubishi	HINO
엔 진  모델		N14-C450	6M70-TL	8DC9-TE1	8DC9T-CE	K13C-UV
엔 진  Power	ps/rpm	335kw/2100	370/2000	345/2000	410/2200	295Kw/2000
Generator				24V, 150A
Batteries	V	Two 12V	two12V	two12V	two12V
연료 탱크 용량	litters	644	500	500	600	600
연료소비at2000rpm	gr/PS.h
배기량	litters		12.88cc	16.031	16,031cc
유압 오일 용량	litters	424	450	766	650
작업속도 전,후드럼	m/min		110	100	130	130
작업속도 붐드럼	m/min		24	22	43x2
회전 속도	rpm	1.8	1.5	1.3	1.6	1.3
드럼 직경 전,후	mm	572	596	630	672
붐 드럼	mm	584	641	630	541
3rd 드럼	mm				596
와이어 직경 전,후	mm	29	28	28	28	28
붐 와이어 직경	mm	29	22.4	26	24
덜미 와이어 직경	mm			38	42
기본 붐 길이	m	21.3	15.25	18	18	12	18
최대 붐 길이	m	100.6	91.45	96	96	96	96
붐+집 길이	m	118.9	70.10+36.55			72+54	72+66
붐+집 길이	m	158.6 러핑		60+60 Tower	61.5+60 Tower		84+66
중간붐 규격	m	3.0, 6.1 12.2	3.05, 6.1, 12	6, 12	6, 12	6, 12
중간붐 규격	"	10", 20", 40"
중간붐 규격 넓이	m	2.59x2.59x6.28	2.225x2.265x6.25	2.57x2.46x6.14	2.3x2.5x6	2.885x2.38x6.18
작업시 총중량	ton	249.696	223	284	294	346
제조회사	단위	Manitowoc	Hitachi Sumitomo	KOBELCO	Sumitomo	KOBELCO	FUSHUN
형식		2250	SCX2800-2	7300	SC3500	CKE4000C	QUY350
주행 속도	km/h	1	1.1	1	1	1
접지압	kg/cm'		1.27	1.29	1.22	1.52
등판 능력	%		30	26.8	30
카운터웨이트	ton	122.11	102.8	106	99	161
카운터웨이트	ton	76.75+45.36	80.4+22.4	84+22	88.2+10.8	120+41
훅크 무게	ton	4.268/272t	4.3/275t	5.2/300t	6.1/350t	6.05/350t
볼 훅크 무게	ton	0.594/13.5t	0.6/13.5t	0.55/12.5t	0.5/13.5t	0.65/13.5t
슈	개		58x2	62 x 2	64 x 2
슈 넓이	mm	1220	1120	1220	1290	1.22	1290
트랙 로라 상 / 하	개		13+3 x 2	13+2 x 2	15+3 x 2
라인 풀	ton	13.3	13.5
라인 풀  최대	ton		25
소음도	Db/m
인양능력 안전치	%			75	78
기본치수
제조회사	단위	Manitowoc	Hitachi Sumitomo	KOBELCO	Sumitomo	KOBELCO	FUSHUN
형식		2250	SCX2800-2	7300	SC3500	CKE4000C	QUY350
전폭	m	7.01	4.14	5.8	5.5	5.98	6.05
전고,운전석	m	3.64	3.595	4.94	3.969	4.29	4.222
전고, high  gantry	m	11.34		9.83	7.821
전고, low gantry	m	3.63
전고,Counterweight			4.575	5.13			5.77
크로라 길이	m	9.37	9.045	9.76	10.135	10.53
크로라 폭, 확장시	m	7.91	7.52	8.22	8.79	8.72
크로라 폭, 축소시	m			5.78	7.5		7.5
최저 지상고	m	0.26	0.44	0.5	0.409	0.468	0.51
카운터웨이트 높이	m	1.27	1.515	1.82		1.67
붐 핀 높이	m	2.44	2.725	3	2.872	3.325
크로라 높이	m	1.12	1.35	1.65	1.545	1.76	1.74
회전축에서 후미	m	9.98	6	6.8	6.8	9.39(7.525)	7.25
회전축에서 붐 핀	m	1.98	1	1.6	1.5	1.6	1.425

400 톤급 크로라 크레인

Hitachi Sumitomo SCX2800-2  외형도

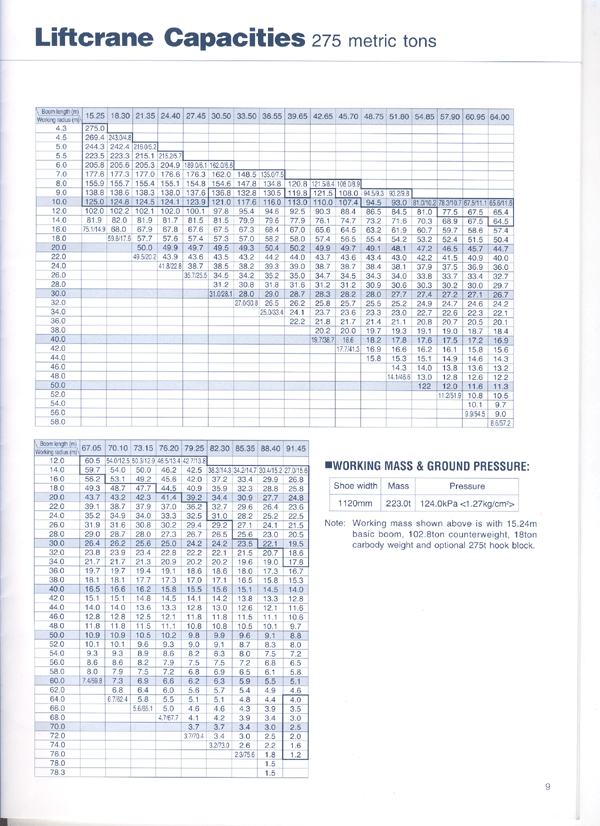

Hitachi Sumitomo SCX2800-2  인양능력표

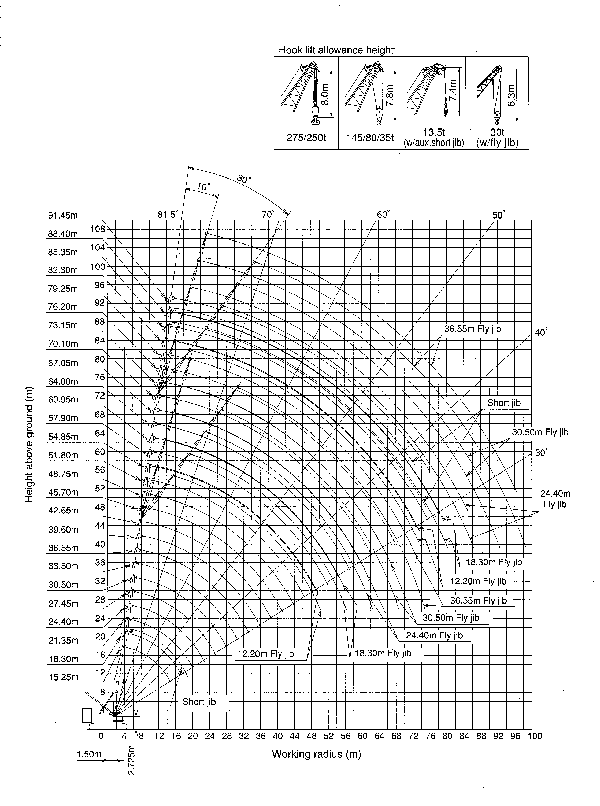

Hitachi Sumitomo SCX2800-2  작업범위도

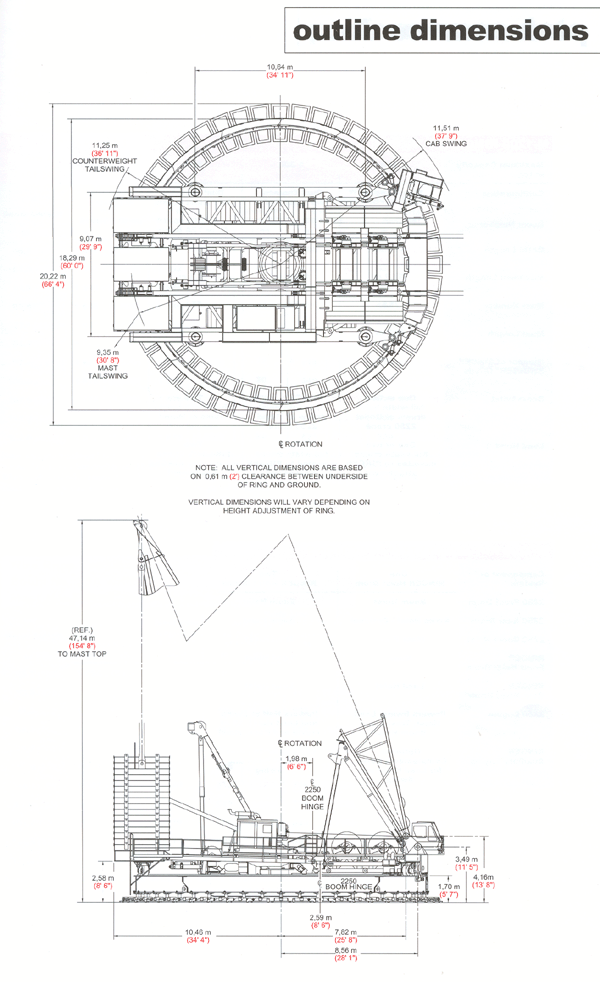

Manitowoc 2250  Ringer M1200 외형도

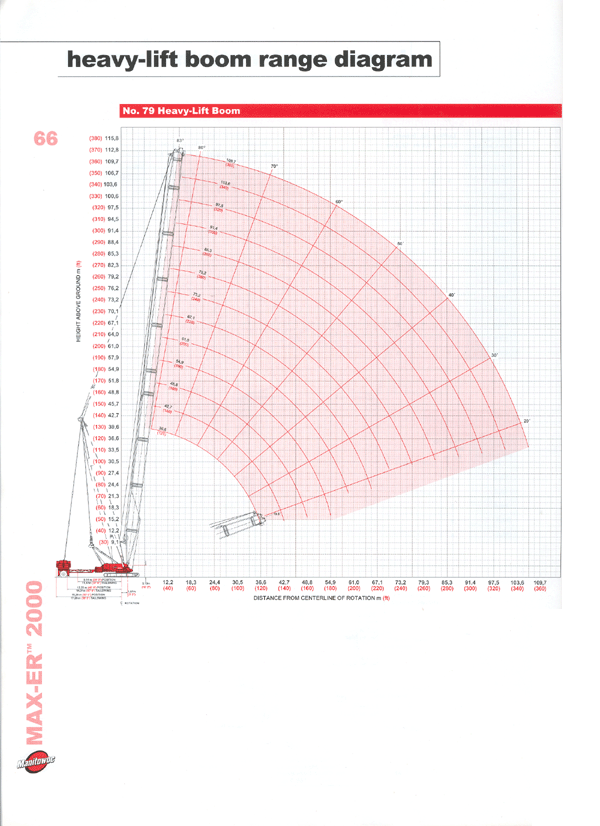

Manitowoc 2250 의  Maxer2000 작업범위도

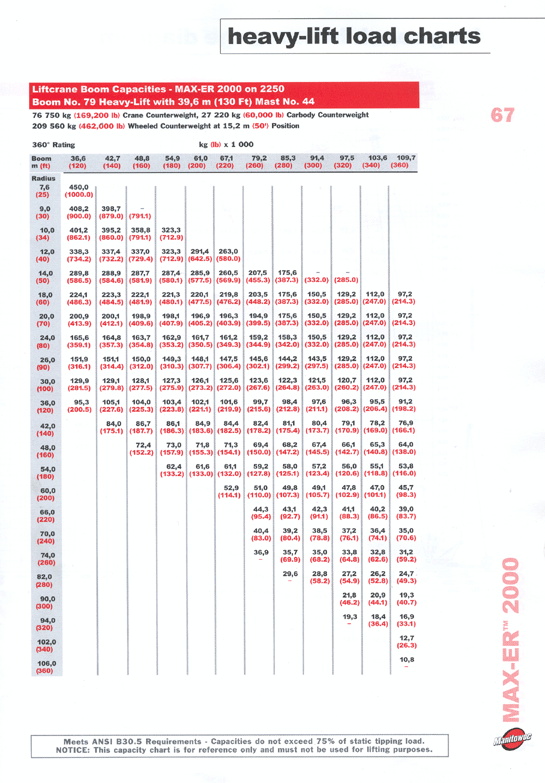

Manitowoc 2250 의  Maxer2000  인양능력표

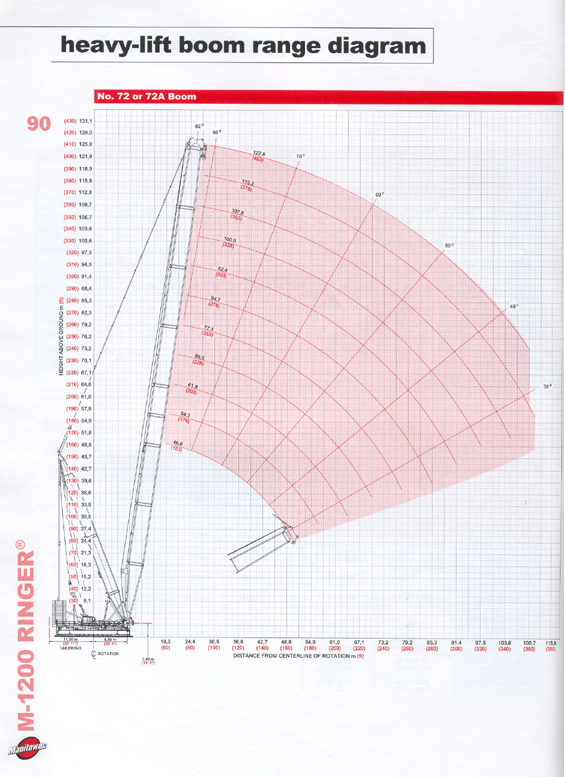

Manitowoc 2250 의 Ringer M1200  작업범위도

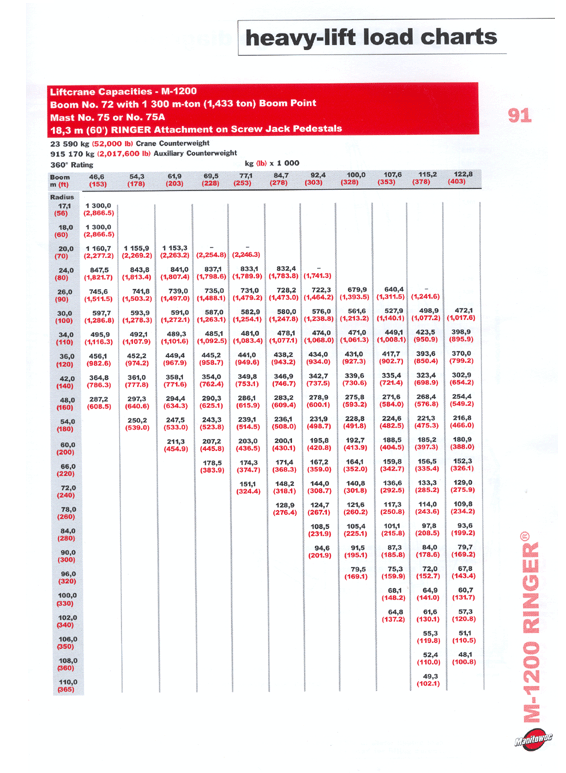

Manitowoc 2250 의 Ringer M1200  인양능력표

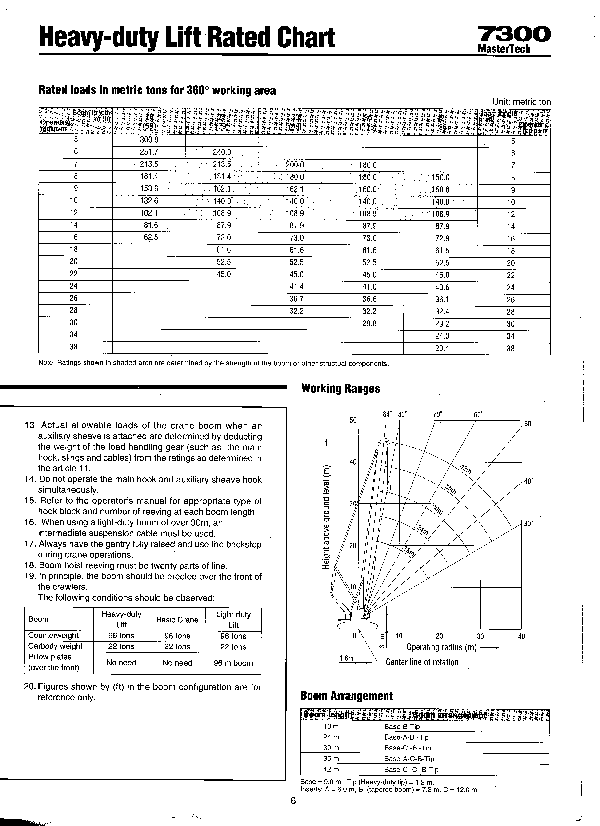

Kobelco 7300  ;인양능력표 Heavy duty

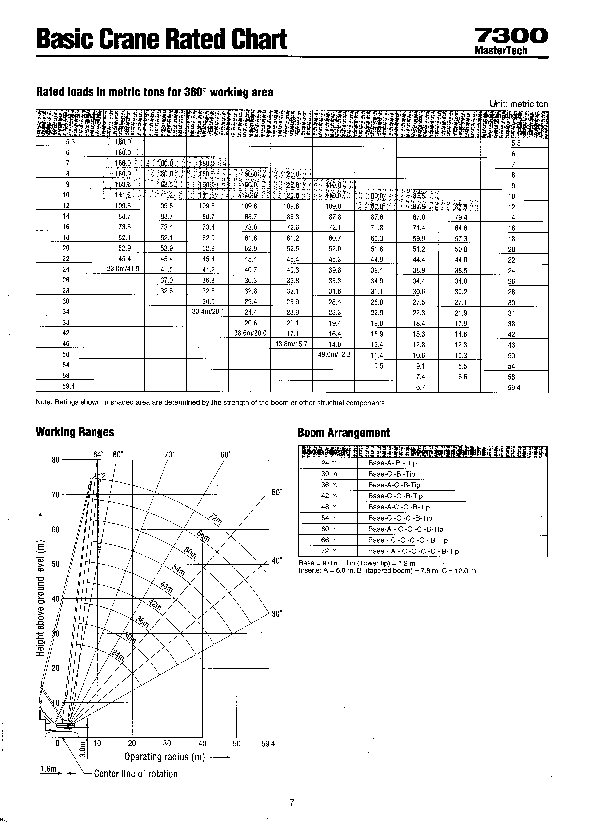

Kobelco 7300  인양능력표 Basic

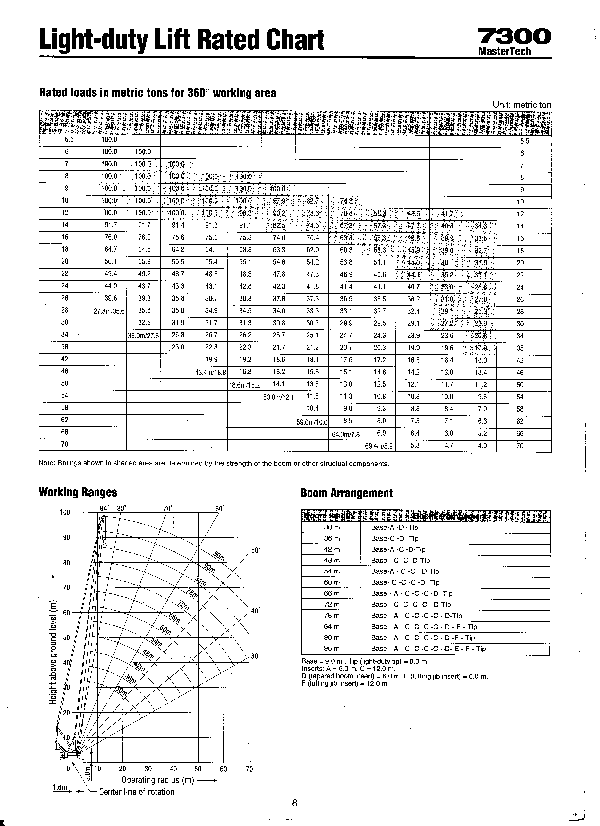

Kobelco 7300  인양능력표 Light duty

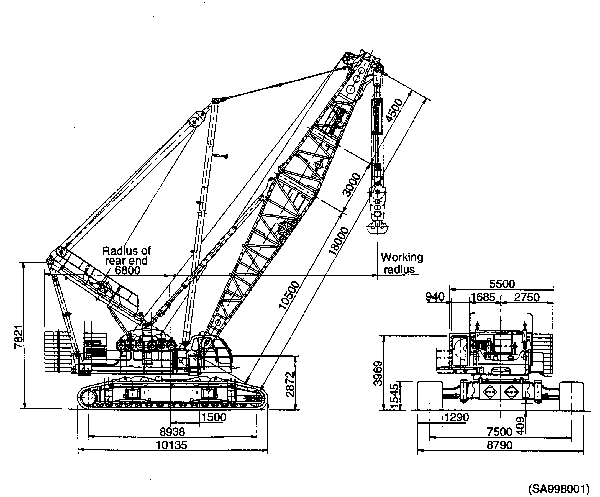

Sumitomo SC 3500  외형도

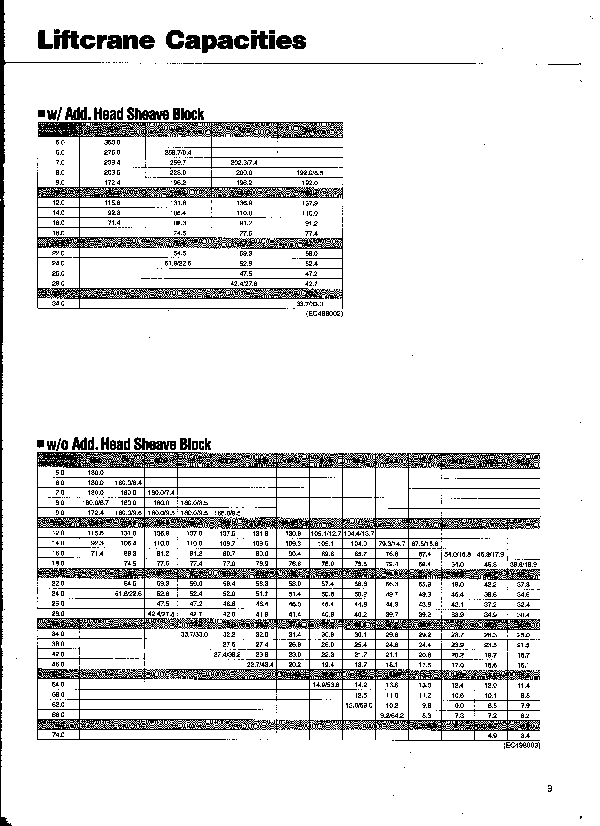

Sumitomo SC 3500  인양능력표

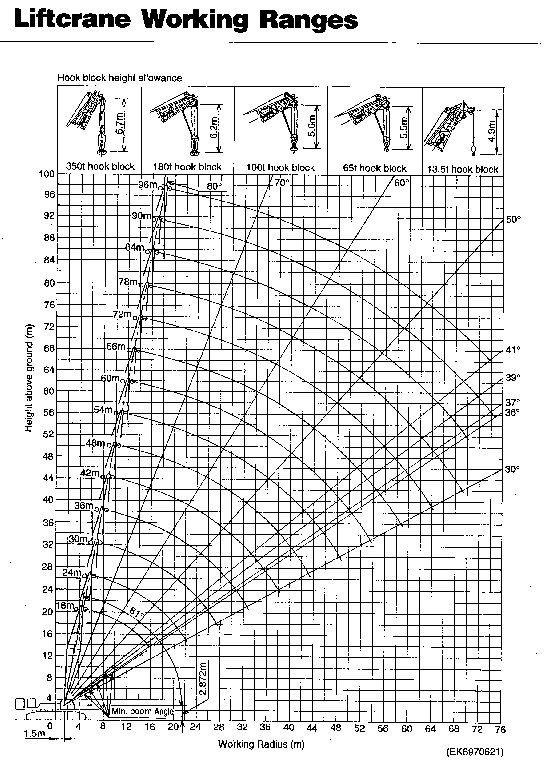

Sumitomo SC 3500  작업범위도

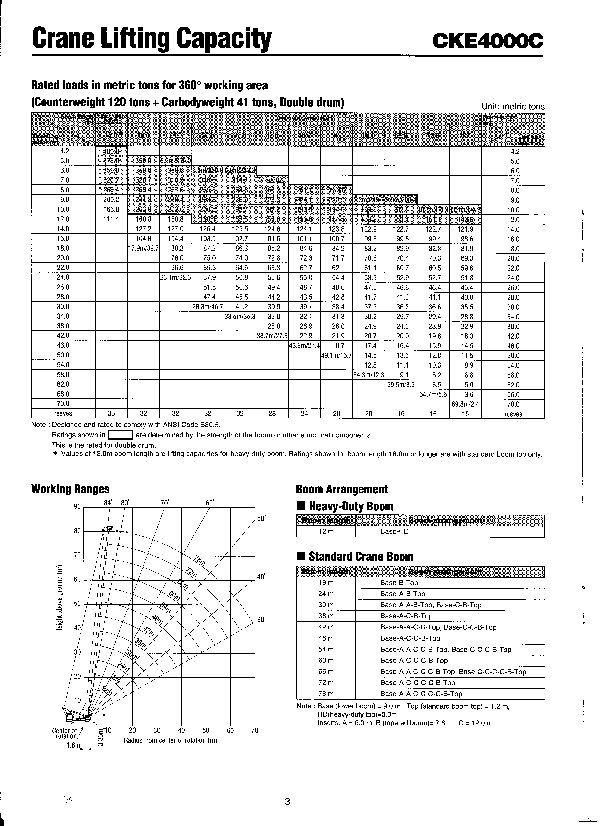

Kobelco CKE 4000 C 인양능력표

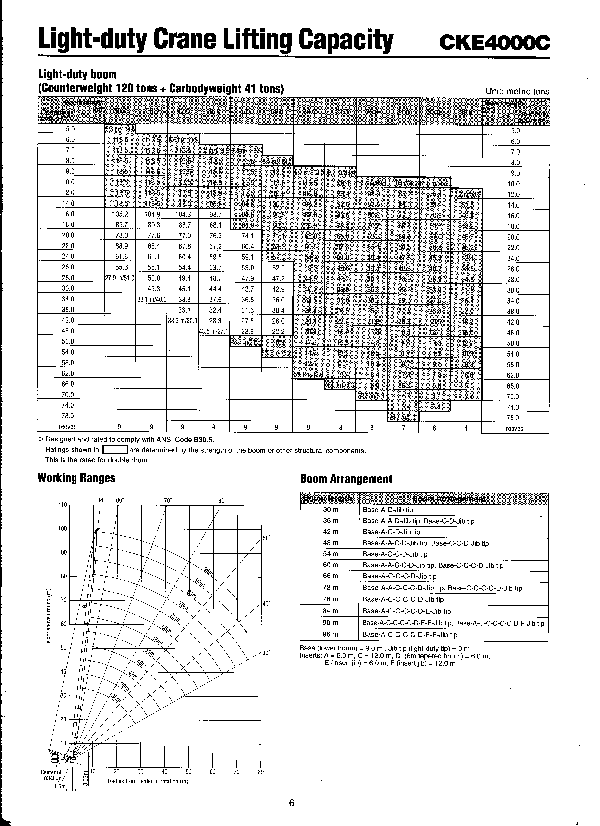

Kobelco CKE 4000 C 인양능력표 Light duty

Kobelco CKE 4000 C 인양능력표 HL Luffing Jib

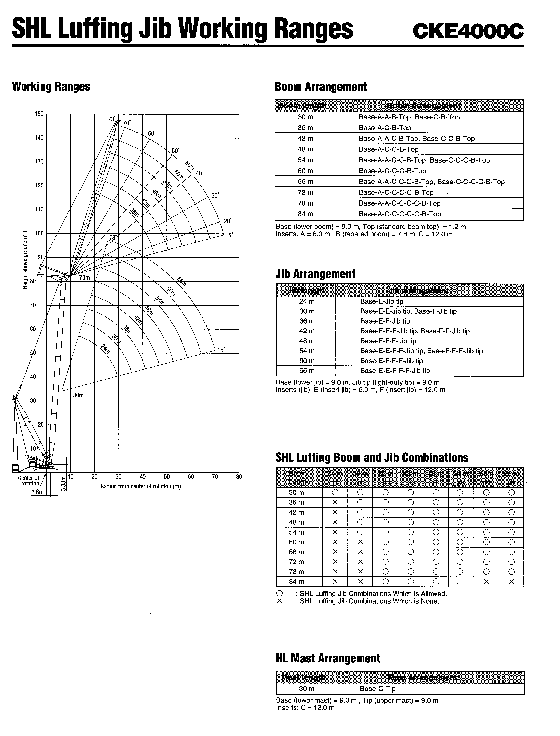

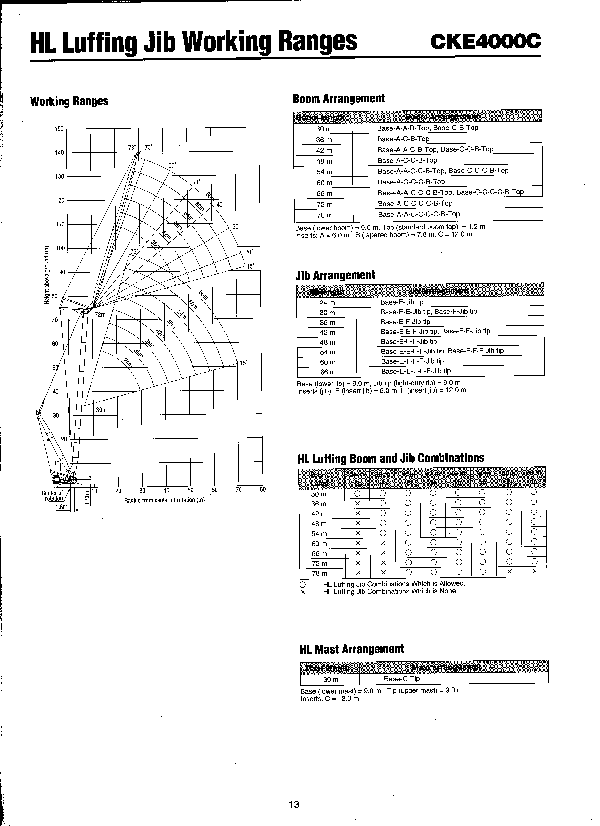

Kobelco CKE 4000 C 인양능력표 SHL Luffing Jib

각 모델이나 톤수별로 인양능력표와 작업범위도는 가능한한 게제하도록 노력하였다. 작업현장에서 제일 중요한것은 인양능력표이기 대문이다.
