직사각형 루프안테나

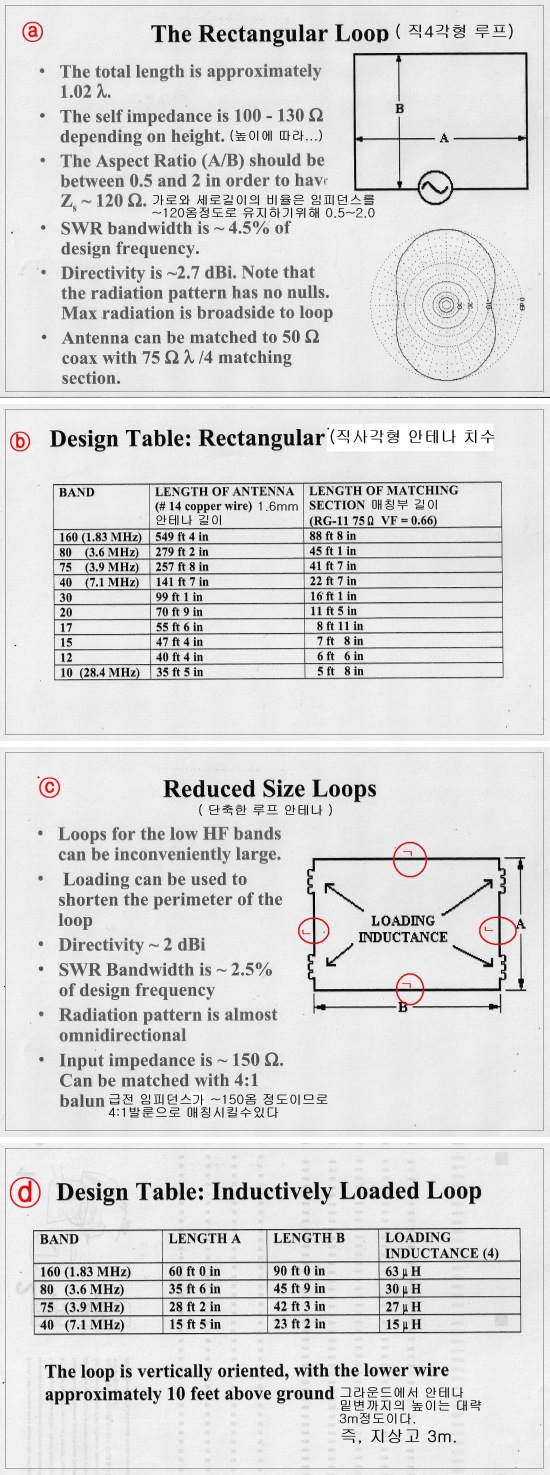

GM     서울은 날씨가 찌뿌둥합니다. 시원하게 한줄기 왔으면 좋겠는데... 본 기사는 2013년 3월 30일 올라클에 올렸던 글입니다. <A href="xxxxxxjavascript:large_image('/file/51/03300655095785.jpg', 550, 1475)"><IMG border=0 src="https://img1.daumcdn.net/relay/cafe/original/?fname=http%3A%2F%2Foldradio.co.kr%2Ffile%2F51%2F03300655095785.jpg" width=550 height=1475></A>   gm 아직도 새벽은 쌀쌀한 늦 봄 주말아침입니다. 지난번 올렸던 40m용 루프안테나는 말이 루프안테나지 실은 Folded Dipole안테나라고 말하는 것이 좀 더 어울리는 안테나지요. 아는것이 병이라고 그동안 이 안테나로 국내교신은 물론 몇군데 DX도 하는등 즐겁게 사용했으나 복사각이 47도나 된다는 기사내 설명을 읽고나선 웬지 이 각도가 너무 높아 근거리는 좋으나 DX용으로는 부적합하다 라는 생각이 계속 머리에 맴돌므로 다른 대안을 찾다 인터넷에서 윗 그림과 같은 직사각형 안테나기사를 찾았습니다. 이것을 실험해 보고싶군요.  물론 이론상으로는 정사각형의 경우 상대적으로 이득이 좀 더 있으나 현실적으로 안테나의 지상고를 높일수 없는 형편이므로 차선책을 생각해 봤습니다. 1. 우선 윗그림의 안테나를 생각하기 이전에 저의 안테나설치형편상 가장 높이 칠 수 있는 높이는 현재 엘레베이터 타워의 높이가 6m 그리고 그 위 피뢰침을 이용한다 하더라도 8m가 maximum 높이인데 안테나지선의 처짐등을 감안하면 고작 7m가 한계입니다. 여기서 또한 안테나밑변선을 옥상바닥에서 최소한 1m이상은 띄어야하므로 설치하고자하는 안테나의 세로길이는 기껏 6m 정도내에서 조정할 수 있습니다. 이 수치에 맞춰 만들다 보니 가로길이가 대략 15~16m 정도 그리고 세로길이가 6~5m정도의 직사각형이 되는군요. 그리고 급전은 수평편파인 경우 밑변의 중앙 그리고 수직편파를 의식해 세로선의 중앙에 급전하는 방법등 두가지가 있습니다. 이럴경우 급전점의 임피던스는 서로 다르므로 측정후 알맞는 매칭방법을 사용해야 합니다. 2. 다른 대안으로 윗그림 ⓒ,ⓓ와 같이 단축형 루프를 생각해 볼 수도 있으나 다이폴과 비슷한 수준의 성능도 마음에 썩들진 않지만 그래도 수직편파를 송출할수 잇는 방도가 있고 가용주파수 밴드폭이 다이폴보다는 넓으므로 충분히 만들어 실험할 가치는 있습니다. 다만 몇몇분들에게는 자작하기 어려운 단축코일들이 더 문제일수 있군요... **코일은 지난번과 같은 방법으로 만들면 됩니다. 여하튼 관심있는 분들은 한번 실험해 보기 바랍니다. 73
