기초(基礎)에 사용하는 철근(鐵筋)

[먹통 정지완 010 5144 8978]

안녕하세요.
뿌리 깊은 한옥의 먹통 정지완(문화재청 3092호 등록)대목입니다.

현대 한옥은 기초에 철근을 사용하는데요.

보통 한옥 기초는 메트기초, 줄기초, 독립기초, 혼합기초(메트+줄기초, 메트+독립, 줄기초+도립)등을 하는데 철근을 넣을 경우와 철근을 넣지 않는 경우(무근)로 나눕니다.

철근이 들어가는 경우 어떤 철근이 들어가고 규격에 맞는지가 궁금하실텐데요.

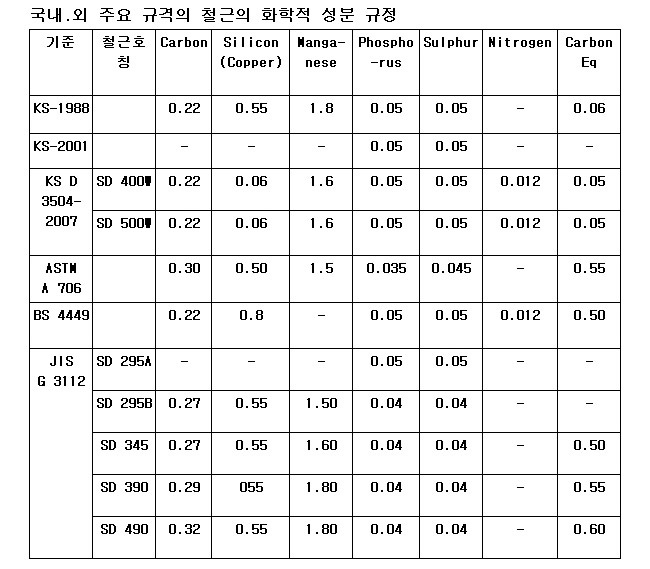

그래서 철근관련 자료를 아래에 첨부합니다.

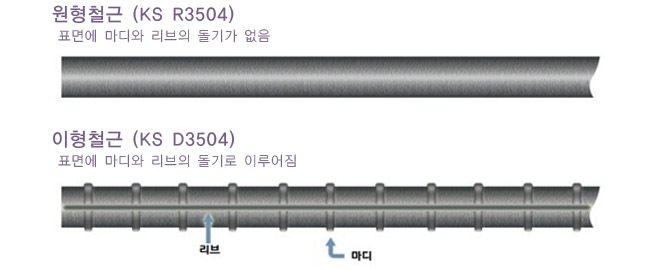

철근의 종류

-원형철근 Round bar: φ 6, 9, 12, 13, 16, 19, 22, 25, 28, 36

-이형철근 Deformed bar: D 6, 10, 13, 16, 19, 22, 25, 29, 32, 35, 38, 41

-고강도 이형철근 HD H/D High tention Deformers bar

-일반철근 SD300, SD350 (D 6, 10, 13, 16, 19 일반 이형철근)

-고강도철근 SD400, SD500 (HD 6, 10, 13, 16, 19 고강도 이형철근)

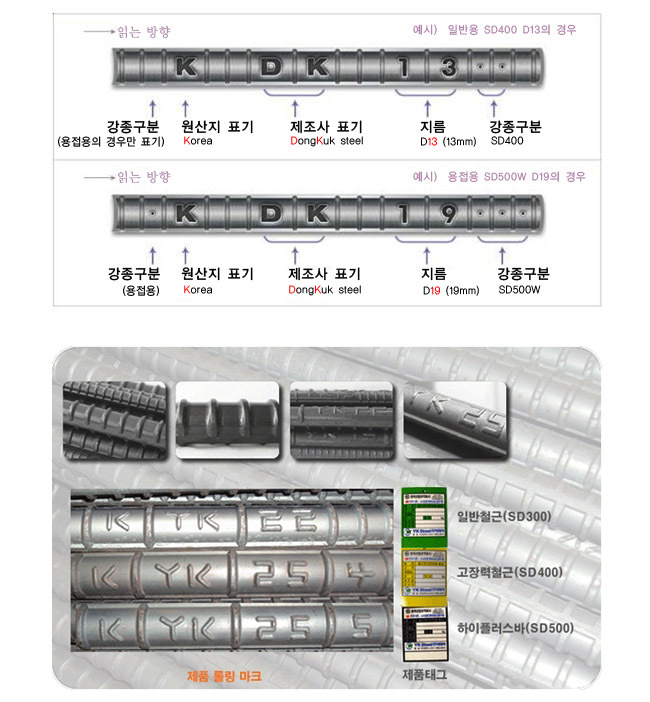

철근에 표기된 기호를 통해

그 종류를 구별할 수 있습니다.

한국산업표준(KS) 규정에 의해 양각으로 영문과 숫자로 구성된 표시가

1.5m 간격으로 표기되어있습니다.

표기의 맨 앞에 *표시가 있는 경우 용접용 철근을 뜻합니다.
그 뒤에 영문으로 제조국가명이 표기되며 K는 Korea, J는 Japan, C는 China 입니다.
그 뒤의 영문은 제작회사를 나타냅니다.
HS는 현대제철, DK는 동국제강 등입니다.
그 다음에 오는 숫자는 철근의 규격을 뜻합니다.
19는 19mm 철근, 25는 25mm철근입니다.

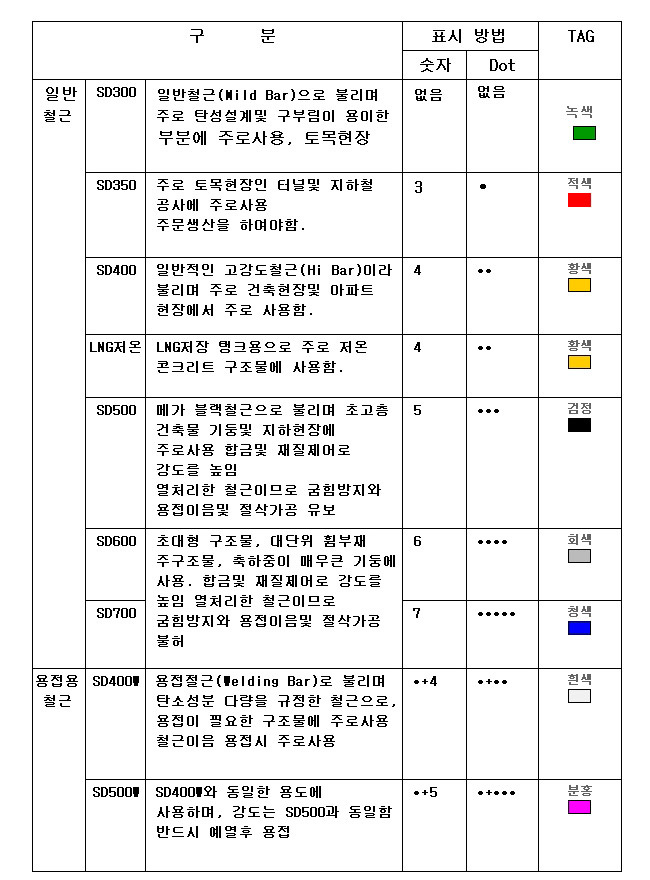

마지막으로 강도가 표기되는데 숫자로 표기되거나 *표시로 표시됩니다.
SD300은 표기가 없습니다.
SD350은 숫자 3,또는 *
SD400은 숫자 4, 또는 **
SD500은 숫자 5, 또는 ***
SD600은 숫자 6, 또는 ****

이밖에도, 철근의 사용 용도에 따라 다양하게 나누어 지며

그에따라 표기방법이 달라집니다.

출처:한국목조건축협회
