[ 데크플레이트 (Deck Plate) ]
초고층 건축공사의 바닥판공법으로 테크플레이트 공법이 많이 사용되는 추세이다.
데크플레이트는 크게 거푸집용과 구조용으로 구분이 된다.
거푸집용은 콘크리트 경화 전 액성상태의 콘크리트 자중 및 시공시 하중을 견디는 역할을 하며 콘크리트 경화 후의
바닥하중은 콘크리트 바닥이 지지하게 된다.
구조용은 콘크리트 경화 후에도 데크플레이트 자중과 바닥전체에 가해지는 전체하중을 테크플레이트가 지지할 수 있도록
설계된다. 구조용은 철근 추가의 효과를 나타내기 때문에 철근량과 콘크리트 두께를 절감 시켜준다.
하지만 철제이므로 내화성 문제 등을 고려해야 한다.
1. 주요특징
1)경량화
제품 생산 및 시공에 있어 강재특성을 살린 중량대비 고강도 실현이 가능하다. 따라서 운송, 시공, 관리비용 절감 및 공기 단축이 가능해진다.
2)공기단축
기존의 거푸집에 비해 경량이므로 운반하기 쉽고 설치가 용이하며, 바닥슬라브 시공을 위한 서포트(동바리)의 설치가
필요없어 거푸집 설치기간이 단축된다.
3)공사비 절감
설치가 용이하고 간편하므로 시공현장에서의 노동력 소요가 줄어 공사비가 절감 된다.
4)안전
콘크리트 공사중 안전사고의 대부분을 차지하는 거푸집 공사는 시공 불량으로 인한 경우가 많다.
데크플레이트를 이용한 거푸집공사는 현장에서의 안전사고를 줄이는 데 기여한다.
5)미적인 요소
데크플레이트를 외부에 노출되도록 사용하는 경우에 미적인 면에서 우수하다.
6)전천후 시공
지붕시스템의 경우 데크플레이트는 다른 재료와는 달리 날씨에 관계없이 시공이 가능하여 기후에 따른 공기지연의
우려가 적다.
7)품질관리
고도화 되는 엔지니어링 및 생산기술로 제작되는 데크플레이트는 설계기준에 맞는 균질의 품질관리가 가능하다.
8)시공 용이성
데크플레이트 시공은 복잡한 작업공정을 단순화시켜 전기, 통신, 배관, 공기조화 덕트 시공 공정과의 조화가 쉽게
이루어질 수 있다.
또한, 시공 중 필요물품의 야적이나 보행이 가능한 작업대 역할도 한다.
9)깨끗한 공사환경 유지
규격화된 자재의 공장생산, 서포트(동바리)가 필요없어 시공현장에서의 폐기물 발생 우려가 없으며 공사현장도 깨끗하게
관리할 수 있다.
2. 데크플레이트의 종류 및 특징
- 거푸집용 데크플레이트
: 골형 데크플레이트, 펑 데크플레이트(N-Deck, HI-Deck, F-Deck, Power-Deck, etc)
- 철근트러스 데크플레이트 : 철근트러스 + 거푸집용 데크플레이트(Ferro Deck, Super Deck)
- 합성 데크플레이트
: 일반합성 데크플레이트(QL-Deck), 내화구조용 합성 데크플레이트(KEM-Deck, a-Deck,etc)

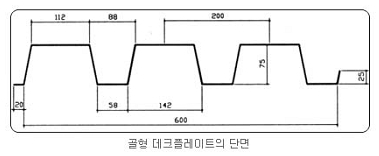

1)골형 데크플레이트
일반적으로 많이 사용되는 데크플레이트로 순수하게 거푸집으로서의 역할을 하도록 제작된 데크플레이트이다.
골 형태로 제작되어 동바리 없이 공사중에 발생되는 가설하중을 받을 수 있도록 한 제품이다.

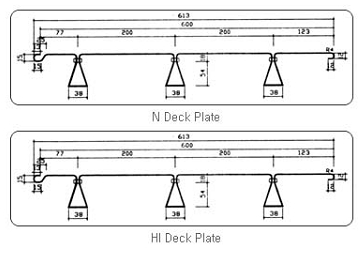

2)펑 데크플레이트 (N-Deck, HI-Deck, F-Deck, Power-Deck, etc)
골형 데크플레이트로서 골의 위쪽으로 2개의 웨브(Web)면을 서로 접하는 리브(Rib) 형태로 제작하고,
보 철골의 플랜지 위로 놓이게 되는 데크플레이트의 양단부는 엔드 클로져(End closure)가 필요 없도록 압착하여
만든 것으로, 바닥 구조체의 두께를 작게 할 수 있고, 2방향 슬라브 배근이 가능하다.
cf. 엔드 클로져(End closure):데크플레이트 단부의 개구면을 막기 위해 설치하여 콘크리트가 데크플레이트 개구부로
새어나오는 것을 방지하는 역할을 한다.

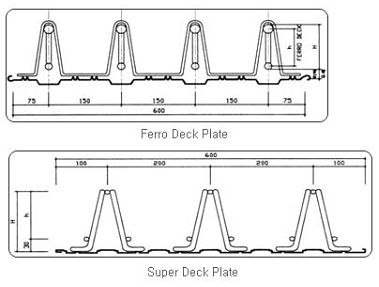

3)철근트러스 데크플레이트 (Ferro Deck, Super Deck)
바닥판에 소요되는 철근 일부를 트러스 형태로 제작한 구조부재와 플랫타입의 거푸집용 데크플레이트를 일체화 한 것으로,
철근트러스에 의해 가설하중을 받을 수 있도록 하여 데크플레이트의 두께를 줄이고 골형을 없앰으로써 전체적인 바닥판의
구조체 두께를 줄일 수 있도록 고안한 것이다.

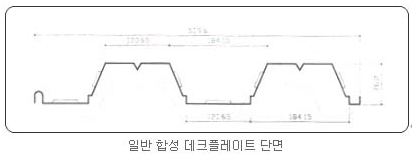

4)일반합성 데크플레이트
철근콘크리트 구조체와 데크플레이트를 일체화시켜 데크플레이트가 구조부재로서 역할을 수행할 수 있도록 개발한 것으로, 데크플레이트와 철근콘크리트의 접촉면을 넓게 하고 구속효과를 높이기 위해 도브 테일(Dove Tail), 엠보싱(Embossing)
등을 가공하여 제작된 데크플레이트이다. 데크플레이트가 구조부재로 사용됨으로써 이에 따른 내화피복이 필요하다.

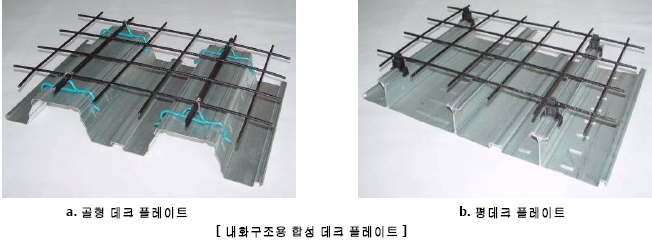

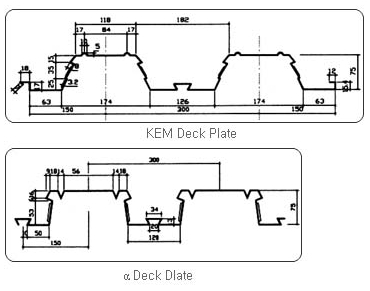

5)내화구조용 합성 데크플레이트 (KEM-Deck, a-Deck,etc)
1. 골형 데크((KEM-Deck, JIF-Deck,a-Deck) ,펑 데크(Ace-Deck, Win Deck, Power-Deck)로 구분
2. Wire Mesh 설치로 별도의 철근 배근 불필요
3. 내화피복 불필요(두께 12~16cm 콘크리트 타설 시 2시간 내화인증)

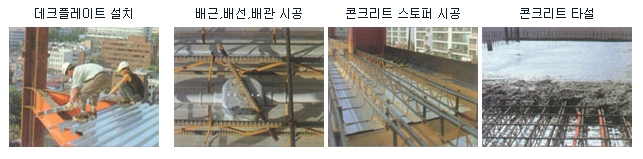

3. 일반적인 시공법
1) 설치된 보 위에 데크플레이트 단부를 30~50mm를 걸쳐 놓고 그 위에 3~4군데 점용접을 실시한다.
2) 바닥슬라브 내에 설치되는 배관 및 배선을 위한 데크플레이트 개구부 관로를 시공한다.
또한 슬라브를 시공하기 위한 철근을 배근을 하고 스페이서를 시공한다.
3) 데크플레이트 단부가 분할이음된 경우 또는 최종단부에 대해 단부개구부를 막아주는 엔드클로져(End Closure)를
설치한다. 또한 콘크리트 타설을 위한 스토퍼(Concrete Stopper)를 설치한다.
cf. 콘크리트 스토퍼(Concrete Stopper):바닥 슬라브 가장자리에 콘크리트 타설을 위한 거푸집 역할을 위해 슬라브 단면에
콘크리트 스토퍼를 설치한다.
4) 바닥 슬라브 설계사양에 맞게 콘크리트를 타설한다. 콘크리트 타설시 한 곳에 집중적인 하중이 발생하지 않도록 골고루
타설하여야 한다.
