무선 청소기 밧데리 빼고 유선으로 만들기.(펌)＜자작사랑이라는 카페에서＞

[폴켄]

충전식 청소기 입니다. 배터리 수명이 다 되어 이리딩굴 저리딩굴 천대받고 있던 것입니다.

너무 구박했나 싶어 배터리를 교체 할려고 알아 보니 제가 직접 배터리 사와서 교체해도 배터리 값만 2만원이 넘습니다.

그것도 중국산으로 말이죠.  비쌉니다. ㅡ.ㅡ^

집에 큰 청소기가 있지만 작은부스러기 청소할때  끌고오는게 귀찮고 배터리 빼고는 멀쩡한데 버리기는 아깝고해서

자작할때 부스러기나 빨아 들일때 사용할려고 개조를 시작합니다. ^-^

솔찍히 배터리 교체할 비용이면 돈 조금 더 보테서  새거 구입하는게 더 낳겠다는 생각이 들거든요.

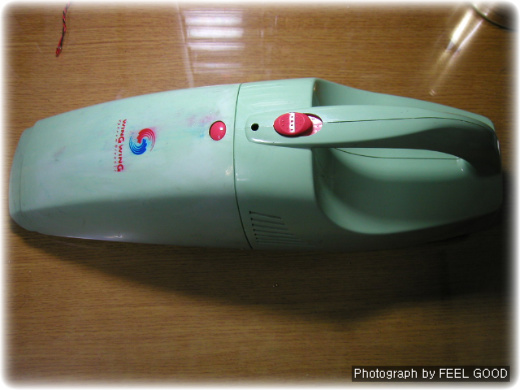

배터리가 죽은 12v 충전식 청소기

얼마전까지 천대 받고 있었죠 ^^

이제 배터리보다 더 강력한(?) 힘으로 새로 태어날겁니다. ^^;;

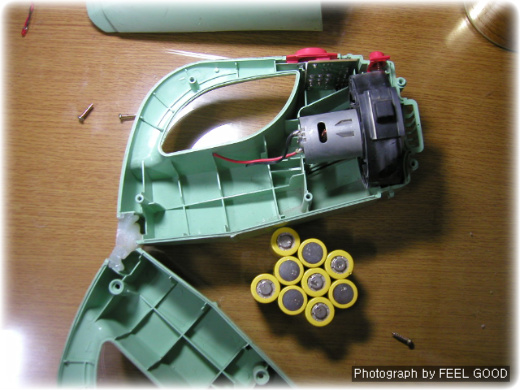

안에 이런 배터리가 들어 있습니다.

필요 없는부분 다 짤라 내고 배터리도 들어 냅니다.

집에 사용하지 않고 굴러 다니는 SMPS 타입 어답타 입니다.

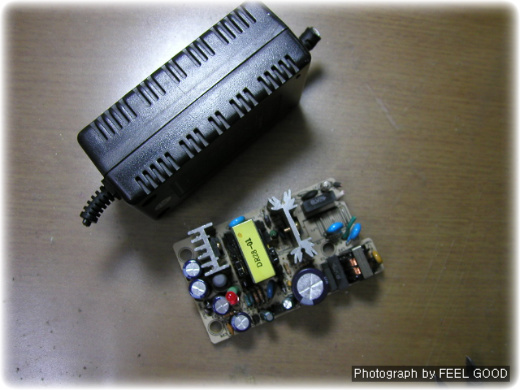

케이스를 분해해서 전선 짤라내고 꺼냈습니다.

거추장 스럽지 않게 어댑터를 청소기 내부에 내장하려합니다.

청소기를 전원부에 물려서 테스트해보니 모터가 1암페어 조금 넘게 먹네요.

아답타는 3A용이라 충분히 넉넉하게 사용할수 있을것 같습니다.

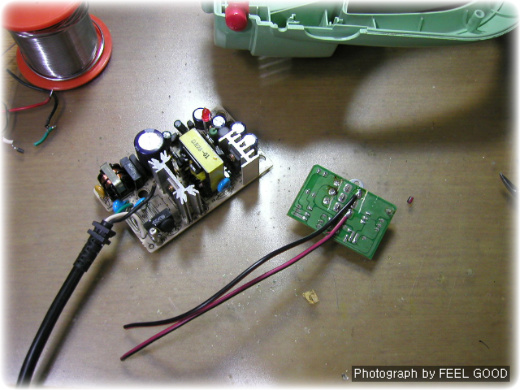

220V 전기 들어오는 선 한가닥을 청소기 스위치에 연결합니다.

혹여 모를 안전을 위해(뭐 위험할것도 없지만...) 스위치외 나머지 결선들은 뽀족한것으로 PCB를 긁어서 끊어 줍니다.

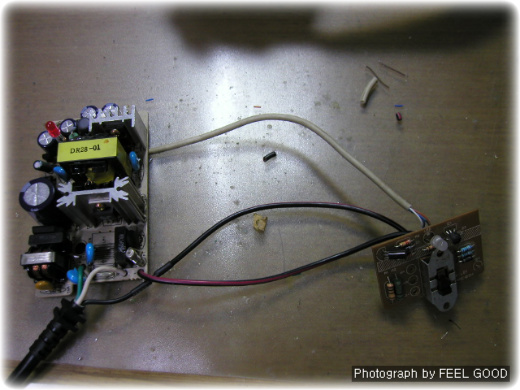

동작유무를 알기위해 아답타 LED를 청소기 스위치 LED 부분에 연결합니다.

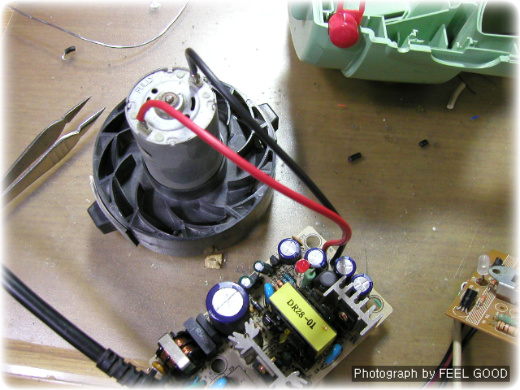

아답타 12V 출력선을 모터로 연결합니다.

극성있으니 맞게 연결해야합니다.

고장나진 않지만 모터가 거꾸로 돌아 청소기가 아니라 송풍기(?)가 될수 있습니다. ^^;;

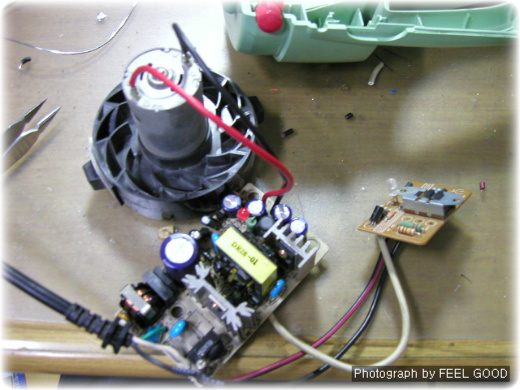

전부 연결된 사진.

모든 선들이 연결되었으니 청소기에 내장할 차례입니다.

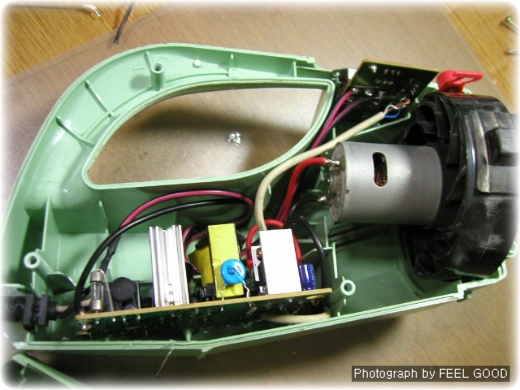

청소기에 내장.

배터리 빼버리니 아답타가 딱맞게 들어가네요 ^^

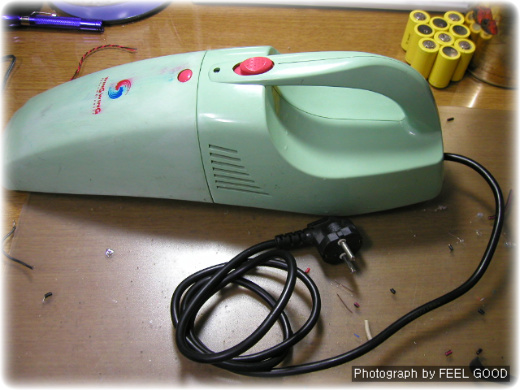

완성했습니다. ^^

이제 강력한(?)힘으로 다시 태어 났으니 자주 사용하며 사랑해 줘야겠습니다. ^^ 수명이 다할 그날까지 말이죠 ^^*
