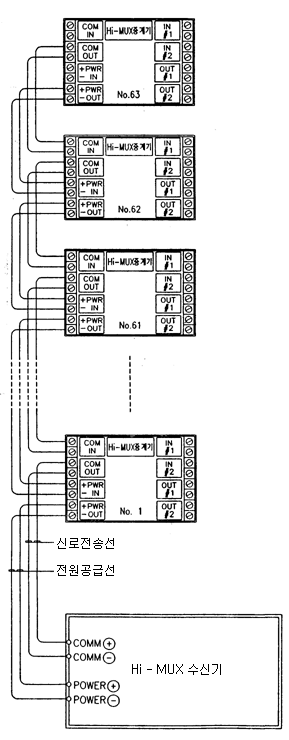

스크랩 수신기와 중계기 결선도

[OMEGA]

NOTE

1. 신호전송선로 2가닥에는 Hi-MUX 중계기 2회로용을 63개까지 접속한다.

2. 중계기에 접속 가능한 방재설비용 기기 장치는 다음과 같다.

1)입력단자(IN # 1,2)
-발신기 및 각종 화재 감지기 회로
-소방용 밸브 개방확인용 압력스위치 회로
-급수밸브 개폐확인용 스위치 회로
-저수위 감시용 FLOT 스위치 회로
-댑파, 방화샷다, 배연창, 배연커튼 및 도어릴리즈 등의 동작 감시회로
-기타 소방관련 설비의 작동 감시 회로

2)출력단자(OUT # 1,2)
-경종,싸이렌 등 경보 회로
-각종 소방용 밸브 기동 회로
-댐파, 방화샷다, 배연창, 배연커튼 및 도어릴리즈 등의 원격제어 회로
-기타 소방관련 설비의 제어 회로

신호전송선: 실드선(HCVV-SB TWIST CABLE 1.2mm-1pr)

전원공급선: 내열전선(HIV, FR-III, FR-8) 2C
(부하전류를 감안하여 전압강하가 2.4V 미만이 되도록 전선의 굵기를선정해야 함)
