베타엔진 밸브 스프링 탄성 계수

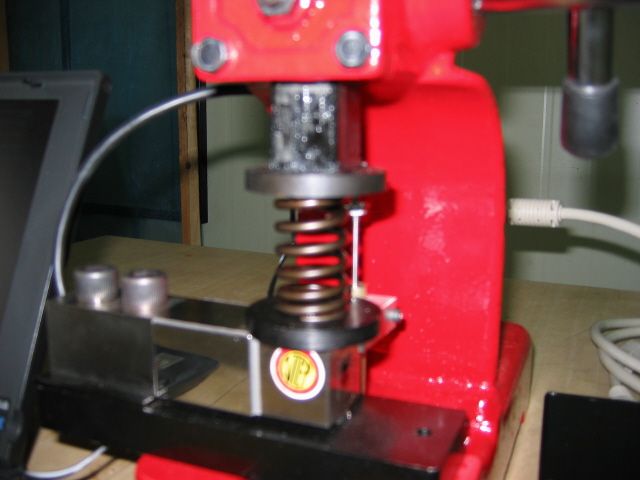

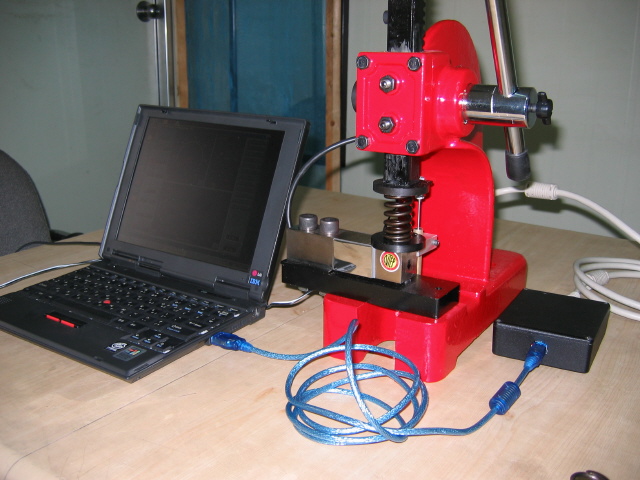

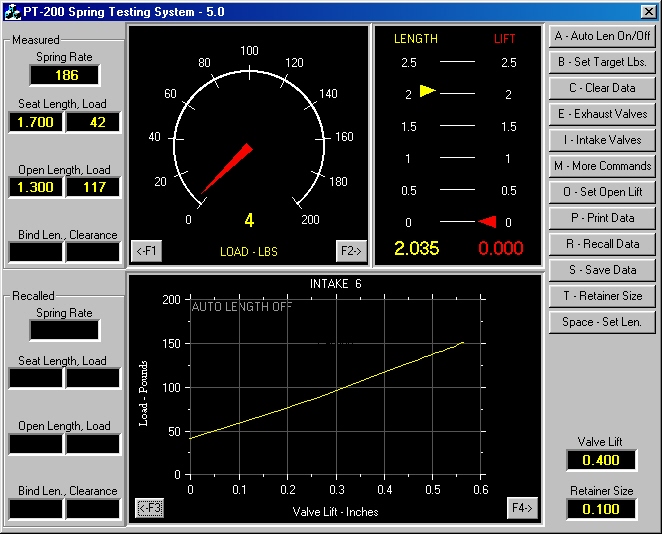

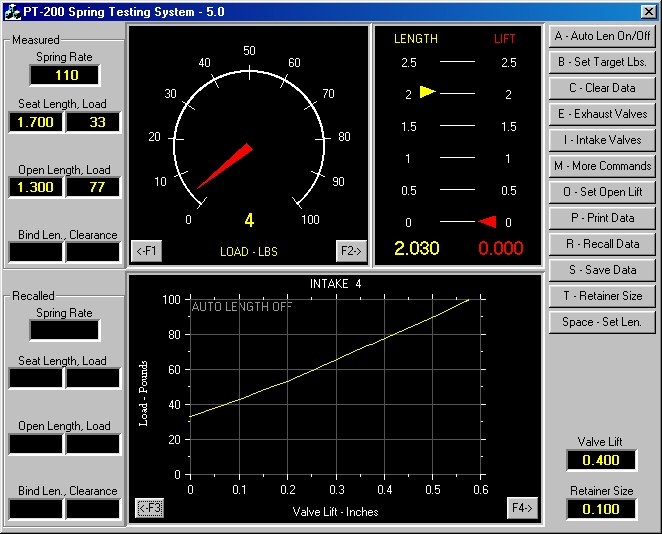

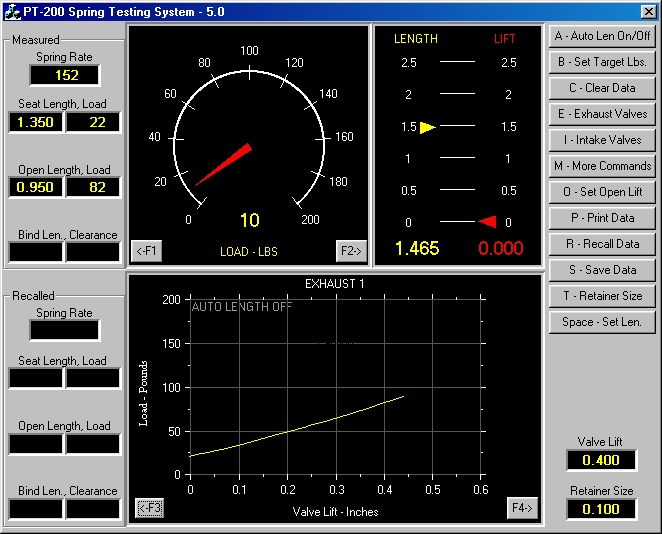

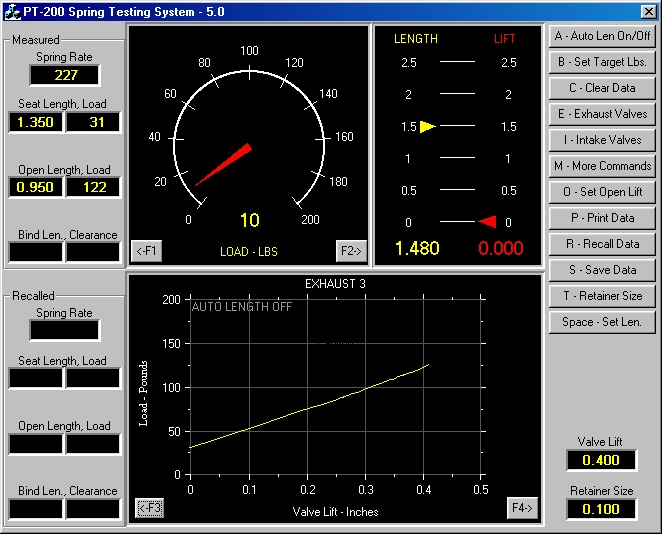

국스오토 고국원 연구원님의 튜너 컬럼을 이전자료실에서 옮겨 싣습니다. -------------------------------------------------------------------- 안녕하세요. 베타 엔진에 사용되는 스프링의 탄성 계수 측정을 하였으며, 그 결과를 참고하셔서 튜닝 하시는데 도움이 되길 바랍니다. 측정단위는 lb/inch입니다. 장비가 외산이라서 단위 표시가 파운드/인치로 되는군요. 베타 엔진은 유압 자동 벨브 간극 장치(HLA)를 사용하는 RD엔진과 기계식 간극 조정 장치(MLA)를 사용하는 XD엔진으로 나누어 집니다. 실험에 사용된 스프링은 5종류입니다. 실험에 사용된 스프링은 RD와 XD 엔진의 스프링입니다 <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/35_cafe_2007_05_04_07_24_463a604e6adad" border=0>RD 스프링(짧은것) XD 스프링(긴것) 그리고 튜닝용으로 개발된 평스프링입니다.(일반스프링은 원형 코일 스프링이지만, 튜닝용은 평 스프링입니다, 주황색) <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/43_cafe_2007_05_04_07_24_463a60f96b923" border=0>또한 듀얼 스프링입니다. 길이가 짧은 것이과 길이가 긴것이 엔진용으로 사용되는 것입니다. <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/3_cafe_2007_05_04_07_24_463a60fb87460" border=0>다음 사진은 실험 사진입니다. <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/48_cafe_2007_05_04_07_24_463a60fd16dfc" border=0> <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/5_cafe_2007_05_04_07_24_463a60fea6166" border=0> 실험 장비에서 측정한 스프링 레이트입니다. lb/inch 의 단위로 좌측 위쪽에 표시되어 있습니다. RD 스프링의 탄성 계수 측정 화면입니다. <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/29_cafe_2007_05_04_07_24_463a610059146" border=0>XD 스프링의 탄성 계수 측정 화면입니다. <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/35_cafe_2007_05_04_07_24_463a6101a9520" border=0> <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/6_cafe_2007_05_04_07_24_463a610312d88" border=0>RD 튜닝 스프링의 탄성 계수 측정 화면입니다. <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/45_cafe_2007_05_04_07_24_463a6106d3f89" border=0> <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/13_cafe_2007_05_04_07_24_463a6109a0c67" border=0> 듀얼 튜닝(짧은것) 스프링의 탄성 계수 측정 화면입니다. 지름이 큰 스프링 <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/35_cafe_2007_05_04_07_24_463a611e41453" border=0> <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/40_cafe_2007_05_04_07_24_463a612acf51e" border=0> 지름이 작은 스프링 <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/12_cafe_2007_05_04_07_24_463a612d3712e" border=0> 조립된 스프링 탄성 계수 <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds39/9_cafe_2007_05_04_07_24_463a612f79d43" border=0>
