탭, 다이스 고르는 법

[리차드킴블]

탭

비교적 지름이 작은 구멍의 암나사를 깎는 공구.

핸드 탭

가장 일반적으로 사용되는 탭으로 탭 핸들에 체결되어 수작업으로 사용되어진다.

보통 3개 1조로 판매되는데

먼저 나사산이 가장 적게 나있는 1#으로 작업하고

두번째로 2#,

세번째로 3# 순으로 작업을 한다.   (낱개는 별도 주문을 요함)

재질에 따라 SK, SKS, HSS로 나눈다. (가격대가 다름)

스파이럴 탭  ( = 기계탭 )

뚫려있는 구멍에 나사내기를 위한 공구로서

탭 날부가 비틀림으로 되어있어 절삭칩 배출이 용이하며

기계에서 주로 사용되므로 기계탭이라고도 한다.

코일 탭

인써트 코일을 장착하기 위한 기능성 탭으로서 일반탭과는 규격이 다르다.

코일 탭은 코일의 외경에 맞는 탭이다.

핸드 탭과 스파이럴 탭, 이중 탭(P 탭)으로 나누어 진다.

다이스

숫나사를 깎는데 사용되는데 다이스 핸들에 넣어 나사를 가공한다.

중요 :

탭이나 다이스를 공구상에 사러가실때,

가장 좋은것은 사용을 원하는 규격의 볼트나 너트를 들고 가시는 것입니다.

(두번 걸음할 필요가 없겠지요)

샘플을 못 가져 가신다면 꼭 확인해 주세요.

예를 들어 내가 부르는 10mm라는 규격이

머리가 10mm인지

아니면 나사산쪽이 10mm인 것인지.

공구상들은 나사산쪽을 기준으로 보는 경우가 많고

정비하시는 분들은 볼트머리를 기준으로 보는 경우가 많으니

그냥 "10mm 탭 주세요" 하면 10 * 1.25 탭을 줄 가능성이 많으니까요.

(원하신건 6 * 1.0탭 일겁니다)

볼트 머리를 기준으로 한 탭 규격

8mm                 5 * 0.8

10mm               6 * 1.0

12mm               8 * 1.25

14mm              10 * 1.25 (mm 일때)           10 * 1.5 (inch 일때)

17mm              12 * 1.25                         12 * 1.5

17mm              14 * 1.25 (스파크 플러그)     14 * 1.5 (오일곡구)

추가정보

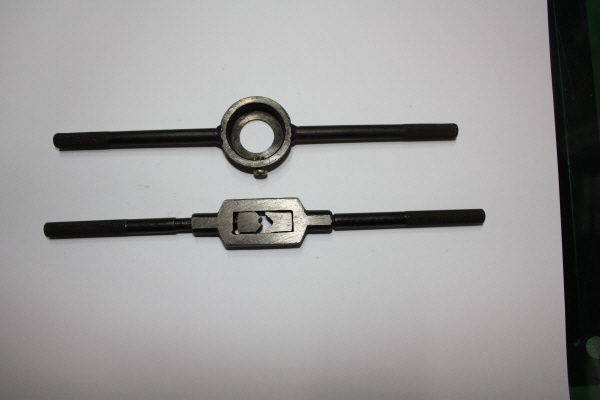

아래 사진은 기본적으로 판매되는 수동 다이스 핸들과 탭 핸들입니다.  (자동도 따로 있지요)

아래 사진은 개량된 수동 탭 핸들과 다이스 핸들이지요.

개량된 탭 핸들은 스파크 플러그 작업시 좋습니다.
