프리액션밸브 작동원리

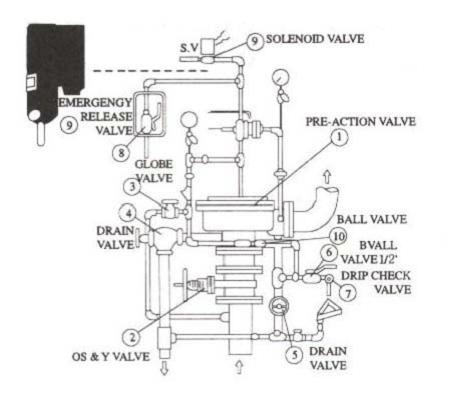

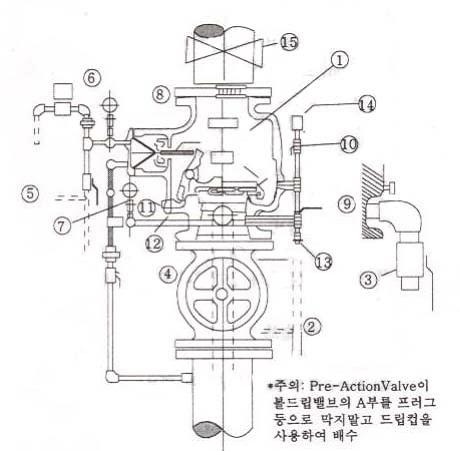

<DIV id=bbs_contents class=bbs_contents> <DIV class=bbs_contents_inbox> <DIV id=user_contents class="user_contents tx-content-container scroll" style="DISPLAY: block" name="user_contents"> <TABLE class=protectTable> <TBODY> <TR> <TD> <xSCRIPT type=text/javascript>//<![CDATA[ document.write(removeRestrictTag()); //]]></xSCRIPT> I. 일반형 1) 구성 <A class=con_link name=#56400fac target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=414 cellSpacing=0 cellPadding=0 width=672 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=414 vAlign=middle width=426> <A class=con_link name=#56400f98 target=_blank></A><IMG class=c border=0 alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds15/2_cafe_2007_03_28_17_09_460a22c7c5618"> </TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm" height=414 vAlign=middle width=245> ① 준비작동밸브 본체 ② 1차측제어밸브 ③ GLOBE VALVE ④ 배수밸브(50mm) ⑤ 배수밸브(25mm) ⑥ 볼밸브(15mm) ⑦ Drip Check Valve ⑧ 수동기동밸브   (Emergency Release Valve) ⑨ 전자밸브(Solenoid Valve) ⑩ 볼밸브</TD></TR></TBODY></TABLE>   <A class=con_link name="[문서의 처음]" target=_blank></A> 2) 작동방법  <A class=con_link name=#56400fa6 target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=407 cellSpacing=0 cellPadding=0 width=673 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=88 vAlign=middle width=44> 작동  순서</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=88 vAlign=middle width=629> ‣ 전자동으로 작동되므로 수동조작 불필요  ‣ 화재시 감지기가 작동되면 솔레노이드밸브⑨가 열리면서 1,2차 균압되어 있던 프리액션밸브 ①의 2차측 압력이 떨어지므로 균압 상태가 파괴되면서 밸브의 디스크가 열려 밸브 2차측 챔버로 부터 sp헤드까지 물이 충만하게 된다. ‣  이때에 화재가 점차로 커지면 sp헤드가 작동되면서 관내에 충압 되어 있던 물이 살수 되어 소화</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=224 vAlign=middle width=44> 작동후조치 (제수및복구)</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=224 vAlign=middle width=629> ‣ 소화 후 제수(制水) 및 배수 - 완전소화를 확인한 후 제어반을 복구하여 경보 및 펌프가동 정지 - OS&Y형 밸브②를 잠그고 배수밸브④와⑤를 열어 완전 배수 - 볼밸브⑥을 열고,드립첵크밸브⑦의 버튼을 눌러 완전 배수를 확인 ‣ 소화 태세의 복구 - 작동된 SP헤드 및 파손, 소손된 부분의 부품을 교환하여 원상태로 복구 - 배수밸브④와⑤를 잠그고 제어반의 복구를 확인 - 수동기동밸브⑧과 밸브⑩은 반드시 잠겨져 있어야 함. - 위와 같이 각종밸브의 개폐상태가 확인되면 글로우브밸브③을 먼저 열고 밸브②를 서서히 열어 배관 내부의 수압이 안정되면 밸브③을 다시 잠금</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=94 vAlign=middle width=44> 작동  시험</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=94 vAlign=middle width=629>  ‣  수동기동밸브(비상밸브)⑧을 열어 경보발령 및 펌프기동을 확인 ‣  확인되면 곧 밸브②를 속히 잠그고 제수작업 실시 ‣  소화태세로 완전 복구 ※ 현장 여건에 따라 제어반의 경보장치 정지 상태로 할 후 작동 시험 실시</TD></TR></TBODY></TABLE>   <A class=con_link name="[문서의 처음]" target=_blank></A> II. SDV형 1) 구성 <A class=con_link name=#56400fad target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=464 cellSpacing=0 cellPadding=0 width=679 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=464 vAlign=middle width=385> <IMG class=c border=0 alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds29/26_cafe_2007_03_28_17_09_460a22d4533c9"> <A class=con_link name=#56400f9a target=_blank></A></TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm" height=464 vAlign=middle width=294> ① 준비작동밸브 본체 ② 1차측제어밸브(OS&Y형 밸브) ③ DRAIN VALVE ④ 볼밸브(중간챔버 급수용) ⑤ 수동기동밸브   (Emergency Release Valve) ⑥ 전자밸브(Solenoid Valve) ⑦ 압력계(1차측) ⑧ 압력계(중간챔버용) ⑨ 경보시험밸브 ⑩ 중간챔버 ⑪ 첵크밸브 ⑫ 복구레버(밸브후면) ⑬ 자동배수밸브 ⑭ 압력스위치 ⑮ 2차측 제어밸브(OS&Y형 밸브)</TD></TR></TBODY></TABLE>     <A class=con_link name="[문서의 처음]" target=_blank></A> <A class=con_link name="[문서의 처음]" target=_blank></A>  2) 작동방법 <A class=con_link name=#56400fa7 target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=361 cellSpacing=0 cellPadding=0 width=677 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=131 vAlign=middle width=44> 작동 순서</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=131 vAlign=middle width=633> ‣ 2차측 제어밸브 ⑮를 잠금 ‣ 화재시 감지기가 작동되면(1개 회로작동시는경보장치 작동) 솔레노이드밸브⑥이 열리면서 1,2차 균압되어 있던 프리액션밸브 ①의 중간챔버 ⑩의 압력이 저하로(푸시로드 후진,레버후진,크래퍼 개방) 균압상태가 파괴되면서 2차측 제어밸브까지 물이 충만 ‣  경보장치 작동 ‣ 펌프기동 및 압력유지</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=288 vAlign=middle width=44> 작동 후 조치 (제수 및 복구)</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=288 vAlign=middle width=633> ‣ 소화후 제수(制水) 및 배수 - 1차측 제어밸브(OS&Y형 밸브)② 및 볼밸브④를 잠그고 - 배수밸브 ③ 및 수동기동밸브⑤를 열어 완전 배수 - 제어반을 복구하여 경보 및 펌프가동정지 확인 ‣ 소화 태세의 복구 - 복구레버 ⑫를 반시계 방향으로 돌려 크래퍼 폐쇄(소리로 확인) - 배수밸브③ 및 수동기동밸브 ⑤을 잠금 - 중간챔버 급수용 볼밸브 ④ 개방 ⇒ 중간 챔버에 급수 ⇒ 압력계 ⑧ 확인 - 1차측 제어밸브②를 서서히 개방 - 중간챔버 급수용 볼밸브④잠금 - 제어반 스위치 상태 확인 - 2차 측 제어밸브⑮ 서서히 개방</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=187 vAlign=middle width=44> 작동 시험</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=187 vAlign=middle width=633> ‣ 2차 측 제어밸브 ⑮ 잠금 ‣  경보시험밸브⑨ 개방  ⇒ 압력스위치 연동  ⇒ 경보장치 작동 ‣ 경보 확인 후 시험밸브 ⑨ 잠금 ‣ 자동배수밸브 ⑬ 수동개방(버튼누름) ⇒ 배수 및 복구 ‣ 제어반 스위치 상태확인 ‣ 2차측 제어밸브 ⑮ 서서히 개방 ‣ 소화태세로 완전 복구 ※ 현장 여건에 따라 제어반의 경보장치 정지 상태로 할 후 작동 시험 실시</TD></TR></TBODY></TABLE>       <A class=con_link name="[문서의 처음]" target=_blank></A> 3. FPC형 1) 구성 <A class=con_link name=#56400fae target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=504 cellSpacing=0 cellPadding=0 width=675 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=504 vAlign=middle width=385> <IMG class=c border=0 alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds27/21_cafe_2007_03_28_17_10_460a22e0d5c1c"> <A class=con_link name=#56400f9c target=_blank></A></TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm" height=504 vAlign=middle width=290> ① 준비작동밸브 본체 ② 1차측제어밸브(OS&Y형 밸브) ③ 볼밸브(중간챔버 급수용) ④ 드레인밸브(2차측 연결) ⑤ 수동기동밸브   (Emergency Release Valve) ⑥ 전자밸브(Solenoid Valve) ⑦ 압력계(1차측) ⑧ 볼밸브 ⑨ 경보시험밸브 ⑩ 압력스위치 ⑪ 첵크밸브   (본체와 중간챔버 급수용배관과 연결) ⑫ 중간챔버 ⑬ 2차측 제어밸브(OS&Y형 밸브) ⑭ PORV   (Pressure Operated Relief Valve)</TD></TR></TBODY></TABLE>  2) 작동방법 <A class=con_link name=#56400fa8 target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=246 cellSpacing=0 cellPadding=0 width=673 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=147 vAlign=middle width=55> 작동 순서</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=147 vAlign=middle width=618> - 2차측 제어밸브 ⑬을 잠금 - 감지기 2개 회로 작동되면(1개 회로작동시는 경보장치 작동) 솔레노이드밸브⑥이 열리면서 1,2차 균압되어 있던 프리액션밸브①의 중간챔버⑫의 압력이 저하로(크래퍼 개방) 균압상태가 파괴되면서 2차측 제어밸브까지 물이 충만 - PORV ⑭ 작동(중간챔버압력저하 상태 지속) - 경보장치 작동 - 펌프 기동 및 압력 유지</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=299 vAlign=middle width=55> 작동 후 조치 (제수 및 복구)</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=299 vAlign=middle width=618> ‣  소화후 제수(制水) 및 배수 - 1차측 제어밸브(OS&Y형 밸브)② 및 볼밸브③를 잠그고 - 배수밸브 ④ 및 수동기동밸브⑤를 열어 완전 배수 - 제어반을 복구하여 경보 및 펌프가동 정지 확인 ‣  소화 태세의 복구 - 배수밸브④ 및 수동기동밸브⑤을 잠금 - 중간챔버 급수용 볼밸브③ 개방 ⇒ 중간챔버에 급수(크래퍼 자동복구) ⇒압력계⑦확인 - 1차측 제어밸브②를 서서히 개방 - 중간챔버 급수용 볼밸브③잠금 - 제어반 스위치 상태 확인 - 2차측 제어밸브⑬ 서서히 개방</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=184 vAlign=middle width=55> 작   동   시   험</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=184 vAlign=middle width=618> ‣  2차 측 제어밸브⑬잠금 ‣  경보시험밸브⑨ 개방 ⇒ 압력스위치 연동 ⇒ 경보장치 작동 ‣  경보 확인 후 시험밸브 ⑨ 잠금 ‣  자동배수밸브⑬ 수동개방 ⇒ 배수 및 복구 ‣  제어반 스위치 상태확인 ‣  2차측 제어밸브 ⑬ 서서히 개방 ‣  소화태세로 완전 복구 ※ 현장 여건에 따라 제어반의 경보장치 정지 상태로 할 후 작동 시험 실시</TD></TR></TBODY></TABLE> <A class=con_link name="[문서의 처음]" target=_blank></A>  4. SCV형(세진 크래퍼 TYPE) 1) 구성 <A class=con_link name=#56400faf target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=454 cellSpacing=0 cellPadding=0 width=675 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=454 vAlign=middle width=453> <IMG class=c border=0 alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds33/36_cafe_2007_03_28_17_10_460a22ecad0fa"> <A class=con_link name=#56400f9e target=_blank></A></TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm" height=454 vAlign=middle width=223> ① 준비작동밸브 본체 ② 1차측제어밸브(OS&Y형 밸브) ③ DRAIN VALVE ④ 압력공급볼밸브     (중간챔버급수용) ⑤ 수동기동밸브    (Emergency Release Valve) ⑥ 전자밸브 (Solenoid Valve) ⑦ 압력계(1차측) ⑧ 압력계(중간챔버용) ⑨ 경보시험밸브 ⑩ 볼밸브 ⑪ 드레인콕크 ⑫ 복구레버(밸브후면) ⑬ 자동배수밸브 ⑭ 압력스위치 ⑮ 2차측 제어밸브(OS&Y형밸브) </TD></TR></TBODY></TABLE> 2) 작동방법 <A class=con_link name=#56400fa9 target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=205 cellSpacing=0 cellPadding=0 width=656 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=128 vAlign=middle width=49> 작동 순서</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=128 vAlign=middle width=607> ‣  2차측 제어밸브⑮를 잠금 ‣  화재시 감지기가 작동되면(1개 회로작동시는 경보장치 작동) 솔레노이드밸브⑥이 열리면서 1,2차 균압되어 있던 프리액션밸브 ① 의 중간챔버⑩의 압력이 저하로(푸시로드 후진, 레버 후진, 크래퍼 개방) 균압상태가 파괴되면서 2차측 제어밸브까지 물이 충만 ‣  경보장치 작동 ‣  펌프 기동 및 압력 유지</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=302 vAlign=middle width=49> 작동 후 조치 (제수 및 복구)</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=302 vAlign=middle width=607> ‣  소화후 제수(制水) 및 배수 - 1차측 제어밸브(OS&Y형 밸브)② 및 볼밸브④를 잠그고 - 배수밸브 ③ 및 수동기동밸브⑤를 열어 배수하고 드레인 콕크⑪을 열어 밸브내를 완전배수 - 제어반을 복구하여 경보 및 펌프가동정기 확인 ‣  소화 태세의 복구 - 복구레버⑫를 반시계방향으로 돌려 크 래퍼 폐쇄(소리로 확인) - 배수밸브③ 및 수동기동밸브⑤를 잠금 - 중간챔버 급수용 볼밸브④ 개방⇒중간 챔버에 급수⇒압력계⑧ 확인⑤밸브를 열어AIR제거 - 1차측 제어밸브②를 서서히 개방 - 중간챔버 급수용 볼밸브④ 잠금 - 제어반 스위치 상태 확인 - 2차측 제어밸브⑮ 서서히 개방</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=210 vAlign=middle width=49> 작동 시험</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=210 vAlign=middle width=607> ‣  2차측 제어밸브⑮잠금 ‣  경보시험밸브⑨ 개방 ⇒ 압력스위치 연동  ⇒ 경보장치 작동 ‣  경보 확인후 시험밸브 ⑨ 잠금 ‣  자동배수밸브 보턴⑬ 누름⇒경보중지 ‣  제어반 스위치 상태확인 ‣  2차측 제어밸브⑮ 서서히 개방 ‣  소화태세로 완전 복구 ※ 현장 여건에 따라 제어반의 경보장치 정지 상태로 할 후 작동 시험 실시</TD></TR></TBODY></TABLE> <A class=con_link name="[문서의 처음]" target=_blank></A>  5. 세진 다이어후램 TYPE <A class=con_link name=#56400fb0 target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=408 cellSpacing=0 cellPadding=0 width=675 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=408 vAlign=middle width=358> <IMG class=c border=0 alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds29/32_cafe_2007_03_28_17_10_460a22fb11c4a"> <A class=con_link name=#56400fa0 target=_blank></A></TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm" height=408 vAlign=middle width=317> ① 준비작동밸브 본체 ② 1차측제어밸브(OS&Y형 밸브) ③ 25mm 드레인밸브 ④ 압력공급밸브 ⑤ 수동기동밸브(Emergency Release Valve) ⑥ 전자밸브(Solenoid Valve) ⑦ 압력계(1차측) ⑧ 압력제어부 게이지(2차측) ⑨ 경보시험밸브 ⑩ PORV(Pressure Operated Relief Valve) ⑪ 첵크밸브   (본체와 중간챔버 급수용 배관과 연결) ⑫ 중간챔버 ⑬ 자동배수밸브 ⑭ 압력스위치 ⑮ 2차측 제어밸브(OS&Y형 밸브)</TD></TR></TBODY></TABLE> 1) 구성 2) 작동방법 <A class=con_link name=#56400faa target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=264 cellSpacing=0 cellPadding=0 width=656 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=122 vAlign=middle width=41> 작동 순서</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=122 vAlign=middle width=615> ‣  2차측 제어밸브⑮를 잠금 ‣  감지기 2개 회로 동작되면(1개 회로작동시는경보장치 작동) 솔레노이드밸브⑥이 열리면서 1,2차 균압되어 있던 프리액션밸브 ① 의 중간챔버⑫의 압력이 저하로(크래퍼 개방) 균압상태가 파괴되면서 2차측 제어밸브까지 물이 충만 ‣  PORV⑩작동(중간챔버 압력저하 상태지속) ‣  경보장치 작동 ‣  펌프기동 및 압력유지</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=282 vAlign=middle width=41> 작동 후 조치 (제수 및 복구)</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=282 vAlign=middle width=615> ‣  소화후 제수(制水) 및 배수 - 1차측 제어밸브(OS&Y형 밸브)② 및 볼밸브④를 잠그고 - 배수밸브 ③을 완전 배수후 잠금(이때밸브는 자동으로 닫힘) - 제어반을 복구하여 경보 및 펌프가동정기 확인 ‣  소화 태세의 복구 - 배수밸브③을 잠금 - 밸브④를 개방하고 수동기동밸브⑤에 물이 흐르면 ⑤ 밸브 잠금(이때, ⑧번 압력게이지에 압력 표시) - 1차측 제어밸브②를 서서히 개방하면  ⑦번 1차측 게이지에 압력표시 - 중간챔버 급수용 볼밸브③ 잠금 - ⑦⑧번 압력게이지에 압력이 표시되고⑬번 자동배수밸브를 눌러 수압이 걸리지 않으면 작동준비 완료 - 제어반 스위치 상태 확인 - 2차측 제어밸브⑮ 서서히 개방</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=173 vAlign=middle width=41> 작동 시험</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=173 vAlign=middle width=615> ‣  2차측 제어밸브⑮잠금 ‣  경보시험밸브⑨ 개방 ⇒ 압력스위치⑭ 연동 ⇒ 경보장치 작동 ‣  경보 확인 후 시험밸브 ⑨ 잠금 ‣  자동배수밸브⑬ 누르면 ⇒ 경보중지 및 복구 ‣  제어반 스위치 상태 확인 ‣  2차측 제어밸브⑮ 서서히 개방 ‣  소화태세로 완전 복구 ※ 현장 여건에 따라 제어반의 경보장치 정지 상태로 할 후 작동 시험 실시</TD></TR></TBODY></TABLE> 6. 우당 WPV TYPE 1) 구성 <A class=con_link name=#56400fb1 target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=404 cellSpacing=0 cellPadding=0 width=675 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=404 vAlign=middle width=532> <A class=con_link name=#56400fa2 target=_blank></A><IMG class=c border=0 alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds29/15_cafe_2007_03_28_17_10_460a230a52ada"> </TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm" height=404 vAlign=middle width=143> ① 셋팅밸브 ② 드레인밸브 ③ 솔레노이드밸브 ④ 경보시험밸브</TD></TR></TBODY></TABLE> 2) 작동방법 <A class=con_link name=#56400fab target=_blank></A> <TABLE style="BORDER-TOP: medium none; BORDER-RIGHT: medium none; BORDER-COLLAPSE: collapse; BORDER-BOTTOM: medium none; BORDER-LEFT: medium none" height=153 cellSpacing=0 cellPadding=0 width=656 border=1> <TBODY> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=252 vAlign=middle width=45> 작동 순서</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=252 vAlign=middle width=611> ‣  작동순서 - 2차측 제어밸브를 잠금 - 감지기 2개 회로 작동되면(1개회로 작동시는 경보장치 작동) 솔레노이드밸브③이 열리면서 1,2차 균압되어 있던 프리액션밸브의 중간챔버의 압력이 저하로(크래퍼 개방) 균압상태가 파괴되면서 2차측 제어밸브까지 물이 충만 - 솔레노이드 배수관으로 물이 쏟아지며, 2차 압력계가 박동되고 화재경보가 발신되면서 2차측 화재지점(또는 시험방수구)로 신속하게 소화수 방출 - 경보장치 작동 - 펌프 기동 및 압력 유지 ‣ 시스템 유지 - 개방: 1차 개폐밸브  2차 개폐밸브 - 폐쇄: 프리액션밸브 본체 및 ①,②,③,④ 밸브</TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=214 vAlign=middle width=45> 작동 후 조치 (제수 및 복구)</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=214 vAlign=middle width=611> ‣  소화 태세로의 복구 - 1차측 개폐밸브(OS&Y형밸브) 를 폐쇄하여 펌프급수를 차단 - 배수밸브 ②을 열어 완전배수후 잠금(이때, 밸브는 자동으로 닫힘) - 제어반을 복구하여 경보 및 펌프가동 정지 확인 - 솔레노이드밸브③의 시트복구를 위해 복구단추를 1회 당김 - 셋팅밸브①을 개방하면 1차 압력계만 작동되고 프리액션밸브시트가 가압수에 의해 폐쇄됨 - 1차 개폐밸브를 개방하여 2차측으로 누수 및 경보신호가 없고 2차압력계가 "0"위치이면 정상적인 셋팅임 - 제어반 스위치 상태 확인 - 2차측 제어밸브 서서히 개방 </TD></TR> <TR> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=257 vAlign=middle width=45> 작동  시험</TD> <TD style="BORDER-TOP: #000000 0.12mm solid; BORDER-RIGHT: #000000 0.12mm solid; BORDER-BOTTOM: #000000 0.12mm solid; BORDER-LEFT: #000000 0.12mm solid" height=257 vAlign=middle width=611> ‣  화재경보만 시험 - 경보시험밸브④를 개방하면본체를 개방하지 않고도 화재경보발신의 이상여부를 점검할 수 있고 이때 2차측으로 넘어간 시험수는 자동으로 배수됨 - 압력스위치 연동   ⇒ 경보장치(SIREN)작동 - 경보 확인후 시험밸브④잠금   ※ 현장 여건에 따라 제어반의 경보장치정지 상태로 할 후 작동 시험 실시 ‣  배관의 청결유지System Clean - 배관내에 이물질 침투가 없도록 여과된 물을 공급해야 시트손상 및 오작동을 방지할 수 있음 - 크린체크밸브 캡을 열어 여과망을 자주청소하면 셋팅아벽이 정상적으로 공급됨. - 설치공사 및 압력가압시 주변 배관과 압력계가 손상되지 않도록 주의 - 기동조작부가 방해되지 않도록 보온 처리하여 동파사고 및 피해방지 </TD></TR></TBODY></TABLE></TD></TR></TBODY></TABLE> <TABLE class=clearTable> <TBODY> <TR> <TD> </TD></TR></TBODY></TABLE></DIV></DIV></DIV> <xSCRIPT type=text/javascript>//<![CDATA[ redefineLink(); setImageId('user_contents'); //]]></xSCRIPT>
