WRITELOG 를 이용한 CONTEST CW SETUP

[찌한마디(HL5YI)]

안녕 하십니까 ?

요즘 주말 마다 열리는 각 종 CONTEST 에 관한 문의가 많아, 현재 제가 사용중인

S/W WRITELOG V11.11 을 이용한 CONTEST 참가 시 S/W 기본 세팅 방법을 설명하고자 합니다.

오래전에는 손으로 수기 작성 하였지만 요즘은 거의 컴퓨터를 이용합니다.

모든 화일은 ADI 화일로 변환 각 종 S/W 와 호환이 가능합니다.

먼저 지금 올리는 버전이 V11.11 이기에 좀 구 버전입니다. 양해를 부탁드립니다.

요즘 나오는 V12 이상에서는 ICON 을 이용하여 훨씬 더 쉽게 사용하게 되어 있습니다.

저도 아직 사용을 해보지 않은 버전 이므로 차후에 다시 정리하여 올리도록 하겠습니다.

그리고 여기에 올리는 것은 제가 평소 즐겨사용하는 MACRO 방식이므로, 언제든지 수정이 가능 합니다.

>> 유의 사항 <<

신호 레포트를 주실때 일반적인 교신에서는 55 / 559 을 주고 받지만...

콘테스터의 경우 59 / 599 으로 통일 을 하시기 바랍니다...ㅎㅎ

신호가 안들리면 교신이 안되니, 콘테스트의 경우 거의 전부 기본적으로  59 / 599 을 주고 받습니다...

=================================

 1 . ARRL 160m CW 콘테스터 모듈을 가지고 일단 설명합니다.

 ( 신년 콘테스터. 3.1 절. 8.15 콘테스터를 위한 KDN 모듈도 있습니다. 차후 올리겠습니다. )

 2. 최초 라이트로그 화면에서 File ==>> New 를 누르시면 다음과 같은 화면이 나옵니다.

이것은 최초 자신이 참가 하고자 하는 전세계 콘테스터 모듈 이라고 합니다.

이것을 맞게 설정해야만, 교신이 끝난후, 정확한 점수와 멀티 계산이 됩니다.

대륙별 주파수별, 멀티 를 전부 수 작업으로 하지 않고, 컴퓨터가 다 해주니 정말 편리 합니다.

오래전에는 일일이 손으로 작성하고, 계산하고 하여 PAPER SHEET 를 우편으로 접수 했던 시절에 비하면....

요즘은 컴퓨터로 교신하고 (MACRO 를 이용 하므로 매우 편리 한것 같습니다. )

<<< 저는 일반 교신도 CW KEY 가 아닌 컴퓨터 키보드로 송신 합니다..ㅎㅎ >>>

 하지만 아직도 수신은 귀로 하고, DX 국 SPILT 교신시에는 CW SKIMMER 를 이용 하기도 합니다.

 ( 추후 뒤에서 설명함) ........

3. 아래의 각 종 콘테스터 모듈을 먼저 선택하고 OK 클릭합니다.

  ( 이 모듈에 관한 내용이  변경 될 때는  www.writelog.com 사이트에 한번씩 들어가시면 변경된 내용이 새롭게 공지되며 무료 다운이 가능합니다..

> 단 라이트로그는 유료 버전이지만, 전세계 HAM 들이 좋아하는 순위 5위 안 의 S/W 입니다.

< << N1MM 같은 무료 S/W 도 있습니다..... >>

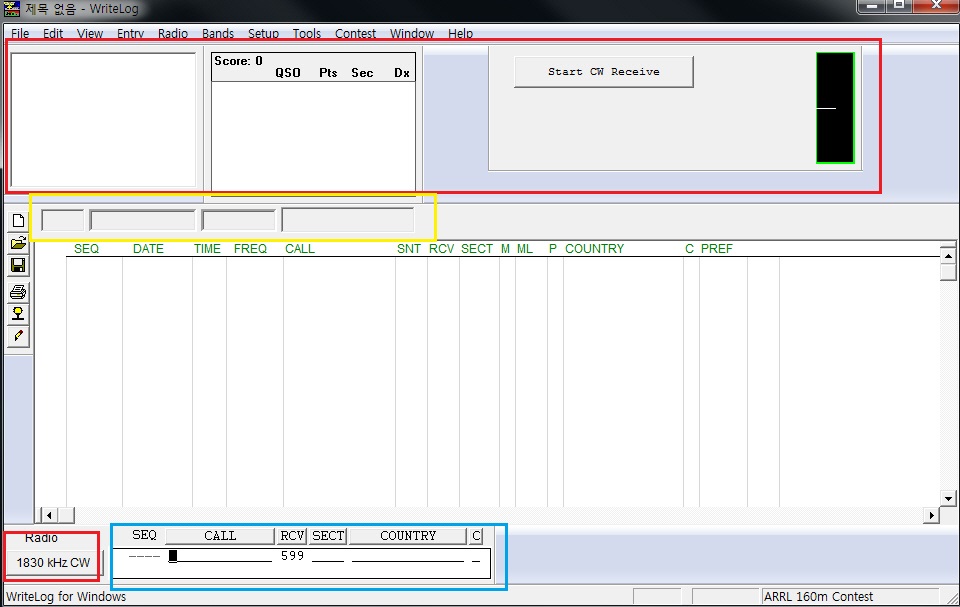

4. 최초 화면에서 콘테스터에 필요한 창들을 설정 한것 입니다.

이 화면은 최초 화면에서 Windows ==>> 클릭하시면 나옵니다. ( 아래 그림 참조 )

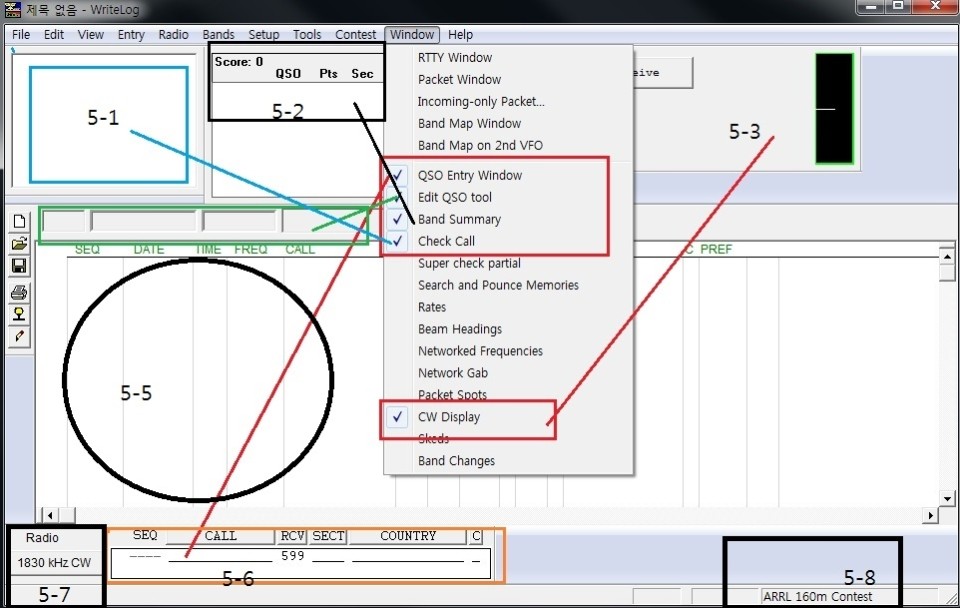

5. 전체 그림을 표시하다보니 좀 복잡합니다. 번호 잘 보시고 이해 바랍니다.

5-1 Check Call 창 ==>> 상대신호를 수신하고 아래 의 QSO  란에 기록을 하면 중복, 또는 밴드별 교신 상태등을 표시해 줍니다.

5-2 Band Sumrry ==>> 밴드별 교신국수와 점수를 나타내는 창.

5-3 CW DISPLAY ==>> CW 수신 되는 파형을 나타냅니아. 파형을 보면서 가장 잘 들리는 주파수에 맞추면 됩니다.

5-4 Edit  QSO tool ( 화면에 번호가 누락,,, 녹색창,,)

     화면 중간 5-5 에 기록된 내용이 잘못 되어 수정시 그 부분을 클릭하면, 이 창에서 수정이 가능합니다.

5-5 교신 기록 창.( 교신 내용이 기록되는 창  아래 부분의 2장 사진  참조 바랍니다. )

5-6  QSO Entry  Window ==>> 교신하는 내용을 입력하는 곳 입니다.

SEQ = 교신 순서 번호가 자동으로 나타납니다 ( 아래의 %3,,,에서 001..002 자동으로 송신됨 )

CALL = 상대방의 콜 사인 입력하는 곳

RCV 상대방이 나에게 보낸 신호 레포트

599, 599 번호, 599PM45, 599024(나이)CQ.ZONE 등..등,)

SENT 제가 상대방에게 보내는 레포토

( 599, 599 번호, 599PM45, 599024(나이)CQ.ZONE 등..등,)

주) 위 내용은 각종 콘테스터 마다 다릅니다. 일일이 확인해야 합니다.

( https://www.contestcalendar.com/

COUNTRY : 교신 상대방의 칸츄리명이 표시 됩니다.

5-7 S/W 와 무전기가 인터패이스를 통하여 연결된 상태를 표시합니다.

 무전기와 SETTING 이 정상이면 화면처럼 주파수와 모드가 나오고, 무전기 주파수를 바꾸면 따라 바뀝니다.

5-8 현재 사용중인 컨테스터 명을 나타 냅니다.

 ( 주) CQ WPX. CQ WPX CW, CQWPX SSB .CQ WW SSB. CQ WW CW. CQ  WW RTTY. 등...

  이름이 비슷하지만 점수 와 멀티 등 계산 방식이 다르므로 철저한 확인 부탁드립니다.

 이것이 틀리면 로그제출이 힘듭니다..........ㅎㅎ 전부 수작업 해야 합니다...아니면 제출....포기 ㅎㅎㅎㅎ)

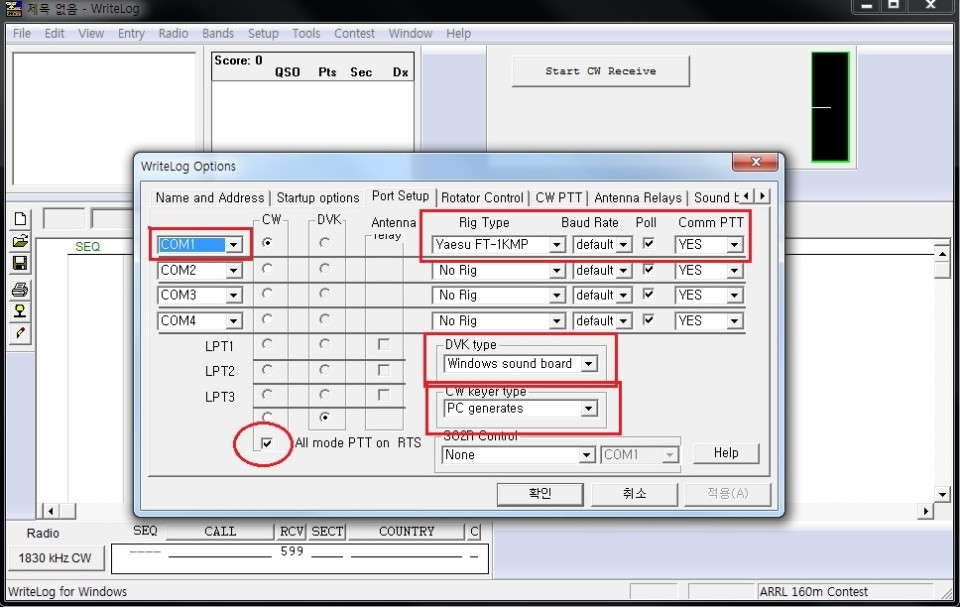

6 라이트로그 Setup ==>> Ports 설정 입니다.

 무전기와 컴퓨터간의 설정이므로 이것이 안되면 안됩니다....

COM1 => 현재 무전기와 연결된 콤 포트를 말합니다.

CW => V 표시 하시고

Rig Type => 자신이 사용하시는 무전기를 선택,,,

Baud Rate => 무전기와 컴퓨터간 통신 속도 설정 ..

Poll =>  V 하시고.

Comm PTT 는 그냥 둬도 됨.. 아래의 All mose PTT on CW port RTS 에서 설정이 됨.

DVK type => Windows sound board 를 선택. ( 컴퓨터 사운드에서 수신 신호를 나타냄..)

CW kyer type => PC generate 선택... ( 컴퓨터에서 음이 자동 송신됨 )

... 입력 내용 확인후.......확인 누릅니다...

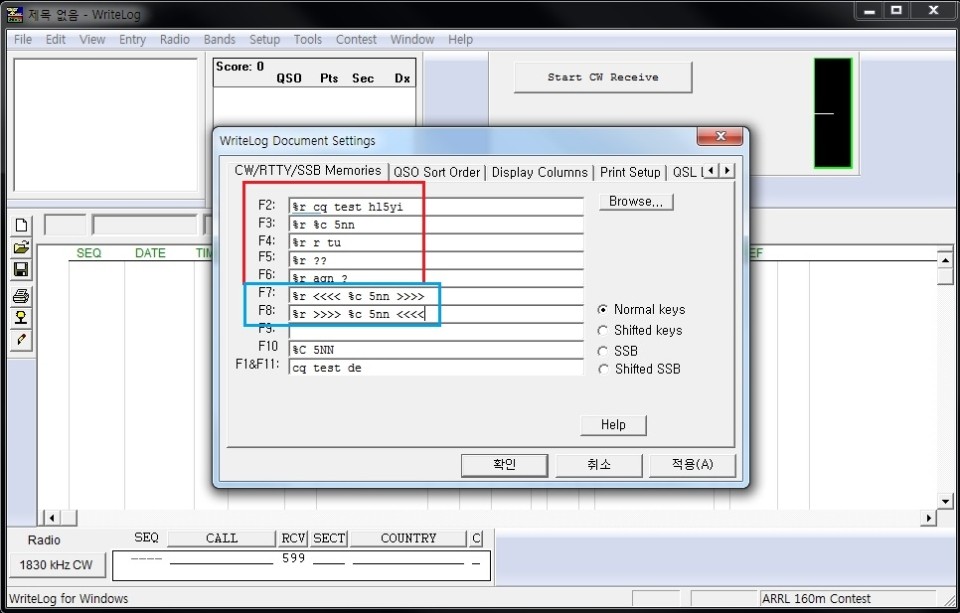

7. Setup ==>> CW/RTTY/SSB messages 작성 하는 곳 입니다.

 주) 메모리 기능은 MACRO 기능을 이용하여 미리 송신할 문자나 글을 입력하고 F2 키를 누르면 자동 송신하게 합니다.

 콘테스터의 특성상 제한된 시간 내에 많은 국과 교신을 해야 하므로 시간 절약이 최 우선 입니다.

SSB 의 경우 미리 목소리를 녹음하여 저장해두고 이것을 먼저 송신하기도 합니다....

( 차후 SSB 에서 다시 함)

F2 %R CQ TEST HL5YI %E  ==>> 칸 의 내용을 설명합니다.

F2 => 컴퓨터 키보드의 F2 를 말함.

% = > % 뒤에 있는 문자가 송신이 된다는 뜻.

R=r => 대문자.소문자 구분 없음. 새로운 라인이 시작된다는 뜻, 실제 % r 을 생략하기도 합니다.

CQ TEST HL5YI => CQ CONTEST 여기는 HL5YI ....

%E => 송신 끝... RTTY 에서 사용함, CW 의 경우는 이것이 없어도 자동으로 수신 상태로 넘어 갑니다.

 >>>>5NN <<<< , <<<<5NN >>>> CW 부분 속도 조정 입니다. 넣어보시면 속도가 빨라지거나 느려집니다.

((( 양쪽 다 같은 갯 수의 ,<< 5NN>> 을 <<<<< 5NN >>>>> 넣어야 됩니다. )))

((( %3 ==> 001 ..002..003부터 시작하는 번호가 자동으로 나갑니다...)))

적용 누르시고,,,, 확인 눌러야 됩니다...

8. 교신후 저장하는 창.

Save => 일반 저장

Save As => 다른 이름으로 저장할때..

Export => 저장후 카브릴로 화일로 변환하거나 ADIF 화일(TEXT / EXCEL)로 바꾸어 내 보낼때 사용

Import => 외부의 화일을 불러오는 기능..

다 저장후 발송하는 방법은 아래의 글에 나옵니다...

이상으로 간략하게 라이트로그 사용법을 올립니다.

더 자세한 내용은 이 S/W 의 Help 에 보시면 잘 나와 있습니다..

그리고 V12 의 새로 추가된 내용은 저도 다시 공부하여 올리겠습니다.

화면 캡쳐 하면서 타이팅 하다보니 오타와 사투리가 막 셖여 있습니다..

너그러운 양해를 부탁드립니다...

감사 합니다..

경남 고성에서 HL5YI 최상수

즐 DX 하시기 바랍니다.
