한국해군 고속정의 역사(1)

이른바, PT보트로 더 잘알려진 엘리코80 어뢰정이다.

미 해안경비대가 사용했다가, 한국해군에 양도한 Cape급 고속정이다.

원본: 본인 블로그

사진 및 본문 일부출처: Bemil, 밀리터리리뷰

1. 한국전과 함께 도입된 PT 어뢰정, 그리고 카페급 연안고속정

한국해군은, 개전초에는 고속정이 단 한척도 없었다. 그러다가, 고속정 비슷하게 불러줄만한

물건을 미해군으로부터 4척 인도받게 되는데, 이것이 바로 그 유명한 PT보트이다.

이놈은 2차대전 당시, 미국의 케네디 대통령이 정장(중위였음)으로 있다가 일본구축함에게 격침당했다 하여, 유명해진 그 함정이다.

거의 모든국가에서 퇴역했을시절인 1969년에 한국해군에 있던 최후의 1척을 케네디 대통령을 기린다고 미국이 돈주고 다시 사간 사례가 있다.

한국전 당시에는 북한지역에서 작전하는 반공유격대나, 후방교란부대를 탑재한 로켓탄으로 지원한 사례도 있다.

도입하면서, 갈매기급으로 명명했다고 하는데, 현재는 한국해군이 연안+기지방어용으로 쓰는 YUB가 갈매기급으로 호칭되고 있다.

4척의 함번은 PT-23, 25, 26, 27로 알려지고 있다.

63년 12월 31일 전량 퇴역하였다. (미국이 사간것은 1969년이다.)

PT가 퇴역하면서 한국해군이 쓰던 함정이 카페급이다. 이것은 미해안경비대가 쓰던것을 받아온 것으로, 함명과 함번은 찾을수가 없다.

해경에서 받아썼다는 이야기도 있으나, 확실하지는 않다.

1968년부터 69년까지, 9척을 도입하였다. 언제 퇴역했는지 자료도 없다.(마이너함의 비애-_-)

이것들 외에, FB라 불리는 기지방어용 경비정도 있었다고 전해진다.

(이놈은 자료부족으로 올리기도 뭣함)

일단은, 초기에는 이런 고속정들이 70년대 이전까지 한국해역을 지킨것으로 보인다.

한국해군 고속정의 역사(2)

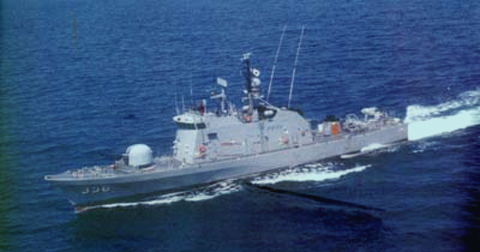

백구급 미사일 고속정이다. 한국해군이 처음 도입한 미사일고속정이다.

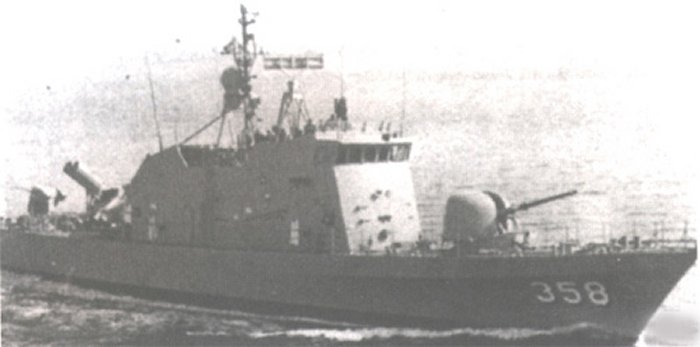

하푼이 장착된 백구. 초기형에는 스탠더드ARM이 달렸다. 모태인 미해군의 애쉬빌급도 그랬다.

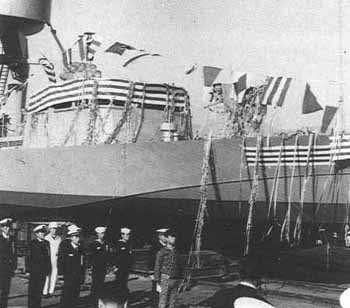

백구급 도입후 1년후에 건조한 학생호(제비급). 건조당시 사진은 대단히 찾기 힘들다.

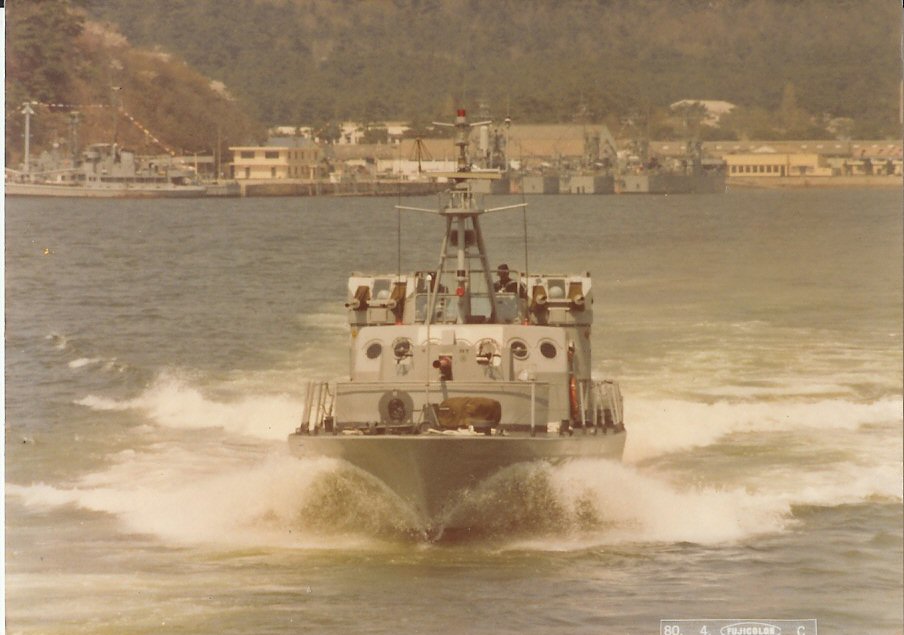

기동중의 학생호. 사진 간신히 찾았음...

항주중인 제비급.

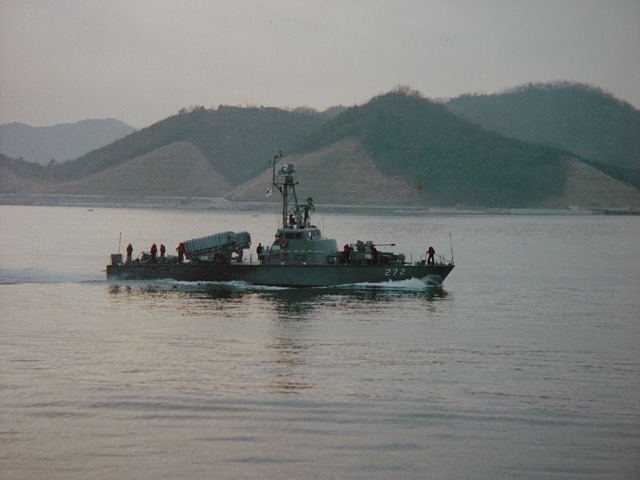

한국 최초의 자체건조 미사일고속정인, 기러기급이다. 당시에는 왕기러기급으로 불렸다.

기러기급의 엑조세 발사사진. 한국해군은 미사일 쏘는 장면을 예상외로 구하기 어렵다.

 누군가 스캔한건데 출처는 까먹었음 -_-

원본출처: 본인블로그

사진, 본문출처: (1)에 표기

2.북한한테도 딸리던 60~70년대 한국해군

60~70년대 북한해군은 우수한(이라고 해봤자 500톤도 안되는 고속정들... -_-) 연안해군력으로 한국 어선을 공격해서 납치해가거나 격침시키고, 대담하게도 한국해군에게 직접공격을 감행하여 한국해군함정을 여럿 격침시키기도 했다.

더불어, 고속 간첩선을 상당히 많이 남파하였다.

게다가, 이 당시, 북한이 한국해군의 방송선을 공격하여 해군수병 수명을 살해하고 방송선은 북으로 끌고가는 '굴욕'을 주자, 한국해군 수뇌부는 충격속에서 여러가지 방안을 논의 하었다.

(이것이, 그 유명한 방송선 피격사건이다.)

당시 한국해군은 문제점을 바로 알아보고 다음과 같은 결론을 내렸다.

[1].미국에서 공여받은 알렌섬너급이나, 플레쳐, 기어링등의 대형함정은 있는데 북한해군의 대청, 초도, 차오, 청진, 신남, 신포, 세르센, SO-1급 등의 일반 고속정, 그리고 P-5/6계열의 고속어뢰정들 수백척을 막기엔 역부족이다.(속도는 비슷하나... 이속도 내는데 졸라오래걸림-_-)

그나마 있는 소수의 고속정들도, 수적에서 열세.

[2]. 이런 함들을 제외한 나머지 함정은 적함을 아예 쫓지도 못할정도로 속도가 느리다.

[3]. 하여 한국해군에겐 북한 해군고속정들에게 대응할 강력한 연안전력 또는 고속정 전력이 필요하며 우선 유도탄정을 외국에서 도입하여 대응한다. 후에는 북한 고속정제거에 특화된 함정을 다수 건조하여 연안전력을 보강한다.

그리하여 우선, 1971년에 백구급이 도입된다. 백구급은 당시로선 엄청나게 획기적인 함정으로 이탈리아제(일부는 미국제도 장착)76mm함포를 장착하고 30mm기관포 1문, 그리고 북한 레이더기지 공격용 또는 대함용으로 '전용이 가능한'스탠더드 ARM대레이더 미사일을 4발 장착했던 녀석으로 후기형은 스탠더드ARM대신 하푼을 4발 장착했다.

백구는 한국해군의 요구조건을 모두 충족시키는 훌륭한 함이었다.

그런데... 이런 백구에도 엄청난(-_-)문제가 있었다. 지금은 그닥 큰문제는 아니지만... 바로 가스터빈으로 인한 비싼운용유지비 였다.

때는 1970년대. 한국은 비록 박정희 대통령의 강력한 리더쉽아래 경제발전을 이루고 있었지만... 여전히 못살던 때라 개스터빈을 쓰는 백구의 '상상을 초월하는' 기름소비량은 도저히 견딜수가 없었다. 또한 이 백구 자체도 1번함인 백구51(96년 대여기간 종료로 미국에 도로 줌. 그후 폐선됨 -_-)외에 3척을 제외하곤 전부 한국에서 건조되었는데 이 건조비용도 상당히 비쌌다.

그래서 불과 9척을 보유하는데(1척은 미국 애쉬빌급 빌림... 나머지 8척은 한국해군을 위해 건조) 만족할수 밖에 없었다.

※참고로, 백구의 원형인 애쉬빌급은 엔진트러블이 조낸 심해서, 터키같은 동네는 아예 엔진 떼어버렸다. 그나마, 한국해군이 도입한 함정중 후기형은 트러블이 덜하기는 했다.(이럼에도, 본가 미해군에서는 미본토에서 베트남까지 보내는 무식한짓을 하기도 했다. -_- "이거 대양고속정이야."라던가...)

당연히 전력상 상당한 공백이 생기게 되었다. 고심하는 한국해군 수뇌부...

"백구가 좋은데... 저넘은 쩐도 많이들고, 기름먹는 하마란 말이지... 무장도 좋긴한데... 돈딸려서더 이상 못사게 됐으니, 그거 공백 메꿔야 되는데... 어쩐다... -_-"

그래서, 일단은 미사일고속정 대신, 학생호를 시범케이스로 건조한다. 학생호는 후일 제비가 되는 놈으로, 이후 건조되는 한국해군 고속정건조에 지대한 영향을 끼친놈이었다..

PK제비는 비록 80톤급 소형고속정이지만  MTU 디젤기관을 장착하고 30노트이상 낼수 있었으며 약 30척을 건조하였다고 전해진다. 이 제비는 참수리의 전신이라고 볼수도 있는놈이다.

그런데 제비로는 너무 당연하게도 그 당시, 북한이 도입하기 시작한  오사, 코마, 하웅펭, 소주급등의 유도탄정들을 막기가 어려웠다. 당시 제비중 한척은 최초개발된 대우정밀의 20mm 시벌컨을 장착하고 북한의 간첩선을 시범케이스로 잘 때려잡긴 했지만(-_-), 스틱스에 대응할 마땅한 무장이 없었던 것이다.

일단, 어떻게든 북한의 고속정이건 유도탄정이건, '쪽수'에 대항하기 위하여, 백구급도입외에, 시험적으로 제비(또는 학생급)을 좀더 개량한 2척의 기러기급 PKMM이 건조된다. 기러기급 PKMM은 한국최초의 자체건조 미사일고속정으로, MM-38 엑조세 두발을 달았지만, 그닥 좋은 대응수단은 못되었다.

당시에는 미국이 개발된지 얼마 안된 RGM-84A 하푼 대함미사일을 한국에 판매하지 않았으므로(당시, 한국해군에 하푼을 팔지 않았던 이유중의 하나는, 일본의 방해가 있었다고 전해진다.) 한국해군의 최선의 선택은 생각보다, 우수한 성능을 보여준 프랑스제 MM-38 엑조세였다.(대신 사거리 안습 -_-)

이렇게 도입한 엑조세는 본래 기러기급을 따로 건조해서 탑재할게 아니라, 해군의 기어링급 구축함(아르헨티나 해군마냥...)에 탑재할 예정이었다. 하지만 기어링급은 미국의 재산으로 간주되어 함부로 대함미사일 탑재개조를 할수 없었고, 이에, 마땅한 엑조세 플랫폼을 찾다가 제비급에도 탑재가 가능할것이라는 의견이 나와 2척을 건조한게 위에 언급된 기러기급 PKMM이다.

이들중 한척은 도입후 얼마뒤, 박정희 前대통령 앞에서, 엑조세 발사를 하게된다.(사진도 있다)

사실, 엑조세는 차선책이긴 했으나, 일본때문에 하푼 대함미사일을 팔지 않는 미국에 대한 초강수(한마디로 반항 -_-)였기에, 미국과 일본측에서는 한국해군의 엑조세 도입에 당황했다고 한다.

결국, 70년대 중후반, 백구급 미사일고속정 후기형과, 기어링급(강원급) 구축함에, RGM-84A 하푼 함대함유도탄이 장비되기 시작한다. 도입직후, 일본이 미국에 강력하게 항의 하긴했지만 말이다.

솔직히, 백구가 이전에 운용하던 스탠더드ARM 대함·대레이더 유도탄은 생각보다, 성능이 좋지 않았다.(하푼도입후에도, 얼마간 계속 쓰기는 함)

고로, 북한의 스틱스에 대항하는 진정한 대함유도탄은 '하푼'이라고 봐야 할 것이다. 스틱스보다, 우수한 명중률을 보유하고 있음과 동시에, 130Km의 장거리를 가진 하이다이브 공격방식의(A형을 제외한 나머지 하푼은 전부 팝업과 시스키밍 공격방식 채택) 대함미사일이기 때문이다.

장거리(스틱스는 길어야 하푼사거리의 반도 안된다.)에서 북한의 유도탄정에 대응할수 있게 되어, 해군에서는 일단, 하푼도입에 만족했다고 전해지는데, 사실 하푼도입은 북한의 미사일고속정 대응외, 일본이나 중국, 구소련(그 당시는 소련임 -_-)에 대한 견제도 나름 염두에 둔것이라 여겨진다.

어쨌든, 한국해군이 이렇게 신형 대함미사일을 장비하면서 고속정전력을 키웠음에도, 여전히 문제는 있었다. 제비의 화력이 생각보다 빈약했던 것이다.

Ps: 사진속 고속정 제원

백구급 PGM(미사일 고속정)

제원

만재배수량: 268톤

엔진: TF-95 가스터빈X6기(후기형 기준. 출력 16800마력)

전장: 53.7m
전폭: 7.3m
흘수: 2.9m

속력: 40노트이상
항속거리: 2,400마일(18노트 상정시)
승무원: 27명(사관 5명)

무장

전기형

미국제 MK-34 76mm 함포 1문

국적 미상의 40mm 단장기관포 1문
미국제 RGM-65D 스탠더드ARM 대함·대레이더미사일 4발(2발은 예비)
미국제 브라우닝 M-2HB 12.7mm 중기관총 2정

후기형

이탈리아제 오토메라 76mm 함포 1문

미국제 30mm 애머슨 일레트릭 2연장기관포 1문

미국제 보잉RGM-84A 하푼 함대함미사일 4발

미국제 브라우닝 M-2HB 12.7mm 중기관총 2정

유도탄 대응장비: 로랄 R-BOC MK-33 디코이시스템(MK-136발사기)

사격통제시스템: MK-63 함포관제시스템(전기형)
MK-1200 사격통제시스템(후기형)
MK-35 광학조준기

전탐기: SPS-58 대공레이더
마르코니 캐나다 HC 75 탐색레이더(후기형)
웨스턴 일렉트릭 SPG-50 추적레이더(전기형)
웨스팅하우스 W-120 추적레이더(후기형)

배치현황

PGM-581(351, 51)(舊 USN PG-96 Benicia) 타코마조선 1971년 도입

1996년 10월 리스기간 종료로 미국에 반환후 폐기처분(ㄱ-)
PGM-582(352, 52) 타코마조선 1975년 취역
PGM-583(353, 53) 타코마조선 1975년 취역
PGM-585(355, 55) 타코마조선 1976년 취역
PGM-586(356, 56) 코리아타코마 1976년 취역
PGM-587(357, 57) 코리아타코마 1977년 취역
PGM-588(358, 58) 코리아타코마 1977년 취역
PGM-589(359, 59) 코리아타코마 1977년 취역
PGM-591(361, 61) 코리아타코마 1978년 취역

최후의 1척은 해사생도 실습과 전시용으로 모셔놨다가,

그만 폐선당하고 말았다.

제비급(학생호) PK고속정

제원

만재배수량: 80톤

속도: 30노트이상

무장

미국제 보포스 40mm 단장포 1문(초기에는 20mm 시벌컨(아마 개발직후 바로 장착한 초기형일듯)을 달았다가 교체했다고 함)

미국제 MK-56 20mm 기관포 1문

미국제 브라우닝 M-2HB 중기관총 2정

배치현황

PK-151 1972년 11월 18일 건조(학생호)

PK-152~181까지로 추정됨

기러기급 PKMM(왕기러기라 부르는 분들도 상당히 많음)

제원

크기: 33.9X6.9X2.4m

엔진(함마다 다름):

271함 MTU MB 20V 672 TY90디젤X 2기(5800마력)

272함 MTU MD 16V 538 TB90디젤 X3(9000마력)

기만장비: 로랄 R-BOC Mk-38 4연장 디코이시스템(Mk-136발사기)

레이더: 레이시온 1645 대수상레이더

적아식별장치: UPX-17 IFF

무장

미국제 보포스 40mm 단장포 1문

미국제 브라우닝 M-2HB 12.7mm 중기관총 2정

프랑스제 MM-38 엑조세 대함미사일(사거리 40Km) 2발

배치현황+건조한곳+취역or건조일+배치부대+퇴역일

PKMM-271 코리아타코마 1972년 3월 31일 1함대 108조기경보전대 1996년 11월 30일

PKMM-272 코리아타코마로 추정 ?년도 취역 1함대 108조기경보전대 ?년도

현재는 전량 퇴역하였다. 웬만한 상황이 아니면, 무조건 정박대기였으며,(기름소모가 장난이 아니었던게 주된 이유였을 것이다. -_-) 정장은 소령급이었다고 전해진다.

제비를 베이스로 건조하였다고 전해진다.

근데, 웃기는게, 제비는 제원이 안나오는데, 어떻게 더욱 마이너함으로 취급받아야 정상인 기러기급은 제원이 나오는지 이해가 안간다.

2010. 8/19 4차수정
