프랑스해군 Lubis급 원자력추진 잠수함

가장 작은 원자력추진 공격잠수함, 프랑스해군의 Lubis급 - part 4 (2,670톤)

프랑스해군 Lubis급 원자력추진 잠수함은 1983년 건조를 시작하였으며 1988년까지

Lubia급으로 4척을 건조하였으며 1992년부터 추가로 2척을 건조 Amythyste급으로 부르며

기존의 함도 개량을 통해 현재는 Amethyste급으로 통일하였습니다.

2700톤급으로 가장 작은 원자력추진 잠수함으로 우리의 차차기 잠수함과

통하는 면이 있는 것으로 생각합니다.

지난 9월 19일 모항 Brest항에 도착한 Lubis급 원자력추진 잠수함 FS Rubis S601호

제원
배수량 2,670 tons 잠수시
선체치수 73.6 x 7.6 x 6.4 meters
추진기관 : 원자력추진 반응기 1대, 1축
출력 9,500 shp
최대속도 25 knots
승조원 66
소너: DMUX 20 multifunction, DSUV 62 towed
무장
6기의 21 inch 어뢰발사관 - 14기의 Exocet 대함미사일이나 어뢰장비

프랑스 해군의 바라쿠다급 공격 원자력 잠수함

바라쿠다급 공격 원자력잠수함의 설계 개념은 자동화를 확대 적용하여 승조원 수를 60명(현재는 75명)으로

줄일 계획이다.

대신 운용유지비를 현재 운용중인 아메티스트급의 1/3로 축소하고 자동화 실현을 통해 2개팀의 승조원

편성으로 해상 전개 능력을 극대화 할 방침이다.

바라쿠다급의 임무로는 대수상전, 대잠전, 대지상공격, 정보수집, 위기관리, 특수작전 등이

언급되고 있고, 이것이 아마 바라쿠다급이 수행해야할 임무의 우선순위일 것이다.

바라쿠다급의 개념연구는 이미 상당히 진행되었으며, 최초 개념 설계에서는 전장 85미터,

직경 8미터, 수중속력 25노트, 배수량 3000톤라고 하는 숫자가 공표되었으나, 그후 전장 97m,

속력 25노트,최대 잠항 심도 350m, 배수량 4,100톤으로 변경되었으며, 현재는 전장 99m에

배수량 4,600톤으로 시간이 지날수록 바라쿠다급의 설계안이 점차 대형화되고 있음을 알려주고 있다

장     비

  바라쿠다급의 핵 동력기관은 르트리옹팡급 전략미사일 잠수함에 사용되고 있는 K15 가압수형

원자로(150MW급)가 이용되지만, 추진 시스템은 새롭게 설계하여 순항시는 전기 모터를,

전속항행시에는 증기 터빈을 사용하는 하이브리드 구성이 되어 있다는 점이 특징이다.

기술, 체계 및 관리 분야에서 르트리옹팡급 SSBN 프로그램과 공유하거나 이를 이용하게 될 것이다.

무     장

선수부에 4개의 533mm 어뢰 발사관이 장비되고, 총 24기의 무장 공간을 갖추며 무장 방출은

수압식 램 시스템 (water ram system)를 사용하게 된다.

무장체계로는 SCALP Naval 대지미사일과 MM39 Exocet 대함미사일의 개량형, Black Shark 중어뢰를

탑재할 수 있도록 계획되어 있다. 그외 기뢰 배치나 특수군 파견임무에도 운용 가능하게 될 것이다

 유럽의 MBDA사는 순항미사일 개발을 위해 계획된 SCALP Naval 잠수함발사 과정을 시험하였다.

수직발사체계 또는 수중발사캡슐에 내장될 미사일과 직렬 부스터는 어느 것이나 동일하게 공통설계될 예정이다

제      원

건   조 : DCN

배수량 : 수상배수량 : 4,600톤, 수중배수량 : 5,300톤

크   기 : 99.5m x 9m x m(길이/폭/흘수선)

승조원 : 60명

추   진 : K15 가압수형 원자로(150MW급) 1기, 1축 추진

속   도 : 최대 25노트, 수상 14노트

무   장 : Black Shark 중어뢰, Exocet 대함미사일(533mm 어뢰발사관 4문), SCALP Naval 대지 순항 미사일

트리옹팡급 SSBN

트리옹팡(Le Triomphant-S616)은 프랑스해군의 최신예 핵탄두미사일탑재 핵추진잠수함으로

기존의 L'Inflexible M4급을 대체할 목적으로 DCN에 의해서 개발된 것으로 쉘부르에

위치한 DCN의 군함조선소에서 건조되었다.

트리옹팡은 이급의 첫 번째 함정으로 1993년 7월 진수되어 1997년 취역하였다.

이외에 트리옹팡급의 2번함인 Le Temeraire(S617), 3번함인 Le Vigilant(S618)이 취역하였다.

또한 아직 함명이 정해지지 않은 4번함은 2008년경 취역할 예정으로 많은 나라들이 냉전 후

국방예산을 삭감하는 것과 달리 유럽최초의 핵추진 항공모함인 드골등의 건조에 돈을 쏟아

붓고 있는 프랑스의 독자적 군사력 확보의 야망은 꺼지지 않고 있는 것 같다.

전략미사일

이 잠수함은 총 16개의 미사일 사일로를 가지고 있으며, 사일로에는 아에로스빠시알

(Aerospatiale)사에서 개발된 type Mer-Sol Balistique Strategique (MSBS) M45 SLBM을

적재한다.

M45 핵탄도미사일은 3단 고체연로추진식의 초음속미사일로 다소 일렉트로니끄사의

Sagittaire 디지탈 컴퓨터에 의해 작동되는 관성유도시스템에 의해 목표물까지 날아가며,

1개의 탄두에 6개의 다중재돌입비행체(Multiple Re-entry Vehicles - MRAV, 한 개의 탄두에

여러 개의 작은 탄두가 있어 대기권 재돌입시 여러 개로 분리되어 각각의 목표물을 향해

날아가는 형식의 것을 MRAV라고 한다.)가 장착되어 있다.

각각의 MRAV 탄두에는 Commissariat a l'Energie Atomique에서 개발된 150kT급(1945년

히로시마와 나가사키에 투하된 원자폭탄이 20kT급이므로 M45 SLBM 한기가 히로시마당시

떨어진 핵폭탄의 45배, 그리고 트리옹팡 1척에 탑재된 16발의 SLBM의 파괴력은 720배에

달하는 엄청난 것이다.)의 TN-71 열핵탄두가 장착 된다.

M45의 사정거리는 6,000km이다.

한편 2008년부터 트리옹팡급 SSBN급 잠수함에의 탑재를 목표로 개발 중인 M51 미사일의

경우 12개의 MRAV를 장착하며 사정거리는 8,000km로 증대된다.

M45 미사일의 관제는 잠수함내의 SAD(Systeme d'Armes de Dissuasion)에 의한다.

대함미사일

트리옹팡급 SSBN은 대함 미사일로 아에로스빠시알사의 엑조세 SM39를 탑재한다.

이 미사일은 스틸재의 케이스내의 트리스탄 고체 추진 로켓과 해상 부스터에 의해 추진된다.

한편 엑조세 SM39 미사일은 함내의 SAT(Systeme d'Armes Tactique) 전술 데이터 시스템과

DLA 4A 무장 관제 시스템으로부터 표적까지의 거리등의 데이터를 다운로드 받아 표적까지

비행한다.

SM39는 잠수함의 어뢰발사관으로부터 발사캡슐내에 장착되어 발사관내의 가스발생장치에

의해 냉각발사 되며, 수면에 도달된 이후부터는 고체연료 로켓에 의해 비행을 시작한다.

SM39미사일은 궤도 안정이후 관성유도방식에 의해 씨-스키밍 비행을 하다 표적지역에

접근해서부터는 액티브 레이더 추적방식에 의해 표적을 쫒는다.

SM39의 속도는 마하 0.9이며 최대 사정거리는 50km로 하푼 대함미사일에 비해 뒤떨어지는

성능을 갖고 있어 프랑스와 프랑스의 정치력이 미치는 이외의 국가에서는 그다지 선호되지

않고 있다.

SM39에는 165kg 중량의 탄두가 장착되며 충격신관이나 근접신관에 의해 폭발한다.

어뢰

트리옹팡급 잠수함은 4개의 533mm 어뢰발사관을 가지고 있으며, 함내에는 ECAN L5 모드3

어뢰와 엑조세 미사일을 혼합하여 총 18발을 탑재 할 수 있다.

ECAN L5 모드3 어뢰는 150kg 중량의 탄두를 장착하며 액티브/패시브식의 추적기능을 가지고

있고 사정거리는 9km, 최고속도 35노트이다.

전자병장

D-밴드와 K-밴드에서 작동하는 ARUR-13 레이더 경보수신기를 포함하는 톰슨-CSF사에서

공급되는 DR3000U ESM(Electronic Support System)이 장착되며 이것은 전방향성과

단일방향 안테나로 된 마스트 안테나 어레이와 분리 잠망경 경보 수신기를 사용한다.

이 시스템을 이용하여 트리옹팡의 조작요원들은 1˚이내의 오차범위 내에서 탐신 결과를

제공받으며 수신된 신호의 특성은 트리옹팡의 데이터베이스 시스템 내에 보관된 신호특성

자료들과 대조되어 신호를 발신한 플랫폼의 정체를 파악하게 된다.

수색레이더

이 잠수함의 수색레이더는 다소사에 의해서 공급되는 것으로 I-밴드에서 작동한다.

소나

트리옹팡급 핵잠수함은 톰슨-신트라(Thomson Sintra)社의 DMUX 80 함수장착+플랭크어레이

(flank array) 소나 장비를 가지고 있다.

DMUX 80은 패시브식의 표적 거리 측정기능과 인터셉션 기능을 가지고 있다. 또한 잠수함이

가진 초저주파수의 예인형 어레이 소나는 매우 장거리의 탐지능력을 가진다.

추진

트리옹팡급 핵추진잠수함은 K15형 PWR(Pressure Water Reactor : 가압수로)를 베이스로하는

원자력-터보-일렉트릭 시스템에 의해 추진된다. K15형 PWR의 출력은 150MW이다.

이밖에 보조 동력원으로 장치된 디젤-발전기시스템은 SEMT-피엘스틱(Pielstick)사의 8PA4v200SM

디젤엔진을 근간으로 한다.

트리옹팡은 300m 깊이의 수중에서 최고 25노트, 수상에서 최고 20노트의 속도로 항해 할 수 있으며,

수심 500m 이상 깊이까지 잠수 할 수 있다.

크기,운영	승무원 : 110(사관 15명 포함)  전장 : 138m  재질 : HLES 100 鋼  배수량 : 12,640톤(수상)/14,120톤(잠항)
추진,성능	추진체 동력원 : K15형 가압수로 최고도 :   25노트이상(잠항)/20노트이상(수상) 최고잠항심도 : 500m 무보급항해가능일 : 60일
무장	전략 미사일 : 16×아에로스빠시알 (Aerospatiale)사 type Mer-Sol Balistique Strategique (MSBS) M45 SLBM 대함미사일 : 아에로스빠시알(Aerospatiale)社 Exocet SM39 어뢰발사관 : 4×533mm 발사관, ECAN L5 Mod 3 어뢰나 엑조세 SM39 18발 적재.

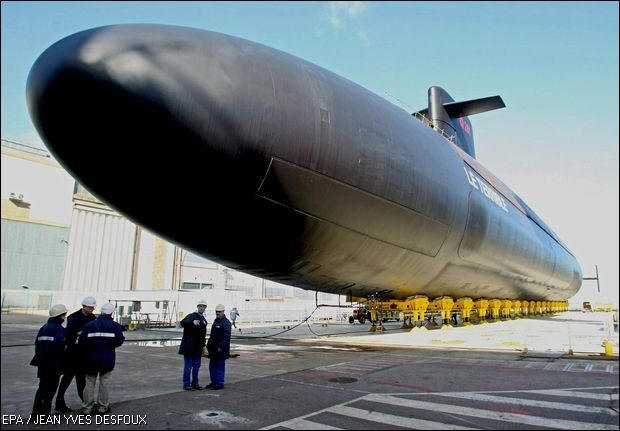

프랑스해군 르 트리옹팡급 4번함(르 테리블함)

수중배수량 14,000톤급, 신형 M51핵탄도탄 16기탑재(사정거리8,000km)
