사이드미러 열선 DIY

[전북부안군 문형철(연합지게차)]

우선 사진만 올려봅니다. 머 그렇게 어려운건 없습니다.

부품비는 열선용 추레라 사이드미러 2개 5만원(열선가능한 미러가능)
선풍기용 타이머 4천5백원.듀얼 휴즈홀더 1천5백원.
전기배선 2천원.배선 보호커버주름관 7천원.
전선연결용짹 1천원.그리고 케이블타이 여러개등입니다.

세탁기용 타이머는 인터넷에서 판매하는데 저는 5분짜리 구입해서 와이퍼모터 10a짜리에 물려서 작동해봤는데 작동 잘합니다.
키오프시 자동으로 전기오프되고 세탁기 타이머 작동해서 전기 차단해주고 시간되면 열선전기 차단해줘서 신경 쓸 일 없고 . .

미러열선 설치하실 사장님들께서는 참고해보심이 좋을듯 싶네요..
궁금사항 있으심 010 6617 8364 로 연락주심 도움드릴게요

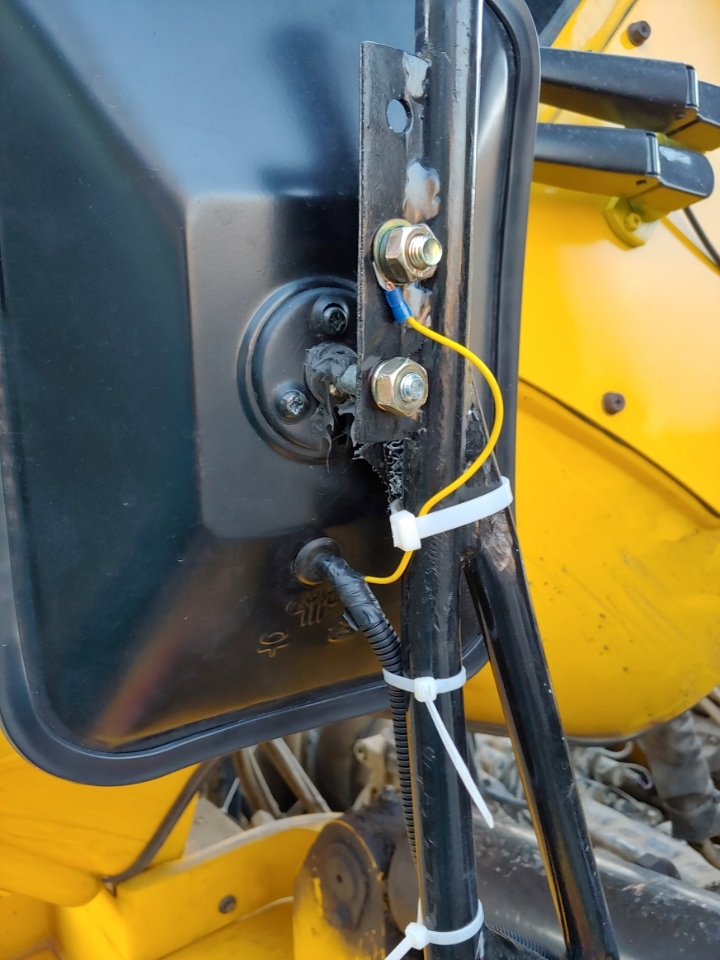

1.열선백미러에 있는 배선2가닥중에 마이너스선을(사진상 노란선) 백미러대에 접지고정합니다.
그리고 플러스선(사진상갈색)을 주름관에 넣어서
틸트실린더 아래쪽으로 넣어주고 타이로 고정합니다.

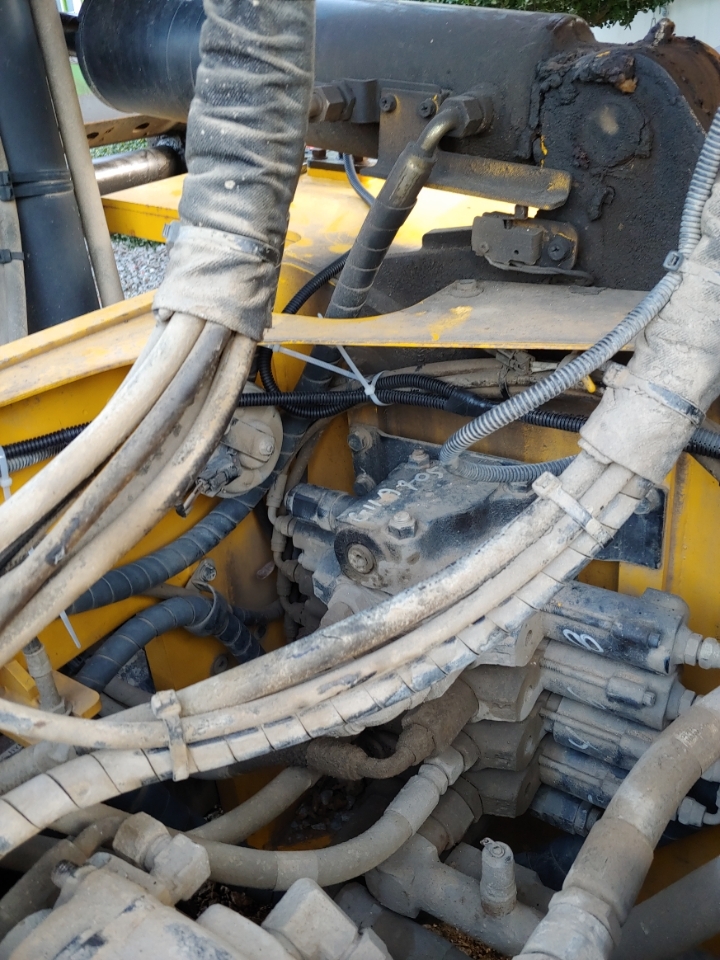

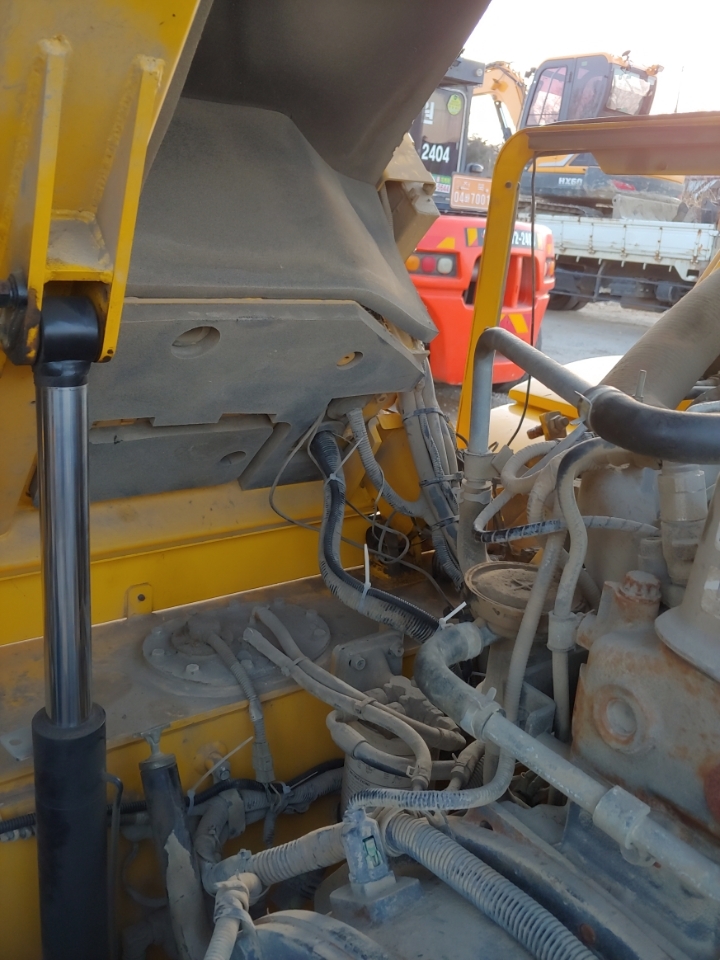

2.백미러 좌우측을 1번처럼 주름관에 넣어서 사진처럼 우측으로 몰아서 두선을 한가닥으로 연결해준후 간섭이 생기지 않도록 사진처럼 엔진룸쪽으로 주름관을 몰아줍니다.

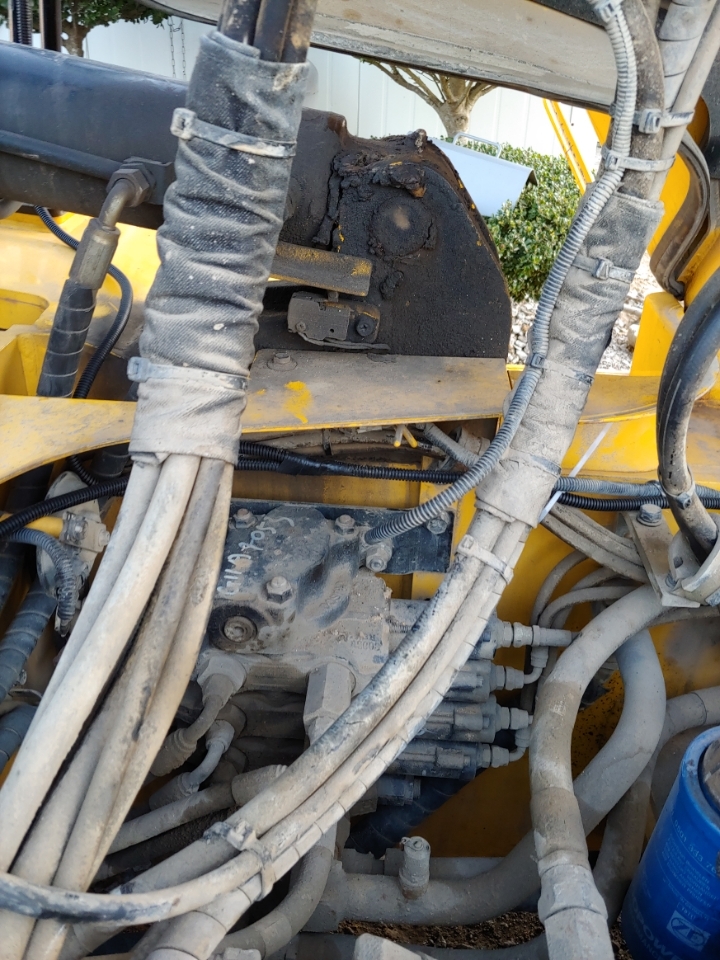

3. 사진처럼 엔진룸쪽으로 벽쪽에 몰아서 타이로 잘 묶어줍니다

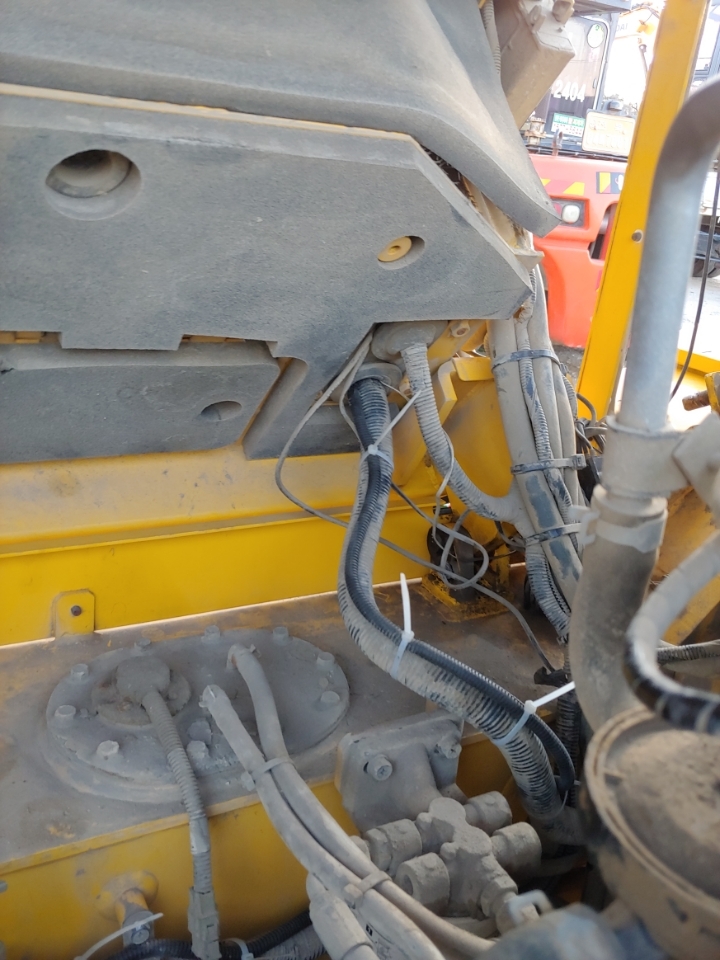

4.사진처럼 전선이 들어가있는 주름관을 휴즈박스쪽으로 들어가는 배선을 따라 전선 한가닥을 넣어줍니다.(주름관은 여기서 마무리합니다.절연테이프를 감아줍니다)

5.그리고 주름관을 기존에 있는 배선에 케이블타이로 잘 묶어줍니다.

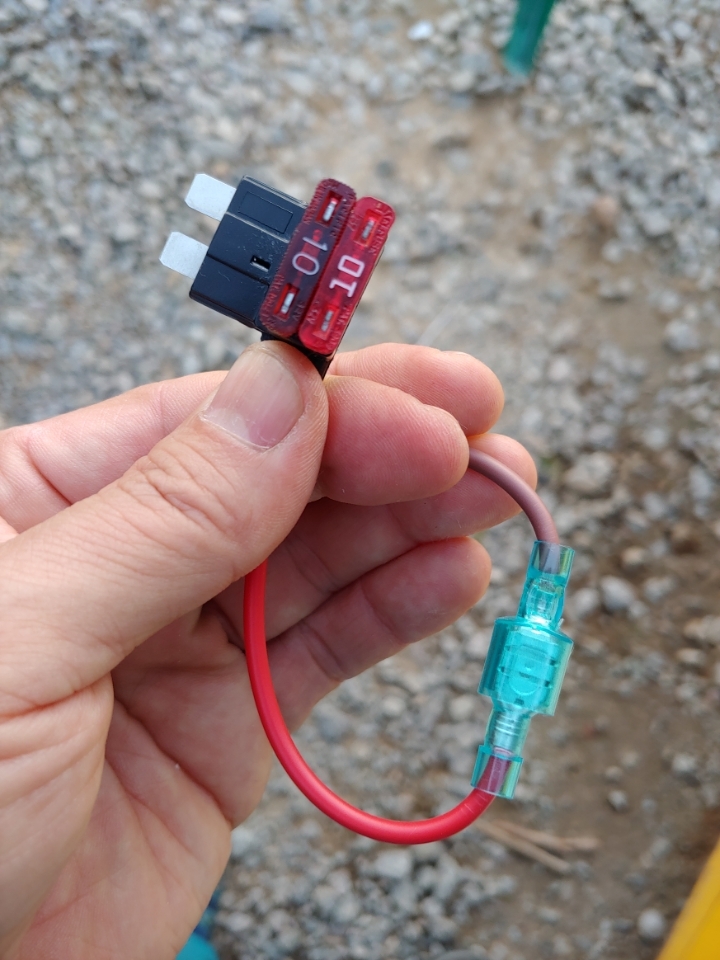

6.사진상에 듀얼휴즈 홀더에 연결할 연결될 암수 짹을 연결시키고 휴즈박스에 장착할 휴즈를 빼고 10암페어(저는 와이퍼모터용10암페어이용) 휴즈를 2개를 장착해줍니다.인터넷에서 개당 1.500원입니다.

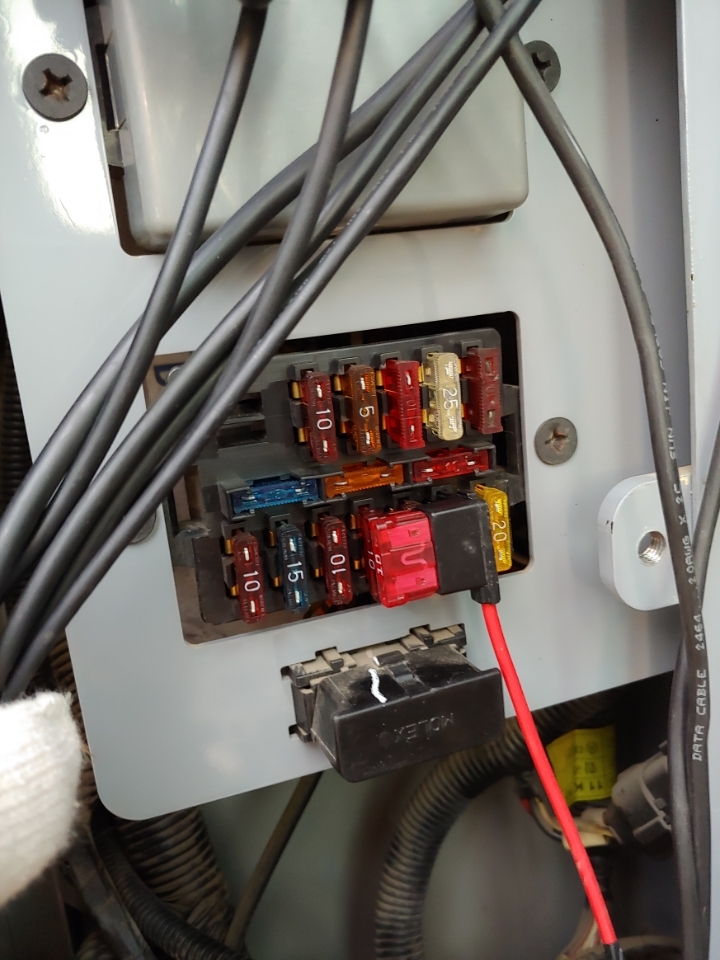

7.사진상에 휴즈자리에 휴즈홀더를 장착합니다.걍 꽂으시면 됩니다. 전선은 원래 한가닥입니다.이 전선을 선풍기 타이머에 있는 두가닥전선중 한가닥을 선탹해 암수짹을 연결하거나 절연테이프로 연결후 감아줍니다.

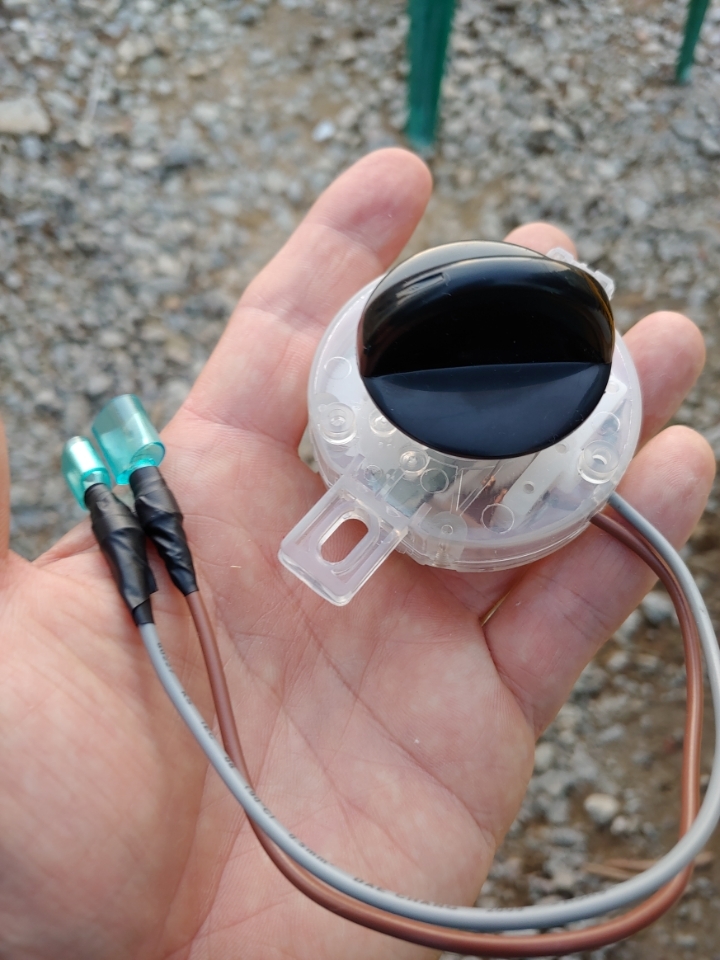

8.사진상에 물건이 선풍기 타이머입니다(5분짜리입니다)
전선이 두가닥입니다. 한가닥은 휴즈홀더선에 연결하고, 나머지 한가닥선은 열선백미러에서 올라온 한가닥 전선을 연결합니다.

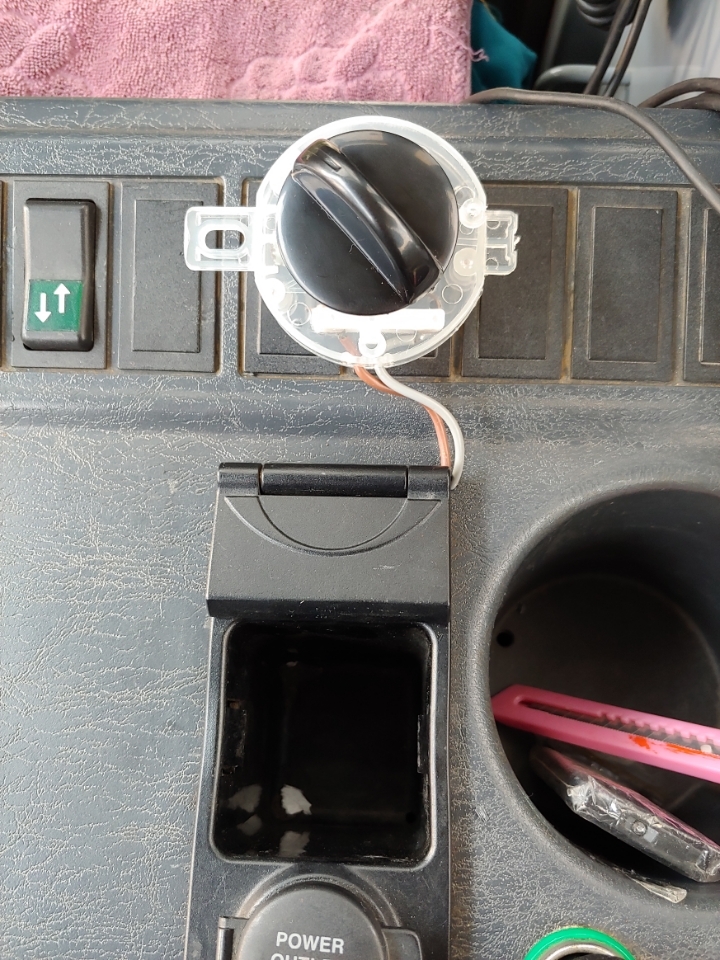

9.모든선을 연결하고 타이머뒤에 양면테이프처리해서 붙여서 장착한 사진입니다.
키를 온이나 시동후 타이머 검정손잡이 부분을 시계방향으로 돌려서 시간설정위치로 돌리면 백미러 열선 작동됩니다. 타이머 시간이 끝나면 자동으로 열선 작동이 멈춥니다.

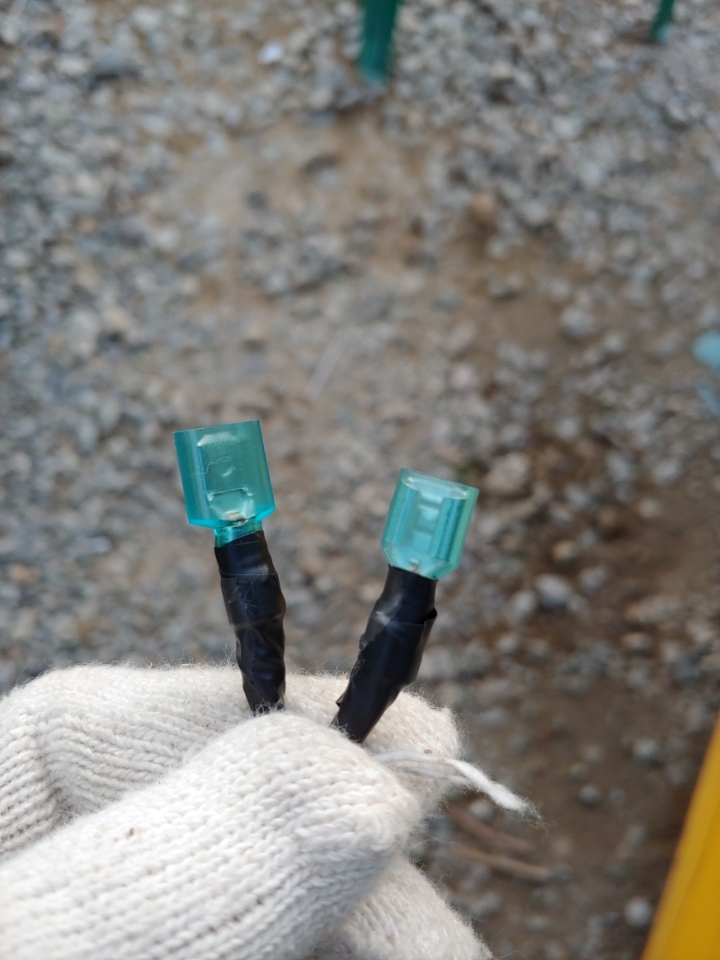

밑에사진은 전선연결시 절연테이프대신 깔끔하게 암수 연결단자를 연결한 사진입니다.전기부품판매하는곳에 가면 개당 100원씩합니다.

[고양유경태]

그냥 카드로 긁고 알콜 뿌리는게 ᆢㅋ

[전북부안군 문형철(연합지게차)]

카드가 없어서요!ㅎㅎ

[고양유경태]

전기가 너무 어려워요ㅎ

[전북부안군 문형철(연합지게차)]

전기라고 할것두 없습니다. 무지쉬워요.

[경기 화성시 강덕민(고지리지게차)]

세탁기용 타이머...기막힌 아이디어시네요~~

[전북부안군 문형철(연합지게차)]

세탁기용 아니고 선풍기용으로 수정합니다.

[구리시지게차(서성일)(031-562-4466)]

[전북부안군 문형철(연합지게차)]

감쏴!

[경북 김천 정권영]

활용성이 촣겠어요 감사합니다

[전북부안군 문형철(연합지게차)]

그리 어렵지 않은 작업이니 활용해보세요. 요즘 사용하는데 비오는날이나 성에 낀 아침에 딱입니다.
