STM(scanning tunneling micro scopy) 이미지..

[엑스피씨디]

제가 대학원 와서 전자구조계산 랩에 들어가 한창 이론논문 보고, 코딩하고

계산하고 뭐....그래야 했지만.............

이상하게 꼬이고 꼬여...하다보니....이론이 아닌 실험쪽으로 진로가 결정돼 다른 학교에 가서...

2년이 넘게 이 장비를 맡아 세팅을 했고, 이제야 완성이 되는 것 같네요.

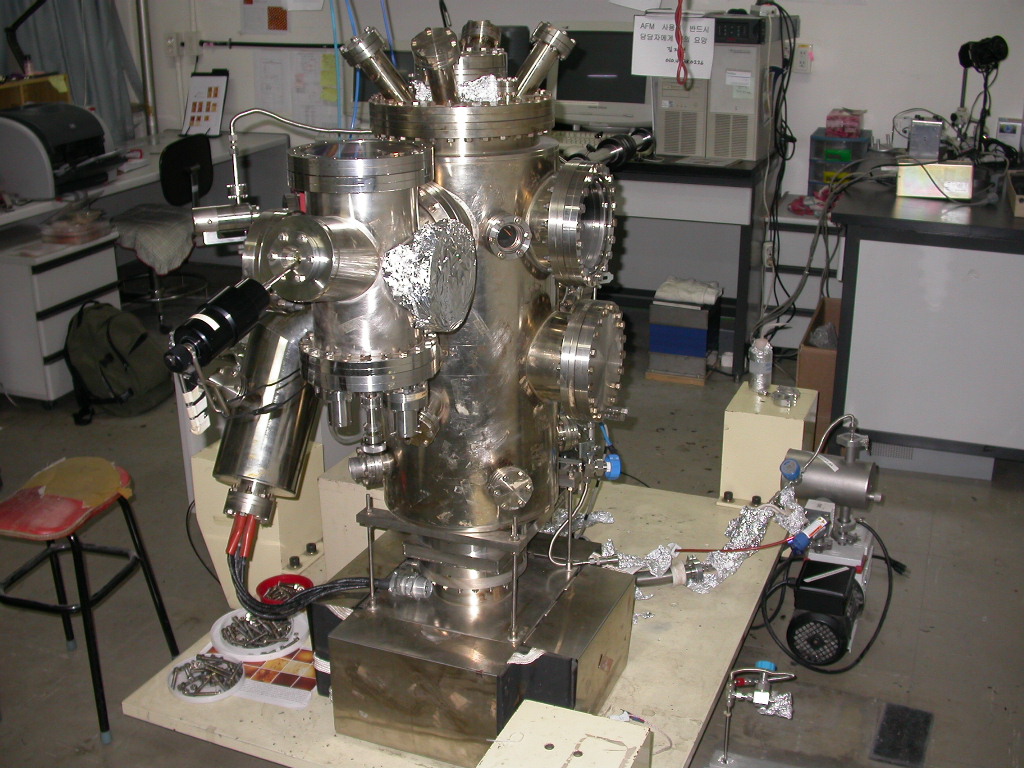

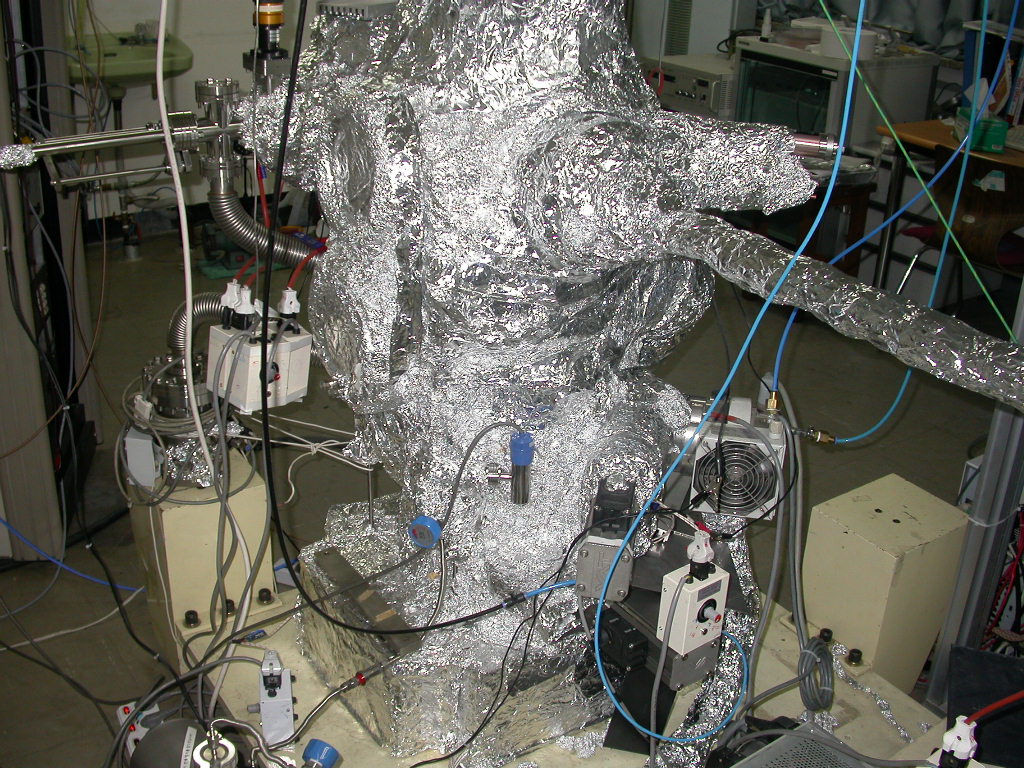

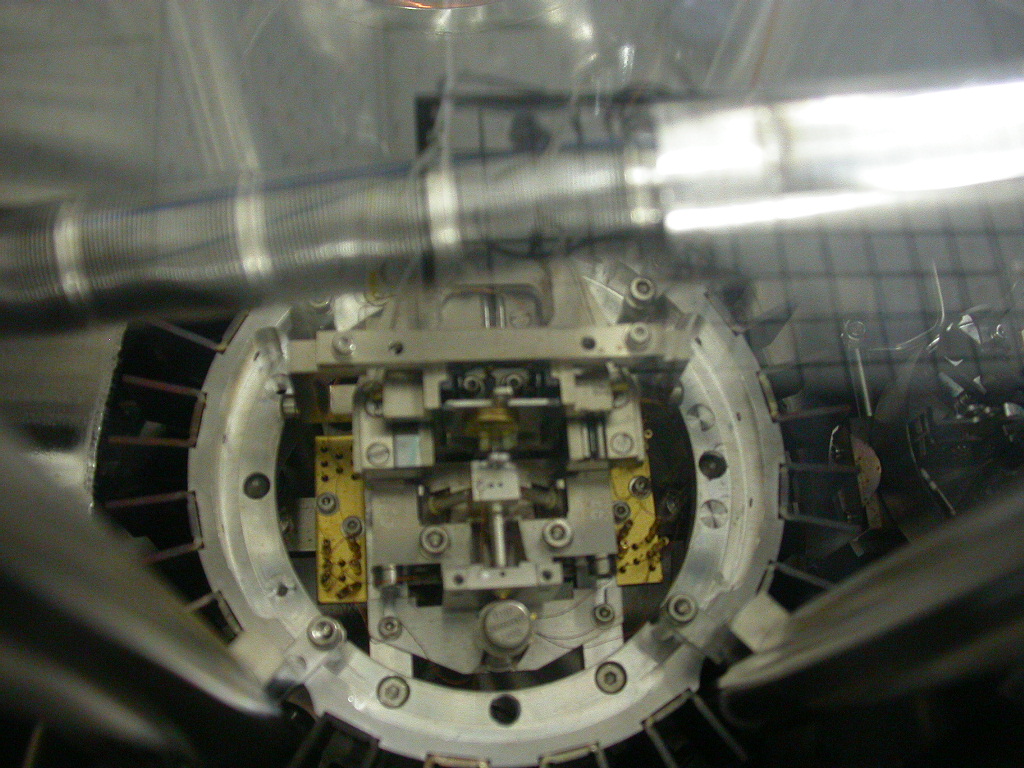

사진 세개는 장비사진 모습이며, 그 밑은 Au(금)을 찍은건데...표면을 45도 각도 전자빔으로 깍아낸 후 약 600도에서

5분 가열한 후 STM이라는 장비로 찍은 겁니다.

장비 세팅해 놓고... test sample로서 찍어 본거죠.

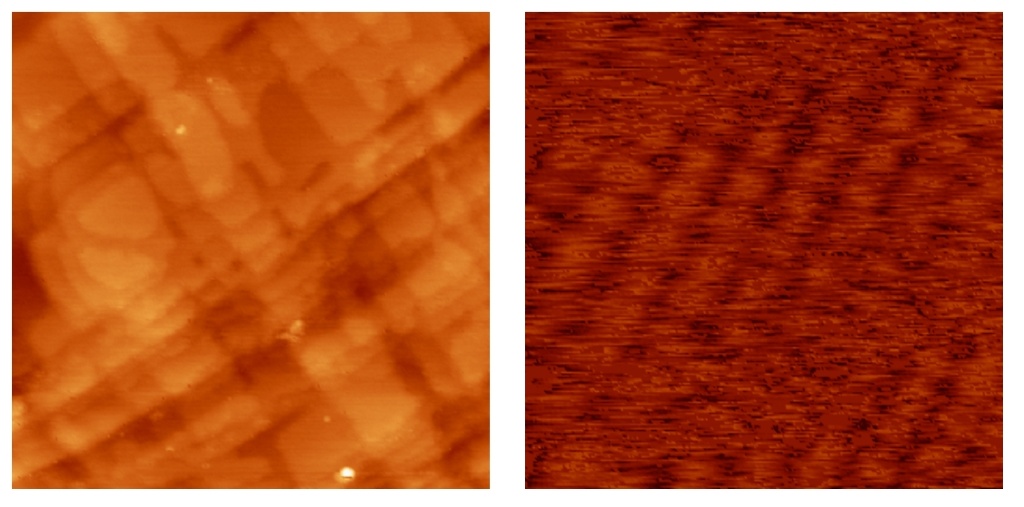

왼쪽것은 100nm이미지로 원자 한층씩 층층이 쌓여 있는 모습이고, 오른쪽 것은 3nm로 금 원자들이 배열되어 있는 모습으로,

자연이 만들어 내는 예술에 감탄을 금할 수 없네요.
