CCTV 카메라영상 검사장비에 관하여

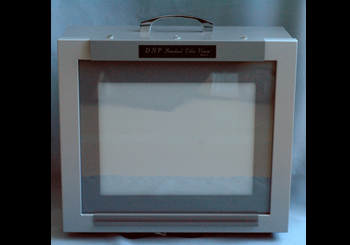

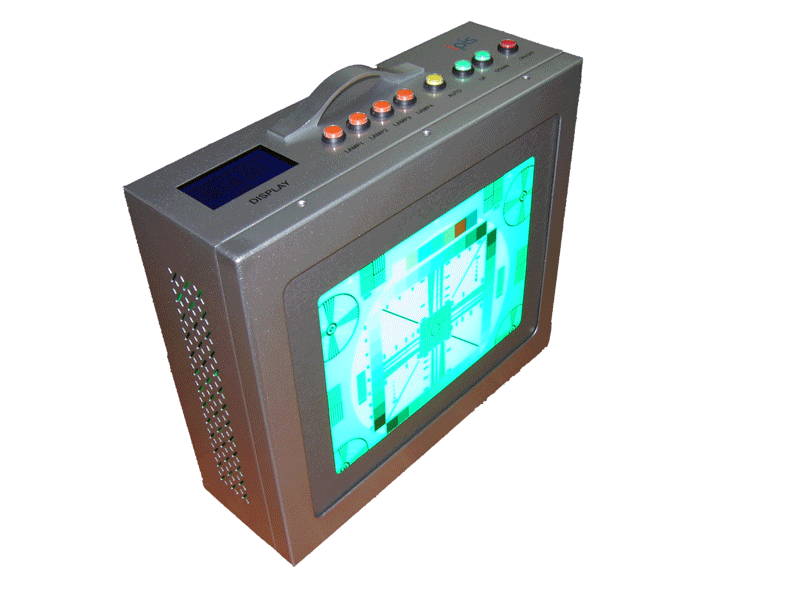

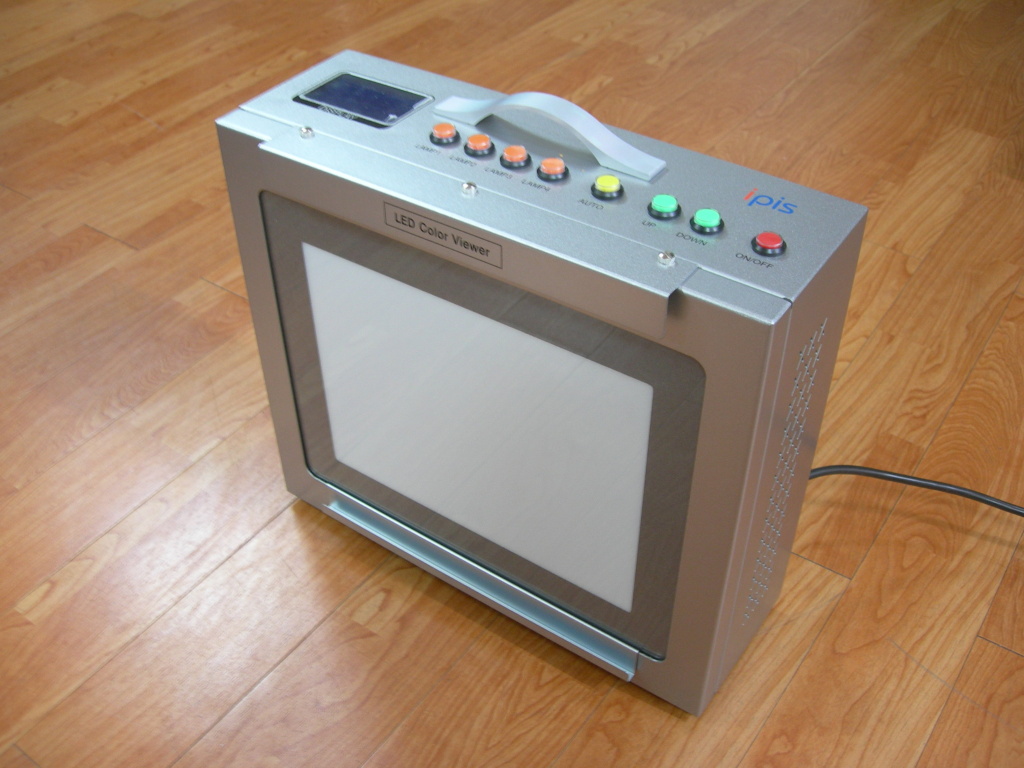

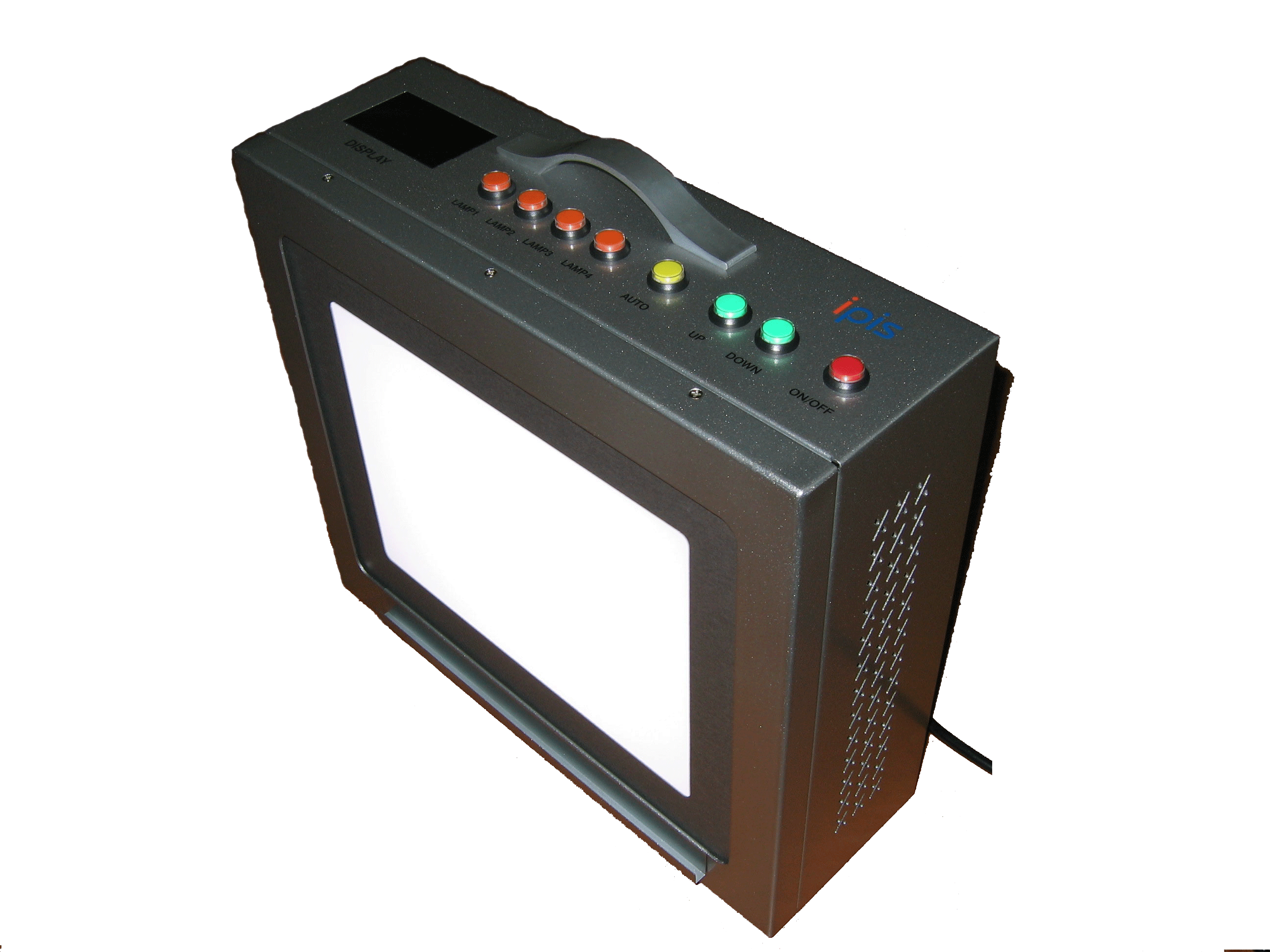

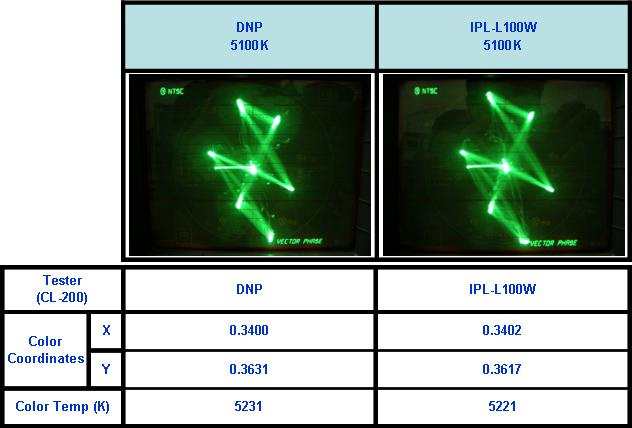

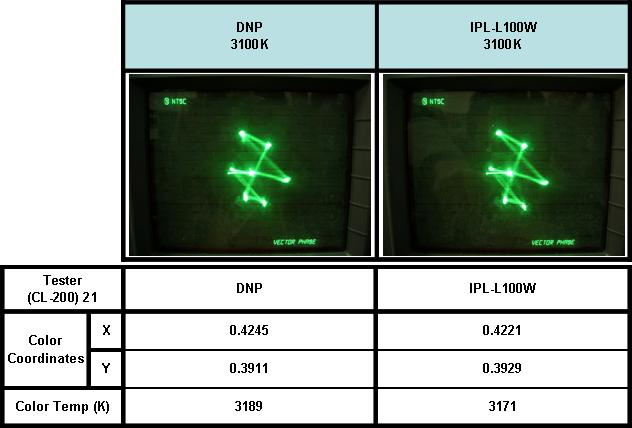

카메라영상 & Lens 검사장비   <STYLE type=text/css>.bbs_content p{margin:0px;}</STYLE> <DIV class=bbs_content> <TABLE cellSpacing=0 cellPadding=0 width="100%" border=0> <TBODY> <TR vAlign=top> <TD id=user_contents style="WIDTH: 100%" name="user_contents"> <TABLE id=cafe_editor_main_table_color cellSpacing=0 cellPadding=0 width="100%" bgColor=#ffffff border=0> <TBODY> <TR> <TD class=text id=cafe_editor_main_table>   카메라 영상의 품질정도를 측정하는데 일반 모니터만 으로는 적합지 않습니다..  왜냐하면 영상의 명도, 채도, 색상의 판단은 사람마다 주관적일 수밖에 없으며, 모니터를 완벽하게 조정할 수도 없으므로 영상의 정확한 판단을 위해서는 측정기로 파형 모니터(Waveform Monitor)와 벡터스코프(Vector Scope)가 필요하며, 암실 환경 및 주변장치로 여러가지 챠트 및 광원등이 필요 합니다!..    ----------------------------------------------------------------------------------------------- CCTV 광원장치로써 CCD_CMOS센서/ Lens/ 카메라 개발,제조, 품질Test시 필요한 광원 입니다.   현재 많은 CCTV,CCM,PC_CAM,디카,캠코더,Lens 등 영상관련업종, 이미지센서제조, 등등.. 연구소 및 제조사 마다 각각의  여러 형태의 종류의 테스트장비라고 할수 있는 광원을 사용하고 있습니다.. (카메라의 해상도에 따라 광원의 Size도 틀리게 사용하고 있으며, 광원의 Lamp또한 여러종이 있습니다!..)   현재까지 가장 많이 사용하고 있는 투과형 광원은 아래의 사진과 같이 일본의 DAI  Nippon사의 DNP Standard Viewer를 전세계적으로 가장 많이 사용하고 있습니다!..(광원외 엄청 유명한 회사져!^.^)   가장많이 사용하다보니깐 표준이라고 말할수도 있겠네요!..   특히 CCTV 카메라 분야에서 투과형 광원에서는 전세계적으로 표준으로 사용하신다고 볼수 있습니다!.   <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/4_cafe_2008_03_06_09_13_47cf37124e976" border=0> DNP Standard Viewer DNP 제품은 색온도 고정형인 3100K 또는 5100K 두종류가 기본적으로 많이 사용하고 색온도램프를 교체하여 사용할수 있습니다..    -----------------------------------------------------------------------------------------------   이번에 개발한 광원은 카메라 영상Test 시 일본의 DNP 표준광원 에서 사용시 불편한점을 보안하고 보다 좀더 편하고 여러가지 기능을 추가하였으며 다양한 환경에서의 영상을 test할수 있는 제품으로 CCTV 동호회 회원님들께 간단한 개요 및 제품을 소개하고자 합니다!.   현장에서의 실무를 통하여 업무환경에서 불편한 점을 개선한 제품 이라고 보시면 됩니다..^.^     제품 : IPL-L100 Series   본 제품은 고휘도 White LED 및 고휘도 RGB LED를 사용하여 카메라의 영상 및 Lens검사의 표준광원을 제공합니다..  기존 고정형 색온도 및 밝기를 제공하는 표준광원 과는 달리 여러가지 색온도 및 색상을 표현할 수 있고, 광원의 조합으로 같은 색온도에서의 여러 색좌표 까지 표현할 수 있어 영상Test에 아주 적합하며, 디지털 정전류 제어방식을 사용하여 Flicker 가 없으며 광원의 조도를 자유롭게 변경할 수 있고, 광원의 높은 Uniformity 에 기인하여 챠트를 거치 하지 않은 상태에서도 Shading을 테스트 하는 용도로도 사용할 수 있으며 자동으로 밝기를 변화 할 수 있어 카메라 및 Lens의 조리개 Test에도 적합 합니다.  또한 LCD Display로 LED 밝기상태 및 제품 내부온도를 알수 있으며, 1000단계로 밝기를 조절할 수 있고 Controller Software 를 제공하여 PC에서 광원 색상, 색온도, 광원밝기조절 및 온도에 따른 FAN동작 상태를 제어 할 수 있으며 32가지 원하는 형태의 밝기 및 색온도 상태를 저장하여 자동으로 사용자 가 활용 할 수 있습니다..   <IMG class=c style="WIDTH: 273px; HEIGHT: 212px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/1_cafe_2008_03_06_09_47_47cf3f0e49e76" border=0>  제품의 특징 (Product Features)  *White LED Light Support or RGB LED Light Support  *View Area : 190*250mm or Customizing  *Light Control button Function  *LCD Light Brightness Display  *Color Temperature : 2300k,3100k,5100k,12000k (±5%)                                  or Customizing  *Brightness : Over 30,000Lux(Surface) or Customizing  *Uniformity : Over 90%  *Automatic Temperature Controller  *RS232C PC Interface  *IPIS Light Controller Software (For RS232C)  *AC100~250V Input. 50/60Hz -----------------------------------------------------------------------------------------------   IPL-L100 Series 에는 두가지 모델이 있습니다!.. 두제품에 대한 기본특징을 설명하자면.. <IMG class=c style="WIDTH: 147px; HEIGHT: 107px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/8_cafe_2008_03_06_10_17_47cf46368bcd5" border=0> 1. IPL-L100W : 램프의 색온도가 각각 2300k / 3100k/ 5100k/ 12000k 의 4종류 LED의 Lamp가 기본적으로                           장착되어 1000단계로 밝기를 제어하여 사용할수 있으며 각각의 Lamp를 혼합하여 2300k ~ 12000k                           범위 내에서 사용자가 원하는 색온도 및 조도를 조정하여 사용할수 있습니다!..   <IMG class=c style="WIDTH: 138px; HEIGHT: 109px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/13_cafe_2008_03_06_10_17_47cf460decb59" border=0> 2. IPL-L100RGB : 4종류 LED의 Lamp에 각각 R_LED / G_LED / B_LED / White_LED(5600k)가 기본적으로 장착이 되어                                있으며 R,G,B LED를 혼합하여 가시광선 영역인 460nm~625nm 파장대 안에서 원하는 색 및 밝기를                                표현할수 있고, White_LED(5600K) 기준으로 R,G,B LED를 혼합하여 원하는 모든 색온도 및                                파장범위 안의 색좌표 까지 맞추어 사용할수 있습니다..   -----------------------------------------------------------------------------------------------   DNP Standard Viewer 와 IPL-L100W 제품을 벡터스코프로 본 비교Test   *색온도 : 3100K DNP 제품 & IPL-L100W   <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/9_cafe_2008_03_06_10_47_47cf4d0d73186" border=0>   *색온도 : 5100K DNP 제품 & IPL-L100W   <IMG class=c alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/7_cafe_2008_03_06_10_46_47cf4d0c1f658" border=0> -----------------------------------------------------------------------------------------------   촬영 영상 예제   <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/8_cafe_2008_03_06_09_59_47cf41cb5b3e6" border=0>  <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/13_cafe_2008_03_06_09_59_47cf41e811665" border=0>  <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/13_cafe_2008_03_06_09_59_47cf41b07aafe" border=0>  <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/4_cafe_2008_03_06_10_23_47cf476c1681d" border=0> <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/10_cafe_2008_03_06_10_28_47cf48185e4c2" border=0>  <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/7_cafe_2008_03_06_10_28_47cf4838b76da" border=0>  <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/4_cafe_2008_03_06_10_28_47cf48553474c" border=0>  <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/4_cafe_2008_03_06_10_28_47cf48733314a" border=0>  <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/13_cafe_2008_03_06_10_36_47cf49d9a47f5" border=0>  <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/16_cafe_2008_03_06_10_36_47cf4a02ed017" border=0>  <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/4_cafe_2008_03_06_10_36_47cf4a2bd8052" border=0>  <IMG class=c style="WIDTH: 146px; HEIGHT: 114px" alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds59/4_cafe_2008_03_06_10_36_47cf49adefc42" border=0>    </TD></TR></TBODY></TABLE></TD></TR></TBODY></TABLE></DIV>
