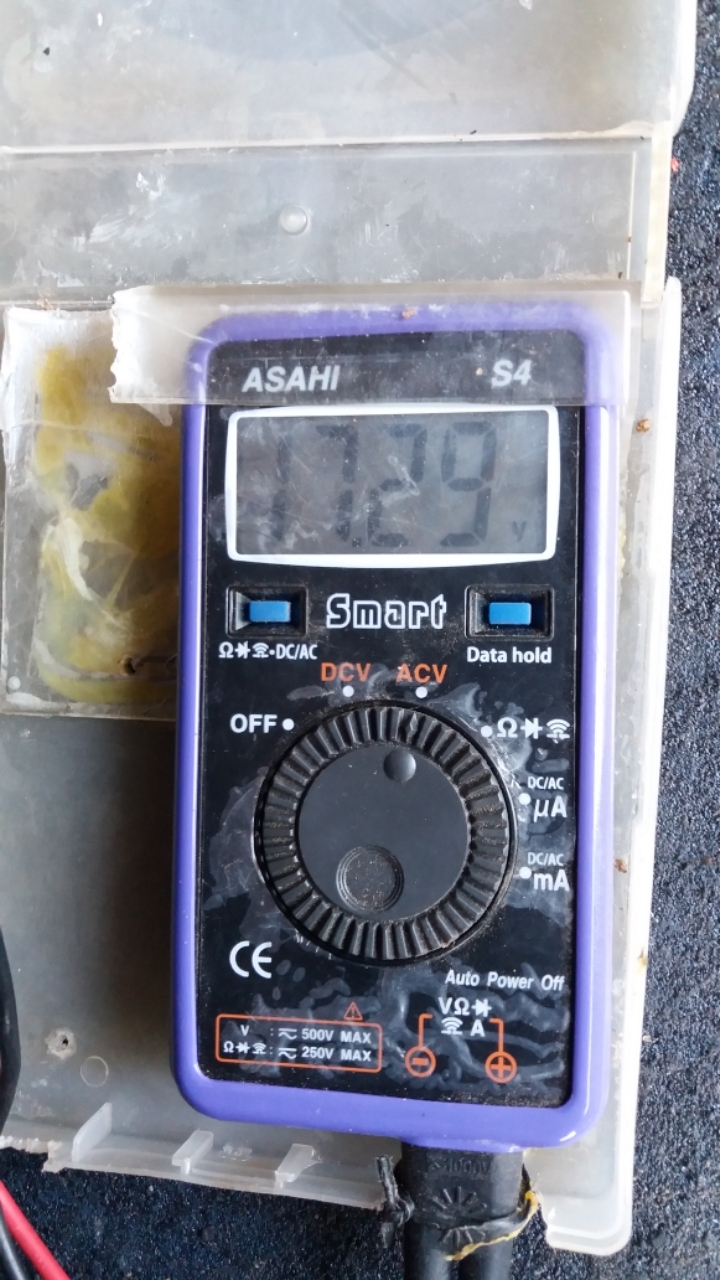

<p class="cafe-editor-text">정상 제네레터 저속 AV 9볼트~ 고속 AC 31볼트<br>엔진배선에서 레귤레터로 가는잭을 분리후<br>노란선과 적색선배선을 AC 전압테스트<br><br><br>■ ND10E 레귤레터<br>B.흑색선ㅡ 접지<br>BW.흙색배탕노란선ㅡ충전경보등<br>R.적색선ㅡ냉각펜 제네레터 ●<br>Y.노란선 ㅡ냉각펜제네레터 ●<br>RW.적색바탕흰색선 ㅡ시동키. 전조등스위치<br>R적색ㅡ전원선(시동모터-휴즈-레귤레터)<br><br>■ ND130E 레귤레터<br>B흑색 ㅡ접지<br>GW.초록바탕에 흰줄 ㅡ충전경보등<br>LW.청색바탕에 흰줄 ㅡ시동키 IG.전조등스위치<br>LR.청색바탕에 적색줄 ㅡ시동키 B<br>Y.노란선 ㅡ냉각펜제네레터 ●<br>R.적색선 ㅡ냉각펜제네레터 ●<br><br><br></p>
<p class="cafe-editor-text">■ 제네레터선 2개 옴테스트 통하면 양호 통하지 <br>않으면 불량<br><br>■ 제네레터선 2개을 암페어테스하여 5A <br>이상이면 양호<br><br>■ 제네레터 선과 제네레터 접지부위. 몸통부위에 <br>옴테스트 통하지 않으면 양호 통하면 불량<br></p>
<p><img src="https://t1.daumcdn.net/cafeattach/1EkNj/4ebe0f80f19a37b290cf8bd7ee79b360add63669" class="txc-image"></p>
<p class="cafe-editor-link"><a class="link_attach mov_attach" href="https://www.youtube.com/watch?v=3I23xqOgjV8&feature=youtu.be"><span class="thumb_g"><img src="https://img1.daumcdn.net/thumb/C430x224/?fname=https%3A%2F%2Fscrap.kakaocdn.net%2Fdn%2Fbrl8Dj%2FhyHmR1vBf3%2FD5n12EbkzFRcSfCaPpYXs1%2Fimg.jpg%3Fwidth%3D1280%26height%3D720%26face%3D0_0_1280_720" width="430" height="224" class="thumb_img" alt="경운기의 노후로 키시동 안되는 것 수리 작업 (대동 ND130E)" onerror="this.src='https://t1.daumcdn.net/cafe_image/20240314/cafe_video_default.png'"><span class="ico_cafe ico_attach ico_mov">동영상</span><span class="frame_g"></span></span><span class="cont_info"><strong class="tit_attach">경운기의 노후로 키시동 안되는 것 수리 작업 (대동 ND130E)</strong><span class="desc_attach">#농기계#경운기#수리</span><span class="source_attach">www.youtube.com</span></span></a></p>
<!-- -->
]]>
카페 게시글
/경운기시동,전장문제
경운기 교류발전기(펜제네레이터) AC 전압측정
김부장
추천 0
조회 740
20.08.29 19:14
댓글 3
다음검색
첫댓글 부장님 궁금한게 있어 문의 드립니다.
자동차 같은경우 13.6v이상은 되어야 충전이 되는걸로 알고있는데
경운기는 엑셀 최고로 올렸을때 13v 정도면 정상으로 판단하면 될까요?
되기는 하는데 취약한
편이며, 펜벨트 장력조정
마이너스 배선 녹제거등
을 해보시기 바랍니다
도움주셔서 감사합니다.
